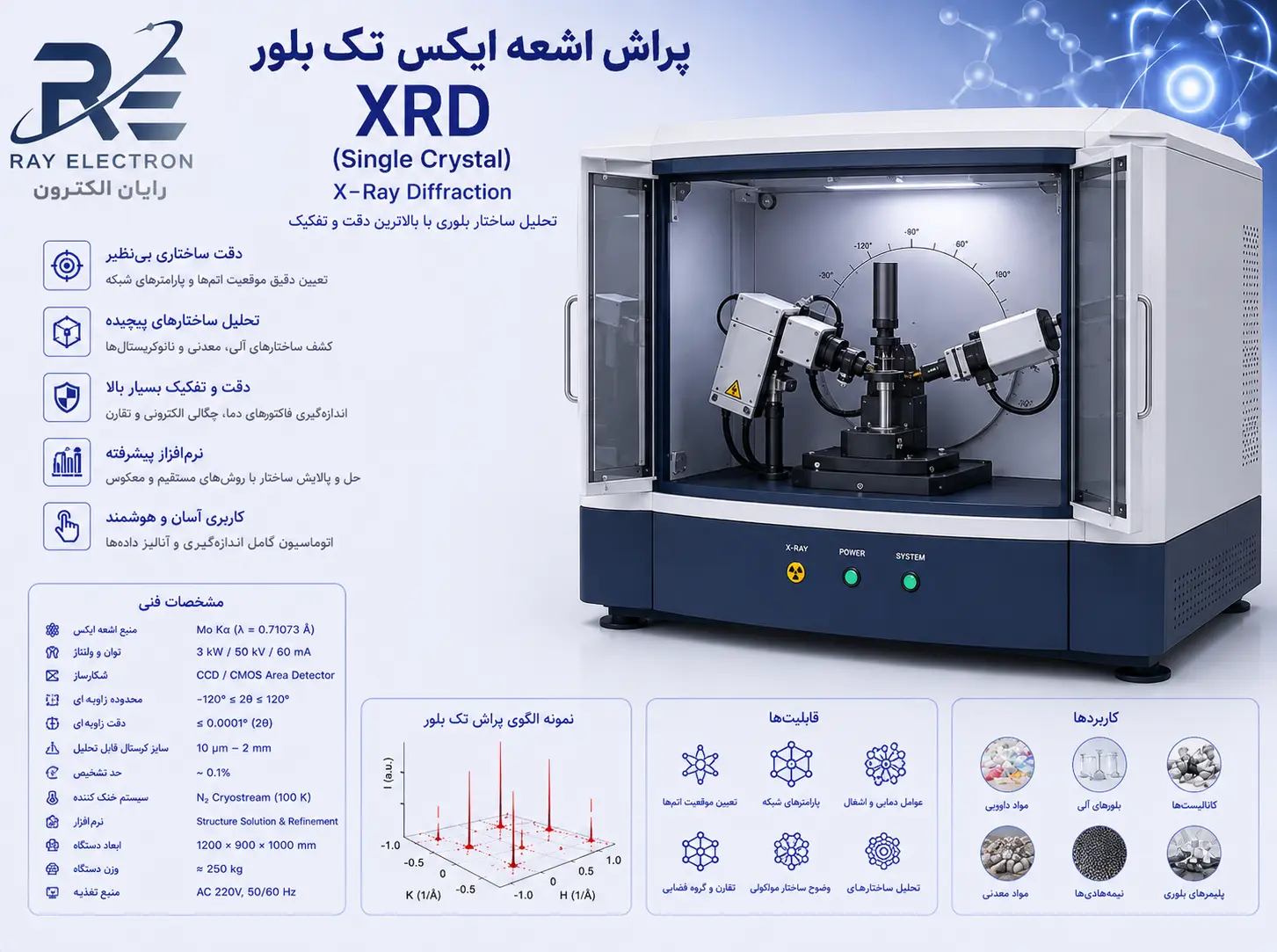

دستگاه پراش اشعه ایکس XRD (X-Ray Diffraction) یکی از تجهیزات تخصصی آنالیز مواد برای شناسایی فازهای کریستالی، بررسی ساختار بلوری و مطالعه ویژگی های فیزیکی مواد است. این روش با تحلیل الگوی پراش پرتو ایکس از نمونه، اطلاعاتی ارائه می دهد که در بسیاری از پروژه های تحقیقاتی و کنترل کیفیت با روش های صرفا عنصری قابل دستیابی نیست. به همین دلیل XRD در آزمایشگاه های مواد، معدن، سیمان، سرامیک، متالورژی، داروسازی و پژوهش های دانشگاهی کاربرد گسترده ای دارد.

دستگاه XRD چیست و چه اطلاعاتی از ساختار ماده ارائه می دهد؟

دستگاه XRD با تابش اشعه ایکس به نمونه و ثبت پرتوهای پراش یافته، الگویی متناسب با ساختار کریستالی ماده ایجاد می کند. موقعیت و شدت پیک های پراش به ساختار و آرایش اتمی فازهای موجود وابسته است و با تحلیل آنها می توان اطلاعات ارزشمندی درباره ماهیت بلوری نمونه به دست آورد. این ویژگی باعث شده است پراش اشعه ایکس به یکی از روش های مهم برای شناسایی مواد جامد کریستالی تبدیل شود.

برخلاف روش هایی که عمدتا ترکیب عنصری نمونه را مشخص می کنند، XRD می تواند نشان دهد عناصر موجود در ماده در قالب چه فازهای کریستالی قرار گرفته اند. بنابراین در بسیاری از کاربردها، نتیجه XRD در کنار اطلاعات حاصل از XRF یا سایر روش های آنالیز دستگاهی، تصویر کامل تری از نمونه ایجاد می کند.

مهم ترین اطلاعات قابل استخراج از آنالیز XRD

• شناسایی فازهای کریستالی: الگوی پراش نمونه با داده های مرجع مقایسه می شود تا فازهای موجود شناسایی شوند.
• بررسی ساختار بلوری: اطلاعات پراش می تواند برای مطالعه ویژگی های ساختاری مواد کریستالی مورد استفاده قرار گیرد.
• تعیین پارامترهای شبکه: در مطالعات تخصصی می توان از داده های XRD برای محاسبه یا بررسی پارامترهای شبکه کریستالی استفاده کرد.
• بررسی تغییرات فازی: تغییرات ایجاد شده بر اثر حرارت، فشار، واکنش شیمیایی یا فرآیند تولید قابل مطالعه هستند.
• بررسی میزان بلورینگی: در کاربردهای مناسب می توان از الگوی پراش برای ارزیابی ویژگی های کریستالی و آمورف نمونه استفاده کرد.

اصول عملکرد پراش اشعه ایکس در شناسایی فازهای کریستالی

اساس کار XRD بر پراش پرتو ایکس از صفحات اتمی یک ساختار بلوری است. هنگامی که پرتو با شرایط هندسی مناسب به بلور برخورد می کند، پرتوهای پراش یافته در زوایای مشخص ثبت می شوند. این الگوی زاویه ای برای هر ساختار کریستالی ویژگی های خاصی دارد و می تواند به عنوان یک اثر انگشت ساختاری برای شناسایی فاز مورد استفاده قرار گیرد.

در یک دستگاه پراش اشعه ایکس، منبع پرتو، سیستم اپتیکی، نگهدارنده نمونه، گونیومتر و آشکارساز در کنار نرم افزار تحلیل داده وظیفه تولید و ثبت الگوی پراش را بر عهده دارند. هماهنگی صحیح این بخش ها برای دستیابی به پیک های دقیق و قابل تفسیر اهمیت زیادی دارد.

اجزای اصلی دستگاه پراش اشعه ایکس

• X-Ray Tube: منبع تولید اشعه ایکس است و مشخصات آن روی شرایط تابش و نوع کاربرد دستگاه اثر می گذارد.
• Goniometer: حرکت زاویه ای سیستم را کنترل می کند و امکان ثبت شدت پراش در زوایای مختلف را فراهم می سازد.
• Detector: پرتوهای پراش یافته را دریافت و به سیگنال قابل پردازش تبدیل می کند.
• Sample Holder: نمونه را در موقعیت مناسب نسبت به مسیر پرتو قرار می دهد و دقت قرارگیری آن اهمیت دارد.
• Optical System: مسیر و ویژگی های پرتو را برای دستیابی به شرایط مناسب اندازه گیری تنظیم می کند.
• XRD Software: داده های ثبت شده را پردازش کرده و امکاناتی مانند شناسایی فاز، مقایسه الگوها و تحلیل های تخصصی را فراهم می کند.

قانون براگ چه نقشی در آنالیز XRD دارد؟

تفسیر پراش اشعه ایکس بر پایه رابطه میان طول موج پرتو، فاصله صفحات بلوری و زاویه پراش انجام می شود. این ارتباط به پژوهشگر اجازه می دهد از موقعیت پیک های ثبت شده برای بررسی فاصله بین صفحات بلوری استفاده کند. در نتیجه، الگوی XRD فقط مجموعه ای از پیک ها نیست و می تواند اطلاعات ساختاری قابل توجهی درباره نمونه ارائه دهد.

دقت در تعیین موقعیت پیک ها اهمیت زیادی دارد؛ زیرا جابه جایی یا تغییر شکل آنها می تواند در تحلیل ساختار، شناسایی فاز یا مقایسه نمونه ها اثرگذار باشد. به همین دلیل کالیبراسیون صحیح گونیومتر و کنترل وضعیت دستگاه از مراحل مهم بهره برداری از سیستم XRD محسوب می شود.

آماده سازی نمونه برای دستگاه XRD چگونه انجام می شود؟

آماده سازی نمونه یکی از عوامل مهم در کیفیت الگوی پراش است. نمونه باید تا حد امکان نماینده ماده مورد بررسی باشد و شرایط قرارگیری آن در نگهدارنده باعث ایجاد خطای قابل توجه نشود. در بسیاری از کاربردهای پودری، کاهش اندازه ذرات و همگن سازی نمونه می تواند به ایجاد الگوی مناسب تر کمک کند، اما روش آماده سازی باید متناسب با ماهیت ماده انتخاب شود.

آسیاب بیش از حد، آلودگی ناشی از تجهیزات، جهت گیری ترجیحی ذرات، سطح نامناسب یا آماده سازی غیراصولی می تواند بر شدت نسبی پیک ها یا شکل الگو اثر بگذارد. بنابراین آماده سازی نمونه XRD باید بخشی از روش استاندارد آزمایشگاه در نظر گرفته شود و برای هر گروه از مواد، دستورالعمل مناسب تعریف شود.

نکات مهم هنگام آماده سازی نمونه XRD

• همگن بودن نمونه: ترکیب نمونه باید تا حد امکان یکنواخت باشد تا نتیجه اندازه گیری نماینده ماده باشد.
• کنترل اندازه ذرات: اندازه ذرات باید با روش آزمون و نوع نمونه سازگار باشد.
• جلوگیری از آلودگی: تجهیزات خردایش و آماده سازی باید به شکل مناسب تمیز شوند.
• سطح مناسب نمونه: قرارگیری صحیح نمونه در Sample Holder برای کاهش خطاهای هندسی اهمیت دارد.
• کنترل جهت گیری ترجیحی: در نمونه های پودری خاص، نحوه قرارگیری ذرات می تواند شدت نسبی پیک ها را تغییر دهد.
• ثبت روش آماده سازی: شرایط آماده سازی باید برای ایجاد نتایج قابل مقایسه مستند شوند.

کاربرد دستگاه پراش اشعه ایکس در صنایع مختلف

XRD به دلیل توانایی در شناسایی فازهای کریستالی، در طیف گسترده ای از صنایع و مراکز تحقیقاتی استفاده می شود. نوع کاربرد دستگاه به ماهیت نمونه و اطلاعات مورد انتظار بستگی دارد و می تواند از کنترل کیفیت مواد اولیه تا تحقیق درباره ساختار مواد جدید را شامل شود.

• صنعت معدن: شناسایی کانی ها و بررسی فازهای موجود در نمونه های معدنی و سنگ ها.
• صنعت سیمان: بررسی فازهای کریستالی کلینکر و مواد مرتبط با فرآیند تولید سیمان.
• سرامیک: مطالعه فازهای تشکیل شده و تغییرات ساختاری در فرآیند تولید و عملیات حرارتی.
• متالورژی: بررسی فازهای فلزی، آلیاژها و تغییرات ایجاد شده پس از عملیات حرارتی یا فرآیندهای ساخت.
• داروسازی: مطالعه ویژگی های کریستالی مواد دارویی و بررسی تغییرات فازی در مواد مناسب برای این روش.
• تحقیقات دانشگاهی: بررسی ساختار مواد جدید، نانو مواد، کاتالیست ها و ترکیبات کریستالی.

انواع آنالیز قابل انجام با دستگاه XRD

دستگاه پراش اشعه ایکس XRD فقط برای شناسایی ساده فازهای کریستالی استفاده نمی شود و بسته به نوع سیستم، نرم افزار و تجهیزات جانبی می تواند برای بررسی مجموعه ای از ویژگی های ساختاری مواد به کار رود. انتخاب نوع آنالیز باید بر اساس ماهیت نمونه و اطلاعاتی انجام شود که از آزمون انتظار می رود.

در آزمایشگاه های تحقیقاتی و صنعتی، الگوی پراش می تواند برای شناسایی فاز، مقایسه نمونه ها، بررسی تغییرات ساختاری، مطالعه بلورینگی و برخی محاسبات کمی مورد استفاده قرار گیرد. کیفیت داده خام و روش پردازش آن نقش مهمی در قابل اعتماد بودن نتیجه نهایی دارد.

مهم ترین روش های بررسی در XRD

• Phase Identification: برای شناسایی فازهای کریستالی موجود در نمونه از طریق مقایسه الگوی پراش با داده های مرجع استفاده می شود.
• Quantitative Phase Analysis: در شرایط مناسب می توان مقدار نسبی یا کمی فازهای موجود را با روش های تحلیلی مناسب بررسی کرد.
• Crystal Structure Analysis: برای مطالعه ساختار بلوری و پارامترهای مرتبط با شبکه کریستالی کاربرد دارد.
• Crystallinity Analysis: برای بررسی میزان و ویژگی های بخش کریستالی نمونه های مناسب مورد استفاده قرار می گیرد.
• Residual Stress Analysis: در سیستم های مجهز و کاربردهای تخصصی می توان تنش های باقی مانده در برخی مواد را مطالعه کرد.

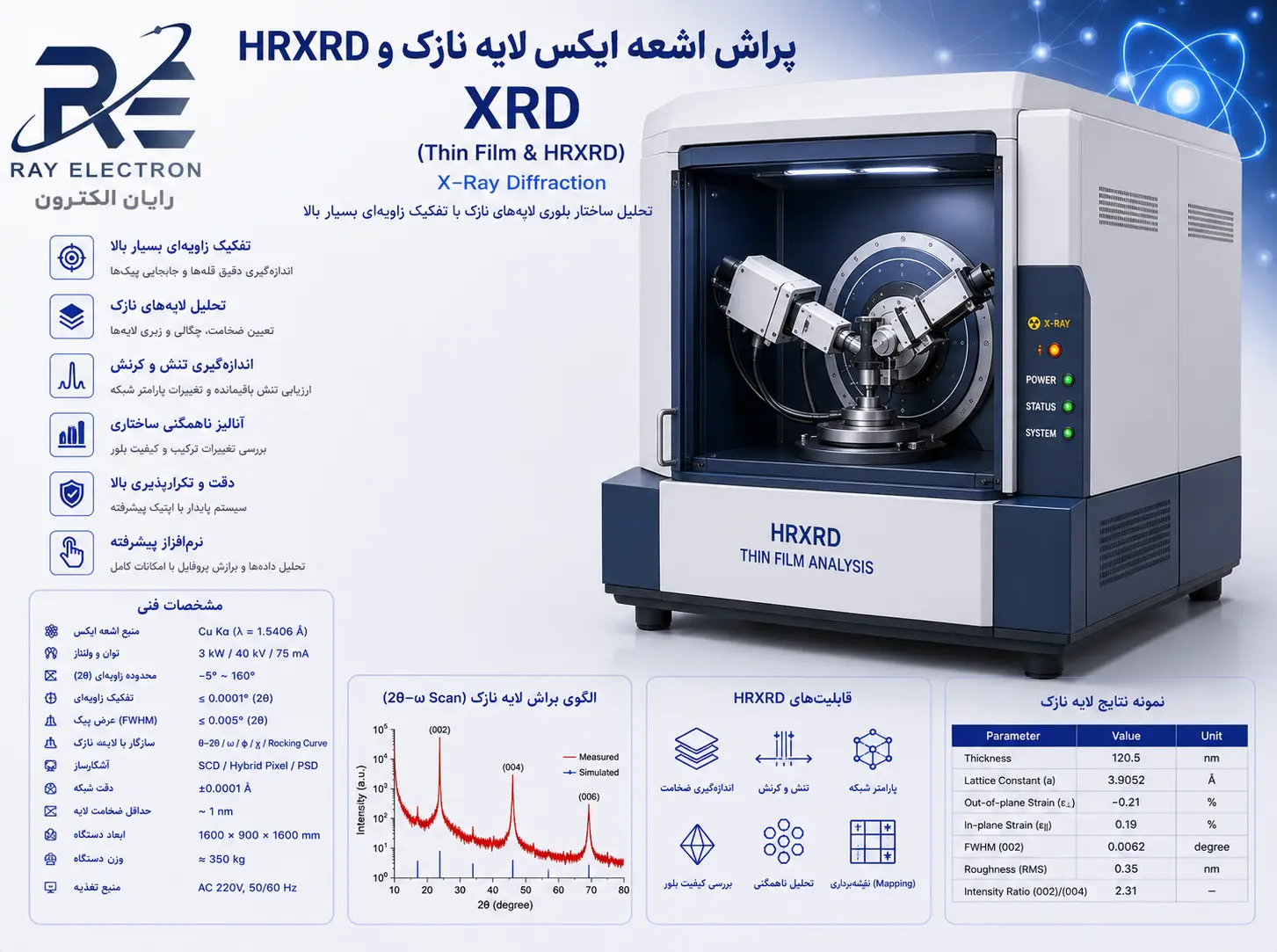

• Thin Film Analysis: برخی دستگاه های تخصصی XRD برای بررسی لایه های نازک و پوشش ها قابلیت های ویژه ای دارند.

شناسایی فاز با XRD چگونه انجام می شود؟

یکی از مهم ترین کاربردهای پراش اشعه ایکس، شناسایی فازهای کریستالی است. در این فرآیند، الگوی به دست آمده از نمونه با الگوهای مرجع مقایسه می شود. موقعیت پیک ها، شدت نسبی آنها و ویژگی های کلی الگوی پراش می توانند برای تشخیص فازهای احتمالی مورد استفاده قرار گیرند.

نرم افزارهای تخصصی XRD معمولا امکان جستجو در پایگاه های داده و تطبیق الگو را فراهم می کنند. با این حال، نتیجه نرم افزاری باید با دانش کاربر، اطلاعات مربوط به ترکیب نمونه و شرایط آزمایش بررسی شود؛ زیرا همپوشانی پیک ها یا وجود فازهای متعدد می تواند تفسیر الگو را پیچیده کند.

عوامل موثر بر دقت شناسایی فاز

• کیفیت الگوی پراش: نسبت سیگنال به نویز و وضوح پیک ها بر قابلیت تفسیر داده اثر می گذارد.
• آماده سازی صحیح نمونه: نمونه نامناسب می تواند باعث ایجاد تغییر در شدت یا شکل پیک ها شود.
• محدوده زاویه ای مناسب: بازه اندازه گیری باید بر اساس نوع ماده و هدف آزمون انتخاب شود.
• رزولوشن دستگاه: تفکیک بهتر پیک های نزدیک به یکدیگر می تواند شناسایی فازهای مشابه را آسان تر کند.
• پایگاه داده معتبر: تطبیق الگوی نمونه با داده های مرجع مناسب برای شناسایی دقیق اهمیت دارد.

کاربرد XRD در بررسی مواد معدنی و کانی ها

در صنعت معدن و زمین شناسی، شناخت فازهای تشکیل دهنده نمونه برای ارزیابی مواد معدنی اهمیت زیادی دارد. آنالیز XRD می تواند در شناسایی کانی های کریستالی و بررسی تغییرات فازی نمونه های معدنی مورد استفاده قرار گیرد. این اطلاعات در کنار نتایج آنالیز عنصری می توانند دید دقیق تری از ترکیب واقعی ماده ایجاد کنند.

برای نمونه های معدنی چند فازی، آماده سازی صحیح اهمیت بیشتری پیدا می کند؛ زیرا وجود چند کانی می تواند باعث همپوشانی پیک ها شود. بنابراین شرایط آسیاب، همگن سازی و نحوه قرار دادن نمونه باید به صورت کنترل شده انجام شود.

نقش دستگاه XRD در صنعت سیمان و کلینکر

کنترل فازهای کریستالی در صنعت سیمان یکی از کاربردهای مهم XRD محسوب می شود. مواد اولیه، کلینکر و محصولات مرتبط با فرآیند تولید می توانند دارای چندین فاز مختلف باشند و نسبت این فازها بر ویژگی های محصول نهایی اثر بگذارد. استفاده از پراش اشعه ایکس امکان بررسی این تغییرات را در سطح ساختاری فراهم می کند.

در کنار XRF که برای بررسی ترکیب عنصری کاربرد دارد، XRD می تواند اطلاعات مربوط به فازهای تشکیل دهنده را ارائه کند. ترکیب این دو روش در آزمایشگاه های کنترل کیفیت مواد معدنی و سیمان می تواند فرآیند بررسی مواد را کامل تر کند.

بررسی فازهای کریستالی در سرامیک و مواد مهندسی

در تولید سرامیک، عملیات حرارتی و فرآیندهای تبدیل مواد اولیه می توانند باعث تشکیل یا حذف فازهای مختلف شوند. XRD امکان بررسی این تغییرات را فراهم می کند و به پژوهشگر یا کارشناس کنترل کیفیت اجازه می دهد اثر شرایط فرآیند را بر ساختار ماده ارزیابی کند.

• بررسی مواد اولیه: شناسایی فازهای اولیه می تواند برای کنترل کیفیت خوراک تولید مفید باشد.
• کنترل عملیات حرارتی: تغییر فازهای کریستالی پس از پخت یا حرارت دهی قابل بررسی است.
• مطالعه محصول نهایی: ساختار فازی محصول می تواند با نمونه مرجع یا مشخصات مورد انتظار مقایسه شود.
• تحقیق و توسعه: تغییرات ساختاری مواد جدید در مراحل مختلف تولید قابل مطالعه هستند.

تاثیر رزولوشن دستگاه بر کیفیت الگوی پراش

رزولوشن یکی از مشخصات مهم در ارزیابی عملکرد سیستم XRD است. هنگامی که دو فاز دارای پیک هایی با موقعیت نزدیک باشند، توانایی دستگاه در تفکیک این پیک ها اهمیت پیدا می کند. رزولوشن بالاتر می تواند در مطالعاتی که نیازمند تشخیص جزئیات ساختاری یا تفکیک پیک های نزدیک هستند، مزیت قابل توجهی ایجاد کند.

البته کیفیت نهایی الگوی پراش تنها به رزولوشن وابسته نیست. نوع منبع، اپتیک، گونیومتر، Detector، آماده سازی نمونه و شرایط اندازه گیری همگی در کیفیت داده موثر هستند. بنابراین هنگام مقایسه مدل های مختلف XRD باید مجموعه این مشخصات در کنار یکدیگر بررسی شوند.

مشخصات مهم هنگام مقایسه مدل های XRD

چرا Detector در دستگاه پراش اشعه ایکس اهمیت دارد؟

Detector یکی از اجزای کلیدی دستگاه XRD است که وظیفه ثبت شدت پرتوهای پراش یافته را بر عهده دارد. سرعت ثبت، حساسیت و ویژگی های آشکارساز می توانند روی زمان اندازه گیری و کیفیت داده تاثیر داشته باشند. انتخاب Detector باید با توجه به نوع آزمون، تعداد نمونه ها و سطح دقت مورد نیاز انجام شود.

در آزمایشگاه هایی که تعداد نمونه زیادی در طول روز بررسی می شود، استفاده از آشکارساز مناسب می تواند به افزایش بهره وری کمک کند. در مقابل، برای مطالعات تحقیقاتی خاص ممکن است رزولوشن و توانایی تفکیک پیک ها اهمیت بیشتری از سرعت اندازه گیری داشته باشد.

مزایای استفاده از XRD در تحقیقات و کنترل کیفیت

انعطاف پذیری دستگاه پراش اشعه ایکس باعث شده است این تکنیک هم در تحقیقات بنیادی و هم در فرآیندهای صنعتی کاربرد داشته باشد. داده های XRD می توانند برای مقایسه نمونه ها، بررسی اثر فرآیندهای تولید و مطالعه تغییرات ساختاری مورد استفاده قرار گیرند.

• شناسایی فازهای ناشناخته: الگوی پراش می تواند سرنخ های مهمی برای تشخیص ساختار کریستالی نمونه فراهم کند.
• مقایسه نمونه ها: امکان مقایسه الگوی نمونه جدید با نمونه مرجع وجود دارد.
• بررسی اثر فرآیند: تغییرات ایجاد شده بر اثر حرارت، سنتز یا فرآوری قابل پیگیری هستند.
• تحلیل مواد چند فازی: در شرایط مناسب می توان چند فاز کریستالی را در یک نمونه بررسی کرد.
• کاربرد در تحقیق و توسعه: XRD ابزار مهمی برای مطالعه مواد جدید و بهینه سازی فرآیندهای ساخت است.

انتخاب دستگاه XRD بر اساس نوع کاربرد آزمایشگاه

یک سیستم XRD مناسب برای همه آزمایشگاه ها مشخصات یکسانی ندارد. آزمایشگاه کنترل کیفیت کارخانه ممکن است به سرعت بالا، اتوماسیون و تکرارپذیری نیاز داشته باشد، در حالی که یک مرکز تحقیقاتی ممکن است امکانات گسترده تر برای تحلیل ساختاری، تغییر شرایط آزمون و استفاده از تجهیزات جانبی را در اولویت قرار دهد.

بنابراین پیش از خرید دستگاه پراش اشعه ایکس باید نوع نمونه، تعداد آزمون روزانه، محدوده کاربرد، سطح دقت مورد انتظار، روش های تحلیلی مورد نیاز و امکانات توسعه آینده مشخص شوند. این رویکرد باعث می شود انتخاب دستگاه بر اساس نیاز واقعی انجام شود و هزینه صرف قابلیت هایی نشود که در فرآیند کاری آزمایشگاه کاربردی ندارند.

نصب دستگاه XRD و الزامات آماده سازی آزمایشگاه

نصب دستگاه پراش اشعه ایکس XRD یکی از مراحل مهم پیش از بهره برداری است و باید بر اساس مشخصات فنی دستگاه، شرایط محیطی و الزامات ایمنی انجام شود. محل قرارگیری دستگاه، پایداری برق، کنترل شرایط محیطی، فضای مناسب برای دسترسی فنی و الزامات مربوط به حفاظت در برابر اشعه از مواردی هستند که باید پیش از انتقال و راه اندازی سیستم بررسی شوند.

نصب صحیح تنها به قرار دادن دستگاه در محل تعیین شده محدود نمی شود. پس از استقرار، بخش های مختلف سیستم باید بررسی و تنظیم شوند تا منبع X-Ray، گونیومتر، Detector، سیستم نمونه و نرم افزار در شرایط مناسب کار کنند. راه اندازی اصولی می تواند از بروز خطاهای اولیه و کاهش کیفیت داده های پراش جلوگیری کند.

شرایط مهم برای محل نصب دستگاه پراش اشعه ایکس

• سطح نصب پایدار: محل قرارگیری دستگاه باید استحکام و پایداری کافی داشته باشد تا لرزش های محیطی روی عملکرد سیستم اثر نگذارند.
• برق پایدار: مشخصات برق ورودی باید با نیاز دستگاه مطابقت داشته باشد و از نوسانات نامناسب جلوگیری شود.
• کنترل دما و رطوبت: شرایط محیطی باید مطابق محدوده توصیه شده توسط سازنده حفظ شود.
• فضای دسترسی: اطراف دستگاه باید برای استفاده روزمره، سرویس و تعمیرات احتمالی فضای کافی داشته باشد.
• الزامات حفاظت پرتویی: شرایط حفاظتی محل نصب باید مطابق مقررات و الزامات مربوط به تجهیزات مولد اشعه ایکس بررسی شود.
• کاهش لرزش و تداخل: محل نصب باید تا حد امکان از منابع لرزش و شرایطی که می توانند روی اندازه گیری دقیق اثر بگذارند دور باشد.

راه اندازی اولیه XRD شامل چه مراحلی است؟

راه اندازی اولیه دستگاه پراش اشعه ایکس معمولا پس از بررسی شرایط محیطی و نصب فیزیکی سیستم انجام می شود. در این مرحله عملکرد اجزای اصلی، ارتباط دستگاه با نرم افزار، وضعیت منبع پرتو، حرکت گونیومتر و عملکرد Detector بررسی می شود. هدف این فرآیند اطمینان از آماده بودن سیستم برای اجرای روش های اندازه گیری است.

پس از راه اندازی، اجرای آزمون با نمونه مرجع یا استاندارد مناسب می تواند برای بررسی عملکرد دستگاه مورد استفاده قرار گیرد. نتایج این مرحله باید با مقادیر مورد انتظار مقایسه شوند تا در صورت وجود انحراف، علت آن پیش از شروع آزمون های روتین مشخص شود.

مراحل اصلی راه اندازی سیستم XRD

• بررسی نصب فیزیکی: وضعیت قرارگیری دستگاه و اتصالات اصلی کنترل می شود.
• بررسی منبع اشعه: عملکرد و شرایط کاری X-Ray Tube مطابق دستورالعمل سازنده کنترل می شود.
• کنترل گونیومتر: حرکت زاویه ای و موقعیت یابی سیستم بررسی می شود.
• بررسی Detector: عملکرد آشکارساز و دریافت سیگنال کنترل می شود.
• تنظیم نرم افزار: ارتباط میان سخت افزار و نرم افزار و تنظیمات روش آزمون بررسی می شوند.
• آزمون عملکردی: اندازه گیری نمونه مرجع برای ارزیابی وضعیت کلی سیستم انجام می شود.

کالیبراسیون دستگاه XRD برای افزایش صحت نتایج

کالیبراسیون یکی از بخش های مهم کنترل عملکرد دستگاه پراش اشعه ایکس است. تغییرات ایجاد شده در موقعیت زاویه ای پیک ها یا سایر پارامترهای اندازه گیری می تواند باعث شود تفسیر الگوی پراش با خطا همراه شود. استفاده از مواد مرجع مناسب می تواند برای بررسی صحت موقعیت پیک ها و سایر پارامترهای مورد نیاز مفید باشد.

برنامه کالیبراسیون باید بر اساس مدل دستگاه، میزان استفاده، نوع آزمون و الزامات آزمایشگاه تنظیم شود. در کاربردهای کنترل کیفیت، ثبت سوابق کالیبراسیون و نتایج کنترل عملکرد اهمیت زیادی دارد؛ زیرا امکان ردیابی تغییرات دستگاه در طول زمان را فراهم می کند.

نشانه هایی که نیاز به بررسی کالیبراسیون XRD را نشان می دهند

• جابجایی موقعیت پیک ها: تغییر غیرمنتظره در محل پیک های نمونه مرجع می تواند نیازمند بررسی سیستم زاویه ای باشد.
• تغییر محسوس شدت سیگنال: کاهش یا تغییر غیرعادی شدت ممکن است به شرایط دستگاه یا آماده سازی نمونه مربوط باشد.
• افزایش خطای تکرارپذیری: اختلاف میان اندازه گیری های تکراری باید از نظر دستگاه و روش آزمون بررسی شود.
• تغییر شکل پیک ها: افزایش غیرعادی پهنای پیک یا تغییر شکل آن می تواند دلایل مختلف فنی یا نمونه ای داشته باشد.
• تغییر عملکرد پس از سرویس: پس از برخی تعمیرات یا تغییر قطعات، کنترل عملکرد سیستم اهمیت بیشتری پیدا می کند.

نگهداری پیشگیرانه دستگاه پراش اشعه ایکس

نگهداری پیشگیرانه XRD با هدف جلوگیری از خرابی ناگهانی و حفظ پایداری عملکرد دستگاه انجام می شود. میزان و نوع سرویس به ساختار دستگاه و حجم استفاده از آن وابسته است، اما کنترل منظم بخش های اصلی می تواند به شناسایی مشکلات پیش از تبدیل شدن آنها به خرابی جدی کمک کند.

بخشی از اقدامات نگهداری توسط اپراتور و مطابق دستورالعمل سازنده انجام می شود و اقدامات تخصصی تر باید توسط تکنسین آموزش دیده صورت گیرد. ثبت تمام فعالیت های سرویس، تعویض قطعات و کنترل عملکرد نیز برای مدیریت سابقه دستگاه مفید است.

برنامه پیشنهادی کنترل و نگهداری XRD

تعمیر دستگاه XRD و تشخیص علت افت عملکرد

تعمیر دستگاه پراش اشعه ایکس باید پس از عیب یابی دقیق انجام شود. مشاهده یک الگوی پراش غیرطبیعی همیشه به معنای خرابی سخت افزاری نیست و عواملی مانند آماده سازی نامناسب نمونه، آلودگی نگهدارنده، تنظیمات اشتباه، خطای نرم افزاری یا مشکلات کالیبراسیون نیز می توانند باعث تغییر نتیجه شوند.

در فرآیند عیب یابی، ابتدا باید مشخص شود مشکل در مرحله آماده سازی نمونه، تولید پرتو، حرکت زاویه ای، دریافت سیگنال یا پردازش داده ایجاد شده است. این روش از تعویض غیرضروری قطعات جلوگیری می کند و می تواند زمان توقف دستگاه را کاهش دهد.

مشکلات رایج دستگاه XRD و دلایل احتمالی

• کاهش شدت پیک ها: می تواند به شرایط منبع، Detector، تنظیمات دستگاه، آلودگی مسیر یا آماده سازی نمونه مربوط باشد.
• جابجایی پیک ها: وضعیت کالیبراسیون زاویه ای و شرایط قرارگیری نمونه باید بررسی شود.
• افزایش نویز: شرایط منبع، Detector، تنظیمات اندازه گیری و وضعیت نمونه می توانند در ایجاد نویز نقش داشته باشند.
• عدم حرکت صحیح گونیومتر: ممکن است به بخش مکانیکی، سیستم کنترل یا تنظیمات دستگاه مربوط باشد.
• خطای نرم افزار: ارتباط میان نرم افزار و سخت افزار یا تنظیمات سیستم باید بررسی شود.
• توقف ناگهانی دستگاه: شرایط برق، سیستم خنک کننده، حفاظت های داخلی و خطاهای ثبت شده باید توسط فرد متخصص بررسی شوند.

چه عواملی باعث افت کیفیت داده های XRD می شوند؟

کیفیت الگوی پراش حاصل تعامل میان دستگاه، نمونه و روش اندازه گیری است. حتی یک سیستم XRD با عملکرد مناسب نیز در صورت آماده سازی نادرست نمونه یا انتخاب شرایط نامناسب آزمون نمی تواند لزوما نتیجه مطلوبی ارائه کند. به همین دلیل هنگام بررسی کاهش کیفیت داده ها باید تمام مراحل فرآیند اندازه گیری مورد ارزیابی قرار گیرند.

• آماده سازی نامناسب: ذرات ناهمگن، سطح نامناسب یا آلودگی نمونه می توانند الگوی پراش را تحت تاثیر قرار دهند.
• جهت گیری ترجیحی: در برخی نمونه ها جهت گیری ذرات باعث تغییر شدت نسبی پیک ها می شود.
• شرایط نامناسب اندازه گیری: محدوده زاویه ای یا سرعت اسکن نامناسب می تواند برای هدف آزمون مناسب نباشد.
• مشکل در کالیبراسیون: خطای زاویه ای می تواند شناسایی فاز و تحلیل ساختاری را تحت تاثیر قرار دهد.
• فرسودگی قطعات: تغییر عملکرد منبع یا Detector می تواند کیفیت سیگنال را کاهش دهد.
• تنظیمات نرم افزار: پردازش نامناسب داده یا استفاده از پارامترهای نادرست می تواند تفسیر نتیجه را دشوار کند.

چگونه عمر مفید دستگاه پراش اشعه ایکس را افزایش دهیم؟

افزایش طول عمر XRD بیشتر از آنکه به یک اقدام منفرد وابسته باشد، نتیجه اجرای یک برنامه منظم برای استفاده، سرویس و کنترل عملکرد دستگاه است. اپراتورها باید با روش صحیح کار با سیستم آشنا باشند و هرگونه تغییر غیرعادی در عملکرد دستگاه را پیش از ادامه استفاده گسترده گزارش کنند.

نگهداری محیط نصب در شرایط مناسب، جلوگیری از آلودگی محفظه نمونه، اجرای سرویس دوره ای و استفاده از قطعات سازگار با دستگاه از اقداماتی هستند که می توانند ریسک خرابی زودهنگام را کاهش دهند. همچنین ثبت سوابق تعمیر و کالیبراسیون، امکان شناسایی روندهای غیرعادی عملکرد را فراهم می کند.

اقدامات موثر برای افزایش پایداری عملکرد XRD

• آموزش اپراتورها: کاربران باید با روش آماده سازی نمونه، اجرای آزمون و نکات ایمنی دستگاه آشنا باشند.
• سرویس پیشگیرانه: بازدیدهای دوره ای می توانند مشکلات احتمالی را پیش از خرابی جدی شناسایی کنند.
• کنترل شرایط محیطی: دما، رطوبت، گرد و غبار و لرزش باید در محدوده مناسب نگه داشته شوند.
• استفاده از روش های استاندارد: اجرای روش های ثابت باعث کاهش خطاهای ناشی از اپراتور و آماده سازی نمونه می شود.
• ثبت سوابق دستگاه: اطلاعات مربوط به سرویس، کالیبراسیون، خطاها و تعویض قطعات باید مستند شوند.

راهنمای خرید دستگاه پراش اشعه ایکس XRD

انتخاب دستگاه پراش اشعه ایکس XRD باید بر اساس نوع نمونه، هدف آنالیز و سطح دقت مورد نیاز آزمایشگاه انجام شود. تفاوت میان مدل های مختلف فقط به برند یا قیمت محدود نیست و مواردی مانند نوع منبع X-Ray، Detector، گونیومتر، رزولوشن، محدوده زاویه ای، سیستم اپتیکی، تجهیزات نمونه و نرم افزار تحلیل می توانند عملکرد نهایی دستگاه را تغییر دهند. بنابراین پیش از خرید XRD لازم است نیازهای آزمایشگاه به شکل دقیق مشخص شود.

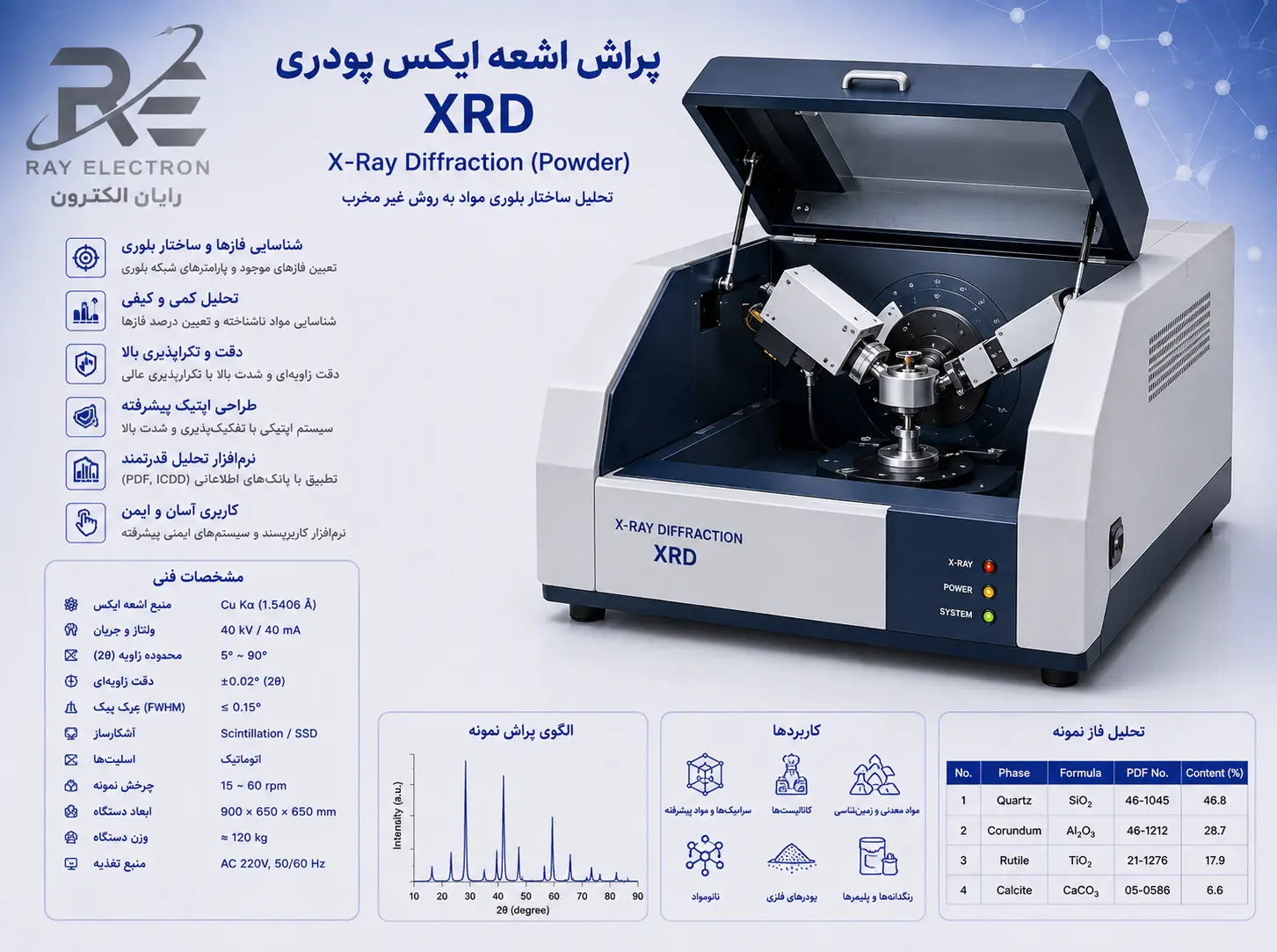

اگر هدف اصلی، شناسایی فازهای کریستالی مواد باشد، یک سیستم استاندارد Phase Identification می تواند پاسخگوی نیاز باشد؛ اما در پروژه هایی که تحلیل کمی، بررسی تنش، مطالعات ساختاری، Thin Film یا آزمون های تخصصی مورد نظر است، دستگاه باید قابلیت های سخت افزاری و نرم افزاری متناسب با این کاربردها را داشته باشد.

مهم ترین معیارها برای انتخاب دستگاه XRD

• نوع آنالیز مورد نیاز: ابتدا باید مشخص شود دستگاه برای شناسایی فاز، تحلیل کمی، بررسی ساختار، تنش، لایه نازک یا کاربردهای تحقیقاتی خریداری می شود.
• نوع نمونه: شکل، اندازه، جنس، میزان بلورینگی و روش آماده سازی نمونه باید با امکانات دستگاه سازگار باشد.
• نوع Detector: آشکارساز انتخاب شده باید از نظر سرعت، حساسیت و رزولوشن با روش های مورد استفاده آزمایشگاه تناسب داشته باشد.
• رزولوشن زاویه ای: برای تفکیک پیک های نزدیک و انجام برخی مطالعات ساختاری، رزولوشن مناسب اهمیت زیادی دارد.
• محدوده اندازه گیری: بازه زاویه ای دستگاه باید با نمونه ها و روش های تحلیلی مورد نظر مطابقت داشته باشد.
• امکانات نرم افزاری: قابلیت هایی مانند شناسایی فاز، تحلیل پیک، مقایسه داده و تحلیل کمی می توانند ارزش عملیاتی سیستم را افزایش دهند.
• قابلیت توسعه: اگر احتمال افزایش نیازهای آزمایشگاه در آینده وجود دارد، امکان اضافه کردن تجهیزات جانبی و ارتقای سیستم باید بررسی شود.

قیمت دستگاه XRD به چه عواملی وابسته است؟

قیمت دستگاه XRD به مجموعه ای از ویژگی های فنی و امکانات همراه آن وابسته است و نمی توان برای تمام مدل ها یک قیمت ثابت تعیین کرد. نوع منبع اشعه، تکنولوژی Detector، دقت مکانیکی گونیومتر، سیستم اپتیکی، تجهیزات نمونه، سطح اتوماسیون و نرم افزار تحلیل از عوامل مهم در تعیین هزینه خرید هستند.

علاوه بر قیمت اولیه، هزینه مالکیت دستگاه نیز باید مورد توجه قرار گیرد. هزینه نصب، آموزش، سرویس دوره ای، قطعات یدکی، کالیبراسیون و پشتیبانی فنی می تواند در طول زمان بخش قابل توجهی از هزینه استفاده از تجهیزات آزمایشگاهی را تشکیل دهد. به همین دلیل مقایسه قیمت XRD بدون بررسی خدمات و مشخصات فنی ممکن است نتیجه دقیقی برای تصمیم گیری ایجاد نکند.

مقایسه XRD با XRF برای انتخاب روش آنالیز

XRD و XRF هر دو از فناوری اشعه ایکس استفاده می کنند، اما اطلاعات متفاوتی از نمونه ارائه می دهند. XRF عمدتا برای تعیین ترکیب عنصری به کار می رود، در حالی که XRD بر شناسایی فازهای کریستالی و بررسی ساختار بلوری تمرکز دارد. به همین دلیل انتخاب میان این دو روش باید بر اساس نوع اطلاعات مورد نیاز انجام شود.

برای مثال، اگر آزمایشگاه بخواهد مقدار یا حضور عناصر مختلف در یک ماده معدنی را بررسی کند، XRF می تواند انتخاب مناسبی باشد. اما اگر هدف مشخص کردن نوع کانی ها و فازهای کریستالی باشد، XRD اطلاعات متفاوت و مکملی ارائه خواهد کرد. در برخی آزمایشگاه ها استفاده همزمان از این دو تکنیک باعث می شود ترکیب شیمیایی و ساختار فازی نمونه به صورت جامع تری بررسی شود.

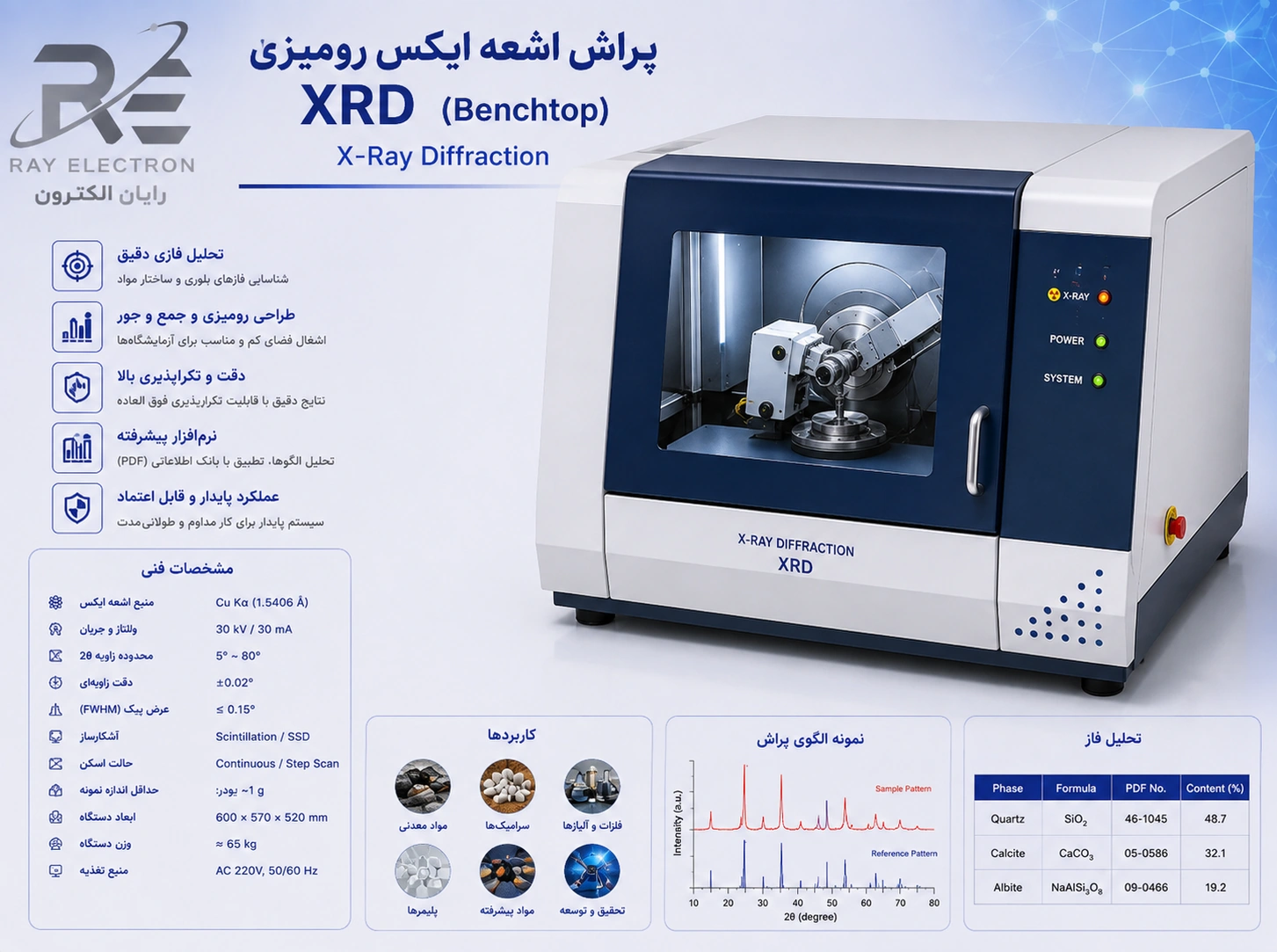

انتخاب XRD رومیزی یا سیستم آزمایشگاهی پیشرفته

دستگاه های XRD رومیزی برای برخی کاربردهای روتین و آزمایشگاه هایی که محدودیت فضا دارند می توانند گزینه مناسبی باشند. در مقابل، سیستم های آزمایشگاهی پیشرفته معمولا امکان استفاده از تجهیزات جانبی بیشتر، تنظیمات متنوع تر و اجرای روش های تخصصی تر را فراهم می کنند. انتخاب میان این دو گروه باید بر اساس حجم کار و پیچیدگی پروژه ها انجام شود.

چه زمانی XRD رومیزی انتخاب مناسبی است؟

• فضای محدود آزمایشگاه: ابعاد کوچک تر می تواند برای آزمایشگاه هایی با فضای کاری محدود مزیت داشته باشد.
• آزمون های روتین: برای برخی فرآیندهای کنترل کیفیت و شناسایی فاز، سیستم ساده تر می تواند نیاز مجموعه را پوشش دهد.
• تعداد نمونه متوسط: در صورت متناسب بودن ظرفیت دستگاه با حجم کار، سیستم رومیزی می تواند گزینه اقتصادی تری باشد.

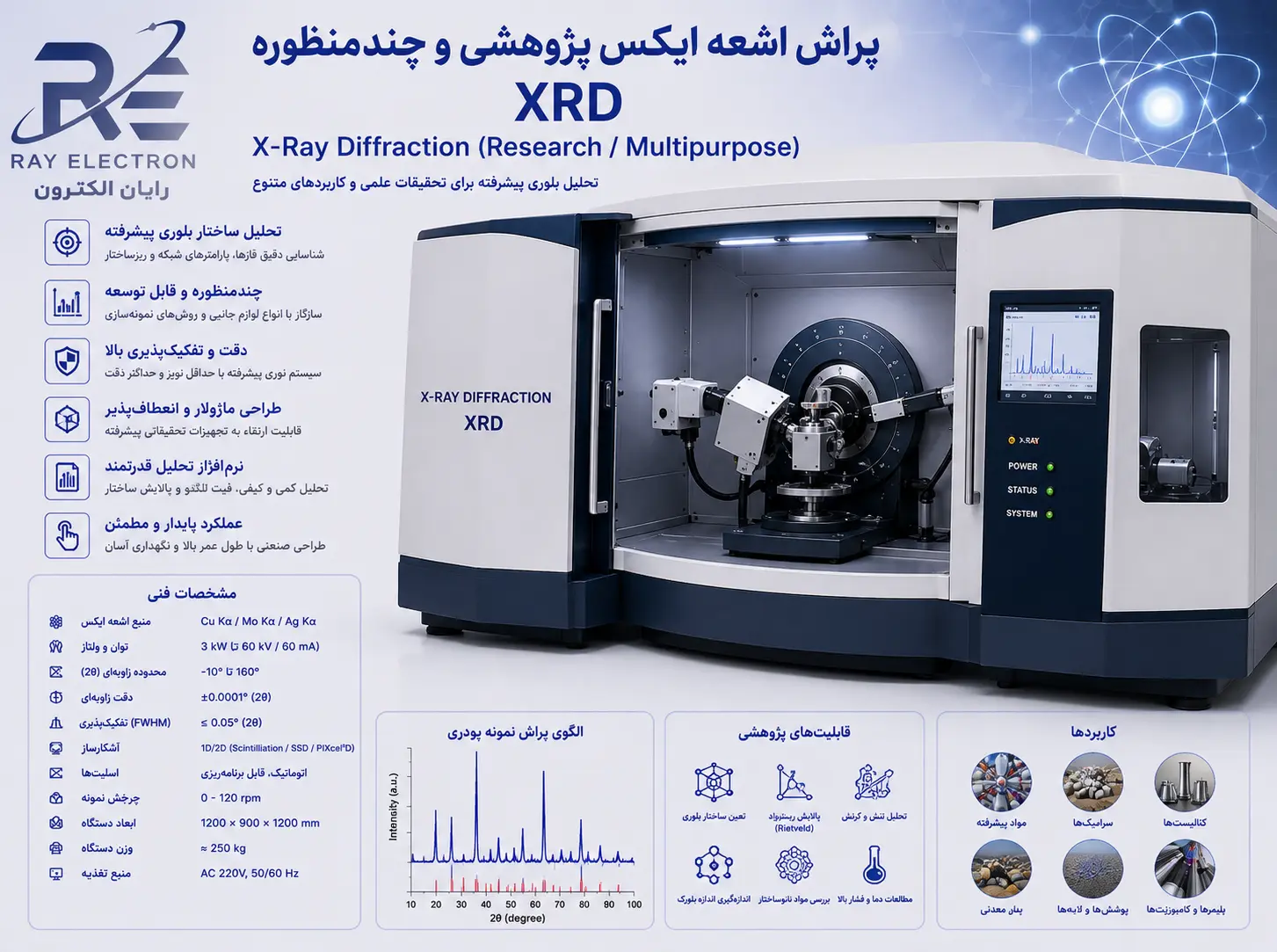

چه زمانی سیستم XRD پیشرفته تر پیشنهاد می شود؟

• پروژه های تحقیقاتی: در مطالعات پیچیده، انعطاف پذیری بیشتر تجهیزات می تواند اهمیت زیادی داشته باشد.
• تحلیل های تخصصی: کاربردهایی مانند Thin Film، تنش و برخی تحلیل های ساختاری به امکانات تخصصی نیاز دارند.
• تعداد بالای نمونه: امکان اتوماسیون و تجهیزات نمونه پیشرفته می تواند بهره وری آزمایشگاه را افزایش دهد.
• نیاز به توسعه آینده: قابلیت ارتقا و اضافه کردن تجهیزات جانبی برای آزمایشگاه های در حال توسعه اهمیت دارد.

نرم افزار XRD چه نقشی در تحلیل نتایج دارد؟

نرم افزار بخش مهمی از یک سیستم پراش اشعه ایکس است و ارزش دستگاه فقط به سخت افزار آن محدود نمی شود. داده خام حاصل از Detector باید پردازش و تحلیل شود تا اطلاعاتی مانند موقعیت پیک ها، شدت آنها و فازهای احتمالی موجود در نمونه مشخص شوند. کیفیت ابزارهای نرم افزاری می تواند سرعت و دقت فرآیند تفسیر داده را تحت تاثیر قرار دهد.

یک نرم افزار مناسب XRD باید متناسب با سطح کاربرد آزمایشگاه انتخاب شود. قابلیت جستجوی فاز، تطبیق الگو با پایگاه داده، تحلیل پیک، حذف Background و امکانات تحلیل کمی از جمله ویژگی هایی هستند که در پروژه های مختلف می توانند کاربرد داشته باشند.

قابلیت های نرم افزاری مهم در دستگاه XRD

• Phase Identification: تطبیق الگوی نمونه با داده های مرجع برای شناسایی فازهای احتمالی.
• Peak Analysis: بررسی موقعیت، شدت و ویژگی های پیک های پراش.
• Background Correction: کاهش اثر زمینه برای بهبود تحلیل الگوی پراش.
• Quantitative Analysis: امکان انجام برخی روش های تحلیل کمی در صورت پشتیبانی دستگاه و نرم افزار.
• Data Comparison: مقایسه الگوهای چند نمونه برای بررسی تغییرات ساختاری یا فازی.
• Report Generation: ایجاد گزارش از شرایط آزمون و نتایج به منظور مستندسازی فرآیند آزمایش.

خدمات پس از فروش XRD چه مواردی را باید پوشش دهد؟

هنگام خرید دستگاه پراش اشعه ایکس، خدمات پس از فروش باید در کنار مشخصات فنی بررسی شود. نصب و راه اندازی، آموزش اپراتور، سرویس دوره ای، کالیبراسیون، عیب یابی، تعمیرات تخصصی و تامین قطعات از خدماتی هستند که می توانند روی استمرار فعالیت آزمایشگاه اثر مستقیم داشته باشند.

اهمیت این موضوع زمانی بیشتر می شود که دستگاه به صورت روزانه در کنترل کیفیت یا پروژه های تحقیقاتی استفاده شود. توقف طولانی مدت سیستم می تواند برنامه آزمون ها را مختل کند؛ بنابراین دسترسی به پشتیبانی فنی و تامین قطعات مناسب یکی از معیارهای مهم در ارزیابی هزینه واقعی خرید XRD است.

مهم ترین خدمات فنی مورد نیاز XRD

• نصب و راه اندازی: استقرار صحیح دستگاه و بررسی عملکرد اجزای اصلی پیش از شروع کار روتین.
• آموزش اپراتور: آموزش کاربری، آماده سازی نمونه و اجرای روش های اندازه گیری.
• کالیبراسیون: کنترل و تنظیم عملکرد سیستم برای حفظ صحت نتایج.
• سرویس دوره ای: بررسی پیشگیرانه بخش های مهم دستگاه برای کاهش احتمال خرابی ناگهانی.
• تعمیرات تخصصی: عیب یابی و رفع مشکلات سخت افزاری یا نرم افزاری توسط نیروی آموزش دیده.
• تامین قطعات: دسترسی به قطعات سازگار با مدل دستگاه برای کاهش زمان توقف تجهیزات.

چه زمانی خرید دستگاه XRD برای آزمایشگاه توجیه دارد؟

زمانی که آزمایشگاه به صورت مستمر با مواد کریستالی سروکار دارد و شناسایی فاز یا بررسی ساختار بلوری برای تصمیم گیری فنی اهمیت دارد، داشتن دستگاه XRD می تواند وابستگی به خدمات بیرونی را کاهش داده و سرعت دستیابی به نتیجه را افزایش دهد. این موضوع در آزمایشگاه های کنترل کیفیت، مراکز تحقیق و توسعه و مجموعه های دانشگاهی اهمیت بیشتری پیدا می کند.

با این حال، اگر تعداد آزمون ها بسیار محدود باشد یا تنها اطلاعات عنصری مورد نیاز باشد، ممکن است استفاده از روش دیگری از نظر اقتصادی و فنی منطقی تر باشد. بنابراین تصمیم برای خرید باید بر اساس تعداد نمونه، نوع آنالیز، هزینه هر آزمون، سرعت مورد انتظار و نیازهای آینده آزمایشگاه انجام شود.

کاربرد دستگاه XRD در کنترل کیفیت و تحقیق و توسعه

دستگاه پراش اشعه ایکس XRD در بسیاری از آزمایشگاه ها به عنوان یک ابزار مهم برای کنترل کیفیت، شناسایی فاز و بررسی تغییرات ساختاری مواد استفاده می شود. قابلیت مقایسه الگوهای پراش نمونه های مختلف این امکان را ایجاد می کند که تغییرات ایجاد شده در فرآیند تولید، عملیات حرارتی یا اصلاح ترکیب مواد با دقت بیشتری بررسی شوند.

در واحدهای تحقیق و توسعه نیز XRD می تواند در مراحل مختلف تولید یک ماده مورد استفاده قرار گیرد. مقایسه ماده اولیه، نمونه های میانی و محصول نهایی می تواند اطلاعات مناسبی درباره تشکیل فازهای جدید، حذف فازهای قبلی و تغییر ویژگی های کریستالی ارائه کند.

کاربردهای شاخص XRD در آزمایشگاه های صنعتی

• کنترل مواد اولیه: بررسی فازهای کریستالی مواد پیش از ورود به فرآیند تولید می تواند به کنترل کیفیت مواد اولیه کمک کند.
• کنترل محصول نهایی: الگوی پراش محصول با نمونه مرجع یا مشخصات مورد انتظار مقایسه می شود.
• بررسی تغییرات فرآیند: تاثیر عملیات حرارتی، آسیاب، سنتز و سایر فرآیندهای تولید بر ساختار ماده قابل بررسی است.
• تحقیق و توسعه: تشکیل فازهای جدید و تغییر ساختار مواد در مراحل توسعه محصول مطالعه می شود.
• بررسی مواد ناشناخته: الگوی پراش می تواند برای شناسایی فازهای کریستالی ناشناخته مورد استفاده قرار گیرد.

تفاوت آنالیز کیفی و کمی در XRD

یکی از نکات مهم در تفسیر نتایج XRD، تفاوت میان شناسایی کیفی فاز و تعیین مقدار فاز است. در آنالیز کیفی هدف اصلی مشخص کردن فازهای کریستالی موجود در نمونه است، در حالی که در آنالیز کمی تلاش می شود سهم فازهای مختلف با استفاده از روش های مناسب محاسبه شود.

تحلیل کمی معمولا به کیفیت داده، آماده سازی نمونه، مدل مورد استفاده و شرایط اندازه گیری وابسته است. بنابراین صرف مشاهده شدت یک پیک به تنهایی برای تعیین مقدار دقیق یک فاز کافی نیست و باید روش تحلیل متناسب با نوع نمونه انتخاب شود.

آیا XRD برای نمونه های آمورف مناسب است؟

پاسخ به این سوال به میزان بلورینگی نمونه و هدف آزمون بستگی دارد. مواد کاملا آمورف مانند مواد کریستالی پیک های تیز و مشخص ایجاد نمی کنند و معمولا الگوی پراش آنها به صورت نواحی پهن تر مشاهده می شود. با این حال، XRD می تواند در برخی موارد برای بررسی میزان بلورینگی یا تشخیص وجود بخش های کریستالی در نمونه های دارای ساختار آمورف و نیمه کریستالی مفید باشد.

برای نمونه هایی که ترکیبی از بخش های آمورف و کریستالی دارند، تفسیر الگو نیازمند انتخاب روش پردازش و تحلیل مناسب است. بنابراین پیش از اجرای آزمون باید مشخص شود که هدف فقط شناسایی فازهای کریستالی است یا ارزیابی ویژگی های ساختاری گسترده تر نیز مورد نظر قرار دارد.

نقش آماده سازی نمونه در تکرارپذیری نتایج XRD

تکرارپذیری یکی از معیارهای مهم در آزمایش های XRD است و آماده سازی نمونه تاثیر مستقیمی بر آن دارد. اگر دو نمونه یکسان با روش های متفاوت آماده شوند، ممکن است شدت نسبی پیک ها یا حتی کیفیت کلی الگوی پراش آنها تفاوت داشته باشد. به همین دلیل استاندارد کردن فرآیند آماده سازی نمونه در آزمایشگاه اهمیت زیادی دارد.

برای افزایش تکرارپذیری آزمون چه نکاتی رعایت شود؟

• استفاده از روش آماده سازی ثابت: شرایط خردایش، همگن سازی و انتقال نمونه باید تا حد امکان استاندارد باشد.
• کنترل سطح نمونه: ارتفاع و وضعیت سطح نمونه در Sample Holder باید مطابق روش آزمون تنظیم شود.
• جلوگیری از آلودگی: ابزارهای آماده سازی و نگهدارنده باید پیش از هر آزمون به شکل مناسب تمیز شوند.
• ثبت شرایط آزمون: پارامترهای اندازه گیری باید ثبت شوند تا نتایج نمونه های مختلف قابل مقایسه باشند.
• استفاده از نمونه مرجع: کنترل دوره ای عملکرد سیستم می تواند تغییرات احتمالی دستگاه را آشکار کند.

تعمیر و سرویس XRD چه زمانی ضروری می شود؟

در صورتی که کیفیت داده ها نسبت به شرایط معمول تغییر کند، جابه جایی غیرمنتظره پیک ها مشاهده شود یا دستگاه با خطاهای تکرارشونده مواجه شود، بررسی فنی سیستم ضروری است. البته پیش از درخواست تعمیر باید عواملی مانند آماده سازی نمونه، تنظیمات روش، وضعیت نگهدارنده و کالیبراسیون نیز بررسی شوند.

سرویس دوره ای نیز حتی در صورت نبود خرابی آشکار اهمیت دارد. کنترل عملکرد اجزای مکانیکی و الکترونیکی، بررسی شرایط منبع، وضعیت Detector و کنترل سیستم های جانبی می تواند به شناسایی زودهنگام مشکلات کمک کند و احتمال توقف ناگهانی دستگاه را کاهش دهد.

چه زمانی کالیبراسیون XRD باید بررسی شود؟

کالیبراسیون باید مطابق برنامه تعیین شده توسط سازنده و الزامات سیستم کیفیت آزمایشگاه انجام شود. علاوه بر برنامه دوره ای، پس از برخی تعمیرات، جابه جایی دستگاه یا مشاهده تغییرات غیرعادی در نتایج نیز ممکن است نیاز به بررسی وضعیت کالیبراسیون وجود داشته باشد.

• پس از تعمیرات تخصصی: تغییر یا تنظیم برخی اجزای دستگاه می تواند نیازمند کنترل عملکرد مجدد باشد.
• پس از جابه جایی: انتقال دستگاه می تواند شرایط مکانیکی و تنظیمات سیستم را تحت تاثیر قرار دهد.
• در صورت تغییر موقعیت پیک: اختلاف قابل توجه در موقعیت پیک نمونه مرجع باید بررسی شود.
• در کنترل های دوره ای: استفاده از مواد مرجع برای پایش عملکرد سیستم می تواند بخشی از برنامه کنترل کیفیت باشد.

پرسش های متداول درباره دستگاه پراش اشعه ایکس XRD

انتخاب دقیق XRD برای نیازهای واقعی آزمایشگاه

انتخاب دستگاه پراش اشعه ایکس زمانی نتیجه بهتری خواهد داشت که تصمیم گیری صرفا بر اساس قیمت یا نام برند انجام نشود. نوع نمونه، روش های آنالیز مورد نیاز، تعداد آزمون ها، سطح دقت، امکانات نرم افزاری، تجهیزات جانبی و خدمات فنی باید در کنار یکدیگر بررسی شوند. چنین رویکردی کمک می کند دستگاهی انتخاب شود که در فرآیند واقعی آزمایشگاه بیشترین کارایی را داشته باشد.

همچنین بهتر است پیش از خرید، امکان توسعه سیستم در آینده، تامین قطعات، آموزش کاربران، کالیبراسیون و پشتیبانی فنی نیز بررسی شود. توجه به این موارد می تواند هزینه های ناشی از انتخاب نامتناسب دستگاه و توقف های طولانی مدت را کاهش دهد و بهره برداری از سیستم XRD را پایدارتر کند.
