اسپکتروفتومتر ICP-OES 5900

اسپکتروفتومتر ICP-OES 5900 Agilent یک سامانه پیشرفته آنالیز عنصری بر پایه نشر نوری اتمی است که برای اندازه گیری همزمان یا چندعنصری عناصر موجود در نمونه های مختلف طراحی شده است. در این فناوری، نمونه پس از تبدیل شدن به آئروسل وارد پلاسمای آرگون می شود و انرژی بالای پلاسما موجب برانگیختگی اتم ها و یون های عناصر می گردد؛ بازگشت گونه های برانگیخته به ترازهای انرژی پایین تر، تابش هایی در طول موج های مشخص ایجاد می کند که شدت آنها برای تعیین مقدار عنصر مورد استفاده قرار می گیرد. در فرآیند خرید این نوع دستگاه، صرفا نام ICP-OES یا تعداد عناصر قابل اندازه گیری معیار کافی نیست و باید معماری اپتیکی، نوع پلاسما، سیستم ورود نمونه، توان RF، شرایط ماتریس و الزامات روش تحلیلی نیز بررسی شود.

در حوزه فروش تجهیزات آنالیز دستگاهی آزمایشگاهی، مدل 5900 به دلیل ترکیب پیکربندی SVDV، سامانه RF حالت جامد، طراحی عمودی مشعل و نرم افزار تخصصی ICP Expert در رده سیستم هایی قرار می گیرد که برای آزمایشگاه های با حجم بالای نمونه و تنوع ماتریسی قابل توجه طراحی شده اند. یکی از ویژگی های مهم این معماری آن است که مشاهده محوری و شعاعی پلاسما در یک فرآیند اندازه گیری انجام می شود و کاربر می تواند از مزیت حساسیت بالاتر مشاهده محوری و پایداری مناسب مشاهده شعاعی برای نمونه های پیچیده در یک پیکربندی واحد استفاده کند.

قیمت دستگاه ICP-OES 5900 را نمی توان صرفا بر اساس خود دستگاه اصلی تعیین کرد، زیرا پیکربندی سیستم ورود نمونه، نوع مشعل، نبولایزر، محفظه اسپری، سامانه اتوسمپلر، تجهیزات رقیق سازی، چیلر، سیستم تخلیه، متعلقات مربوط به نمونه های آلی یا پرجامد و سطح خدمات نصب و آموزش می توانند ساختار نهایی تامین را تغییر دهند. از دیدگاه فنی، مهم تر از مقایسه یک عدد قیمتی، بررسی این موضوع است که پیکربندی انتخاب شده با محدوده غلظتی، تعداد نمونه، ماتریس و الزامات کنترل کیفیت آزمایشگاه همخوانی داشته باشد.

ساختار 5900 ICP-OES بر اساس تبدیل انرژی فرکانس رادیویی به پلاسمای پایدار و استفاده از نشر نوری گونه های اتمی و یونی شکل گرفته است. محلول نمونه توسط نبولایزر به ذرات بسیار ریز تبدیل می شود و محفظه اسپری قطرات بزرگ را جدا می کند تا آئروسل مناسب به مشعل برسد. در ناحیه داغ پلاسما، فرآیندهای تبخیر حلال، خشک شدن ذرات، اتمی شدن و برانگیختگی رخ می دهد و تابش حاصل به سامانه اپتیکی هدایت می شود. در مرحله بعد، طول موج های اختصاصی عناصر از طیف تابشی استخراج شده و شدت خطوط برای محاسبه غلظت مورد استفاده قرار می گیرد. این زنجیره تحلیلی باعث می شود کیفیت نتیجه فقط به آشکارساز وابسته نباشد و عملکرد نبولایزر، محفظه اسپری، مشعل، گاز آرگون، شرایط RF، مسیر اپتیکی و روش پردازش داده نیز در نتیجه نهایی نقش داشته باشند.

معماری تحلیلی 5900 و جایگاه آن در آنالیز عنصری

در یک سامانه ICP-OES، مسیر اندازه گیری از آماده سازی نمونه آغاز می شود و تا استخراج و پردازش خطوط نشر ادامه پیدا می کند. به همین دلیل، بررسی 5900 باید به صورت یک زنجیره کامل انجام شود، نه صرفا بر اساس مشخصات اسمی دستگاه. برای نمونه ای مانند آب، محلول اسیدی، هضم خاک، محلول حاصل از مواد معدنی یا نمونه های صنعتی با مقدار بالای نمک محلول، رفتار آئروسل و بار وارد شده به پلاسما می تواند کاملا متفاوت باشد. بنابراین انتخاب شرایط کاری باید با ماهیت واقعی ماتریس هماهنگ شود.

پلاسما چگونه اطلاعات عنصری را به سیگنال قابل اندازه گیری تبدیل می کند؟

در ICP-OES، پلاسما نقش منبع برانگیختگی را ایفا می کند. انرژی RF در حضور آرگون محیطی با دمای بسیار بالا ایجاد می کند که در آن گونه های موجود در آئروسل نمونه تحت فرآیندهای فیزیکی و اتمی قرار می گیرند. هر عنصر مجموعه مشخصی از خطوط نشر دارد و انتخاب طول موج تحلیلی مناسب امکان اندازه گیری اختصاصی آن عنصر را فراهم می کند. با این حال، در یک نمونه واقعی ممکن است چندین عنصر همزمان حضور داشته باشند و خطوط نشر آنها در بخش هایی از طیف به یکدیگر نزدیک شوند؛ بنابراین تفکیک طیفی، انتخاب خط تحلیلی، تصحیح زمینه و مدیریت تداخل ها از اجزای اصلی روش توسعه یافته برای دستگاه هستند.

اهمیت پیکربندی SVDV در اندازه گیری نمونه های متنوع

یکی از مشخصه های کلیدی 5900، پیکربندی Synchronous Vertical Dual View یا SVDV است. در این معماری، اطلاعات حاصل از مشاهده محوری و شعاعی پلاسما به صورت همزمان دریافت می شود. مشاهده محوری معمولا برای دستیابی به حساسیت بالاتر در بسیاری از اندازه گیری ها سودمند است، در حالی که مشاهده شعاعی می تواند برای نمونه هایی با ماتریس پیچیده، غلظت بالاتر یا بار نمکی بیشتر، شرایط مناسبی فراهم کند. اهمیت SVDV زمانی بیشتر مشخص می شود که یک آزمایشگاه با طیف متنوعی از نمونه ها کار می کند و نمی خواهد برای هر نمونه یک سیستم با پیکربندی اپتیکی متفاوت در اختیار داشته باشد.

سامانه RF و تاثیر آن بر پایداری پلاسما

پایداری منبع RF یکی از عوامل مهم در تکرارپذیری اندازه گیری ICP-OES است، زیرا تغییر بار وارد شده به پلاسما می تواند دمای موثر و شرایط برانگیختگی را تغییر دهد. 5900 از مولد RF حالت جامد با فرکانس 27 MHz استفاده می کند و طراحی آن برای سازگاری با تغییرات بار پلاسمایی توسعه یافته است. این ویژگی در آنالیز نمونه هایی با مقدار بالای مواد محلول یا ترکیبات آلی اهمیت بیشتری پیدا می کند، زیرا ورود مداوم ماتریس های متفاوت می تواند شرایط پلاسما را نسبت به محلول های ساده تغییر دهد.

• پایداری توان RF در برابر تغییرات ماتریس: هنگامی که نمونه های دارای مقدار متفاوتی از نمک ها، اسیدها یا ترکیبات آلی به صورت متوالی وارد پلاسما می شوند، بار حرارتی و شیمیایی وارد شده به منبع تغییر می کند. سامانه RF باید بتواند این تغییرات را مدیریت کند تا شرایط برانگیختگی عناصر تا حد امکان پایدار باقی بماند؛ این موضوع مستقیما با تکرارپذیری سیگنال در سری های طولانی اندازه گیری ارتباط دارد.
• رابطه توان پلاسما با نوع نمونه: تنظیم توان RF یک پارامتر مستقل از دبی گاز نیست و باید همراه با شرایط Nebulizer Gas، Auxiliary Gas و Plasma Gas بررسی شود. در نمونه های آبی و آلی، نیازهای پلاسما متفاوت است و انتخاب نامناسب ترکیب توان و جریان گاز می تواند علاوه بر تغییر شرایط برانگیختگی، فشار حرارتی بیشتری به مشعل وارد کند و عمر اجزای مصرفی را کاهش دهد.
• مشعل عمودی و کنترل رسوب ماتریس: جهت گیری عمودی مشعل در نمونه هایی که مقدار قابل توجهی از جامدات محلول یا ترکیبات دشوار دارند اهمیت ویژه ای دارد، زیرا طراحی مسیر ورود نمونه و موقعیت پلاسما بر رفتار رسوب، پایداری سیگنال و نیاز به تمیزکاری اثر می گذارد. برای آزمایشگاه هایی که به صورت مستمر نمونه های معدنی، آب شور یا محلول های صنعتی را بررسی می کنند، انتخاب صحیح Torch و اجزای Sample Introduction بخش مهمی از پایداری عملیاتی دستگاه است.
• هماهنگی Nebulizer، Spray Chamber و Torch: کیفیت آئروسل ورودی به پلاسما مستقیما به عملکرد نبولایزر و محفظه اسپری وابسته است. نبولایزر باید محلول را به ذرات مناسب تبدیل کند و Spray Chamber باید قطرات بزرگ را حذف کند تا بار حلال و اندازه ذرات ورودی به پلاسما کنترل شود؛ به همین دلیل انتخاب این اجزا باید بر اساس دبی نمونه، نوع حلال، درصد جامدات محلول و ماهیت ماتریس انجام گیرد.
• کنترل پایداری در اندازه گیری های طولانی: در آزمایشگاه های QC، اعتبار روش فقط با یک اندازه گیری منفرد سنجیده نمی شود و پایداری سیگنال در یک توالی طولانی نمونه اهمیت زیادی دارد. تغییر تدریجی شرایط پلاسما، تجمع رسوب روی اجزای Sample Introduction یا تغییر وضعیت نبولایزر می تواند باعث Drift شود؛ بنابراین روش مناسب باید شامل محلول شستشو، کنترل های کیفی، تکرار اندازه گیری و پایش وضعیت سیستم باشد.

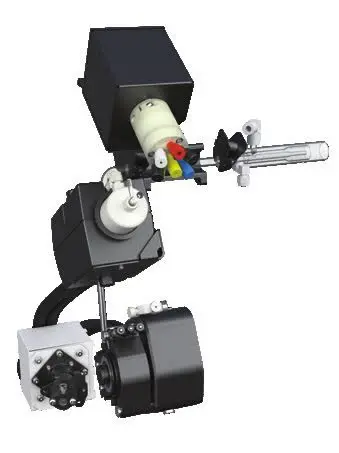

مسیر ورود نمونه؛ نقطه ای که بسیاری از خطاهای تحلیلی از آن آغاز می شوند

در ICP-OES، نمونه مایع مستقیما به صورت محلول وارد پلاسما نمی شود؛ ابتدا باید به آئروسل تبدیل شود. نبولایزر، Spray Chamber و مشعل سه جزء اصلی این زنجیره هستند و هرگونه ناپایداری در یکی از آنها می تواند خود را به شکل نوسان شدت نشر، تغییر نسبت سیگنال به زمینه یا افزایش پراکندگی نتایج نشان دهد. محفظه اسپری با حذف قطرات درشت، بار حلال ورودی به پلاسما را کنترل می کند و طراحی Double Pass Cyclonic در برخی کاربردها می تواند برای نمونه هایی با جامدات محلول بیشتر یا حلال های کم فرار مناسب تر باشد.

• نبولایزر و توزیع آئروسل: گرفتگی جزئی نبولایزر، تغییر دبی گاز یا تغییر ویسکوزیته نمونه می تواند اندازه و توزیع قطرات آئروسل را تغییر دهد. این تغییر مستقیما بر مقدار ماده ای که در واحد زمان به پلاسما می رسد اثر می گذارد و ممکن است به صورت افت یا نوسان سیگنال ظاهر شود؛ بنابراین عملکرد Nebulizer باید بخشی از کنترل روزمره روش باشد.
• Spray Chamber و کنترل بار حلال: ورود قطرات بزرگ به پلاسما می تواند بار حلال و شرایط حرارتی منبع را تغییر دهد. استفاده از محفظه مناسب باعث می شود بخش قابل توجهی از قطرات بزرگ پیش از رسیدن به مشعل حذف شوند و آئروسل یکنواخت تری وارد ناحیه پلاسمایی شود؛ این موضوع در نمونه های دارای نمک بالا یا ماتریس های پیچیده اهمیت بیشتری دارد.
• انتخاب Torch بر اساس ماتریس نمونه: یک مشعل استاندارد برای همه روش ها الزاماً بهترین انتخاب نیست. نمونه های با جامدات محلول بالا، اسیدهای خاص، ترکیبات آلی یا شرایط شیمیایی تهاجمی ممکن است به طراحی متفاوت Torch، Injector یا مواد سازنده مقاوم تر نیاز داشته باشند. انتخاب اشتباه می تواند احتمال گرفتگی، رسوب، کاهش عمر قطعات و توقف های ناخواسته را افزایش دهد.
• نقش خطوط نمونه و پمپ پریستالتیک: یکنواختی انتقال نمونه از ظرف تا نبولایزر بخشی از دقت عملیاتی سیستم است. تغییر فشار، فرسودگی شلنگ، انتخاب نامناسب قطر داخلی مسیر یا تنظیم نادرست سرعت پمپ می تواند مقدار نمونه ورودی را تغییر دهد و در نتیجه باعث تغییر شدت خطوط نشر شود؛ بنابراین بررسی مسیر انتقال نمونه باید در کنار کنترل اپتیک و پلاسما انجام شود.

پارامترهایی که کیفیت نتیجه را در ICP-OES 5900 تعیین می کنند

در آنالیز دستگاهی آزمایشگاهی، کیفیت یک نتیجه فقط با حد تشخیص اسمی تعریف نمی شود. انتخاب طول موج مناسب، کنترل زمینه طیفی، نسبت سیگنال به نویز، پایداری پلاسما، وضعیت نمونه، غلظت عناصر و نحوه کالیبراسیون همگی در صحت نتیجه نقش دارند. به همین دلیل، روش تحلیلی باید متناسب با نمونه توسعه داده شود و نمی توان یک مجموعه شرایط ثابت را برای آب، هضم خاک، محلول فلزی، نمونه غذایی و محلول دارویی به صورت یکسان به کار برد.

چرا انتخاب خط نشر مناسب به اندازه حساسیت دستگاه اهمیت دارد؟

در اسپکتروسکوپی اتمی، هر عنصر دارای خطوط نشر متعددی است، اما همه خطوط برای یک ماتریس مشخص عملکرد یکسانی ندارند. یک خط بسیار قوی ممکن است در نمونه ای با غلظت بالا دچار اشباع یا اثرات ماتریسی شود، در حالی که خط ضعیف تر همان عنصر می تواند برای محدوده مورد نظر مناسب تر باشد. از طرف دیگر، نزدیک بودن خط دو عنصر یا وجود ساختارهای پیچیده زمینه می تواند باعث تداخل طیفی شود. بنابراین توسعه روش برای 5900 باید بر مبنای انتخاب همزمان طول موج، حالت مشاهده، محدوده کالیبراسیون و شرایط نمونه انجام شود.

نقش نرم افزار ICP Expert در توسعه و اجرای روش

نرم افزار ICP Expert فقط ابزار روشن کردن دستگاه و مشاهده عدد نهایی نیست، بلکه بخش مهمی از زنجیره کنترل روش را تشکیل می دهد. تعریف شرایط اندازه گیری، مدیریت عناصر و طول موج ها، تنظیم پارامترهای پلاسما، ثبت توالی نمونه ها، کنترل نتایج و ارتباط با برخی تجهیزات جانبی از جمله بخش هایی هستند که در بهره برداری روزمره اهمیت پیدا می کنند. در نسخه های جدید، قابلیت هایی مانند پایش برخی وضعیت های دستگاه، کنترل تجهیزات جانبی و امکانات مرتبط با مدیریت داده و الزامات یکپارچگی اطلاعات نیز توسعه یافته اند.

رایان الکترون در زمینه تامین تجهیزات تخصصی آزمایشگاهی، امکان بررسی نیازهای فنی آزمایشگاه و تطبیق آنها با ساختار دستگاه های آنالیز عنصری را فراهم می کند.

کاربردهای تخصصی ICP-OES 5900 در نمونه های پیچیده

دامنه کاربرد ICP-OES 5900 به اندازه گیری چند عنصر در محلول های ساده محدود نمی شود. مزیت اصلی این فناوری زمانی مشخص می شود که آزمایشگاه با تعداد زیادی نمونه، ترکیب عنصری متنوع و ماتریس هایی با رفتار متفاوت مواجه باشد. در چنین شرایطی، قابلیت انتخاب طول موج های مناسب، استفاده از مشاهده محوری و شعاعی، مدیریت تداخل های طیفی و اجرای توالی های طولانی نمونه می تواند نقش تعیین کننده ای در بهره وری روش داشته باشد. به همین دلیل، 5900 برای محیط هایی مانند آزمایشگاه های معدن، فلزات، محیط زیست، پتروشیمی، مواد اولیه، صنایع غذایی و کنترل کیفیت صنعتی قابل استفاده است.

آنالیز عناصر در مواد معدنی، خاک و نمونه های زمین شناسی

در آزمایشگاه های معدن و زمین شناسی، نمونه ها معمولا پس از خردایش، همگن سازی و هضم شیمیایی به محلول تبدیل می شوند. ترکیب این نمونه ها می تواند شامل غلظت بالای آهن، آلومینیوم، کلسیم، منیزیم، سیلیسیم، سدیم، پتاسیم و سایر عناصر باشد و همین موضوع شرایطی متفاوت با یک محلول آبی ساده ایجاد می کند. در این کاربرد، انتخاب روش هضم، میزان رقیق سازی و کنترل اثر ماتریس باید پیش از انتخاب خط تحلیلی انجام شود. استفاده از حالت شعاعی برای عناصر با غلظت بالاتر و حالت محوری برای عناصر در غلظت پایین تر می تواند بخشی از استراتژی توسعه روش باشد.

• کنترل ماتریس در نمونه های معدنی: محلول حاصل از هضم سنگ، خاک یا کنسانتره ممکن است حاوی مقدار بالایی از عناصر اصلی و جامدات محلول باشد. افزایش بار نمکی می تواند رفتار نبولایزر و انتقال آئروسل را تغییر دهد و حتی بر شرایط پلاسما اثر بگذارد؛ بنابراین رقیق سازی، انتخاب سیستم ورود نمونه و استفاده از شرایط مشاهده مناسب باید همزمان با محدوده غلظتی عناصر بررسی شود.
• انتخاب خط تحلیلی برای عناصر اصلی و جزئی: در نمونه های زمین شناسی ممکن است یک عنصر از غلظت درصدی و عنصر دیگر از غلظت بسیار پایین برخوردار باشد. استفاده از یک خط نشر و یک شرایط اندازه گیری برای هر دو سطح غلظت لزوما بهترین راهکار نیست؛ انتخاب خطوط با حساسیت و محدوده کاری متفاوت و تعیین شرایط مناسب مشاهده می تواند دامنه اندازه گیری عملی روش را افزایش دهد.
• اهمیت رقیق سازی کنترل شده: رقیق سازی صرفا برای قرار دادن نمونه در محدوده کالیبراسیون انجام نمی شود. کاهش بار ماتریسی می تواند اثرات سرکوب یا تقویت سیگنال را نیز کنترل کند، اما رقیق سازی بیش از حد ممکن است عناصر کم غلظت را به محدوده نزدیک به زمینه منتقل کند. بنابراین نسبت رقیق سازی باید بر اساس ترکیب نمونه، محدوده اندازه گیری و هدف روش تعیین شود.

آب، فاضلاب و پایش عناصر محیط زیستی

برای نمونه های آب آشامیدنی، آب سطحی، آب زیرزمینی، پساب صنعتی و محلول های حاصل از فرآیندهای تصفیه، ICP-OES امکان اندازه گیری همزمان طیف گسترده ای از عناصر را فراهم می کند. در این کاربرد، آماده سازی نمونه می تواند از فیلتراسیون و اسیدی سازی تا هضم کامل برای آزادسازی عناصر متصل به ذرات متفاوت باشد. تفاوت میان Total Element و Dissolved Element باید در طراحی روش مشخص شود، زیرا نوع آماده سازی مستقیما بر آنچه در نهایت توسط دستگاه اندازه گیری می شود اثر می گذارد.

• تفکیک عناصر محلول و کل: اگر هدف تعیین عناصر محلول باشد، روش نمونه برداری، فیلتراسیون و اسیدی سازی باید پیش از آنالیز تعریف شود. برای تعیین غلظت کل، ممکن است هضم اسیدی برای انتقال عناصر موجود در ذرات معلق به فاز محلول ضروری باشد؛ در نتیجه دو روش با یک نمونه اولیه می توانند نتایج متفاوتی ایجاد کنند بدون اینکه مشکل از دستگاه باشد.
• مدیریت نمونه های دارای نمک بالا: آب شور، آب دریا یا برخی پساب های صنعتی می توانند مقدار زیادی نمک محلول وارد سیستم کنند. تجمع نمک روی Nebulizer، Injector یا ناحیه مشعل می تواند باعث کاهش پایداری سیگنال شود؛ بنابراین استفاده از شرایط شستشو، رقیق سازی مناسب و بررسی دوره ای اجزای Sample Introduction برای چنین روش هایی اهمیت زیادی دارد.
• پایش عناصر در محدوده های مختلف غلظت: در نمونه محیط زیستی ممکن است همزمان عناصر اصلی و عناصر کم غلظت مورد بررسی قرار گیرند. در چنین شرایطی انتخاب طول موج و حالت مشاهده باید برای هر عنصر مستقل ارزیابی شود تا عنصر با غلظت بالا باعث محدود شدن محدوده کاری روش برای عناصر کم غلظت نشود.

کاربرد 5900 در صنایع فولاد، فلزات و کنترل ترکیب آلیاژ

در صنایع فولاد و فلزات، ICP-OES برای تعیین عناصر آلیاژی و ناخالصی ها در مواد اولیه، محلول های حاصل از هضم فلز، حمام های فرآیندی و برخی مواد میانی کاربرد دارد. ماتریس های فلزی معمولا از نظر غلظت عناصر اصلی بسیار سنگین هستند و ممکن است عنصر مورد نظر تنها بخش کوچکی از ترکیب کلی را تشکیل دهد. به همین دلیل، روش آماده سازی نمونه، انتخاب اسید، کنترل رقت و انتخاب خطوط تحلیلی در این حوزه اهمیت بسیار بیشتری نسبت به نمونه های ساده آزمایشگاهی پیدا می کند.

• تفکیک عنصر اصلی از عناصر آلیاژی: در یک نمونه فولادی ممکن است آهن بخش غالب ماتریس باشد، در حالی که کروم، نیکل، منگنز، مولیبدن یا عناصر دیگر در محدوده های پایین تر قرار داشته باشند. انتخاب خطوط تحلیلی باید به گونه ای باشد که شدت بالای عناصر اصلی و تداخل های احتمالی آنها باعث خطای قابل توجه در اندازه گیری عناصر آلیاژی نشود.
• کنترل اسید و اثر آن بر آئروسل سازی: نوع و غلظت اسید باقی مانده پس از هضم می تواند ویسکوزیته، کشش سطحی و رفتار Nebulization محلول را تغییر دهد. اگر استانداردها و نمونه ها از نظر ترکیب اسیدی با یکدیگر تفاوت داشته باشند، پاسخ دستگاه می تواند تحت تاثیر اثر ماتریس قرار گیرد؛ بنابراین تطبیق ماتریس استاندارد و نمونه در روش های دقیق اهمیت دارد.
• استفاده از استانداردهای کنترل کیفیت: در QC صنعتی، یک منحنی کالیبراسیون به تنهایی برای اثبات اعتبار روش کافی نیست. استفاده از Blank، استانداردهای کنترل، نمونه های تکراری، Spike یا سایر کنترل های مناسب می تواند برای تشخیص Drift، آلودگی، خطای رقیق سازی و تغییر پاسخ سیستم در طول توالی اندازه گیری به کار رود.

جایگاه ICP-OES 5900 در صنایع پتروشیمی، مواد و باتری

نمونه های پتروشیمی و مواد شیمیایی از نظر فراریت، درصد ترکیبات آلی، اسیدیته و مقدار جامدات محلول تفاوت زیادی دارند. در چنین شرایطی، انتخاب سیستم ورود نمونه و کنترل شرایط پلاسما اهمیت بیشتری پیدا می کند. برای برخی نمونه های آلی ممکن است استفاده از تجهیزات و شرایط اختصاصی ضروری باشد تا بار حلال وارد شده به پلاسما کنترل شود و خطر ناپایداری یا خاموش شدن پلاسما کاهش یابد.

آنالیز مواد اولیه و ترکیبات پتروشیمی

در کنترل کیفیت مواد اولیه و محصولات پتروشیمی، هدف می تواند تعیین عناصر مزاحم، فلزات موجود در خوراک، عناصر موجود در کاتالیست یا پایش آلودگی های فرآیندی باشد. بسته به نوع نمونه، ممکن است ابتدا نمونه با روش مناسب آماده سازی شود و سپس عنصر مورد نظر در محدوده غلظتی مشخص اندازه گیری شود. در این حوزه، انتخاب روش تحلیلی باید علاوه بر حساسیت، زمان آماده سازی و تعداد نمونه های روزانه را نیز در نظر بگیرد.

• نمونه های آلی و بار حلال: ورود مقدار زیاد حلال آلی به پلاسما می تواند شرایط احتراق و انتقال انرژی را نسبت به محلول های آبی تغییر دهد. استفاده از شرایط مناسب برای سیستم ورود نمونه، کنترل نسبت حلال و انتخاب تجهیزات سازگار با ماتریس آلی باید پیش از اجرای توالی تحلیلی مشخص شود تا پایداری منبع حفظ شود.
• کنترل آلودگی عناصر در مواد فرآیندی: در بسیاری از مواد صنعتی، مقدار بسیار کم یک عنصر ناخواسته نیز می تواند برای کنترل کیفیت اهمیت داشته باشد. در این حالت، آلودگی ناشی از ظروف، اسیدها، آب مصرفی، مسیر انتقال نمونه یا حتی شستشوی ناکافی باید از سیگنال واقعی نمونه تفکیک شود؛ به همین دلیل Blank مناسب و روش شستشوی بین نمونه ها اهمیت عملی زیادی دارد.
• توالی نمونه های با ماتریس متفاوت: اجرای پشت سر هم نمونه هایی با غلظت و ترکیب شیمیایی متفاوت می تواند باعث Memory Effect یا تغییر تدریجی شرایط سیستم شود. طراحی توالی با در نظر گرفتن نمونه های شستشو، نمونه های کنترل و ترتیب منطقی نمونه ها می تواند احتمال انتقال آلودگی از نمونه های غلیظ به نمونه های کم غلظت را کاهش دهد.

کاربرد در مواد اولیه باتری و تحقیقات الکتروشیمیایی

در حوزه باتری، ICP-OES می تواند برای بررسی ترکیب عنصری مواد اولیه، محلول های فرآیندی، مواد کاتدی و برخی نمونه های حاصل از فرآیندهای تحقیقاتی مورد استفاده قرار گیرد. عناصر موجود در مواد باتری ممکن است در محدوده های غلظتی متفاوت قرار داشته باشند و بعضی نمونه ها نیز دارای ترکیبات پیچیده یا مقدار قابل توجهی نمک باشند. بنابراین آماده سازی نمونه و کنترل ماتریس بخش جدایی ناپذیر روش اندازه گیری است.

• بررسی نسبت عناصر در مواد کاتدی: در مواد چندعنصری، تنها تعیین مقدار یک عنصر کافی نیست و نسبت عناصر می تواند اطلاعات مهمی درباره ترکیب ماده ارائه کند. برای دستیابی به نسبت قابل اعتماد، باید کالیبراسیون، طول موج انتخابی و روش هضم برای همه عناصر هدف به گونه ای طراحی شود که اختلاف پاسخ تحلیلی آنها کنترل شود.
• پایش عناصر در محلول های فرآیندی: در فرآیندهای شیمیایی مرتبط با باتری، غلظت عناصر در محلول ممکن است در طول زمان تغییر کند. توانایی ICP-OES در اندازه گیری چندعنصری باعث می شود بتوان تغییرات ترکیب محلول را با یک روش واحد بررسی کرد، مشروط بر اینکه نمونه ها از نظر ماتریس و محدوده غلظتی به درستی مدیریت شوند.
• کنترل عناصر ناخالص در مواد با ارزش بالا: در مواد اولیه خالص، مقدار بسیار کم ناخالصی نیز ممکن است بر کیفیت محصول اثر بگذارد. در چنین شرایطی، آلودگی زمینه ای ناشی از ظروف، معرف ها و فرآیند آماده سازی باید تا حد امکان کاهش یابد و حد تشخیص عملی روش بر اساس Blank واقعی آزمایشگاه ارزیابی شود.

مقایسه فناوری ICP-OES با ICP-MS در انتخاب روش آنالیز

انتخاب میان ICP-OES و ICP-MS باید بر اساس سطح غلظت عناصر، نوع ماتریس، نیاز به Ultra-trace Analysis، تعداد نمونه و نوع اطلاعات مورد نیاز انجام شود. ICP-OES بر اندازه گیری شدت نشر نوری عناصر متکی است، در حالی که ICP-MS یون های تولیدشده در پلاسما را بر اساس نسبت جرم به بار تفکیک و اندازه گیری می کند. بنابراین تفاوت این دو فناوری فقط در نام دستگاه نیست، بلکه به محدوده کاری، حساسیت، رفتار در برابر برخی ماتریس ها و پیچیدگی روش تحلیلی مربوط می شود.

در یک آزمایشگاه که بخش عمده فعالیت آن شامل آنالیز روتین عناصر در غلظت های متوسط و پایین است، ICP-OES می تواند از نظر سرعت پردازش و مدیریت تعداد نمونه گزینه مناسبی باشد. در مقابل، زمانی که هدف اندازه گیری عناصر در سطوح بسیار پایین یا حل برخی تداخل های جرمی پیچیده باشد، ICP-MS یا ICP-MS/MS می تواند مسیر تحلیلی متفاوتی ارائه کند. بنابراین انتخاب فناوری باید از نیاز روش آغاز شود، نه از مقایسه ساده نام مدل ها.

5900 ICP-OES در برابر 5800 ICP-OES؛ چه تفاوتی در انتخاب مطرح است؟

دو مدل 5800 و 5900 هر دو در خانواده ICP-OES شرکت Agilent قرار دارند و از نظر کاربردهای عمومی همپوشانی قابل توجهی دارند. تفاوت اصلی در تصمیم گیری باید بر اساس سطح عملکرد مورد نیاز، پیکربندی اپتیکی، ظرفیت کاری، امکانات اتوماسیون و شرایط نمونه های آزمایشگاه بررسی شود. در پروژه هایی که تعداد نمونه بالا، تنوع ماتریس و نیاز به انعطاف در مشاهده پلاسما وجود دارد، بررسی دقیق پیکربندی هر مدل از مقایسه صرف نام تجاری مهم تر است.

• تعداد و تنوع نمونه های روزانه: اگر آزمایشگاه روزانه تعداد زیادی نمونه را با ترکیب های متفاوت پردازش می کند، سرعت اجرای روش، اتوسمپلر، زمان شستشو و پایداری سیستم اهمیت بیشتری پیدا می کنند. در چنین شرایطی، ظرفیت عملیاتی دستگاه باید بر اساس زمان واقعی آماده سازی و اندازه گیری ارزیابی شود، نه فقط سرعت اسمی ثبت طیف.
• تنوع ماتریس و نیاز به انعطاف اپتیکی: آزمایشگاهی که هم نمونه آب و هم هضم خاک، محلول فلزی یا نمونه صنعتی را بررسی می کند، به انعطاف بیشتری در انتخاب شرایط مشاهده و روش نیاز دارد. معماری SVDV در 5900 این امکان را فراهم می کند که انتخاب شرایط اندازه گیری با ماهیت نمونه هماهنگ شود.
• سطح اتوماسیون و کنترل روش: در QC صنعتی، کاهش دخالت دستی می تواند احتمال خطای اپراتور را کاهش دهد. بنابراین هنگام مقایسه مدل ها باید امکانات اتوسمپلر، کنترل توالی، مدیریت روش، کنترل کیفیت و ارتباط نرم افزار با اجزای سیستم نیز بررسی شود.

معیارهای فنی پیش از انتخاب و خرید ICP-OES 5900

انتخاب یک ICP-OES زمانی منطقی است که مشخصات دستگاه با نیاز واقعی آزمایشگاه تطبیق داده شود. اگر روش های آزمایشگاهی عمدتا برای عناصر اصلی در نمونه های معدنی طراحی شده باشند، اولویت های فنی با آزمایشگاهی که روی عناصر Trace در آب یا دارو کار می کند یکسان نخواهد بود. در نتیجه، فرآیند خرید باید از تعریف روش و ماتریس آغاز شود و سپس به پیکربندی سخت افزاری برسد.

• تعریف سطح غلظت عناصر هدف: ابتدا باید مشخص شود عناصر مورد نظر در محدوده درصدی، میلی گرم بر لیتر، میکروگرم بر لیتر یا سطوح پایین تر قرار دارند. این اطلاعات تعیین می کند که چه سطحی از حساسیت، چه خط های نشری و کدام حالت مشاهده پلاسما برای روش مورد نظر مناسب تر است و آیا ICP-OES اساسا فناوری متناسب با نیاز آزمایشگاه محسوب می شود.
• بررسی پیچیدگی ماتریس پیش از انتخاب پیکربندی: یک محلول آبی رقیق با محلول حاصل از هضم سنگ یا فلز رفتار یکسانی در Nebulizer و Plasma ندارد. درصد اسید، جامدات محلول، مواد آلی، نمک های قلیایی و عناصر اصلی می توانند روی انتقال آئروسل و شرایط پلاسما اثر بگذارند؛ بنابراین پیکربندی Sample Introduction باید بر اساس سخت ترین ماتریس واقعی آزمایشگاه انتخاب شود.
• بررسی تعداد عناصر و زمان مورد نیاز برای هر نمونه: اگر هر نمونه باید برای ده ها عنصر مختلف بررسی شود، زمان واقعی اندازه گیری، تعداد خطوط انتخابی، زمان شستشو و تعداد تکرارها باید در ظرفیت عملیاتی محاسبه شود. یک دستگاه سریع از نظر اپتیکی لزوما به معنای کوتاه بودن کل چرخه آزمایش نیست، زیرا آماده سازی نمونه و شستشوی سیستم می تواند سهم قابل توجهی از زمان را تشکیل دهد.
• بررسی نیاز به اتوماسیون نمونه برداری: برای آزمایشگاه های QC با تعداد نمونه بالا، اتوسمپلر می تواند نقش مهمی در کاهش زمان دخالت اپراتور و افزایش یکنواختی توالی داشته باشد. ظرفیت سینی، سازگاری ظروف نمونه، برنامه شستشو و امکان اجرای توالی های چندمرحله ای باید همراه با دستگاه اصلی بررسی شود.
• تطبیق نرم افزار با فرآیند کنترل کیفیت: انتخاب نرم افزار فقط به سهولت کاربری محدود نیست. مدیریت روش ها، ثبت پارامترهای دستگاه، کنترل نتایج، مدیریت کالیبراسیون، کنترل استانداردهای کیفی و امکان ردیابی داده ها در آزمایشگاه های صنعتی اهمیت دارد؛ بنابراین ICP Expert باید در چارچوب فرآیند واقعی آزمایشگاه ارزیابی شود.

قیمت یک پیکربندی ICP-OES زمانی قابل تفسیر است که تجهیزات همراه آن نیز مشخص باشند. دستگاه پایه، اتوسمپلر، سیستم ورود نمونه، نبولایزر، Spray Chamber، Torch، Chiller و تجهیزات لازم برای تخلیه یا کنترل بخارات می توانند اجزای متفاوتی از یک پکیج آزمایشگاهی باشند. به همین دلیل، مقایسه قیمت دو پیشنهاد بدون مقایسه اقلام فنی همراه آنها ممکن است تصویر دقیقی از هزینه تامین ایجاد نکند.

رایان الکترون در بررسی تجهیزات آنالیز عنصری می تواند مشخصات فنی مدل های مختلف را در کنار نوع کاربرد و نیاز آزمایشگاه مورد بررسی قرار دهد.

آماده سازی نمونه و توسعه روش برای ICP-OES 5900

عملکرد واقعی ICP-OES 5900 تا حد زیادی به کیفیت آماده سازی نمونه و نحوه توسعه روش وابسته است. حتی یک سامانه اپتیکی و پلاسمایی پیشرفته نیز نمی تواند اثرات ناشی از هضم ناقص، رقیق سازی نادرست، آلودگی ظروف، اختلاف ماتریس استاندارد و نمونه یا گرفتگی مسیر انتقال را به طور کامل حذف کند. به همین دلیل، پیش از اجرای آنالیز روتین باید زنجیره آماده سازی نمونه، شرایط ورود به پلاسما، انتخاب خطوط تحلیلی و کنترل کیفیت نتایج به صورت یک فرآیند واحد طراحی شود.

از نمونه خام تا محلول قابل اندازه گیری چه مراحلی اهمیت دارند؟

بسیاری از نمونه های جامد مستقیما برای ICP-OES مناسب نیستند و باید به محلول تبدیل شوند. نوع هضم باید بر اساس ترکیب شیمیایی نمونه و عناصر هدف انتخاب شود. برای خاک و مواد معدنی ممکن است از هضم اسیدی استفاده شود، در حالی که برخی آلیاژها یا مواد مقاوم به اسید به روش های آماده سازی متفاوتی نیاز دارند. هدف اصلی این مرحله انتقال کمی و تکرارپذیر عناصر هدف به فاز محلول، بدون ایجاد آلودگی یا از دست رفتن بخشی از آنالیت است.

• انتخاب اسید و ترکیب هضم: نوع اسید مورد استفاده فقط بر سرعت حل شدن نمونه اثر نمی گذارد، بلکه می تواند رفتار محلول در مرحله Nebulization، پایداری پلاسما و حتی پاسخ برخی خطوط تحلیلی را تغییر دهد. در روش های کمی، ترکیب شیمیایی محلول استاندارد و نمونه باید تا حد امکان سازگار باشد تا اختلاف ماتریسی باعث تغییر پاسخ دستگاه نشود.
• هضم کامل و کنترل باقی مانده جامد: باقی ماندن ذرات حل نشده می تواند باعث توزیع غیریکنواخت عنصر هدف، گرفتگی Nebulizer یا رسوب در مسیر ورود نمونه شود. در نمونه های معدنی و فلزی، باید مشخص شود که روش هضم انتخاب شده برای آزادسازی کامل عناصر مورد نظر کفایت دارد یا نیاز به مرحله تکمیلی برای افزایش بازیابی وجود دارد.
• کنترل رقت نهایی: رقیق سازی باید همزمان دو هدف را تامین کند؛ غلظت آنالیت در محدوده کاری روش قرار گیرد و بار ماتریسی نیز به سطح قابل کنترل برسد. اگر رقیق سازی بیش از حد باشد، عناصر کم غلظت ممکن است به محدوده نزدیک به Background منتقل شوند و اگر رقیق سازی ناکافی باشد، عناصر اصلی یا نمک های محلول می توانند پایداری پلاسما و پاسخ تحلیلی را تحت تاثیر قرار دهند.
• جلوگیری از آلودگی ثانویه: ظروف، آب خالص، اسیدها، فیلترها، تیوب ها و حتی تجهیزات آماده سازی می توانند منبع ورود عناصر ناخواسته باشند. این مسئله در اندازه گیری غلظت های پایین اهمیت بیشتری دارد، زیرا Blank ناشی از معرف یا ظروف ممکن است بخش قابل توجهی از سیگنال اندازه گیری شده را تشکیل دهد و نتیجه را به سمت مقدار بالاتر سوق دهد.
• کنترل پایداری محلول پیش از آنالیز: برخی عناصر ممکن است در طول زمان در اثر رسوب، جذب روی دیواره ظرف، تغییر حالت شیمیایی یا واکنش با اجزای محلول دچار تغییر شوند. فاصله زمانی میان هضم، رقیق سازی و اندازه گیری باید تا حد امکان کنترل شود و برای روش های حساس، پایداری محلول نمونه در شرایط نگهداری واقعی آزمایشگاه نیز ارزیابی شود.

کالیبراسیون و کنترل کیفیت داده های اندازه گیری

کالیبراسیون در ICP-OES فرآیندی فراتر از وارد کردن چند استاندارد در نرم افزار است. رابطه میان شدت نشر و غلظت عنصر باید در محدوده مورد استفاده آزمایشگاه معتبر باشد و استانداردها از نظر ماتریس، غلظت و شرایط شیمیایی با نمونه های واقعی سازگاری مناسبی داشته باشند. انتخاب تعداد نقاط کالیبراسیون، محدوده غلظتی، Blank و استانداردهای کنترل باید بر اساس روش تحلیلی و الزامات QC تعیین شود.

چرا ماتریس استاندارد و نمونه اهمیت دارد؟

اگر استانداردها در یک محلول ساده آبی تهیه شوند اما نمونه ها دارای درصد بالایی از اسید، نمک، فلزات اصلی یا مواد آلی باشند، رفتار انتقال نمونه و شرایط پلاسما می تواند بین استاندارد و نمونه متفاوت باشد. در این حالت ممکن است دستگاه یک پاسخ عددی کاملا پایدار تولید کند، اما رابطه بین پاسخ و غلظت واقعی دچار خطای ماتریسی باشد. استفاده از Matrix Matching، روش افزودن استاندارد یا راهکارهای مناسب تصحیح ماتریس، بسته به نوع روش، می تواند این اثر را کاهش دهد.

• Blank کالیبراسیون: بلانک برای تعیین سهم سیگنال ناشی از حلال، اسیدها و معرف های مورد استفاده اهمیت دارد. در آنالیز عناصر کم غلظت، بررسی Blank باید به صورت منظم انجام شود، زیرا افزایش غیرمنتظره سیگنال بلانک می تواند نشانه آلودگی معرف، ظروف یا مسیر انتقال نمونه باشد.
• محدوده خطی منحنی کالیبراسیون: خطی بودن پاسخ باید در محدوده ای بررسی شود که نمونه های واقعی در آن قرار دارند. استفاده از یک منحنی گسترده بدون ارزیابی رفتار هر عنصر می تواند باعث شود بخشی از نقاط در ناحیه ای قرار گیرند که پاسخ دستگاه یا اثر ماتریس با فرض خطی ساده سازگار نیست.
• استاندارد کنترل کیفیت: استاندارد کنترل مستقل از نقاط اصلی کالیبراسیون می تواند برای بررسی صحت عملکرد روش در طول توالی استفاده شود. تغییر تدریجی نتیجه QC ممکن است نشانه Drift، آلودگی، تغییر شرایط پلاسما یا کاهش عملکرد سیستم ورود نمونه باشد و نباید صرفا به عنوان یک نوسان تصادفی تلقی شود.
• نمونه تکراری و Spike: تکرار اندازه گیری برای ارزیابی Precision و Spike برای بررسی Recovery می تواند اطلاعاتی ارائه کند که از یک نتیجه منفرد قابل استخراج نیست. در نمونه های پیچیده، ترکیب این کنترل ها کمک می کند مشخص شود خطا ناشی از دستگاه است یا از فرآیند آماده سازی و ماتریس نمونه سرچشمه می گیرد.

انتخاب خط تحلیلی و مدیریت تداخل های طیفی

یکی از مراحل تخصصی توسعه روش در ICP-OES، انتخاب طول موج مناسب برای هر عنصر است. نزدیک بودن خطوط نشر عناصر مختلف، وجود ساختارهای پیچیده در زمینه طیفی و افزایش شدت خطوط عناصر اصلی می تواند باعث شود یک خط قوی از عنصر مزاحم در محدوده خط عنصر هدف قرار گیرد. بنابراین انتخاب طول موج باید با مشاهده طیف نمونه واقعی و استانداردهای مرتبط انجام شود و صرفا بر اساس جدول خطوط نظری انجام نگیرد.

• انتخاب خط جایگزین برای عناصر دارای تداخل: اگر یک خط تحلیلی در نمونه واقعی تحت تاثیر عنصر دیگری قرار گیرد، استفاده از خط دوم همان عنصر می تواند گزینه مناسبی باشد؛ البته خط جایگزین باید از نظر حساسیت، زمینه طیفی و محدوده کاری بررسی شود. در نمونه های چندعنصری، داشتن چند گزینه برای هر عنصر انعطاف روش را افزایش می دهد.
• تصحیح زمینه در اطراف خط تحلیلی: Background می تواند در اثر تابش پیوسته، خطوط نزدیک سایر عناصر یا ساختار طیفی ماتریس ایجاد شود. محل انتخاب نقاط تصحیح زمینه باید به گونه ای باشد که خود تحت تاثیر یک خط مزاحم قرار نگیرد؛ در غیر این صورت تصحیح نرم افزاری ممکن است به جای حذف خطا، آن را وارد نتیجه نهایی کند.
• بررسی تداخل عناصر اصلی: در نمونه های معدنی و فلزی، عناصر اصلی ممکن است شدت نشر بسیار بیشتری نسبت به عناصر مورد نظر داشته باشند. انتخاب خطی که در نزدیکی خطوط بسیار قوی عناصر اصلی قرار گرفته باشد می تواند حساسیت ظاهری روش را کاهش دهد؛ بنابراین طیف کامل نمونه باید پیش از نهایی کردن Method بررسی شود.

تجهیزات جانبی و پیکربندی مناسب برای کاربری های مختلف

پیکربندی ICP-OES 5900 باید بر اساس نوع نمونه و حجم کاری آزمایشگاه انجام شود. تجهیزات جانبی صرفا امکانات تکمیلی نیستند و بعضی از آنها مستقیما بر پایداری ورود نمونه، زمان چرخه اندازه گیری، ایمنی کاربر و قابلیت اجرای روش اثر می گذارند. به همین دلیل، هنگام بررسی فروش دستگاه باید فهرست دقیق اجزای همراه از جمله Nebulizer، Spray Chamber، Torch، Pump Tubing، Autosampler و تجهیزات کنترل دما و تخلیه بررسی شود.

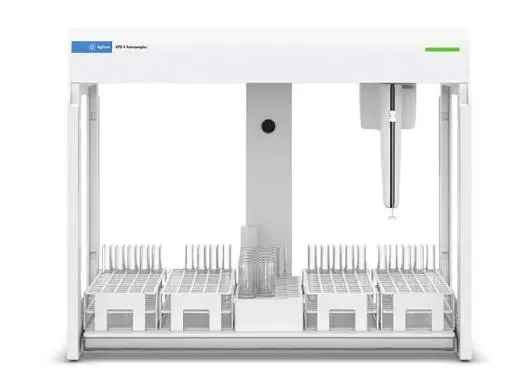

• Autosampler برای توالی های پرحجم: در آزمایشگاه های QC که تعداد زیادی نمونه در یک شیفت بررسی می شود، اتوسمپلر می تواند زمان دخالت مستقیم اپراتور را کاهش دهد. با این حال، ظرفیت سینی، نوع ظروف، حجم مورد نیاز هر آزمون، برنامه شستشو و امکان اجرای توالی استانداردهای کنترل باید متناسب با فرآیند واقعی آزمایشگاه بررسی شود.
• Nebulizer اختصاصی برای ماتریس های دشوار: نمونه های با درصد جامد بالا یا ترکیب شیمیایی غیرمعمول ممکن است به نبولایزر متناسب با همان ماتریس نیاز داشته باشند. انتخاب اشتباه می تواند موجب کاهش بازده Nebulization، گرفتگی یا نوسان سیگنال شود؛ بنابراین مشخصات محلول نمونه باید پیش از انتخاب Nebulizer در نظر گرفته شود.
• Spray Chamber متناسب با سرعت و نوع نمونه: طراحی محفظه اسپری روی میزان آئروسل ورودی به پلاسما اثر دارد. در روش هایی که پایداری و کنترل بار حلال اهمیت بالایی دارد، نوع Spray Chamber، دمای آن و شرایط انتقال نمونه باید در کنار سایر پارامترهای سیستم بررسی شوند و انتخاب آن صرفا بر اساس سازگاری مکانیکی انجام نشود.
• سیستم خنک کننده و مدیریت حرارت: بخش های مختلف ICP-OES در حین کار با بار حرارتی قابل توجهی مواجه هستند. سیستم خنک کننده مناسب به پایداری شرایط عملیاتی کمک می کند و در برخی پیکربندی ها برای عملکرد صحیح اجزای مرتبط با منبع و تجهیزات جانبی ضروری است؛ بنابراین ظرفیت و شرایط سرویس Chiller باید با مشخصات نصب دستگاه هماهنگ باشد.
• تجهیزات مخصوص نمونه های آلی: محلول های آلی می توانند رفتار متفاوتی در پلاسما ایجاد کنند و نیازمند توجه ویژه به شرایط ورود نمونه، تبخیر حلال و ایمنی سیستم باشند. در چنین کاربردهایی استفاده از تجهیزات و شرایط کاری سازگار با حلال باید پیش از راه اندازی روش تایید شود تا پایداری پلاسما و سلامت اجزای دستگاه حفظ شود.

چگونه پیکربندی جانبی را با نوع کار آزمایشگاه هماهنگ کنیم؟

برای آزمایشگاهی که بیشتر نمونه های آب و محلول های رقیق را بررسی می کند، اولویت تجهیزات ممکن است با آزمایشگاه معدن یا فولاد کاملا متفاوت باشد. در نمونه های معدنی، مقاومت در برابر جامدات و رسوب اهمیت بیشتری دارد، در حالی که در QC با حجم بالای نمونه، اتوماسیون و زمان چرخه اهمیت بیشتری پیدا می کند. بنابراین انتخاب Accessory باید از یک ماتریس کاربردی شامل نوع نمونه، حجم نمونه، غلظت عناصر، تعداد آزمون روزانه و روش آماده سازی آغاز شود.

در فرآیند خرید دستگاه، توجه به سازگاری تجهیزات جانبی با نمونه های واقعی آزمایشگاه می تواند از هزینه های اصلاح پیکربندی پس از نصب جلوگیری کند. یک سیستم با تجهیزات جانبی نامتناسب حتی در صورت برخورداری از منبع و اپتیک قدرتمند، ممکن است در کاربرد روزمره به ظرفیت تحلیلی مورد انتظار نرسد.

نصب، راه اندازی و آماده سازی اولیه 5900 ICP-OES

نصب ICP-OES یک فرآیند صرفا مکانیکی نیست و باید زیرساخت های گاز، برق، تهویه، تخلیه، خنک کاری و فضای سرویس همزمان بررسی شوند. پیش از انتقال دستگاه به محل نهایی، باید مسیر ورود تجهیزات، ابعاد محل نصب، دسترسی برای سرویس، ظرفیت سیستم تهویه و محل قرارگیری متعلقات مشخص باشد. برای دستگاه های پلاسمایی، مدیریت صحیح بخارات و گرمای تولیدشده نیز بخشی از طراحی آزمایشگاه است.

• آماده سازی زیرساخت برق: نوسان یا قطعی برق می تواند موجب توقف توالی نمونه، از دست رفتن داده های جاری و در شرایط نامناسب آسیب به تجهیزات الکترونیکی شود. مشخصات برق ورودی باید با الزامات سازنده مطابقت داشته باشد و برای آزمایشگاه های حساس، بررسی حفاظت در برابر نوسان و قطع ناگهانی نیز بخشی از طراحی زیرساخت باشد.
• تامین آرگون با خلوص و فشار مناسب: آرگون هم به عنوان گاز پلاسما و هم در بخش های مختلف مسیر عملیاتی دستگاه نقش دارد. کیفیت، فشار و ظرفیت تامین گاز باید با مصرف واقعی سیستم سازگار باشد؛ افت فشار یا ناخالصی نامناسب می تواند بر پایداری پلاسما و کیفیت اندازه گیری اثر بگذارد.
• تهویه و تخلیه بخارات: فرآیند تولید پلاسما و ورود نمونه به آن با تولید گرما و بخارات همراه است. سیستم Exhaust باید متناسب با شرایط دستگاه طراحی شود تا گرما و بخارات از محیط کار خارج شوند. طراحی نامناسب تهویه می تواند هم شرایط محیطی آزمایشگاه را تغییر دهد و هم روی پایداری تجهیزات اثر منفی داشته باشد.
• آماده سازی مسیر Sample Introduction: پس از نصب، مسیر پمپ، نبولایزر، Spray Chamber، Torch و شلنگ های انتقال باید از نظر اتصال صحیح و عدم نشتی بررسی شود. حتی یک اتصال ناقص می تواند باعث ورود هوا، کاهش انتقال نمونه یا تغییر فشار مسیر شود و خود را به صورت ناپایداری سیگنال نشان دهد.
• راه اندازی نرم افزار و تعریف روش: پس از تایید وضعیت سخت افزار، پارامترهای روش باید در ICP Expert تعریف شوند. عناصر، خطوط تحلیلی، شرایط مشاهده، استانداردها، Blank، QC و ترتیب نمونه ها باید با روش تایید شده آزمایشگاه هماهنگ باشند و از انتقال بدون بررسی Method میان دو کاربرد متفاوت خودداری شود.
• اجرای آزمون Blank و استاندارد پیش از نمونه واقعی: نخستین اجرای روش پس از نصب یا سرویس باید با نمونه های کنترل شده انجام شود. بررسی Background، پایداری سیگنال، وضعیت خطوط تحلیلی، پاسخ استاندارد و تکرارپذیری به اپراتور کمک می کند پیش از ورود نمونه های واقعی، خطاهای نصب یا تنظیمات روش را شناسایی کند.

رایان الکترون می تواند در بررسی مشخصات فنی، تجهیزات جانبی و الزامات کاربردی دستگاه های آنالیز عنصری، اطلاعات مورد نیاز آزمایشگاه را در فرآیند انتخاب سیستم لحاظ کند.

نگهداری، سرویس و پایش عملکرد ICP-OES 5900

پایداری بلندمدت ICP-OES 5900 فقط به کیفیت اولیه دستگاه وابسته نیست و نحوه نگهداری سیستم ورود نمونه، وضعیت مشعل، Nebulizer، Spray Chamber، شلنگ های پمپ، مسیر گاز و شرایط محیطی نیز در تداوم عملکرد آن نقش دارد. در یک آزمایشگاه پرکار، تجمع تدریجی رسوبات یا تغییر جزئی در انتقال نمونه ممکن است ابتدا به صورت افزایش پراکندگی نتایج ظاهر شود و در صورت ادامه کار، به افت حساسیت، تغییر Recovery یا ناپایداری کالیبراسیون منجر شود. بنابراین نگهداری باید به صورت برنامه ریزی شده و بر اساس میزان کارکرد و نوع ماتریس نمونه انجام شود.

پایش روزانه مسیر ورود نمونه

• بررسی Nebulizer پیش از شروع توالی: وضعیت پاشش آئروسل و یکنواختی انتقال نمونه باید بررسی شود، زیرا گرفتگی جزئی سوراخ نبولایزر ممکن است بدون توقف کامل دستگاه، شدت سیگنال را کاهش دهد. در صورت مشاهده تغییر غیرعادی در پاسخ استاندارد یا افزایش نوسان، بررسی Nebulizer باید پیش از تغییر پارامترهای نرم افزاری انجام شود.
• کنترل Spray Chamber و رسوبات داخلی: تجمع نمک یا مواد جامد روی سطوح داخلی محفظه اسپری می تواند مسیر انتقال آئروسل را تغییر دهد و باعث افزایش Background یا کاهش پایداری سیگنال شود. تناوب تمیزکاری باید بر اساس ترکیب نمونه تعیین شود و برای نمونه های با جامدات محلول بالا، کنترل این بخش اهمیت بیشتری دارد.
• بازرسی Torch و Injector: رسوب در ناحیه Injector یا تغییر وضعیت مشعل می تواند شکل پلاسما و انتقال آئروسل را تحت تاثیر قرار دهد. تغییر رنگ غیرمعمول، رسوب قابل مشاهده، ترک یا آسیب حرارتی از نشانه هایی هستند که باید پیش از ادامه کار بررسی شوند تا مشکل به صورت زنجیره ای به سایر اجزای سیستم منتقل نشود.
• کنترل شلنگ های پمپ پریستالتیک: فرسودگی شلنگ می تواند دبی انتقال نمونه یا محلول شستشو را تغییر دهد. این تغییر گاهی به شکل Drift تدریجی یا کاهش تکرارپذیری ظاهر می شود و ممکن است با مشکل کالیبراسیون اشتباه گرفته شود؛ بنابراین وضعیت شلنگ و اتصالات باید در برنامه نگهداری دوره ای قرار گیرد.
• بررسی Blank پس از نمونه های با غلظت بالا: اگر پس از یک نمونه غلیظ، Blank یا نمونه کم غلظت مقدار غیرعادی نشان دهد، احتمال Carryover باید بررسی شود. افزایش زمان شستشو، انتخاب محلول شستشوی مناسب و طراحی صحیح ترتیب نمونه ها می تواند از انتقال بخشی از آنالیت نمونه قبلی به نمونه بعدی جلوگیری کند.

عیب یابی بر اساس رفتار سیگنال و نتیجه تحلیلی

عیب یابی حرفه ای در ICP-OES نباید با تغییر تصادفی پارامترهای روش آغاز شود. ابتدا باید مشخص شود مشکل در کدام بخش از زنجیره اندازه گیری ایجاد شده است؛ آماده سازی نمونه، انتقال محلول، تولید آئروسل، پلاسما، مسیر اپتیکی، کالیبراسیون یا پردازش داده. تحلیل الگوی خطا معمولا اطلاعات بیشتری نسبت به بررسی یک نتیجه منفرد ارائه می دهد.

• کاهش همزمان سیگنال چند عنصر: اگر شدت خطوط بسیاری از عناصر به صورت همزمان کاهش پیدا کند، احتمال دارد مشکل در انتقال نمونه، Nebulization، شرایط پلاسما یا وضعیت استاندارد وجود داشته باشد. در چنین شرایطی، بررسی یک عنصر منفرد و تغییر طول موج آن معمولا اولین اقدام منطقی نیست و باید ابتدا عملکرد عمومی سیستم بررسی شود.
• افت یک عنصر در حالی که سایر عناصر پایدار هستند: کاهش پاسخ تنها برای یک عنصر می تواند با انتخاب خط تحلیلی، تداخل طیفی، تغییر شرایط Background یا مشکل در استاندارد همان عنصر مرتبط باشد. مقایسه خط اصلی با یک خط جایگزین و بررسی طیف واقعی نمونه می تواند مشخص کند مشکل ماهیت اپتیکی دارد یا از آماده سازی استاندارد ناشی شده است.
• افزایش تدریجی Drift در طول توالی: Drift ممکن است در اثر تغییر دمای محیط، رسوب در مسیر نمونه، تغییر شرایط پلاسما، فرسودگی شلنگ یا ناپایداری استاندارد ایجاد شود. اگر کنترل کیفیت در ابتدای توالی مناسب ولی در انتهای آن خارج از محدوده باشد، باید روند تغییرات در طول زمان بررسی شود و صرفا کالیبراسیون مجدد به عنوان راه حل انتخاب نشود.
• افزایش Background یا نویز طیفی: افزایش زمینه می تواند ناشی از آلودگی، شرایط نامناسب نمونه، انتخاب نامناسب طول موج، تداخل طیفی یا تغییر شرایط اپتیکی باشد. مقایسه Blank، استاندارد و نمونه واقعی در یک طول موج مشخص می تواند به تفکیک منبع خطا کمک کند.
• نوسان شدید نتایج تکراری: اگر یک نمونه در چند تکرار پاسخ های پراکنده ایجاد کند، یکنواختی انتقال نمونه و پایداری آئروسل باید بررسی شود. حباب در مسیر نمونه، گرفتگی نسبی نبولایزر، تغییر سرعت پمپ یا ناهمگنی محلول می تواند باعث نوسان هایی شود که با افزایش تعداد تکرارها برطرف نمی شوند.
• عدم عبور استاندارد کنترل از معیار پذیرش: پیش از تغییر منحنی کالیبراسیون باید بررسی شود که استاندارد به درستی آماده شده، تاریخ و شرایط نگهداری آن مناسب بوده و مسیر نمونه آلوده نشده باشد. در غیر این صورت، اصلاح نرم افزاری منحنی ممکن است یک مشکل فیزیکی یا شیمیایی را پنهان کند و اعتبار کل توالی را کاهش دهد.

چه زمانی مشکل از دستگاه نیست؟

در بسیاری از موارد، اختلاف نتیجه با مقدار مورد انتظار به خود دستگاه مربوط نیست. هضم ناقص، رقیق سازی اشتباه، آلودگی اسید، انتخاب نامناسب طول موج، اختلاف ماتریس استاندارد و نمونه یا تغییر شرایط نگهداری محلول می تواند نتیجه را تغییر دهد. بنابراین قبل از درخواست تعمیر دستگاه، باید Blank، استاندارد کنترل، نمونه تکراری و سوابق آماده سازی بررسی شوند تا منبع خطا با شواهد کافی مشخص شود.

سرویس دوره ای و افزایش طول عمر اجزای مصرفی

سرویس ICP-OES 5900 باید بر مبنای وضعیت واقعی سیستم انجام شود. استفاده از یک برنامه ثابت بدون توجه به تعداد نمونه و نوع ماتریس ممکن است برای آزمایشگاه های مختلف مناسب نباشد. آزمایشگاهی که عمدتا نمونه های آب رقیق اندازه گیری می کند با آزمایشگاهی که روزانه هضم سنگ، محلول فلزی یا نمونه های با نمک بالا را وارد دستگاه می کند، نیاز نگهداری یکسانی ندارد.

• تنظیم دوره سرویس بر اساس بار کاری: تعداد ساعت روشن بودن دستگاه به تنهایی معیار مناسبی برای تعیین سرویس نیست. تعداد نمونه، مقدار جامدات محلول، نوع اسید، استفاده از حلال های آلی و دفعات ورود نمونه های غلیظ باید در تعیین فاصله بازرسی قطعات مصرفی لحاظ شوند.
• ثبت سوابق تعمیر و تعویض قطعات: ثبت زمان تعویض Nebulizer، Torch، Injector، شلنگ پمپ و سایر اجزای مصرفی امکان شناسایی روند خرابی را فراهم می کند. اگر فاصله میان تعویض یک قطعه به تدریج کاهش یابد، ممکن است شرایط نمونه یا روش شستشو نیاز به بازنگری داشته باشد.
• تمیزکاری متناسب با ماهیت رسوب: همه رسوبات را نباید با یک روش پاک کرد. رسوبات معدنی، نمک ها و بقایای مواد آلی رفتار متفاوتی دارند و استفاده از محلول تمیزکننده نامناسب می تواند به قطعات آسیب بزند. روش تمیزکاری باید با جنس قطعه و دستورالعمل سازنده سازگار باشد.
• کنترل مسیر گاز و اتصالات: نشتی یا افت فشار در مسیر گاز می تواند پایداری پلاسما را کاهش دهد و در برخی شرایط باعث خاموش شدن منبع شود. بررسی اتصالات، شیلنگ ها، رگلاتورها و وضعیت تامین آرگون باید بخشی از سرویس دوره ای باشد، به ویژه در آزمایشگاه هایی که دستگاه به صورت مداوم کار می کند.
• بازبینی عملکرد پس از سرویس: تعویض قطعه به تنهایی به معنی بازگشت دستگاه به وضعیت تایید شده نیست. پس از سرویس باید Blank، استاندارد، تکرارپذیری و کنترل کیفیت بررسی شوند تا مشخص شود تغییر قطعه موجب تغییر ناخواسته در پاسخ تحلیلی نشده است.

مقایسه کاربردی خانواده تجهیزات Agilent برای آنالیز عنصری

انتخاب میان ICP-OES، ICP-MS و ICP-MS/MS زمانی دقیق تر انجام می شود که نیاز تحلیلی، سطح غلظت و نوع تداخل ها همزمان بررسی شوند. 5900 ICP-OES برای طیف وسیعی از کاربردهای چندعنصری طراحی شده است، در حالی که 7850 ICP-MS و 8900 ICP-QQQ برای کاربردهایی با نیاز متفاوت به حساسیت و کنترل تداخل های جرمی مورد استفاده قرار می گیرند. جدول زیر این تفاوت را از دیدگاه انتخاب روش نشان می دهد.

چه زمانی ICP-OES نسبت به فناوری های جرمی انتخاب منطقی تری است؟

اگر بخش عمده نمونه های آزمایشگاه در محدوده ای قرار داشته باشند که ICP-OES بتواند آنها را با حساسیت مورد نیاز اندازه گیری کند، استفاده از فناوری نشر اتمی می تواند فرآیند چندعنصری را با ساختار ساده تری نسبت به روش های جرمی پیشرفته انجام دهد. در مقابل، اگر هدف اصلی اندازه گیری عناصر در سطوح بسیار پایین باشد یا تداخل های جرمی خاص مانع دستیابی به نتیجه معتبر شوند، بررسی ICP-MS یا ICP-MS/MS ضرورت بیشتری پیدا می کند.

در حوزه اسپکتروسکوپی اتمی، انتخاب فناوری باید بر اساس روش آزمون و محدودیت های نمونه انجام شود و صرفا با مقایسه تعداد امکانات دستگاه ها نمی توان مناسب ترین پلتفرم را تعیین کرد. برای مثال، وجود تعداد زیادی عنصر هدف در یک روش روتین ممکن است مزیت ICP-OES را برجسته کند، در حالی که یک روش محدود با نیاز به حساسیت Ultra-trace می تواند به فناوری جرمی نیاز داشته باشد.

عوامل تعیین کننده قیمت و هزینه مالکیت ICP-OES 5900

قیمت ICP-OES 5900 تابع یک عامل واحد نیست و پیکربندی دستگاه، تجهیزات Sample Introduction، اتوسمپلر، تجهیزات خنک کننده، متعلقات نصب، آموزش، خدمات فنی و شرایط تامین می توانند روی هزینه نهایی اثر بگذارند. علاوه بر هزینه اولیه، باید مصرف آرگون، مواد مصرفی، قطعاتی مانند Nebulizer و Torch، هزینه سرویس و زمان توقف احتمالی دستگاه نیز در محاسبه هزینه مالکیت لحاظ شوند.

• پیکربندی اپتیکی و عملکرد مورد نیاز: نوع معماری مشاهده پلاسما و سطح قابلیت های دستگاه باید با روش های واقعی آزمایشگاه تطبیق داده شود. پرداخت هزینه برای قابلیتی که در روش های جاری استفاده نمی شود لزوما ارزش عملی ایجاد نمی کند، در حالی که حذف یک قابلیت ضروری می تواند بعدها هزینه ارتقای سیستم را افزایش دهد.
• تجهیزات ورود نمونه: انتخاب Nebulizer، Spray Chamber و Torch بر اساس نوع نمونه روی هزینه اولیه و هزینه نگهداری اثر دارد. قطعه ای که برای یک محلول ساده عملکرد مناسبی دارد ممکن است برای نمونه های پرجامد یا آلی انتخاب مناسبی نباشد و در نتیجه هزینه تعمیر و تعویض را افزایش دهد.
• اتوماسیون و ظرفیت نمونه: در آزمایشگاه های با حجم بالای نمونه، اتوسمپلر و امکانات مدیریت توالی می توانند زمان اپراتور را کاهش دهند. بنابراین ارزش اقتصادی تجهیزات جانبی باید بر اساس تعداد نمونه روزانه و هزینه نیروی انسانی بررسی شود، نه فقط قیمت خرید اولیه.
• هزینه مواد مصرفی و سرویس: مصرف آرگون، شلنگ های پمپ، قطعات مسیر نمونه و برنامه های سرویس دوره ای بخشی از هزینه واقعی مالکیت هستند. مقایسه دو دستگاه تنها بر اساس قیمت اولیه می تواند تفاوت قابل توجهی در هزینه عملیاتی سالانه ایجاد کند.
• سطح خدمات فنی و آموزش: نصب اصولی، آموزش اپراتور و دسترسی به خدمات تخصصی می تواند زمان رسیدن دستگاه به عملکرد روتین را کاهش دهد. در تجهیزات پیچیده، کیفیت خدمات فنی بخشی از ارزش واقعی پیکربندی تامین شده محسوب می شود.

در تصمیم گیری مربوط به فروش دستگاه نیز باید مشخص شود سیستم ارائه شده دقیقا شامل چه تجهیزات و خدماتی است. مقایسه یک دستگاه با پیکربندی کامل با دستگاهی که بخشی از متعلقات آن جداگانه ارائه می شود، از نظر اقتصادی و فنی قابل اتکا نیست و ممکن است تفاوت هزینه واقعی را پنهان کند.

معیارهای نهایی برای انتخاب، بهره برداری و حفظ اعتبار نتایج

انتخاب ICP-OES 5900 زمانی بیشترین ارزش عملی را ایجاد می کند که دستگاه، روش تحلیلی، آماده سازی نمونه و فرآیند کنترل کیفیت به عنوان یک سیستم واحد دیده شوند. یک آزمایشگاه ممکن است از نظر سخت افزاری دستگاه قدرتمندی در اختیار داشته باشد، اما اگر استانداردها با ماتریس نمونه سازگار نباشند، خطوط تحلیلی به درستی انتخاب نشده باشند یا مسیر ورود نمونه به طور منظم پایش نشود، ظرفیت واقعی سیستم به نتیجه مطلوب منجر نخواهد شد.

• تطبیق فناوری با هدف تحلیلی: پیش از انتخاب دستگاه باید مشخص شود هدف، آنالیز روتین چندعنصری، کنترل کیفیت صنعتی، اندازه گیری Trace یا بررسی Ultra-trace است. این تفکیک مشخص می کند ICP-OES، ICP-MS یا ICP-MS/MS کدام مسیر تحلیلی را باید بیشتر مورد بررسی قرار دهد.
• تطبیق روش با سخت ترین ماتریس: پیکربندی دستگاه نباید فقط برای ساده ترین نمونه آزمایشگاه انتخاب شود. اگر بخشی از فعالیت شامل نمونه های پرنمک، هضم خاک، فلزات، مواد آلی یا محلول های فرآیندی است، این نمونه ها باید در انتخاب تجهیزات Sample Introduction و شرایط پلاسما لحاظ شوند.
• اعتبارسنجی قبل از ورود به کار روتین: عملکرد سیستم باید با معیارهای مشخصی مانند Precision، Recovery، Blank، پایداری کالیبراسیون و رفتار استاندارد کنترل ارزیابی شود. این فرآیند مشخص می کند روش انتخاب شده فقط از نظر تئوری مناسب است یا در شرایط واقعی آزمایشگاه نیز عملکرد قابل اتکا دارد.
• پایش روند عملکرد دستگاه: ثبت نتایج کنترل کیفیت در طول زمان امکان شناسایی تغییرات تدریجی را فراهم می کند. افزایش تدریجی Drift یا تغییر Recovery ممکن است پیش از بروز خرابی آشکار، نشانه نیاز به تمیزکاری، تعویض قطعه مصرفی یا بررسی روش باشد.
• تفکیک خطای دستگاه از خطای آماده سازی: در صورت مشاهده نتیجه غیرعادی، ابتدا باید Blank، استاندارد، نمونه تکراری و وضعیت مسیر نمونه بررسی شوند. این رویکرد از تعمیرات غیرضروری جلوگیری می کند و باعث می شود تصمیم فنی بر اساس شواهد تحلیلی گرفته شود.

رایان الکترون می تواند اطلاعات فنی مربوط به تجهیزات آنالیز دستگاهی آزمایشگاهی را در کنار کاربرد، پیکربندی و نیازهای عملیاتی هر آزمایشگاه بررسی کند.

رایان الکترون امکان بررسی و مقایسه مدل های مختلف تجهیزات اسپکتروسکوپی اتمی را بر اساس مشخصات فنی و کاربردهای مورد نظر فراهم می کند.
