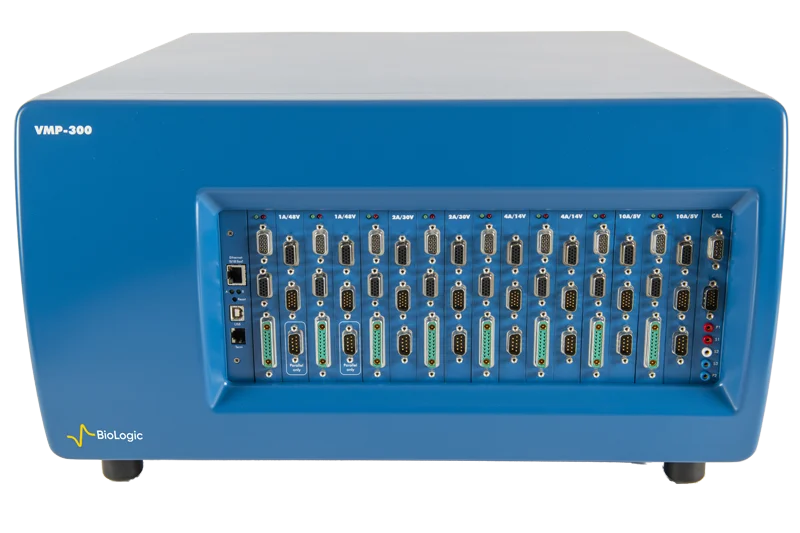

پتانسیواستات VMP-300

پتانسیواستات VMP-300 یکی از سامانه های چندکاناله رده Premium برند Biologic است که برای آزمایش های الکتروشیمیایی پیشرفته، بررسی رفتار باتری ها، مطالعه مواد الکترودی و اجرای آزمون های EIS طراحی شده است. معماری چندکاناله این دستگاه امکان انجام هم زمان چند آزمایش الکتروشیمیایی را فراهم می کند و در پروژه هایی که تعداد سلول های مورد آزمون یا حجم داده های مقایسه ای زیاد است، مزیت مهمی نسبت به پتانسیواستات های تک کاناله ایجاد می کند.

VMP-300 در ساختار پایه از جریان ±500 mA پشتیبانی می کند و با استفاده از Booster می توان ظرفیت جریان آن را برای آزمون هایی که به جریان بالاتر نیاز دارند توسعه داد. این قابلیت باعث می شود دستگاه تنها به اندازه گیری های جریان پایین محدود نباشد و در طیف گسترده ای از مطالعات الکتروشیمیایی، از مشخصه یابی مواد تا ارزیابی عملکرد سلول های باتری، قابل استفاده باشد. یکی از مشخصه های مهم این مدل، قابلیت انجام EIS در محدوده فرکانسی بالا است. دستیابی به فرکانس هایی تا 11 MHz امکان تفکیک بهتر مولفه های مختلف پاسخ امپدانسی را فراهم می کند و به پژوهشگر اجازه می دهد رفتارهای مرتبط با مقاومت اهمی، انتقال بار، لایه های سطحی و فرآیندهای وابسته به فرکانس را با جزئیات بیشتری بررسی کند.

در آزمون باتری، معماری چندکاناله VMP-300 اهمیت ویژه ای پیدا می کند؛ زیرا می توان چند سلول، چند ماده الکترودی یا چند شرایط آزمایشی را به صورت موازی تحت کنترل قرار داد. برای مثال، مقایسه عملکرد الکترودهای گرافیتی، مواد کاتدی مبتنی بر NMC یا سامانه های مختلف الکترولیت را می توان با کاهش اختلاف شرایط آزمایش بین کانال ها انجام داد.

در مطالعات مواد نیز مزیت VMP-300 تنها به تعداد کانال ها محدود نمی شود. کنترل پتانسیل و اندازه گیری جریان در کنار قابلیت EIS امکان بررسی تغییرات الکتروشیمیایی سطح، سینتیک واکنش انتقال بار و پاسخ امپدانسی مواد رسانا، پوشش ها و الکترودهای جدید را فراهم می کند. به همین دلیل این دستگاه می تواند در آزمایشگاه های تحقیقاتی که هم زمان به روش های مختلف مشخصه یابی الکتروشیمیایی نیاز دارند، نقش یک پلتفرم اندازه گیری چندمنظوره را داشته باشد.

رایان الکترون می تواند در زمینه تجهیزات الکتروشیمیایی و سامانه های اندازه گیری پیشرفته، VMP-300 را برای پروژه هایی که به تست چندکاناله، EIS و کنترل دقیق شرایط آزمایش نیاز دارند، در ساختار تجهیزات آزمایشگاهی و تحقیقاتی معرفی کند.

در ارزیابی خرید پتانسیواستات VMP-300، تعداد کانال ها تنها یک معیار انتخاب نیست و باید معماری آزمایش، محدوده جریان، نیاز به EIS، نوع سلول الکتروشیمیایی و امکان توسعه با Booster نیز هم زمان بررسی شود. فروش چنین سامانه ای نیز زمانی معنا پیدا می کند که پیکربندی دستگاه با روش آزمون و ظرفیت واقعی آزمایشگاه تطبیق داشته باشد؛ بنابراین قیمت VMP-300 را نمی توان مستقل از پیکربندی و نیازهای عملیاتی پروژه ارزیابی کرد.

معماری چندکاناله VMP-300 چه تفاوتی در اندازه گیری الکتروشیمیایی ایجاد می کند؟

مهم ترین ویژگی معماری VMP-300، فراهم کردن چند مسیر مستقل برای کنترل و اندازه گیری الکتروشیمیایی است. این ساختار برای آزمایش هایی مناسب است که در آنها مقایسه چند سلول یا چند ماده باید تحت شرایط قابل کنترل انجام شود. در چنین کاربردی، هر کانال می تواند به یک سلول یا یک پیکربندی آزمایشی اختصاص پیدا کند و داده های حاصل برای تحلیل عملکرد، پایداری یا تغییرات الکتروشیمیایی در کنار یکدیگر قرار گیرند.

کنترل مستقل کانال ها برای آزمون های مقایسه ای

در یک آزمایش باتری، تفاوت میان دو الکترود مشابه ممکن است در محدوده ظرفیت، مقاومت داخلی یا پاسخ امپدانسی ظاهر شود. استفاده از معماری چندکاناله اجازه می دهد سلول های مختلف در یک سامانه اندازه گیری واحد بررسی شوند و مقایسه داده ها با کنترل بهتر شرایط الکتریکی انجام گیرد. این ویژگی در پروژه های R&D که تعداد نمونه های قابل آزمون بالا است، مستقیما بر بهره وری فرآیند مشخصه یابی اثر می گذارد.

EIS در مطالعات مواد و سلول های الکتروشیمیایی

قابلیت EIS تا 11 MHz، VMP-300 را برای پروژه هایی مناسب می کند که پاسخ فرکانسی سامانه بخشی از اطلاعات اصلی آزمایش است. در یک سلول باتری، برای نمونه، طیف امپدانس می تواند اطلاعاتی درباره مقاومت سری، فرآیند انتقال بار و رفتار لایه های سطحی ارائه دهد؛ در حالی که در مطالعه یک پوشش روی فولاد، تغییر شکل پاسخ امپدانسی می تواند با تغییر وضعیت سدکنندگی و فرآیندهای خوردگی مرتبط باشد.

توسعه دامنه جریان برای کاربردهای متنوع

جریان پایه ±500 mA برای طیف گسترده ای از آزمون های تحقیقاتی مناسب است و امکان توسعه جریان با Booster، دامنه کاربرد VMP-300 را فراتر از آزمایش های جریان پایین و متوسط می برد. انتخاب Booster باید بر اساس جریان مورد نیاز سلول، سطح توان، نوع بار الکتروشیمیایی و روش آزمون انجام شود تا ظرفیت توسعه یافته دستگاه با شرایط واقعی اندازه گیری همخوان باشد.

با توجه به کاربردهای پژوهشی پتانسیواستات VMP-300، انتخاب تجهیزات متناسب با نیازهای آزمایشگاهی اهمیت زیادی دارد. برای آشنایی با مدل‌های موجود و اطلاع از گزینه‌های عرضه‌شده، می‌توانید قیمت و فروش تجهیزات الکتروشیمی آزمایشگاهی را بررسی کنید و دستگاه مناسب را بر اساس مشخصات فنی و نوع آزمون انتخاب کنید.

مشخصات کلیدی VMP-300 در یک نگاه

ترکیب تعداد کانال بالا، قابلیت EIS در فرکانس بالا و امکان توسعه جریان، VMP-300 را از نظر معماری در گروه پتانسیواستات هایی قرار می دهد که برای آزمایشگاه های تحقیقاتی با حجم بالای آزمون طراحی شده اند. مشخصات زیر مهم ترین پارامترهایی را نشان می دهد که هنگام تحلیل توانایی این مدل باید در کنار نوع کاربرد در نظر گرفته شوند.

VMP-300 چگونه برای تحقیقات الکتروشیمیایی چندکاناله عمل می کند؟

VMP-300 برای آزمایشگاه هایی طراحی شده است که در آنها اندازه گیری الکتروشیمیایی به یک کانال محدود نمی شود و پژوهشگر باید چند سلول یا چند وضعیت آزمایشی را در یک ساختار یکپارچه بررسی کند. معماری چندکاناله این دستگاه امکان اختصاص کانال های مستقل به سلول های مختلف را فراهم می کند؛ در نتیجه می توان رفتار مواد، الکترودها یا سلول های باتری را در شرایط متفاوت بررسی و داده های حاصل را برای مقایسه مستقیم در یک محیط اندازه گیری واحد تحلیل کرد.

این معماری در پروژه های تحقیقاتی زمانی اهمیت بیشتری پیدا می کند که تغییر یک پارامتر مانند ترکیب الکترولیت، نوع ماده فعال، ضخامت پوشش یا شرایط شارژ و دشارژ باید با سایر آزمایش ها مقایسه شود. در چنین شرایطی، افزایش تعداد کانال ها فقط باعث افزایش ظرفیت آزمایشگاه نمی شود، بلکه امکان طراحی ماتریس آزمایشی منظم تر و کاهش زمان مورد نیاز برای اجرای مجموعه آزمون ها را نیز فراهم می کند. پیش از خرید پتانسیواستات VMP-300، مطالعه این متن به شما در انتخاب بهتر مدل دستگاه کمک شایانی می کند.

کنترل پتانسیل و اندازه گیری جریان در یک مسیر بازخوردی

در یک آزمایش پتانسیواستاتیک، دستگاه باید پتانسیل مورد نظر را نسبت به الکترود مرجع کنترل کند و جریان حاصل از واکنش الکتروشیمیایی را با دقت مناسب اندازه گیری نماید. VMP-300 این فرآیند را در کانال های مختلف انجام می دهد و به پژوهشگر اجازه می دهد رفتار جریان را در برابر تغییرات اعمال شده در پتانسیل یا برنامه زمانی آزمایش بررسی کند.

• کنترل پتانسیل با حساسیت بالا: تغییرات پتانسیل اعمال شده مستقیما بر سرعت واکنش های اکسایش و کاهش، چگالی جریان و وضعیت قطبش الکترود اثر می گذارد. بنابراین پایداری حلقه کنترل در آزمایش هایی مانند منحنی های پلاریزاسیون، ولتامتری و مطالعات خوردگی، مستقیما بر کیفیت داده های نهایی اثرگذار است.
• اندازه گیری جریان در چند کانال: اندازه گیری جریان هر کانال امکان مقایسه رفتار الکترودهای مختلف را فراهم می کند. برای نمونه، در مقایسه چند ماده کاتدی باتری، اختلاف جریان حاصل می تواند برای تحلیل فعالیت الکتروشیمیایی و تفاوت پاسخ سلول ها مورد استفاده قرار گیرد.
• رزولوشن جریان در مطالعات حساس: قابلیت اندازه گیری جریان در محدوده بسیار پایین، امکان مشاهده تغییرات کوچک سیگنال را در آزمایش های حساس فراهم می کند. این ویژگی در بررسی فرآیندهای آهسته سطحی، جریان های نشتی و برخی مطالعات خوردگی و پوشش اهمیت بیشتری پیدا می کند.

چرا محدوده EIS تا 11 MHz برای VMP-300 اهمیت دارد؟

در طیف سنجی امپدانس الکتروشیمیایی، پاسخ سیستم در فرکانس های مختلف ثبت می شود و شکل این پاسخ می تواند اطلاعات متفاوتی از فرآیندهای الکتروشیمیایی ارائه کند. محدوده فرکانسی گسترده VMP-300 از 11 MHz تا 10 µHz باعث می شود بتوان رفتارهای سریع و کند را در یک برنامه EIS دنبال کرد و تغییرات امپدانس را در بازه وسیعی از زمان های مشخصه بررسی نمود.

در فرکانس های بالاتر، پاسخ اندازه گیری می تواند بیشتر تحت تاثیر مقاومت های سری، اتصالات، رسانندگی الکترولیت و عناصر انگلی مدار قرار گیرد. با حرکت به سمت فرکانس های پایین تر، فرآیندهایی مانند انتقال بار، لایه دوگانه، نفوذ گونه های فعال و پدیده های سطحی فرصت بیشتری برای آشکار شدن در پاسخ امپدانسی پیدا می کنند. به همین دلیل، گستردگی محدوده EIS تنها یک عدد فنی نیست و مستقیما بر دامنه اطلاعات قابل استخراج از یک سلول الکتروشیمیایی اثر دارد. لازم به ذکر است که تمایز قیمت پتانسیواستات VMP-300 با دیگر دستگاه های مشابه به دلیل قابلیت و فناوری های پیشرفته آن می باشد.

کاربرد VMP-300 در تحلیل باتری و مواد الکترودی

در مطالعات باتری، چندکاناله بودن VMP-300 امکان بررسی هم زمان چند سلول یا چند ترکیب آزمایشی را فراهم می کند. برای مثال، پژوهشگر می تواند رفتار یک آند گرافیتی را در چند شرایط الکترولیتی مقایسه کند یا پاسخ چند سلول دارای کاتد NMC را تحت برنامه های یکسان شارژ و دشارژ قرار دهد. این ساختار برای مطالعات مقایسه ای که تکرارپذیری شرایط بین نمونه ها اهمیت دارد، ارزش عملی بالایی دارد.

در تحلیل EIS یک سلول لیتیوم یونی نیز می توان تغییرات امپدانس را در طول چرخه های شارژ و دشارژ دنبال کرد. افزایش مولفه های مقاومتی یا تغییر شکل قوس های امپدانسی می تواند با تغییرات فصل مشترک الکترود و الکترولیت، انتقال بار یا تشکیل و رشد لایه های سطحی مرتبط باشد. در چنین کاربردی، توانایی ثبت پاسخ فرکانسی در کنار کنترل الکتروشیمیایی، VMP-300 را به ابزار مناسبی برای مطالعات R&D باتری تبدیل می کند.

بررسی مواد و پوشش های الکتروشیمیایی با VMP-300

در پژوهش های مواد، می توان هر کانال را برای یک ماده یا ساختار الکترودی متفاوت اختصاص داد. برای مثال، مقایسه الکترودهای مبتنی بر اکسید منگنز، کربن متخلخل و مواد کامپوزیتی را می توان با یک برنامه آزمایشی مشخص انجام داد و پاسخ جریان یا امپدانس آنها را در شرایط کنترل شده مقایسه کرد.

در ارزیابی پوشش های ضدخوردگی نیز EIS می تواند تغییرات ویژگی های حفاظتی پوشش را در طول زمان آشکار کند. برای نمونه، پوشش اپوکسی روی فولاد کربنی در محلول NaCl با پیشرفت نفوذ الکترولیت می تواند تغییراتی در پاسخ امپدانسی نشان دهد. مقایسه این تغییرات میان چند فرمولاسیون پوشش، یکی از کاربردهایی است که معماری چندکاناله می تواند زمان اجرای پروژه را کاهش دهد.

مقایسه VMP-300 با دیگر پتانسیواستات های BioLogic برای انتخاب معماری مناسب

تفاوت مدل های BioLogic تنها در مقدار جریان یا تعداد کانال خلاصه نمی شود. انتخاب میان VMP-300، VSP-300، VMP-3e، VSP-3e، SP-300، SP-150e و SP-200 باید بر اساس تعداد سلول های مورد آزمون، نیاز به EIS در فرکانس بالا، حساسیت جریان و امکان توسعه جریان انجام شود.

VMP-300 یا VSP-300؛ کدام معماری برای آزمایشگاه چندکاناله مناسب تر است؟

اگر اولویت اصلی آزمایشگاه تعداد زیاد کانال باشد، VMP-300 با ظرفیت تا 16 کانال مزیت مشخصی دارد. در مقابل، VSP-300 با تعداد کانال کمتر برای ساختارهایی مناسب است که علاوه بر چندکاناله بودن، مدیریت کاربری و دسترسی هم زمان به سامانه برای یک محیط آزمایشگاهی چندکاربره اهمیت دارد. هر دو مدل در رده Premium قرار می گیرند و محدوده EIS تا 11 MHz را ارائه می کنند، اما ظرفیت کانال و معماری استفاده از آنها متفاوت است.

برای پروژه ای که هدف آن اجرای آزمون های متعدد باتری، مقایسه مواد الکترودی یا انجام مجموعه ای از اندازه گیری های EIS است، افزایش تعداد کانال VMP-300 می تواند ظرفیت عملیاتی آزمایشگاه را به شکل محسوسی افزایش دهد. در چنین شرایطی، خرید دستگاه بر مبنای تعداد آزمون های روزانه و تعداد سلول های مورد نیاز برای پایش هم زمان، منطقی تر از انتخاب صرفا بر اساس حداکثر جریان است.

در تجهیزات الکتروشیمی، فروش VMP-300 باید همراه با بررسی ساختار آزمون و نیازهای توسعه ای آزمایشگاه انجام شود؛ زیرا استفاده از کانال های متعدد، Booster و سامانه های جانبی زمانی ارزش واقعی ایجاد می کند که با روش های اندازه گیری مورد استفاده همخوان باشند.

رایان الکترون در بررسی پتانسیواستات های چندکاناله می تواند تفاوت معماری VMP-300 با مدل های تک کاناله و چندکاناله دیگر را بر اساس نوع آزمون، تعداد سلول ها و نیاز به EIS مورد توجه قرار دهد.

مشخصات فنی VMP-300 چگونه بر کیفیت داده های الکتروشیمیایی اثر می گذارد؟

در ارزیابی یک پتانسیواستات چندکاناله، تعداد کانال به تنهایی معیار کافی برای سنجش توانایی دستگاه نیست. در VMP-300، ترکیب تعداد کانال، دامنه ولتاژ کنترل، جریان پایه، قابلیت توسعه با Booster، محدوده گسترده EIS و حساسیت اندازه گیری جریان تعیین می کند که دستگاه تا چه اندازه می تواند یک پروژه الکتروشیمیایی را از مرحله آزمون اولیه تا مطالعات پیشرفته و مقایسه ای پوشش دهد. این ترکیب برای آزمایشگاه هایی اهمیت دارد که به جای یک اندازه گیری منفرد، مجموعه ای از آزمایش های وابسته به یکدیگر را اجرا می کنند.

در رده Premium، VMP-300 با معماری تا 16 کانال، امکان تعریف تعداد زیادی مسیر اندازه گیری را فراهم می کند. چنین ظرفیتی در مطالعات باتری، مواد و EIS به پژوهشگر اجازه می دهد چند سلول یا چند ترکیب آزمایشی را در یک پلتفرم مشترک بررسی کند و از داده های حاصل برای تحلیل اختلاف عملکرد، تغییرات سینتیکی و پایداری الکتروشیمیایی استفاده نماید.

ولتاژ کنترل و نقش آن در رفتار الکترود

محدوده کنترل ±10 V و امکان تنظیم در بازه های پایین تر تا ±30 mV، انعطاف لازم برای روش هایی با دامنه های مختلف پتانسیل را فراهم می کند. در آزمایش هایی که تغییرات کوچک پتانسیل می تواند پاسخ جریان را به شکل محسوسی تغییر دهد، دقت کنترل پتانسیل اهمیت مستقیم در تعیین موقعیت و شکل پاسخ الکتروشیمیایی دارد.

• کنترل در دامنه پتانسیل پایین: تنظیم پتانسیل در محدوده های کوچک برای مطالعات حساس مانند EIS، بررسی ناحیه خطی پاسخ و تحلیل اختلالات کوچک اطراف پتانسیل کاری اهمیت دارد. در این حالت، دامنه تحریک باید به اندازه ای انتخاب شود که رفتار سیستم از حالت خطی مورد انتظار خارج نشود.
• دامنه کنترل گسترده: دسترسی به محدوده بالاتر پتانسیل، استفاده از VMP-300 را برای سلول ها و واکنش هایی که به پنجره پتانسیلی بزرگ تری نیاز دارند امکان پذیر می کند. انتخاب این محدوده باید بر اساس پایداری الکترولیت، ماده الکترود و واکنش های جانبی احتمالی انجام شود.
• اثر کنترل پتانسیل بر تکرارپذیری: در آزمایش های چندکاناله، ثبات شرایط اعمالی اهمیت بیشتری پیدا می کند؛ زیرا مقایسه نتایج چند سلول تنها زمانی معتبر است که اختلاف پاسخ ناشی از خود نمونه باشد، نه تغییر شرایط تحریک الکتریکی.

جریان ±500 mA و قابلیت توسعه با Booster

جریان پایه ±500 mA، VMP-300 را برای بسیاری از آزمون های تحقیقاتی و سلول های الکتروشیمیایی مناسب می کند، در حالی که قابلیت توسعه جریان با Booster امکان استفاده از سامانه را در پروژه هایی با نیاز جریان بالاتر فراهم می سازد. ظرفیت توسعه تا محدوده های بالاتر مانند 120 یا 150 A باید متناسب با پیکربندی Booster و الزامات واقعی سلول تفسیر شود.

این قابلیت در پروژه هایی که دامنه اندازه گیری از جریان های بسیار پایین تا آزمون های توان بالاتر تغییر می کند اهمیت دارد. برای نمونه، یک آزمایشگاه باتری ممکن است در یک پروژه هم به تحلیل EIS یک سلول کوچک نیاز داشته باشد و هم در مرحله دیگری آزمون هایی با جریان بالاتر انجام دهد. قابلیت توسعه سخت افزاری می تواند نیاز به تغییر کامل پلتفرم اندازه گیری را کاهش دهد.

رزولوشن جریان از fA تا محدوده های بسیار حساس

در مطالعات الکتروشیمیایی، تنها مقدار بیشینه جریان اهمیت ندارد؛ توانایی تشخیص تغییرات بسیار کوچک جریان نیز می تواند تعیین کننده باشد. VMP-300 در پیکربندی Premium به دقت یا رزولوشن جریان تا حدود 760 fA دسترسی دارد و با ULC امکان رسیدن به محدوده بسیار پایین تر تا 76 aA مطرح می شود. این سطح از حساسیت برای کاربردهایی مناسب است که سیگنال مورد نظر در برابر جریان های زمینه بسیار کوچک است.

برای مثال، در بررسی جریان های نشتی، فرآیندهای بسیار آهسته سطحی یا تغییرات کوچک جریان در یک ماده الکترودی، افزایش حساسیت اندازه گیری می تواند امکان تفکیک تغییرات واقعی از نویز و جریان زمینه را بهتر کند. البته دستیابی عملی به این سطح از اندازه گیری به شرایط سلول، کابل کشی، شیلدینگ، اتصالات و محیط آزمایش نیز وابسته است.

محدوده EIS در VMP-300 چه اطلاعاتی از یک سلول الکتروشیمیایی ارائه می دهد؟

VMP-300 محدوده EIS از 11 MHz تا 10 µHz را پوشش می دهد؛ بنابراین می تواند پاسخ سامانه را از ناحیه فرکانس بالا تا فرکانس های بسیار پایین دنبال کند. این گستردگی زمانی اهمیت پیدا می کند که فرآیندهای مختلف الکتروشیمیایی دارای ثابت زمانی متفاوت باشند و برای جداسازی آنها نیاز به پوشش فرکانسی وسیع وجود داشته باشد.

تحلیل امپدانس در باتری های لیتیوم یونی

در یک سلول لیتیوم یونی، پاسخ EIS می تواند در مراحل مختلف عمر یا چرخه شارژ و دشارژ ثبت شود. تغییرات مقاومت سری، مقاومت انتقال بار و رفتار وابسته به نفوذ می تواند برای ارزیابی تغییر وضعیت سلول استفاده شود. به عنوان نمونه، تغییر پاسخ یک سلول دارای آند گرافیتی و کاتد NMC در طول چرخه های متوالی می تواند اطلاعاتی درباره تغییرات فصل مشترک ها و فرآیندهای انتقال بار در اختیار پژوهشگر قرار دهد.

تحلیل EIS پوشش های ضدخوردگی

در مطالعه پوشش اپوکسی روی فولاد کربنی، امپدانس بالا در مراحل اولیه می تواند نشان دهنده نقش سدکنندگی پوشش در برابر نفوذ الکترولیت باشد. با افزایش زمان تماس با محلول NaCl، تغییرات دامنه و شکل طیف EIS می تواند با ورود تدریجی الکترولیت، تغییر خواص دی الکتریک پوشش و آغاز فرآیندهای خوردگی مرتبط باشد. وجود چند کانال در VMP-300 امکان مقایسه هم زمان چند فرمولاسیون پوشش یا چند شرایط محیطی را تسهیل می کند.

هنگام انتخاب دستگاه برای آزمون‌های الکتروشیمیایی، توجه به قابلیت‌های اندازه‌گیری و روش‌های تحلیلی قابل پشتیبانی ضروری است. اگر قصد بررسی قیمت و خرید پتانسیواستات و گالوانواستات را دارید، مدل‌های مختلف را از نظر مشخصات فنی و تناسب با نیازهای پژوهشی خود مقایسه کنید.

مقایسه تخصصی VMP-300 با مدل های هم رده BioLogic

برای انتخاب میان مدل های BioLogic، باید علاوه بر تعداد کانال، رابطه میان جریان، محدوده EIS و نوع پروژه بررسی شود. VMP-300 در بخش Premium قرار می گیرد و ترکیب تا 16 کانال با EIS تا 11 MHz آن را از مدل هایی مانند VSP-300 از نظر ظرفیت کانال متمایز می کند، در حالی که مدل های Essential مانند VMP-3e و VSP-3e جریان پایه بالاتری ارائه می دهند اما محدوده بالایی EIS آنها تا 1 MHz است.

اگر اولویت آزمایشگاه بیشترین تعداد کانال همراه با EIS در فرکانس بالا باشد، VMP-300 ترکیب متفاوتی نسبت به VMP-3e ارائه می دهد. در مقابل، برای پروژه هایی که نیاز اصلی آنها جریان بالاتر و توسعه وسیع تر با Booster است، مدل های سری 3e می توانند از نظر معماری جریان گزینه متفاوتی باشند. بنابراین انتخاب دستگاه باید بر اساس روش های واقعی آزمون و نه صرفا عنوان مدل انجام شود.

چه زمانی VMP-300 نسبت به SP-300 انتخاب منطقی تری است؟

SP-300 برای پروژه هایی که یک یا دو کانال با عملکرد Premium و EIS تا 11 MHz کافی است، معماری فشرده تری ارائه می کند. در مقابل، VMP-300 زمانی مزیت خود را نشان می دهد که آزمایشگاه نیاز داشته باشد چندین سلول یا ماده را به صورت موازی بررسی کند. اگر یک پروژه باتری شامل چند ترکیب الکترودی، چند شرایط الکترولیت یا چند مرحله عمرسنجی باشد، افزایش تعداد کانال ها می تواند ظرفیت عملیاتی آزمایش را به شکل قابل توجهی تغییر دهد.

در انتخاب و خرید تجهیزات الکتروشیمی، مقایسه تعداد کانال، جریان و محدوده EIS باید هم زمان با تعداد آزمون های روزانه و نوع سلول انجام شود. قیمت VMP-300 نیز باید در چارچوب پیکربندی مورد نیاز، تجهیزات توسعه ای و ظرفیت واقعی آزمایشگاه بررسی شود و نمی توان تنها با مقایسه عددی مدل ها به یک انتخاب فنی صحیح رسید.

جریان، کانال و EIS چگونه باید هم زمان ارزیابی شوند؟

سه پارامتر جریان، تعداد کانال و محدوده EIS باید به صورت یک مجموعه دیده شوند. افزایش تعداد کانال زمانی ارزشمند است که آزمایشگاه واقعا چند سلول را به صورت هم زمان پایش کند؛ جریان توسعه یافته زمانی اهمیت دارد که ماهیت سلول و روش آزمون به توان بالاتر نیاز داشته باشد؛ و محدوده EIS تا 11 MHz زمانی مزیت اصلی محسوب می شود که تحلیل فرآیندهای سریع و پاسخ فرکانس بالا بخشی از روش تحقیق باشد.

رایان الکترون در ارزیابی VMP-300 می تواند تمرکز اصلی را بر تطبیق ظرفیت چندکاناله دستگاه با ساختار واقعی پروژه های باتری، مواد و EIS قرار دهد تا انتخاب تجهیزات الکتروشیمیایی بر اساس نیاز اندازه گیری انجام شود.

راه اندازی VMP-300 چگونه بر دقت و تکرارپذیری آزمون اثر می گذارد؟

عملکرد واقعی یک پتانسیواستات چندکاناله تنها به مشخصات الکترونیکی آن وابسته نیست و کیفیت اتصال سلول، آرایش الکترودها، مسیر کابل ها، انتخاب محدوده جریان و نحوه تعریف آزمون نیز مستقیما بر داده نهایی اثر می گذارد. در VMP-300 این موضوع به دلیل وجود کانال های متعدد اهمیت بیشتری دارد، زیرا اختلاف شرایط بین کانال ها می تواند هنگام مقایسه چند سلول یا ماده به صورت اختلاف واقعی عملکرد تفسیر شود.

در آزمایش های EIS، کنترل شرایط اتصال اهمیت بیشتری پیدا می کند. مقاومت کابل، اتصالات اضافی، سطح تماس نامناسب و آرایش نامتناسب الکترود مرجع و شمارنده می توانند به ویژه در فرکانس های بالا بر پاسخ ثبت شده اثر بگذارند. بنابراین برای استفاده کامل از محدوده 11 MHz تا 10 µHz، طراحی مسیر اندازه گیری باید متناسب با نوع سلول و روش آزمون انجام شود.

چرا یکسان سازی شرایط میان کانال ها اهمیت دارد؟

• یکسان بودن سلول های آزمون: هنگامی که چند باتری یا الکترود به صورت هم زمان بررسی می شوند، تفاوت حجم الکترولیت، سطح فعال الکترود یا فاصله الکترود مرجع می تواند باعث ایجاد اختلاف در داده ها شود. برای مقایسه معتبر، این پارامترها باید تا حد امکان در تمام کانال ها یکسان باشند.
• کنترل مسیر جریان: در جریان های بالاتر، مقاومت مسیر اتصال و افت ولتاژ ناخواسته می تواند بر پتانسیل واقعی اعمال شده به سلول اثر بگذارد. انتخاب کابل و اتصالات متناسب با جریان آزمون برای جلوگیری از تفسیر اشتباه پاسخ الکتروشیمیایی اهمیت دارد.
• آرایش الکترود مرجع: در آزمون های سه الکتروده، موقعیت الکترود مرجع نسبت به الکترود کاری می تواند بر پتانسیل اندازه گیری شده اثر بگذارد. فاصله نامناسب، مقاومت محلول و افت اهمی می توانند بخشی از پاسخ مشاهده شده را از رفتار واقعی سطح الکترود جدا کنند.

کالیبراسیون و اعتبارسنجی اندازه گیری در VMP-300

در پروژه های تحقیقاتی پیشرفته، اعتبار داده تنها با ثبت یک سیگنال مناسب به پایان نمی رسد. پژوهشگر باید بتواند تشخیص دهد که پاسخ ثبت شده ناشی از فرآیند الکتروشیمیایی مورد نظر است یا تحت تاثیر اجزای اندازه گیری قرار گرفته است. این موضوع در EIS اهمیت زیادی دارد، زیرا پاسخ فرکانسی می تواند تحت تاثیر مقاومت سری، ظرفیت های انگلی، کابل ها و اتصالات نیز قرار گیرد.

اعتبارسنجی سیستم می تواند با استفاده از رفتار مورد انتظار یک سلول مرجع یا یک شبکه امپدانسی مشخص انجام شود. در صورت مشاهده اختلاف غیرمنتظره میان کانال ها، باید پیش از نسبت دادن آن به تفاوت نمونه، اتصالات، مسیر جریان، وضعیت الکترودها و شرایط محیطی بررسی شوند. این رویکرد در VMP-300 به ویژه برای آزمایش های چندکاناله ضروری است.

اعتبارسنجی EIS در فرکانس بالا و پایین

در بخش فرکانس بالا، بررسی مقاومت سری و اثرات انگلی اهمیت زیادی دارد؛ زیرا یک تغییر کوچک در مسیر اتصال می تواند در نمودار امپدانس قابل مشاهده باشد. در فرکانس های پایین نیز پایداری سلول اهمیت بیشتری پیدا می کند، زیرا آزمون طولانی مدت می تواند با تغییر دما، غلظت گونه های فعال، وضعیت سطح الکترود یا وضعیت شارژ باتری همراه شود.

به همین دلیل، تفسیر یک نمودار Nyquist یا Bode باید همراه با شرایط واقعی آزمون انجام شود. برای مثال، در یک سلول لیتیوم یونی، تغییر مقاومت انتقال بار در اثر تغییر SOC یا دمای سلول نباید صرفا به تغییر ماده الکترودی نسبت داده شود. ثبت شرایط آزمایش در کنار داده EIS برای رسیدن به تفسیر قابل اتکا ضروری است.

عیب یابی VMP-300 بر اساس نوع پاسخ اندازه گیری

در یک سامانه چندکاناله، مشاهده اختلاف میان کانال ها لزوما به معنای خرابی دستگاه نیست. ابتدا باید مشخص شود اختلاف در سیگنال جریان، پتانسیل، پاسخ EIS یا پایداری زمانی رخ داده است. تفکیک این موارد باعث می شود مسیر عیب یابی از بررسی ساده اتصالات تا تحلیل دقیق تر سلول و کانال اندازه گیری به شکل منطقی پیش برود.

وقتی یک کانال رفتار متفاوتی نشان می دهد چه باید بررسی شود؟

در ابتدا باید همان سلول یا ماده با یک کانال دیگر و در شرایط یکسان مقایسه شود. اگر اختلاف همراه با جابه جایی سلول بین کانال ها باقی بماند، احتمال اینکه منشا اختلاف خود نمونه باشد افزایش پیدا می کند؛ اما اگر اختلاف همراه با یک کانال مشخص جابه جا شود، مسیر اندازه گیری، اتصالات یا شرایط همان کانال باید با دقت بیشتری بررسی شود.

این روش تفکیک برای آزمایش های باتری بسیار کاربردی است. اگر دو سلول دارای آند گرافیتی و کاتد NMC در شرایط یکسان تست شوند و تنها یکی از آنها پاسخ غیرعادی EIS نشان دهد، باید پیش از تغییر مدل معادل یا نسبت دادن مشکل به تخریب الکترود، اتصال سلول، وضعیت شارژ، دما و تکرارپذیری آزمون بررسی شود.

VMP-300 برای چه ساختار آزمایشگاهی مناسب تر است؟

VMP-300 زمانی بیشترین ارزش عملی خود را نشان می دهد که آزمایشگاه به ظرفیت چندکاناله بالا و EIS در فرکانس بالا نیاز داشته باشد. آزمایشگاه های تحقیقاتی باتری، توسعه مواد الکترودی، بررسی پوشش ها و پروژه های R&D که تعداد زیادی سلول یا شرایط آزمایشی دارند، می توانند از معماری چندکاناله آن برای افزایش ظرفیت آزمون استفاده کنند.

در مقابل، اگر یک پروژه تنها به یک سلول در هر مرحله نیاز داشته باشد و تعداد آزمون های هم زمان پایین باشد، بخش قابل توجهی از ظرفیت چندکاناله دستگاه بلااستفاده می ماند. در چنین شرایطی، مدل های تک کاناله مانند SP-300، SP-150e یا SP-200 بسته به نیاز جریان و EIS می توانند از نظر معماری تناسب بیشتری داشته باشند.

VMP-300 یا مدل های جریان بالاتر؛ اولویت با کدام پارامتر است؟

در پروژه های ذخیره انرژی، گاهی تعداد کانال ها و گاهی جریان قابل دسترس عامل تعیین کننده است. VMP-300 با تا 16 کانال و EIS تا 11 MHz برای مطالعات مقایسه ای و مشخصه یابی پیشرفته مزیت دارد، در حالی که مدل های سری 3e با جریان پایه ±1 A و قابلیت توسعه گسترده با Booster برای پروژه هایی که تمرکز آنها روی جریان بالاتر است، معماری متفاوتی ارائه می دهند.

بنابراین انتخاب VMP-300 باید بر اساس ماتریس واقعی آزمون، تعداد سلول ها، محدوده جریان و نیاز فرکانسی انجام شود. در این شرایط، فروش VMP-300 به عنوان یک دستگاه چندکاناله زمانی منطقی است که ظرفیت کانال های آن در برنامه آزمایشگاهی واقعا مورد استفاده قرار گیرد.

قیمت و طول عمر عملیاتی VMP-300 به چه عواملی وابسته است؟

قیمت VMP-300 تنها تابع واحد اصلی دستگاه نیست و پیکربندی مورد نیاز، تجهیزات توسعه جریان، ULC، نوع سلول های مورد استفاده و ساختار آزمایشگاه می تواند در تعیین هزینه نهایی سامانه موثر باشد. از دید فنی، ارزیابی هزینه باید در کنار تعداد آزمون های قابل اجرای هم زمان و نیاز به EIS انجام شود تا ظرفیت واقعی دستگاه با نیاز پروژه مقایسه شود.

برای حفظ عملکرد پایدار، نگهداری سیستم باید بر کنترل وضعیت کابل ها و اتصالات، شرایط محیطی، کیفیت سلول های آزمون و اعتبارسنجی دوره ای داده ها متمرکز باشد. در کاربردهای چندکاناله، ثبت منظم وضعیت هر کانال نیز می تواند به شناسایی زودهنگام تغییرات غیرعادی و جلوگیری از ورود داده های نامعتبر به مجموعه نتایج پژوهشی کمک کند.

رایان الکترون در بررسی فنی VMP-300 می تواند تمرکز را بر تناسب معماری چندکاناله، قابلیت EIS، جریان مورد نیاز و ساختار واقعی آزمایشگاه قرار دهد تا این پتانسیواستات در پروژه های باتری، مواد و تحقیقات الکتروشیمیایی بر اساس نیاز اندازه گیری انتخاب شود.

پرسش های متداول درباره پتانسیواستات VMP-300
