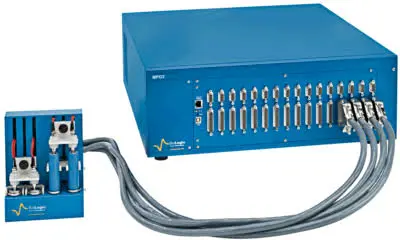

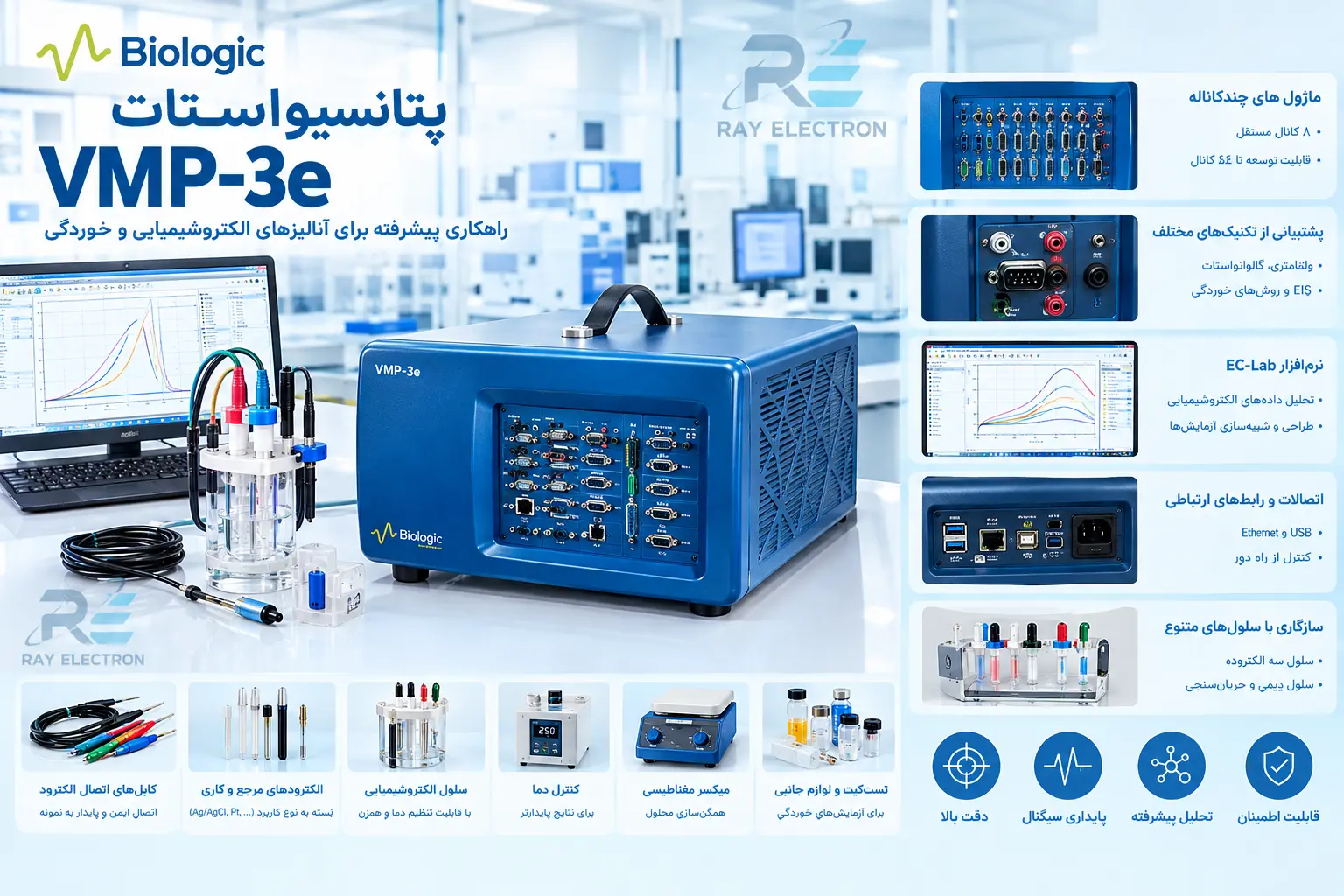

معماری 16 کاناله VMP-3e چگونه ظرفیت آزمون باتری را افزایش می دهد؟

تفاوت اصلی VMP-3e با پتانسیواستات های تک کاناله در این است که هر کانال می تواند یک مسیر اندازه گیری مستقل داشته باشد. در آزمون سلول های متعدد، این ویژگی امکان اعمال پروفایل شارژ و دشارژ، پایش پاسخ ولتاژ و ثبت جریان را برای چند سلول بدون جابه جایی فیزیکی نمونه ها فراهم می کند. چنین ساختاری برای پروژه هایی که در آن تعداد زیادی سلول باید تحت شرایط مشابه قرار گیرند اهمیت زیادی دارد، زیرا زمان مرده ناشی از تعویض نمونه کاهش یافته و مقایسه بین سلول ها با شرایط آزمایشی نزدیک تر انجام می شود.

کنترل مستقل جریان و پتانسیل در هر کانال

• کنترل جریان: محدوده پایه تا ±1 A امکان اجرای طیف وسیعی از آزمون های شارژ، دشارژ و روش های الکتروشیمیایی را فراهم می کند. دقت تنظیم جریان مستقیما بر محاسبه ظرفیت و بازده کولمبی اثر می گذارد، بنابراین انتخاب رنج مناسب و جلوگیری از نزدیک شدن مداوم به محدوده انتهایی جریان برای آزمون های طولانی اهمیت دارد.
• کنترل پتانسیل: کنترل پتانسیل در هر کانال برای روش هایی که رفتار الکترود باید نسبت به یک مرجع مشخص بررسی شود اهمیت دارد. وضعیت الکترود مرجع، مقاومت محلول و آرایش سلول می توانند موجب تغییر پتانسیل واقعی در سطح الکترود شوند و بنابراین کیفیت نتیجه فقط به رزولوشن دستگاه وابسته نیست.
• اجرای همزمان چند پروتکل: معماری چندکاناله اجازه می دهد سلول های مختلف در یک بازه زمانی تحت برنامه های متفاوت قرار گیرند. برای مثال می توان سلول های لیتیوم یونی با کاتدهای NMC و LFP را به صورت همزمان اما با پروفایل های جریان متفاوت ارزیابی کرد تا رفتار ظرفیت و افت عملکرد آن ها در شرایط آزمایشگاهی قابل مقایسه باشد.
• پایش چرخه ای طولانی مدت: در آزمون های عمر چرخه ای، ثبت پیوسته داده برای چند سلول اهمیت ویژه ای دارد. اختلاف تدریجی ظرفیت، افزایش مقاومت داخلی یا تغییر پاسخ امپدانسی را می توان در طول چرخه ها دنبال کرد و به جای تکیه بر یک نقطه اندازه گیری، روند تخریب عملکرد را تحلیل نمود.

قابلیت EIS برای تحلیل رفتار الکتروشیمیایی سلول

پشتیبانی VMP-3e از طیف سنجی امپدانس الکتروشیمیایی تا 1 MHz، امکان بررسی پاسخ سلول در محدوده وسیعی از فرکانس را ایجاد می کند. در فرکانس های بالا، اثرات مرتبط با مقاومت اهمی و اجزای سریع تر سامانه آشکار می شوند، در حالی که با کاهش فرکانس می توان فرآیندهایی مانند انتقال بار و محدودیت های نفوذی را بهتر تفکیک کرد. در تحلیل یک سلول لیتیوم یونی، تغییر قطر قوس در نمودار Nyquist می تواند نشانه تغییر مقاومت انتقال بار باشد، در حالی که تغییر بخش فرکانس پایین می تواند به تغییرات فرآیندهای نفوذی و انتقال جرم مرتبط باشد.

پارامترهای فنی VMP-3e برای آزمایشگاه باتری و تحقیق و توسعه

پارامترهای زیر مهم ترین مشخصاتی هستند که هنگام ارزیابی VMP-3e باید در کنار نوع سلول و روش آزمون بررسی شوند. ترکیب تعداد کانال، محدوده جریان و قابلیت EIS تعیین می کند دستگاه تا چه اندازه با برنامه های آزمون چندسلولی و پروژه های تحقیقاتی آزمایشگاه همخوانی دارد.

کاربرد VMP-3e در توسعه باتری، مواد ذخیره انرژی و R&D

در پژوهش های باتری، VMP-3e می تواند به عنوان یک پلتفرم آزمون چندسلولی برای بررسی همزمان عملکرد نمونه های مختلف مورد استفاده قرار گیرد. برای نمونه، در توسعه سلول های لیتیوم یونی می توان اثر تغییر درصد ماده فعال، نوع بایندر، نسبت رسانای کربنی یا ترکیب الکترولیت را با اختصاص کانال های جداگانه به سلول های مختلف بررسی کرد. این روش امکان مقایسه مستقیم ظرفیت اولیه، افت ظرفیت، بازده کولمبی و تغییر امپدانس را فراهم می کند و به پژوهشگر اجازه می دهد تغییرات عملکرد را به متغیرهای طراحی سلول مرتبط کند.

در پروژه های تحقیق و توسعه مواد، استفاده از چند کانال مستقل برای مقایسه الکترودهای کربنی، مواد کاتدی، آلیاژها یا پوشش های رسانا می تواند تعداد آزمون های متوالی را کاهش دهد. همچنین می توان چند سلول مشابه را به عنوان تکرارهای آزمایشی در کانال های مستقل قرار داد تا پراکندگی داده ها و تکرارپذیری ساخت سلول بررسی شود. این موضوع به ویژه زمانی اهمیت دارد که تفاوت عملکرد نمونه ها کوچک باشد و تغییرات ناشی از ساخت سلول نباید با اثر ماده مورد مطالعه اشتباه گرفته شود.

در چنین پروژه هایی، VMP-3e فقط یک منبع جریان و پتانسیل نیست؛ معماری چندکاناله آن بخشی از طراحی آزمایش محسوب می شود. اگر هدف پژوهش مقایسه نرخ های مختلف شارژ، بررسی اثر دما، مطالعه طول عمر چرخه ای یا ارتباط دادن تغییرات عملکرد با پاسخ EIS باشد، هماهنگی بین تعداد کانال ها، نوع سلول و پروتکل اندازه گیری تعیین می کند ظرفیت واقعی سامانه تا چه حد مورد استفاده قرار گیرد. انتخاب و خرید پتانسیواستات VMP-3e را می توانید مبتنی بر نیاز محیط های آزمایشگاهی انجام دهید.

روش های الکتروشیمیایی قابل اجرا با پتانسیواستات VMP-3e

توانایی VMP-3e در اجرای آزمون های چندکاناله زمانی بیشترین ارزش را دارد که هر کانال برای یک پروتکل مشخص، یک سلول مستقل یا یک تکرار آزمایشی اختصاص داده شود. در مطالعات باتری، ترکیب کنترل جریان و پتانسیل با ثبت پیوسته ولتاژ سلول، امکان استخراج ظرفیت، بازده کولمبی، افت ظرفیت و تغییرات عملکرد در چرخه های متوالی را فراهم می کند. از طرف دیگر، قابلیت EIS تا 1 MHz اجازه می دهد آزمون های زمانی و طیف سنجی امپدانس در یک چارچوب تحقیقاتی مکمل یکدیگر قرار گیرند.

آزمون شارژ و دشارژ گالوانواستاتیک برای سلول های باتری

در آزمون گالوانواستاتیک، جریان مشخصی به سلول اعمال می شود و تغییرات ولتاژ در طول زمان ثبت می گردد. از منحنی شارژ و دشارژ می توان ظرفیت عملی، ولتاژ کاری، افت ولتاژ اولیه و رفتار سلول در نرخ های مختلف را استخراج کرد. برای مثال، در ارزیابی یک سلول لیتیوم یونی با کاتد NMC می توان چند کانال VMP-3e را به سلول های ساخته شده با نسبت های مختلف ماده فعال اختصاص داد و هر گروه را تحت نرخ های C متفاوت بررسی کرد. در این حالت، مقایسه مستقیم منحنی ها می تواند مشخص کند افزایش نرخ جریان تا چه اندازه باعث کاهش ظرفیت قابل استفاده یا افزایش قطبش شده است.

• شارژ جریان ثابت: اعمال جریان کنترل شده تا رسیدن سلول به ولتاژ قطع، شرایط مشخصی برای مقایسه ظرفیت و زمان شارژ ایجاد می کند. دقت جریان در این مرحله روی محاسبه ظرفیت و بازده کولمبی اثر مستقیم دارد.
• شارژ CC-CV: پس از رسیدن سلول به ولتاژ تعیین شده، کنترل از جریان ثابت به ولتاژ ثابت تغییر می کند. مدت زمان مرحله CV و جریان انتهایی آن می تواند بر مقدار بار ذخیره شده و مقایسه عمر چرخه ای سلول اثر بگذارد.
• دشارژ با نرخ های مختلف: اجرای دشارژ با نرخ هایی مانند 0.5C، 1C و 2C روی کانال های مستقل امکان بررسی حساسیت سلول نسبت به نرخ جریان را فراهم می کند. افزایش قطبش و کاهش ظرفیت در نرخ های بالاتر می تواند اطلاعاتی درباره محدودیت انتقال یون و مقاومت داخلی ارائه دهد.
• آزمون چرخه ای: تکرار شارژ و دشارژ برای ده ها یا صدها چرخه، روند افت ظرفیت و تغییر بازده کولمبی را آشکار می کند. ثبت مستقل کانال ها امکان مقایسه چند سلول و تشخیص اختلاف ناشی از ساخت یا شرایط عملیاتی را فراهم می سازد.

ولتامتری و بررسی پاسخ الکترود در پتانسیل های مختلف

روش های ولتامتری برای مطالعه فرآیندهای اکسایش و کاهش، انتقال الکترون و رفتار سطح الکترود کاربرد دارند. در ولتامتری چرخه ای، نرخ روبش، محدوده پتانسیل، مساحت الکترود و غلظت گونه فعال، شکل جریان و پتانسیل قله ها را تعیین می کنند. برای مثال، بررسی زوج ردوکس فری سیانید و فروسیانید روی الکترود شیشه ای کربن می تواند برای ارزیابی رفتار انتقال بار و مقایسه کیفیت سطح الکترودها استفاده شود.

استفاده از چند کانال در چنین مطالعاتی اجازه می دهد چند الکترود یا چند شرایط آزمایشی به صورت موازی بررسی شوند. برای نمونه می توان یک الکترود شیشه ای کربن را در حالت پایه و نمونه های دیگر را پس از اصلاح سطح با یک لایه پلیمری یا ماده کربنی مورد آزمون قرار داد. تغییر جریان قله، فاصله پیک های اکسایش و کاهش و شکل زمینه می تواند اطلاعاتی درباره تغییر سینتیک انتقال الکترون و ظرفیت لایه دوگانه ارائه کند. فروش پتانسیواستات VMP-3e در کنار مدل های مشابه، به دلیل تمایز مشخصات فنی و قابلیت های دستگاه صورت می پذیرد.

آمپرومتری و پایش جریان در طول زمان

در آمپرومتری، پتانسیل مشخصی اعمال و جریان حاصل به صورت تابع زمان ثبت می شود. این روش برای بررسی سینتیک واکنش، پاسخ الکترود و پایداری جریان در شرایط کنترل شده مفید است. در یک مطالعه مواد الکتروشیمیایی می توان چند الکترود را در محلول دارای غلظت مشخصی از گونه فعال قرار داد و پاسخ جریان هر کدام را به صورت همزمان مقایسه کرد. تغییر سریع جریان اولیه و سپس رسیدن آن به حالت پایدار می تواند تحت تاثیر انتقال جرم، مساحت فعال و سرعت انتقال الکترون باشد.

تحلیل EIS با VMP-3e؛ از مقاومت اهمی تا انتقال بار

طیف سنجی امپدانس الکتروشیمیایی یکی از روش های مهم برای تفکیک فرآیندهای مختلف در سلول های باتری و مواد الکتروشیمیایی است. در این روش، یک تحریک کوچک AC روی نقطه کاری اعمال شده و پاسخ جریان یا پتانسیل در فرکانس های مختلف اندازه گیری می شود. VMP-3e با پشتیبانی از EIS تا 1 MHz امکان بررسی فرآیندهای سریع و کند را در محدوده فرکانسی گسترده فراهم می کند و می توان داده ها را به صورت نمودار Nyquist یا Bode تحلیل کرد.

برای مثال، در یک سلول لیتیوم یونی ممکن است بخش فرکانس بالا بیشتر تحت تاثیر مقاومت اهمی الکترولیت و اتصالات قرار گیرد، در حالی که یک قوس در محدوده میانی فرکانس می تواند با مقاومت انتقال بار و رفتار لایه بین سطحی مرتبط باشد. در فرکانس های پایین تر نیز شیب یا شکل پاسخ می تواند اطلاعاتی درباره فرآیندهای نفوذی ارائه دهد. بنابراین تفسیر EIS باید همراه با وضعیت SOC، دمای سلول، تاریخچه چرخه و آرایش الکترود انجام شود. لازم به ذکر است نوع عملکرد پیش از قیمت پتانسیواستات VMP-3e، برای کاربران حائز اهمیت است.

مقایسه روش های اندازه گیری در یک آزمایش چندکاناله

نوع روش انتخابی باید با پرسش پژوهشی هماهنگ باشد. جدول زیر نشان می دهد هر روش چه پارامترهایی را در یک سامانه چندکاناله مانند VMP-3e هدف قرار می دهد و کدام خروجی برای ارزیابی عملکرد سلول اهمیت بیشتری دارد.

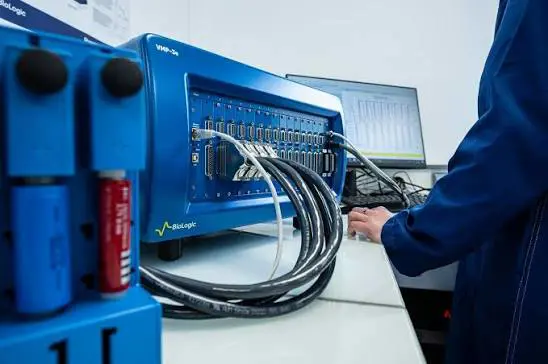

کنترل کانال ها و طراحی آزمون برای سلول های متعدد

در یک آزمایش چندسلولی، ارزش اصلی VMP-3e در افزایش تعداد اندازه گیری های قابل انجام نیست، بلکه در امکان طراحی یک برنامه آزمون کنترل شده برای سلول های متعدد است. می توان یک کانال را برای سلول مرجع، چند کانال را برای نمونه های آزمایشی و کانال های دیگر را برای تکرارهای مستقل اختصاص داد. این ساختار به پژوهشگر اجازه می دهد تغییرات واقعی ماده یا طراحی سلول را از پراکندگی ذاتی ساخت نمونه تفکیک کند.

• آزمون نمونه های موازی: سلول های دارای ترکیب شیمیایی مشابه را می توان روی کانال های جداگانه قرار داد تا تکرارپذیری فرآیند ساخت بررسی شود.
• آزمون شرایط مختلف: برای مطالعه اثر نرخ C، دما یا ولتاژ قطع، هر گروه از سلول ها می تواند پروتکل اختصاصی دریافت کند و نتایج در یک بازه زمانی مشترک مقایسه شوند.
• ترکیب آزمون های زمانی و EIS: پس از تعداد مشخصی چرخه، می توان EIS را اجرا کرد تا تغییرات امپدانس با افت ظرفیت مرتبط شود. این رویکرد برای شناسایی زودهنگام افزایش مقاومت داخلی بسیار مفید است.
• ثبت داده مستقل: اختلاف عملکرد کانال ها باید از اختلاف واقعی سلول ها تفکیک شود. به همین دلیل بررسی کابل ها، اتصالات، سلول مرجع و شرایط الکتریکی هر کانال در تحلیل نتایج اهمیت دارد.

نرم افزار، ثبت داده و مدیریت آزمون های طولانی مدت

در سامانه های 16 کاناله، مدیریت داده به اندازه تعداد کانال ها اهمیت دارد. هر کانال باید با شناسه مشخص سلول، شرایط آزمون، جریان، محدوده پتانسیل، تعداد چرخه و زمان اجرای پروتکل مرتبط باشد. در پروژه های R&D که تعداد زیادی سلول در چند مرحله بررسی می شوند، ساختار منظم داده امکان مقایسه روند ظرفیت، بازده و امپدانس را بدون مخلوط شدن نتایج کانال ها فراهم می کند.

رایان الکترون در بررسی کاربرد VMP-3e، علاوه بر مشخصات الکتریکی، تعداد کانال های مورد نیاز، نوع سلول و روش های اندازه گیری مورد استفاده در پروژه را نیز در نظر می گیرد تا معماری سیستم با برنامه واقعی آزمون هماهنگ باشد.

در پروژه هایی که تعداد سلول ها زیاد است، افزایش ظرفیت کانال می تواند زمان اجرای برنامه آزمایش را به شکل محسوسی کاهش دهد؛ اما این مزیت زمانی به نتیجه علمی بهتر تبدیل می شود که پروتکل ها، اتصالات و شرایط محیطی بین کانال ها تا حد امکان کنترل شده باشند. به همین دلیل در ارزیابی VMP-3e باید ظرفیت 16 کاناله در کنار نوع روش، سطح جریان و نیاز به EIS بررسی شود و صرفا تعداد کانال به عنوان معیار انتخاب در نظر گرفته نشود.

انتخاب VMP-3e برای آزمایشگاه های چندکاربره و پروژه های R&D

انتخاب یک پتانسیواستات چندکاناله زمانی دقیق است که ظرفیت واقعی آزمایشگاه، تعداد سلول های تحت آزمون و روش های اندازه گیری مورد نیاز همزمان بررسی شوند. VMP-3e با حداکثر 16 کانال برای محیط هایی طراحی شده است که چندین سلول یا نمونه باید به صورت موازی تحت کنترل الکتروشیمیایی قرار گیرند. این ویژگی در پروژه های توسعه باتری اهمیت ویژه ای دارد، زیرا اجرای آزمون های چرخه ای روی تعداد زیادی سلول با یک سامانه تک کاناله می تواند زمان اجرای پروژه را به شکل قابل توجهی افزایش دهد.

تفاوت VMP-3e با پتانسیواستات های چندکاناله Biologic

انتخاب میان مدل های مختلف Biologic نباید فقط بر اساس تعداد کانال انجام شود. محدوده جریان، فرکانس EIS، قابلیت توسعه با Booster و نوع کاربرد مورد نظر تعیین می کنند کدام معماری برای یک پروژه مشخص مناسب تر است. برای مثال، VMP-3e برای پروژه هایی که تعداد کانال بالا و قابلیت توسعه جریان مورد نیاز است طراحی شده، در حالی که برخی مدل های Premium بیشتر بر اندازه گیری های بسیار کم جریان و EIS با فرکانس بالاتر تمرکز دارند.

این مقایسه نشان می دهد VMP-3e زمانی مزیت مشخصی دارد که آزمایشگاه به تعداد کانال بالا همراه با جریان پایه ±1 A نیاز داشته باشد. در مقابل، اگر تعداد نمونه ها محدود باشد اما EIS با فرکانس بالاتر یا اندازه گیری های بسیار کم جریان اولویت داشته باشد، بررسی مدل های Premium می تواند منطقی تر باشد.

VMP-3e برای چه نوع پروژه باتری مناسب تر است؟

در پروژه های باتری، تعداد کانال ها مستقیما با تعداد نمونه هایی که می توان در یک دوره زمانی مشخص آزمایش کرد ارتباط دارد. برای مثال، اگر پژوهشگر بخواهد تاثیر سه فرمولاسیون مختلف الکترولیت را روی چهار تکرار مستقل بررسی کند، 12 کانال می تواند برای اجرای همزمان این سلول ها مورد استفاده قرار گیرد و چهار کانال باقی مانده برای نمونه های مرجع یا آزمون های تکمیلی اختصاص یابد.

• مقایسه مواد کاتدی: سلول های دارای NMC، LFP یا مواد کاتدی اصلاح شده را می توان در کانال های جداگانه قرار داد و ظرفیت، بازده کولمبی و افت عملکرد آن ها را تحت پروتکل مشترک مقایسه کرد.
• بررسی اثر نرخ شارژ: گروه های مختلف سلول را می توان در نرخ های 0.5C، 1C و 2C آزمایش کرد تا رابطه بین نرخ جریان، قطبش و ظرفیت قابل استفاده مشخص شود.
• مطالعه عمر چرخه ای: اجرای صدها چرخه روی چند سلول موازی، پراکندگی افت ظرفیت را آشکار می کند و مشخص می سازد آیا کاهش عملکرد ناشی از طراحی سلول است یا تغییرات ساخت نمونه.
• ترکیب آزمون عملکرد و EIS: اجرای EIS در ابتدای آزمون و پس از تعداد مشخصی چرخه می تواند تغییرات مقاومت داخلی را با افت ظرفیت مرتبط کند و اطلاعات بیشتری درباره مکانیزم فرسایش ارائه دهد.

برای انتخاب دستگاه مناسب در آزمایش‌های تخصصی الکتروشیمی، بررسی روش‌های اندازه‌گیری و قابلیت‌های موردنیاز اهمیت زیادی دارد. اگر قصد خرید پتانسیواستات و اطلاع از قیمت دستگاه‌های گالوانواستات و EIS را دارید، مدل‌های موجود را از نظر مشخصات فنی و تناسب با کاربردهای پژوهشی مقایسه کنید تا انتخاب دقیق‌تری داشته باشید.

تجهیزات جانبی مورد نیاز برای استفاده از VMP-3e

عملکرد صحیح پتانسیواستات به تنهایی به مشخصات واحد اصلی وابسته نیست. در یک سامانه چندکاناله، سلول آزمایش، الکترودها، کابل ها، اتصالات، تقویت کننده جریان و تجهیزات کنترل شرایط محیطی باید متناسب با نوع آزمایش انتخاب شوند. تفاوت در مقاومت تماس یا طول کابل میان کانال ها می تواند در آزمون های حساس باعث ایجاد اختلافی شود که به اشتباه به تفاوت نمونه ها نسبت داده شود.

• سلول الکتروشیمیایی: ساختار سلول باید با نوع ماده و روش آزمون هماهنگ باشد. در مطالعات باتری، نوع نگهدارنده سلول، فشار تماس، مسیر جریان و کیفیت اتصال ترمینال ها روی مقاومت اندازه گیری شده تاثیر دارند.
• الکترود مرجع: در سامانه های سه الکترودی، وضعیت الکترود مرجع باید پایدار باشد. آلودگی، خشک شدن، تغییر غلظت محلول داخلی یا افزایش مقاومت اتصال می تواند پتانسیل اندازه گیری شده را جابه جا کند.
• الکترود کاری: سطح فعال، مساحت واقعی، زبری، آماده سازی سطح و نحوه اتصال الکتریکی باید بین نمونه های قابل مقایسه تا حد امکان کنترل شود.
• الکترود مقابل: سطح و جنس Counter Electrode باید توان عبور جریان مورد نظر را داشته باشد. محدود شدن سطح الکترود مقابل می تواند باعث افزایش قطبش و تغییر پاسخ اندازه گیری شود.
• کابل و اتصالات: در EIS، ظرفیت انگلی و القای کابل ها به ویژه در فرکانس های بالا اهمیت پیدا می کند. استفاده از آرایش کابل یکسان در کانال های مختلف به افزایش قابلیت مقایسه داده ها کمک می کند.
• Booster: برای سلول هایی که به جریان بالاتر از محدوده پایه نیاز دارند، انتخاب Booster مناسب بخشی از طراحی سیستم است. توان جریان تقویت شده باید با سطح جریان، مقاومت سلول و مدت زمان آزمون سازگار باشد.
• کنترل دما: دمای سلول می تواند روی مقاومت داخلی، سینتیک واکنش و سرعت تخریب اثر بگذارد. در آزمون های باتری، کنترل دما برای مقایسه معتبر چند کانال اهمیت ویژه ای دارد.

پارامترهای موثر بر هزینه و انتخاب اقتصادی VMP-3e

بررسی قیمت VMP-3e باید بر مبنای پیکربندی کامل سامانه انجام شود، زیرا تعداد کانال های مورد نیاز، تجهیزات جانبی، Booster، قابلیت EIS و نوع سلول می توانند نیازمندی های سیستم را تغییر دهند. یک آزمایشگاه ممکن است به هر 16 کانال نیاز داشته باشد، در حالی که مجموعه دیگری با تعداد کانال کمتر اما تجهیزات تخصصی تر به نتیجه بهتری برسد.

در خرید VMP-3e بهتر است ابتدا مشخص شود چه تعداد سلول باید به صورت همزمان آزمایش شوند و بیشترین جریان مورد نیاز هر کانال چقدر است. اگر بخش اصلی پروژه مربوط به سلول های باتری با جریان متوسط باشد، معماری پایه می تواند نیاز پروژه را پوشش دهد؛ اما اگر آزمون های پرجریان یا سلول های بزرگ تر در برنامه آینده قرار دارند، قابلیت توسعه با Booster باید از ابتدا در طراحی سیستم لحاظ شود.

از طرف دیگر، در فروش VMP-3e ارائه یک پیکربندی واحد برای همه آزمایشگاه ها منطقی نیست، زیرا نیاز یک آزمایشگاه پژوهشی مواد با نیاز یک مرکز توسعه باتری یا آزمایشگاه آزمون سلول های متعدد یکسان نیست. تعداد کانال، روش های اندازه گیری، سطح جریان و تجهیزات مکمل باید بر اساس کاربرد واقعی تعیین شوند تا ظرفیت دستگاه بدون استفاده باقی نماند.

رایان الکترون در بررسی پیکربندی VMP-3e، ظرفیت آزمون چندسلولی و الزامات فنی پروژه را در کنار مشخصات پایه دستگاه در نظر می گیرد تا انتخاب سیستم با برنامه تحقیقاتی و مسیر توسعه آینده آزمایشگاه همخوان باشد.

چرا تعداد کانال به تنهایی معیار انتخاب نیست؟

داشتن 16 کانال زمانی یک مزیت واقعی است که آزمایشگاه بتواند از ظرفیت موازی آن استفاده کند. اگر تعداد سلول های تحت آزمون محدود باشد، ممکن است اولویت با رزولوشن جریان، محدوده فرکانسی EIS یا قابلیت اندازه گیری جریان های بسیار پایین باشد. در مقابل، در پروژه های توسعه باتری که ده ها سلول باید طی ماه ها تحت آزمون چرخه ای قرار گیرند، ظرفیت بالای کانال می تواند تاثیر بسیار بیشتری بر بهره وری عملیاتی داشته باشد.

همچنین باید تفاوت میان «تعداد کانال» و «تعداد آزمون قابل انجام» در نظر گرفته شود. هر کانال فقط زمانی یک ظرفیت مستقل واقعی ایجاد می کند که سلول، کابل، اتصالات و شرایط آزمون آن نیز به شکل صحیح پیکربندی شده باشند. بنابراین ارزیابی VMP-3e باید از سطح مشخصات دستگاه فراتر رود و کل زنجیره اندازه گیری از سلول تا ثبت و تحلیل داده را دربرگیرد.

سرویس، نگهداری و عیب یابی پتانسیواستات VMP-3e

در یک پتانسیواستات 16 کاناله، عیب یابی باید بر اساس تفکیک مسیر اندازه گیری، کانال الکتروشیمیایی و خود سلول انجام شود. اختلاف ظرفیت ثبت شده میان دو سلول، افزایش نویز EIS یا تغییر جریان یک کانال لزوما به معنای خرابی واحد اصلی نیست و می تواند از الکترود، کابل، اتصال، شرایط سلول یا تنظیمات پروتکل ناشی شود. به همین دلیل، مقایسه کانال معیوب با یک کانال سالم و اجرای آزمون کنترل شده، یکی از مراحل مهم تشخیص خطا در VMP-3e است.

نوسان جریان یا اختلاف جریان میان کانال ها

اگر دو کانال که سلول های مشابهی را آزمایش می کنند جریان متفاوتی نشان دهند، ابتدا باید وضعیت اتصالات و مقاومت مسیر جریان بررسی شود. در آزمون باتری، مقاومت تماس ترمینال ها، فشار مکانیکی اتصال، وضعیت کابل و مقاومت داخلی سلول می توانند باعث اختلاف شوند. در صورتی که اختلاف پس از تعویض سلول و کابل همچنان فقط در یک کانال باقی بماند، بررسی الکترونیکی همان کانال اهمیت بیشتری پیدا می کند.

• بررسی اتصال سلول: شل بودن ترمینال یا اکسید شدن سطح اتصال می تواند مقاومت سری اضافی ایجاد کند و افت ولتاژ یا تغییر پاسخ جریان را به دنبال داشته باشد.
• مقایسه با سلول مرجع: قرار دادن یک سلول شناخته شده روی کانال های مختلف کمک می کند اختلاف ناشی از نمونه از اختلاف ناشی از کانال تفکیک شود.
• بررسی کابل: تعویض کابل کانال مشکوک با کابل یک کانال سالم می تواند مشخص کند خطا همراه کابل جابه جا می شود یا در مسیر دستگاه باقی می ماند.
• کنترل رنج جریان: انتخاب رنج نامتناسب با جریان واقعی سلول می تواند روی رزولوشن و رفتار اندازه گیری اثر بگذارد و نباید با خرابی سخت افزاری اشتباه گرفته شود.

شیفت پتانسیل و تغییر غیرمنتظره ولتاژ

در آزمایش های سه الکترودی، تغییر پتانسیل ثبت شده می تواند ناشی از وضعیت الکترود مرجع، مقاومت محلول یا موقعیت الکترودها باشد. برای مثال، در مطالعه خوردگی فولاد کربنی API 5L X65 در محلول NaCl، تغییر فاصله الکترود مرجع تا سطح نمونه می تواند افت اهمی متفاوتی ایجاد کند و پتانسیل اندازه گیری شده را تحت تاثیر قرار دهد. بنابراین پیش از نسبت دادن چنین رفتاری به VMP-3e، شرایط سلول باید با یک پیکربندی کنترل شده بررسی شود.

عیب یابی نویز و نتایج غیرعادی در EIS

در EIS، نویز یا شکل غیرعادی نمودار Nyquist و Bode می تواند از منابع متعددی ایجاد شود. کابل های بلند، حلقه های زمین، ظرفیت انگلی، القای سیم ها، تماس نامناسب الکترود و ناپایداری سلول از عوامل مهم هستند. این اثرات در فرکانس های بالاتر بیشتر قابل مشاهده اند و ممکن است باعث ایجاد بخش های القایی، پراکندگی نقاط یا تغییر شکل قوس امپدانسی شوند.

• نویز فرکانس بالا: افزایش پراکندگی داده ها در فرکانس های بالا می تواند با آرایش کابل، القای مسیر یا اتصالات مرتبط باشد. کوتاه و منظم نگه داشتن مسیرهای اندازه گیری و حذف حلقه های غیرضروری به کاهش اثرات انگلی کمک می کند.
• جابجایی مقاومت سری: اگر بخش ابتدایی نمودار EIS نسبت به آزمون قبلی جابه جا شده باشد، مقاومت الکترولیت، اتصالات و تماس های الکتریکی باید بررسی شوند.
• تغییر قوس انتقال بار: افزایش قطر قوس در یک سلول باتری می تواند نشانه افزایش مقاومت انتقال بار باشد، اما وضعیت SOC و دمای سلول نیز باید ثابت باشند تا مقایسه معتبر باشد.
• رفتار القایی غیرمنتظره: ظهور حلقه یا شیب القایی در فرکانس های بالا می تواند به مسیر کابل یا ساختار سلول مربوط باشد و نباید بدون بررسی پیکربندی اندازه گیری به خرابی دستگاه نسبت داده شود.

اختلاف عملکرد کانال های VMP-3e در آزمون همزمان

در یک سامانه 16 کاناله، اختلاف عملکرد همیشه نشانه خرابی نیست. اگر 16 سلول لیتیوم یونی به صورت همزمان آزمایش شوند، تفاوت در ظرفیت اولیه، مقاومت داخلی یا کیفیت ساخت سلول ها می تواند باعث ایجاد منحنی های متفاوت شود. برای تشخیص خرابی کانال، باید یک مرجع مشترک یا سلول شناخته شده در کانال های مختلف مورد آزمون قرار گیرد و نتایج از نظر جریان، ولتاژ، نویز و پاسخ EIS مقایسه شوند.

نگهداری VMP-3e و افزایش پایداری اندازه گیری

نگهداری پتانسیواستات چندکاناله فقط به تمیز کردن ظاهری دستگاه محدود نمی شود. در کاربردهای طولانی مدت، کنترل وضعیت کابل ها، کانکتورها، سلول ها و تجهیزات جانبی باید بخشی از برنامه نگهداری باشد. ثبت شرایط آزمون و نتایج کنترل دوره ای نیز امکان تشخیص تغییرات تدریجی عملکرد را فراهم می کند؛ تغییراتی که ممکن است پیش از ایجاد یک خطای واضح در داده ها ظاهر شوند.

• بازرسی کابل ها و کانکتورها: آسیب مکانیکی، شل شدن کانکتور یا اکسید شدن محل اتصال می تواند مقاومت ناخواسته ایجاد کند و به ویژه در جریان های بالاتر اهمیت پیدا کند.
• کنترل الکترود مرجع: در آزمون های سه الکترودی، وضعیت الکترود مرجع باید به صورت دوره ای بررسی شود. تغییر شرایط داخلی یا آلودگی محل اتصال می تواند باعث تغییر پتانسیل اندازه گیری شده شود.
• کنترل سلول های باتری: سلول هایی که تورم، نشت، افزایش غیرعادی دما یا افت شدید عملکرد دارند نباید صرفا برای بررسی عملکرد دستگاه استفاده شوند، زیرا خود سلول می تواند منبع اصلی رفتار غیرعادی باشد.
• ثبت آزمون های کنترل: اجرای دوره ای یک آزمون مرجع و ذخیره منحنی جریان، ولتاژ یا EIS یک خط مبنا برای مقایسه عملکرد کانال ها ایجاد می کند.
• کنترل شرایط محیطی: تغییر دما می تواند رفتار الکتروشیمیایی سلول را تغییر دهد و مقایسه نتایج آزمون های طولانی مدت را دشوار کند. ثبت دما در کنار داده های الکتروشیمیایی برای پروژه های باتری اهمیت زیادی دارد.

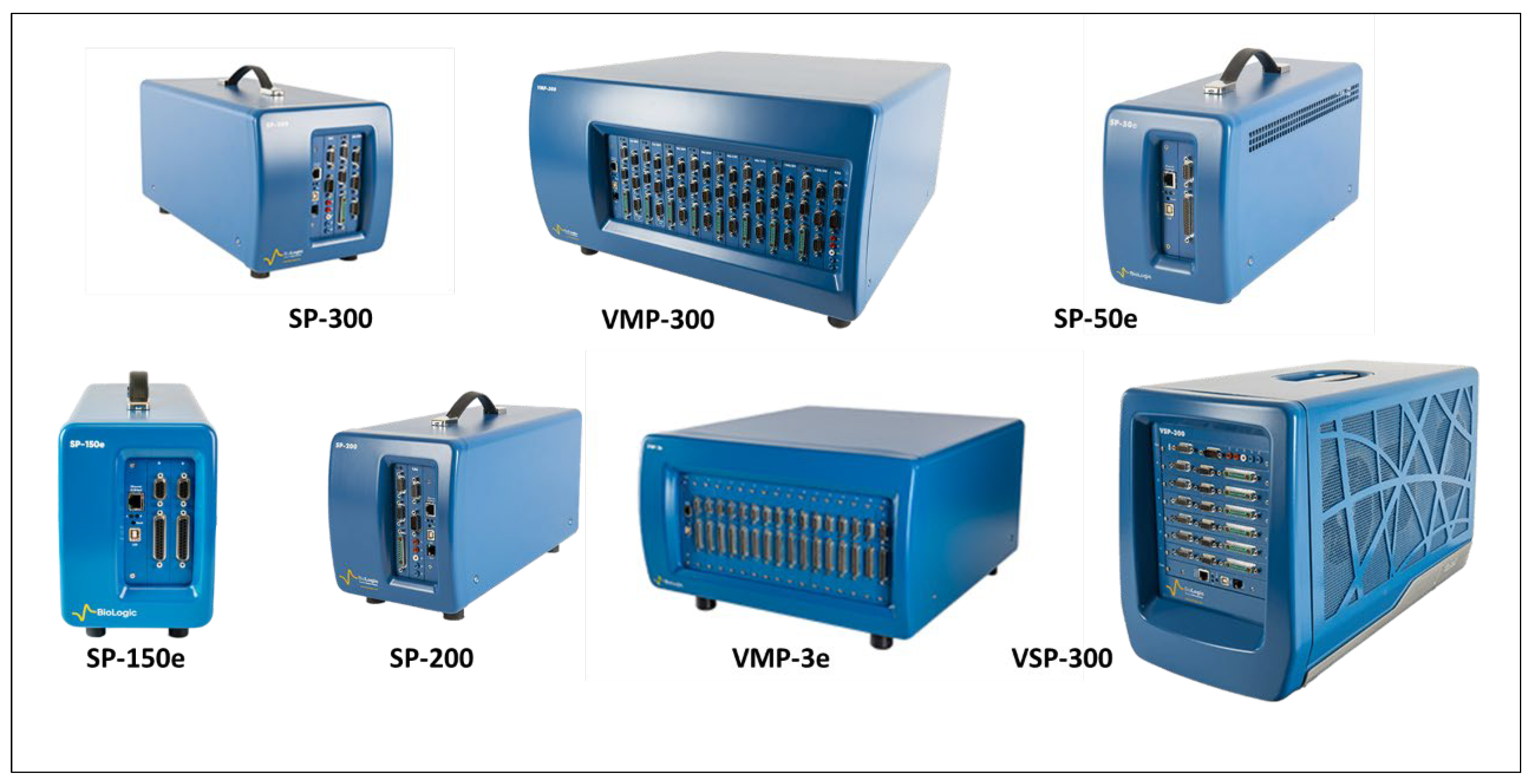

مقایسه VMP-3e با مدل های نزدیک برای انتخاب نهایی

VMP-3e در خانواده پتانسیواستات های چندکاناله Biologic قرار می گیرد، اما انتخاب آن باید بر اساس ساختار پروژه انجام شود. برای یک آزمایشگاه که تعداد زیادی سلول را با جریان متوسط و EIS تا 1 MHz بررسی می کند، تعداد 16 کانال مزیت مهمی ایجاد می کند. در مقابل، اگر تمرکز اصلی روی EIS با فرکانس بالاتر، جریان های بسیار پایین یا تعداد کمتر کانال باشد، مدل های دیگر می توانند تناسب فنی متفاوتی داشته باشند.

اگر تعداد نمونه ها عامل محدود کننده پروژه باشد، VMP-3e به دلیل ظرفیت 16 کاناله می تواند بهره وری آزمون را افزایش دهد. اگر تعداد نمونه کمتر باشد اما تحلیل EIS در فرکانس های بالاتر یا اندازه گیری های بسیار کم جریان اولویت داشته باشد، مقایسه با مدل های Premium اهمیت بیشتری پیدا می کند. بنابراین انتخاب نهایی باید از روی نیاز واقعی آزمایشگاه و نه صرفا نام مدل یا تعداد کانال انجام شود.

چه زمانی VMP-3e انتخاب فنی مناسبی است؟

VMP-3e زمانی انتخاب مناسبی است که برنامه آزمایش شامل تعداد زیادی سلول، آزمون های چرخه ای طولانی، مقایسه چند فرمولاسیون یا ماده و نیاز به ثبت مستقل داده های چند کانال باشد. در پروژه های توسعه باتری، این معماری اجازه می دهد نمونه های NMC، LFP یا طراحی های مختلف الکترود به صورت موازی بررسی شوند و تغییرات ظرفیت و امپدانس در طول زمان با یکدیگر مقایسه شوند.

در خرید VMP-3e باید علاوه بر تعداد کانال، جریان مورد نیاز، نوع سلول، نیاز به Booster، محدوده EIS و تجهیزات جانبی بررسی شود. این رویکرد از انتخاب یک پیکربندی بیش از نیاز یا کمتر از ظرفیت مورد نیاز جلوگیری می کند و امکان توسعه برنامه آزمون در آینده را نیز در نظر می گیرد.

رایان الکترون در تامین و انتخاب تجهیزات الکتروشیمی، مشخصات پتانسیواستات را در ارتباط با روش آزمون، تعداد سلول ها و الزامات اندازه گیری بررسی می کند تا پیکربندی VMP-3e با کاربرد آزمایشگاهی مورد نظر هماهنگ باشد.
