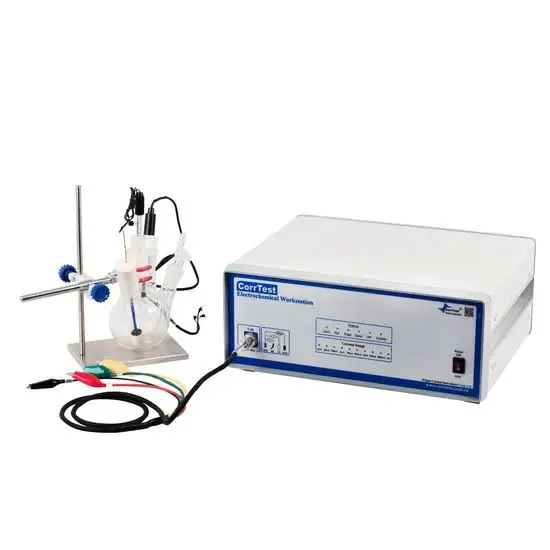

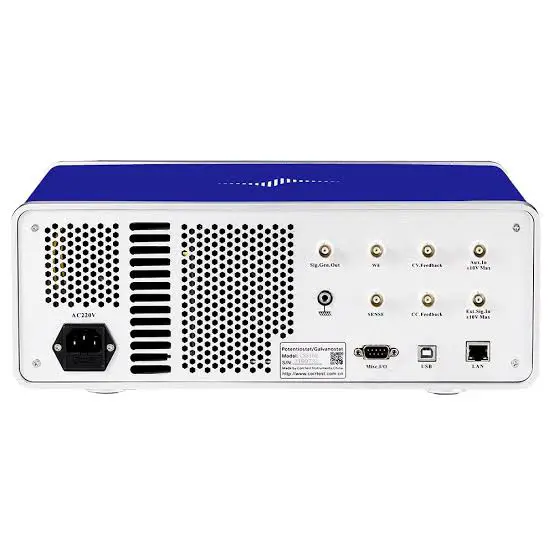

پتانسیواستات CS310M

پتانسیواستات Corrtest CS310M یک دستگاه الکتروشیمیایی تک کاناله است که کنترل پتانسیل و جریان را با قابلیت اندازه گیری طیف سنجی امپدانس الکتروشیمیایی (Electrochemical Impedance Spectroscopy یا EIS) ترکیب می کند. وجود ماژول امپدانس داخلی، این مدل را برای پژوهش هایی مناسب می سازد که در آنها علاوه بر منحنی های جریان و پتانسیل، بررسی رفتار مقاومتی و خازنی فصل مشترک الکترود و الکترولیت نیز اهمیت دارد. در مطالعات خوردگی، داده های امپدانس می توانند به تحلیل پاسخ پوشش محافظ، مقاومت انتقال بار و تغییرات فصل مشترک فلز و محلول کمک کنند. در پژوهش باتری و مواد ذخیره ساز انرژی نیز می توان از EIS برای ارزیابی پاسخ فرکانسی سلول و دنبال کردن تغییرات فرایندهای الکتروشیمیایی استفاده کرد. محدوده کنترل پتانسیل ±10 ولت، کنترل جریان تا ±2 آمپر و بازه فرکانسی 10 میکروهرتز تا 1 مگاهرتز، دامنه متنوعی از آزمون های آزمایشگاهی را پوشش می دهد؛ البته انتخاب شرایط آزمون باید با نوع سلول، الکترود، الکترولیت و محدودیت های نمونه هماهنگ باشد. CS310M در مقایسه با مدل CS300M به قابلیت EIS مجهز است، در حالی که جایگاه آن در خانواده Corrtest بر ارائه امکانات پایه الکتروشیمیایی و امپدانس با هزینه متعادل متمرکز است. رایان الکترون در معرفی و تامین تجهیزات الکتروشیمیایی، توجه به تطابق قابلیت های دستگاه با روش آزمون و نیاز واقعی آزمایشگاه را در اولویت قرار می دهد. فروش پتانسیواستات CS310M توسط این مجموعه صورت می پذیرد، پژوهشگران در صنایع مختلف بر حسب نوع پروژه و نیاز محیط های آزمایشگاهی می توانند نسبت به تأمین و خرید این دسته از تجهیزات الکتروشیمی اقدام نمایند.

جایگاه پتانسیواستات CS310M در آزمون های الکتروشیمیایی

در آزمون های الکتروشیمیایی، کنترل دقیق پتانسیل یا جریان به تنهایی همیشه برای شناخت سازوکار واکنش کافی نیست. در بسیاری از سامانه ها، پاسخ نمونه به فرکانس سیگنال اعمال شده نیز اطلاعات مهمی درباره مقاومت محلول، انتقال بار، رفتار لایه های سطحی و ویژگی های دی الکتریک پوشش فراهم می کند. CS310M با ترکیب روش های پلاریزاسیون و ماژول EIS، امکان بررسی چند جنبه از رفتار نمونه را در یک پلتفرم فراهم می سازد. برای نمونه، در ارزیابی پوشش روی فولاد کربنی، منحنی پلاریزاسیون می تواند اطلاعاتی درباره رفتار خوردگی و جریان های واکنشی ارائه کند، در حالی که طیف امپدانس برای بررسی تغییرات مقاومت پوشش و پاسخ فصل مشترک به کار می رود. تفسیر قابل اتکای نتایج مستلزم آماده سازی تکرارپذیر سطح، کنترل دمای محلول، انتخاب الکترود مرجع مناسب و اطمینان از پایداری شرایط اندازه گیری است.

تفاوت عملکرد پتانسیواستات، گالوانواستات و EIS

• کنترل پتانسیل: در حالت پتانسیواستات، دستگاه پتانسیل الکترود کاری را نسبت به الکترود مرجع کنترل می کند و جریان پاسخ نمونه را اندازه می گیرد. این حالت برای منحنی های پلاریزاسیون، بررسی رفتار اکسایش و کاهش و مطالعه پاسخ الکتروشیمیایی مواد کاربرد دارد.
• کنترل جریان: در حالت گالوانواستات، جریان اعمالی کنترل می شود و تغییرات پتانسیل ثبت می گردد. این شیوه برای آزمون های شارژ و دشارژ، بررسی پاسخ الکترود در جریان ثابت و برخی مطالعات مواد ذخیره ساز انرژی مفید است.
• طیف سنجی امپدانس الکتروشیمیایی: در EIS، پاسخ سامانه به تحریک متناوب در فرکانس های مختلف بررسی می شود. تحلیل نمودارهای نایکوییست و بود می تواند به تفکیک سهم فرایندهای الکتروشیمیایی کمک کند؛ با این حال، نتیجه گیری درباره پارامترهایی مانند مقاومت انتقال بار یا ظرفیت لایه دوگانه به کیفیت داده ها و اعتبار مدل مدار معادل انتخاب شده وابسته است.

کاربردهای CS310M در پژوهش مواد، خوردگی و ذخیره سازی انرژی

کاربرد اصلی دستگاه پتانسیواستات CS310M به آزمون هایی مربوط می شود که در آنها اندازه گیری های الکتروشیمیایی متداول باید با تحلیل امپدانس تکمیل شوند. در بررسی خوردگی فولاد کربنی در محلول کلرید سدیم، می توان رفتار پلاریزاسیون را در کنار پاسخ امپدانسی برای مقایسه نمونه های بدون پوشش و پوشش داده شده مطالعه کرد. در ارزیابی پوشش های پلیمری یا سامانه های رنگ محافظ، تغییرات امپدانس در طول غوطه وری می تواند نشانه ای از تغییر رفتار سدکنندگی پوشش باشد؛ البته این تفسیر باید با شرایط آماده سازی، ضخامت پوشش و مدل تحلیل سازگار باشد. در پژوهش باتری های لیتیوم یونی و سوپرخازن ها نیز EIS برای بررسی تغییرات پاسخ فرکانسی الکترود و سلول به کار می رود، اما طراحی اتصال، محدوده جریان و پتانسیل و شرایط ایمن آزمون باید متناسب با ساختار نمونه تعیین شود. برای توسعه حسگرهای الکتروشیمیایی و بررسی مواد فعال، روش های ولتامتری و اندازه گیری امپدانس می توانند اطلاعات مکملی درباره پاسخ تحلیلی و ویژگی های فصل مشترک ارائه دهند. انتخاب صحیح و خرید پتانسیواستات CS310M توسط متخصصین، شرایط برای رسیدن به نتایج درست تسریع پیدا می کند.

ملاحظات انتخاب پتانسیواستات CS310M برای آزمایشگاه

انتخاب پتانسیواستات نباید فقط بر اساس حداکثر جریان یا بازه فرکانسی انجام شود. تعداد نمونه هایی که باید همزمان آزمایش شوند، نیاز به EIS، دامنه روش های ولتامتری مورد استفاده، نوع سلول الکتروشیمیایی و نیاز به توسعه روش های اختصاصی نیز در تصمیم گیری نقش دارند. CS310M یک دستگاه تک کاناله است؛ بنابراین برای آزمایشگاهی که عمدتا آزمون های متوالی روی نمونه های محدود انجام می دهد، می تواند گزینه مناسبی باشد، اما برای اجرای موازی تعداد زیادی نمونه باید نیاز به پلتفرم چندکاناله نیز بررسی شود. در انتخاب تجهیزات الکتروشیمی، لازم است قابلیت های نرم افزاری و روش های مورد نیاز با نسخه دستگاه و پیکربندی عرضه شده تطبیق داده شوند. هر کدام از موارد ذکر شده که اشاره به مشخصات فنی دستگاه دارد، تأثیر مستقیم بر روی قیمت پتانسیواستات CS310M دارد.

در آزمایش‌های تخصصی الکتروشیمی، انتخاب تجهیزات مناسب می‌تواند نقش مهمی در اجرای دقیق روش‌های اندازه‌گیری داشته باشد. برای شناسایی دستگاه‌های متناسب با نیازهای پژوهشی و بررسی گزینه‌های موجود جهت خرید تجهیزات آزمایشگاهی الکتروشیمی و ابزارهای اندازه‌گیری، بهتر است کاربرد و مشخصات فنی هر دستگاه را با نیازهای آزمایشگاه تطبیق دهید.

روش های آزمون الکتروشیمیایی قابل اجرا با پتانسیواستات CS310M

پتانسیواستات Corrtest CS310M برای اجرای روش های متداول الکتروشیمیایی و طیف سنجی امپدانس طراحی شده است. انتخاب روش اندازه گیری باید بر اساس کمیت مورد بررسی، سازوکار واکنش، ویژگی های الکترود و هدف آزمایش انجام شود. در مطالعات خوردگی، معمولا اندازه گیری پتانسیل مدار باز و آزمون های پلاریزاسیون برای بررسی رفتار الکترود استفاده می شوند و EIS می تواند اطلاعات مکملی درباره پاسخ مقاومتی و خازنی سامانه ارائه کند. در تحقیقات باتری و سوپرخازن، روش های کنترل جریان و پتانسیل برای بررسی پاسخ الکترود و تغییرات عملکرد در چرخه های شارژ و دشارژ اهمیت دارند. پیش از اجرای هر روش باید محدوده های مجاز پتانسیل و جریان، تنظیمات سلول و سازگاری روش با نرم افزار دستگاه بررسی شوند.

ولتامتری چرخه ای (CV) و بررسی واکنش های اکسایش و کاهش

در روش Cyclic Voltammetry، پتانسیل الکترود کاری با نرخ روبش مشخص در یک یا چند چرخه تغییر می کند و جریان حاصل بر حسب پتانسیل ثبت می شود. شکل و موقعیت قله های جریان، فاصله میان قله های آندی و کاتدی و تغییر جریان در چرخه های متوالی می توانند برای بررسی رفتار اکسایش و کاهش، برگشت پذیری واکنش و پایداری پاسخ الکترود استفاده شوند. برای مثال، در مطالعه زوج فری سیانید و فروسیانید پتاسیم روی الکترود کربن شیشه ای، غلظت گونه فعال، سطح الکترود، سرعت روبش و مقاومت محلول بر شکل ولتاموگرام اثر می گذارند. تمیزکاری تکرارپذیر الکترود، حذف اکسیژن محلول در صورت نیاز و استفاده از الکترولیت پشتیبان مناسب برای مقایسه معتبر نتایج اهمیت دارد.

• سرعت روبش پتانسیل: افزایش نرخ روبش می تواند جریان خازنی را افزایش دهد و در سامانه های نفوذ کنترل، شکل و مقدار جریان قله را تغییر دهد. برای مقایسه سینتیک واکنش، باید نرخ روبش در مجموعه آزمایش ها کنترل و ثبت شود.
• محدوده پتانسیل: انتخاب بازه ای بیش از محدوده پایدار الکترولیت ممکن است موجب واکنش های جانبی، تجزیه حلال یا تغییر سطح الکترود شود. محدوده روبش باید با پنجره الکتروشیمیایی واقعی سامانه سازگار باشد.
• وضعیت سطح الکترود: آلودگی، پرداخت نامنظم یا تغییر سطح فعال می تواند جریان قله و تکرارپذیری را تحت تاثیر قرار دهد. آماده سازی سطح باید برای تمام نمونه های مقایسه ای یکسان باشد.

ولتامتری روبش خطی (LSV) و تحلیل رفتار پلاریزاسیون

در Linear Sweep Voltammetry، پتانسیل در یک جهت و با نرخ تعیین شده روبش می شود و جریان اندازه گیری شده برای بررسی واکنش های الکتروشیمیایی به کار می رود. این روش در مطالعه آغاز واکنش های اکسایش یا کاهش، ارزیابی پاسخ مواد الکترودی و بررسی رفتار پلاریزاسیون کاربرد دارد. در مطالعات خوردگی، آزمون های پلاریزاسیون باید با توجه به هدف آزمایش و روش تحلیل انتخاب شوند؛ هر منحنی LSV به تنهایی معادل تعیین کامل نرخ خوردگی نیست و استخراج پارامترهایی مانند پتانسیل خوردگی یا چگالی جریان خوردگی به طراحی آزمون، ناحیه اندازه گیری و روش برازش وابسته است. برای نمونه، مقایسه فولاد کربنی بدون پوشش با نمونه دارای پوشش محافظ در محلول کلرید سدیم مستلزم کنترل زمان غوطه وری، مساحت در معرض محلول، دما و شرایط سطحی است.

کرونوآمپرومتری (CA) و کرونوپتانسیومتری (CP)

در Chronoamperometry، یک پتانسیل مشخص یا توالی پتانسیل به الکترود اعمال می شود و تغییرات جریان بر حسب زمان ثبت می گردد. این روش برای بررسی پاسخ گذرای الکترود، انتقال جرم و برخی فرایندهای رسوب دهی الکتروشیمیایی قابل استفاده است. در Chronopotentiometry، جریان کنترل می شود و پاسخ پتانسیل بر حسب زمان اندازه گیری می شود؛ از این روش می توان برای بررسی پاسخ الکترود تحت جریان ثابت و مطالعه رفتار برخی سامانه های ذخیره انرژی استفاده کرد. تفسیر داده های زمانی باید با در نظر گرفتن ظرفیت دولایه، انتقال جرم، واکنش های جانبی و زمان تثبیت اولیه انجام شود.

• در الکترودیپوزیشن مس: در رسوب دهی مس از یک حمام الکترولیتی، انتخاب پتانسیل یا جریان اعمالی، غلظت یون مس، دما و همزدن محلول بر سرعت رشد و یکنواختی لایه اثر می گذارد. ثبت جریان یا پتانسیل در طول زمان می تواند به شناسایی تغییرات فرایند کمک کند، اما کیفیت پوشش باید با روش های مکمل نیز ارزیابی شود.
• در آزمون الکترودهای باتری: ثبت تغییرات پتانسیل در جریان ثابت امکان بررسی پاسخ الکترود را فراهم می کند. برای مقایسه نمونه ها باید جرم ماده فعال، سطح الکترود، ظرفیت سلول، دما و شرایط چرخه بندی ثابت نگه داشته شوند.

طیف سنجی امپدانس الکتروشیمیایی در CS310M

قابلیت Electrochemical Impedance Spectroscopy یکی از ویژگی های متمایز CS310M در مقایسه با CS300M است. در EIS، تحریک متناوب کوچک در مجموعه ای از فرکانس ها به سامانه اعمال می شود و نسبت پاسخ ولتاژی و جریانی برای محاسبه امپدانس مختلط به کار می رود. بازه فرکانسی اعلام شده برای CS310M از 10 میکروهرتز تا 1 مگاهرتز است؛ استفاده موثر از این بازه به پایداری نمونه، کیفیت اتصالات، دامنه تحریک و شرایط اندازه گیری بستگی دارد. دامنه تحریک باید به اندازه ای انتخاب شود که پاسخ در محدوده خطی باقی بماند؛ در غیر این صورت، فرض های معمول تحلیل امپدانس ممکن است برقرار نباشند.

تحلیل نمودار نایکوییست و بود

نمودار نایکوییست بخش حقیقی و موهومی امپدانس را در کنار یکدیگر نمایش می دهد و برای مشاهده قوس ها، پاسخ های مقاومتی و برخی ویژگی های زمانی سامانه مفید است. نمودار بود تغییرات اندازه امپدانس و زاویه فاز را بر حسب فرکانس نشان می دهد و می تواند به تشخیص ناحیه های غالب پاسخ و مقایسه نمونه ها کمک کند. در یک سامانه خوردگی با پوشش محافظ، تغییر اندازه قوس امپدانس در شرایط کنترل شده ممکن است با تغییر مقاومت پوشش یا فرایندهای فصل مشترک مرتبط باشد؛ با این حال، نسبت دادن هر قوس به یک فرایند مشخص باید بر اساس ساختار سامانه، تکرارپذیری داده ها و مدل فیزیکی قابل دفاع انجام شود.

• مقاومت محلول: رسانایی الکترولیت، فاصله الکترودها و هندسه سلول بر افت اهمی اثر می گذارند. تغییر این عوامل میان آزمون ها می تواند مقایسه طیف های امپدانس را دشوار کند.
• پایداری در طول آزمون: تغییر سطح الکترود، دمای محلول یا وضعیت پوشش هنگام برداشت طیف می تواند داده ها را از حالت پایدار خارج کند. پیش از اندازه گیری باید زمان تثبیت متناسب با سامانه در نظر گرفته شود.
• مدار معادل: انتخاب مدار باید با ویژگی های فیزیکی و شیمیایی سامانه سازگار باشد. برازش عددی مناسب به تنهایی اثبات نمی کند که مدار انتخاب شده سازوکار واقعی نمونه را توضیح می دهد.

مقایسه روش های متداول برای انتخاب آزمون

جدول زیر تفاوت هدف اندازه گیری و نوع داده حاصل از روش های پرکاربرد را نشان می دهد. این مقایسه برای طراحی برنامه آزمون مفید است؛ روش نهایی باید بر اساس فرضیه پژوهش و محدودیت های نمونه تعیین شود.

کاربرد EIS در ارزیابی خوردگی و پوشش های محافظ

در آزمون خوردگی، اندازه گیری امپدانس می تواند تغییرات پاسخ الکتروشیمیایی فلز و محیط را در طول زمان آشکار کند. برای مثال، هنگام ارزیابی پوشش اپوکسی روی فولاد کربنی در محلول کلرید سدیم، می توان طیف ها را در زمان های غوطه وری مشخص برداشت و تغییرات امپدانس را تحت شرایط یکسان مقایسه کرد. افت امپدانس ممکن است با جذب الکترولیت، ایجاد مسیرهای نفوذ یا تغییر وضعیت فصل مشترک مرتبط باشد، اما برای تشخیص علت باید ضخامت پوشش، عیوب سطحی، شرایط آماده سازی و تکرارپذیری نمونه ها نیز بررسی شوند. اندازه گیری های پلاریزاسیون و EIS اطلاعات متفاوتی ارائه می کنند و استفاده مکمل از آنها می تواند درک جامع تری از رفتار خوردگی فراهم کند.

برای استفاده از CS310M در چنین آزمایش هایی، انتخاب الکترود مرجع مناسب، ثابت نگه داشتن مساحت در معرض الکترولیت، بررسی کیفیت اتصال الکترودها و ثبت دمای آزمون ضروری است. در آزمون های طولانی مدت نیز باید پایداری سامانه و احتمال تغییر نمونه هنگام اندازه گیری کنترل شود. تفسیر دقیق داده ها به کیفیت اندازه گیری و انطباق مدل تحلیل با سازوکارهای محتمل سامانه وابسته است؛ از این رو نباید یک پارامتر امپدانسی را بدون بررسی شرایط آزمون به عنوان شاخص قطعی عمر پوشش یا نرخ خوردگی در نظر گرفت.

مشخصات فنی پتانسیواستات Corrtest CS310M و تاثیر آن بر کیفیت اندازه گیری

ارزیابی مشخصات فنی پتانسیواستات CS310M باید بر اساس نوع آزمون، محدوده سیگنال مورد نیاز و ویژگی های الکتروشیمیایی نمونه انجام شود. در این دستگاه، قابلیت کنترل پتانسیل و جریان در کنار طیف سنجی امپدانس الکتروشیمیایی، امکان اجرای آزمون های پلاریزاسیون و بررسی پاسخ فرکانسی سامانه را فراهم می کند. محدوده های الکتریکی دستگاه به تنهایی تعیین کننده کیفیت داده نیستند؛ انتخاب صحیح سلول، الکترود مرجع، الکترود کمکی، کابل ها و تنظیمات نرم افزاری نیز در دقت و تکرارپذیری اندازه گیری نقش دارند. مشخصات درج شده در جدول، مبنای اولیه ارزیابی مدل هستند و برای سفارش نهایی باید با نسخه و پیکربندی عرضه شده تطبیق داده شوند.

محدوده جریان و انتخاب بازه اندازه گیری

در اندازه گیری های الکتروشیمیایی، انتخاب بازه جریان باید متناسب با جریان مورد انتظار انجام شود. اگر جریان واکنش بسیار کمتر از بازه انتخاب شده باشد، ممکن است بخش قابل توجهی از تفکیک پذیری قابل استفاده دستگاه از دست برود؛ از سوی دیگر، انتخاب بازه نامناسب برای جریان های گذرا می تواند موجب اشباع یا ثبت ناقص پاسخ شود. در آزمون یک حسگر آمپرومتری برای اندازه گیری گلوکز، جریان خروجی ممکن است با غلظت آنالیت و شرایط سطح الکترود تغییر کند؛ بنابراین لازم است بازه جریان با توجه به جریان زمینه، بیشینه پاسخ مورد انتظار و دامنه کالیبراسیون انتخاب شود. پیش از مقایسه نتایج، باید شرایط آماده سازی الکترود، ترکیب الکترولیت، دما و زمان تثبیت یکسان باشند.

بازه فرکانسی EIS و محدودیت های تفسیر

بازه فرکانسی گسترده، امکان بررسی پاسخ های دارای ثابت زمانی متفاوت را فراهم می کند؛ با این حال، برداشت داده در نزدیکی انتهای پایین یا بالای بازه به پایداری نمونه، زمان آزمون، کیفیت کابل کشی و ویژگی های سلول حساس است. در فرکانس های پایین، تغییرات آهسته سطح یا ترکیب محلول می توانند بر اعتبار داده اثر بگذارند؛ در فرکانس های بالا نیز القای کابل ها و اتصالات ممکن است در پاسخ اندازه گیری شده سهم داشته باشند. بنابراین، در تحلیل EIS یک پوشش محافظ روی فولاد، باید تکرارپذیری طیف ها، شرایط تماس الکتریکی و سازگاری مدل مدار معادل با سامانه واقعی بررسی شود. تکیه بر یک مقدار امپدانس منفرد، بدون توجه به فرکانس و شرایط آزمون، برای نتیجه گیری درباره کیفیت پوشش کافی نیست.

هنگام انتخاب دستگاه برای آزمون‌های پتانسیواستاتیک، گالوانواستاتیک و طیف‌سنجی امپدانس الکتروشیمیایی، صرفاً توجه به هزینه تهیه دستگاه کافی نیست. با مقایسه قیمت و مشخصات فنی پتانسیواستات‌های مجهز به EIS می‌توانید قابلیت‌های اندازه‌گیری و تناسب مدل‌های مختلف با اهداف پژوهشی خود را نیز ارزیابی کنید.

مقایسه CS310M با مدل های دیگر پتانسیواستات Corrtest

مدل های خانواده Corrtest از نظر وجود EIS، تعداد کانال، محدوده جریان و تمرکز کاربردی تفاوت دارند. CS310M برای آزمایشگاه هایی مطرح است که به EIS و روش های متداول الکتروشیمیایی در قالب یک دستگاه تک کاناله نیاز دارند. در مقابل، انتخاب مدل های پیشرفته تر زمانی توجیه پیدا می کند که نیازهای مشخصی مانند فرکانس بالاتر، جریان بیشتر، کانال های متعدد یا اجرای همزمان آزمون ها وجود داشته باشد. مقایسه زیر بر مبنای مشخصات موجود برای این خانواده تهیه شده است؛ در مواردی که قابلیت به گزینه سفارشی وابسته است، پیکربندی دقیق باید پیش از سفارش تایید شود.

چه زمانی خرید CS310M انتخاب منطقی تری است؟

اگر برنامه آزمایشگاه شامل اندازه گیری های CV و LSV در کنار تحلیل EIS برای یک نمونه در هر نوبت باشد، CS310M می تواند تعادل مناسبی میان امکانات مورد نیاز و پیچیدگی سامانه ایجاد کند. برای مثال، در بررسی مقاومت خوردگی نمونه های فولادی پوشش داده شده، وجود EIS برای تحلیل تغییرات پاسخ فرکانسی اهمیت دارد؛ در حالی که در آزمایشگاهی که تنها به ولتامتری و آزمون های زمانی نیاز دارد و امپدانس در برنامه پژوهش جایی ندارد، مدل CS300M نیز ممکن است قابل بررسی باشد. اگر هدف، اجرای EIS در فرکانس های بالاتر از 1 MHz باشد، باید مدل هایی مانند CS350Pro یا CS360Pro بر اساس نیاز واقعی آزمون مقایسه شوند. برای آزمایش های همزمان روی چند سلول نیز مدل های چندکاناله، مانند CS310X، گزینه های مرتبط تری هستند.

راهنمای بررسی خرید و قیمت پتانسیواستات CS310M

در فرایند خرید پتانسیواستات CS310M، بررسی نیازهای واقعی آزمایشگاه باید پیش از مقایسه قیمت انجام شود. وجود EIS، بازه فرکانسی مورد نیاز، دامنه جریان و پتانسیل، تکنیک های نرم افزاری و لوازم جانبی سازگار با سلول، همگی بر تناسب دستگاه با برنامه پژوهشی اثر می گذارند. همچنین لازم است نسخه نرم افزار، امکانات فعال، اقلام همراه، شرایط خدمات فنی و مشخصات الکتریکی نسخه قابل عرضه به صورت مکتوب مشخص شوند. قیمت دستگاه ممکن است بر اساس پیکربندی، لوازم جانبی و شرایط تامین متفاوت باشد؛ از این رو مقایسه قیمت بدون یکسان بودن اقلام و امکانات، تصویر دقیقی از ارزش فنی پیشنهادها ارائه نمی دهد.

• تطبیق روش های مورد نیاز: فهرست آزمون های جاری و برنامه های آتی مانند EIS، CV، LSV و CA/CP را مشخص کنید تا از پرداخت هزینه برای قابلیت های غیرضروری یا انتخاب دستگاهی با امکانات ناکافی جلوگیری شود.
• بررسی سلول و اتصالات: نوع الکترود مرجع، الکترود کمکی، نگهدارنده نمونه، کابل ها و اتصالات باید با ساختار سلول و نوع آزمایش سازگار باشند؛ این عوامل بر نویز و تکرارپذیری نتایج اثر می گذارند.
• تایید مشخصات نسخه عرضه شده: محدوده جریان، محدوده پتانسیل، بازه EIS، رزولوشن و تکنیک های نرم افزاری باید با مستندات همان نسخه تطبیق داده شوند، به ویژه اگر آزمایش ها به جریان های بسیار کم یا فرکانس های بالا وابسته باشند.
• بررسی پشتیبانی فنی: امکان دریافت راهنمای نصب، آموزش کار با نرم افزار، عیب یابی و خدمات فنی را در کنار مشخصات دستگاه ارزیابی کنید؛ پشتیبانی مناسب می تواند زمان راه اندازی و توقف آزمایشگاه را کاهش دهد.

برای دریافت اطلاعات تکمیلی درباره مشخصات قابل تامین، اقلام همراه و شرایط خدمات فنی پتانسیواستات CS310M می توانید درخواست خود را از طریق صفحه تماس ثبت کنید.

رایان الکترون در بررسی تجهیزات الکتروشیمی، تطبیق قابلیت های دستگاه با نیاز روش آزمون، ساختار آزمایشگاه و الزامات اندازه گیری را مبنای انتخاب فنی قرار می دهد.

نصب، راه اندازی و کنترل صحت عملکرد پتانسیواستات CS310M

عملکرد قابل اعتماد پتانسیواستات Corrtest CS310M به آماده سازی صحیح سلول الکتروشیمیایی، انتخاب اتصالات مناسب و کنترل شرایط محیطی وابسته است. پیش از شروع آزمایش، دستگاه باید در محیطی با دمای پایدار و دور از منابع نویز الکترومغناطیسی، تجهیزات پرقدرت و مسیرهای انتقال جریان مزاحم قرار گیرد. اتصال الکترود کاری، الکترود مرجع و الکترود کمکی باید مطابق آرایش سلول و دستورالعمل همان دستگاه انجام شود؛ جابه جایی اتصال ها یا استفاده از الکترود مرجع نامناسب می تواند پتانسیل اندازه گیری شده و نتایج آزمون را تغییر دهد. در آزمون های EIS، توجه به وضعیت کابل ها، تماس های الکتریکی، اتصال زمین و پایداری نمونه اهمیت بیشتری دارد، زیرا آثار القایی و نویز می توانند به ویژه در فرکانس های بالا یا هنگام اندازه گیری سیگنال های کوچک، تحلیل داده را دشوار کنند.

مراحل آماده سازی پیش از اندازه گیری

• بازرسی کابل ها و کانکتورها: کابل های الکترود را از نظر شکستگی، آلودگی، خوردگی کانکتور و اتصال ناپایدار بررسی کنید. مقاومت تماس یا اتصال متناوب می تواند موجب نوسان سیگنال، افزایش نویز و تغییر شکل پاسخ امپدانسی شود.
• بررسی الکترود مرجع: وضعیت محلول داخلی، اتصال الکتریکی و سلامت دیافراگم الکترود مرجع را کنترل کنید. پتانسیل ناپایدار الکترود مرجع می تواند باعث جابه جایی منحنی های ولتامتری و کاهش قابلیت مقایسه نتایج شود.
• آماده سازی سطح الکترود کاری: روش تمیزکاری یا پرداخت باید با جنس الکترود و نوع آزمون سازگار باشد. برای نمونه، در آزمون فری سیانید پتاسیم با الکترود کربن شیشه ای، آلودگی سطح و تفاوت در پرداخت می تواند جریان قله و فاصله قله ها را تغییر دهد.
• کنترل الکترولیت و سلول: ترکیب محلول، حجم الکترولیت، دما و سطح غوطه وری الکترودها را در آزمون های مقایسه ای ثابت نگه دارید. تغییر این عوامل می تواند مقاومت محلول، انتقال جرم و پاسخ الکتروشیمیایی را تحت تاثیر قرار دهد.
• تنظیم روش در نرم افزار: تکنیک اندازه گیری، محدوده پتانسیل یا جریان، نرخ روبش، زمان نمونه برداری و تنظیمات فرکانسی را متناسب با روش انتخاب کنید. پیش از شروع آزمون اصلی، مقادیر تنظیم شده را با برنامه آزمایش و محدوده های مجاز سلول تطبیق دهید.

اعتبارسنجی اندازه گیری و ارزیابی کیفیت داده ها

پس از راه اندازی، صحت عملکرد CS310M باید با آزمون های کنترلی متناسب با روش مورد استفاده ارزیابی شود. اعتبارسنجی به معنای مقایسه صرف یک عدد با مقدار مرجع نیست؛ پایداری سیگنال، نویز زمینه، تکرارپذیری منحنی ها و سازگاری نتایج با رفتار مورد انتظار سامانه نیز باید بررسی شوند. در آزمون های ولتامتری می توان اندازه و موقعیت قله ها را در شرایط ثابت میان تکرارها مقایسه کرد. در EIS، تکرار طیف روی یک سلول پایدار و بررسی پیوستگی پاسخ فرکانسی به شناسایی مشکلات ناشی از اتصال، تغییر وضعیت نمونه یا تنظیمات نامناسب کمک می کند.

کنترل کیفیت در آزمون های ولتامتری

برای ارزیابی تکرارپذیری، یک محلول استاندارد با غلظت مشخص و الکترودی با سطح آماده سازی یکسان را در شرایط ثابت اندازه گیری کنید. در آزمون CV، تغییر غیرمنتظره جریان قله یا جابه جایی پتانسیل قله ممکن است از آلودگی الکترود، تغییر غلظت محلول، وضعیت الکترود مرجع یا تغییر مقاومت محلول ناشی شود. در حسگر آمپرومتری گلوکز نیز باید جریان زمینه، زمان رسیدن به پاسخ پایدار، پاسخ محلول شاهد و تغییرات سیگنال در غلظت های معلوم ثبت شوند. این کنترل ها کمک می کنند تا تغییر واقعی نمونه از خطاهای ناشی از آماده سازی یا اندازه گیری تفکیک شود.

کنترل کیفیت در آزمون EIS

در اندازه گیری امپدانس، ابتدا باید اطمینان حاصل شود که سامانه در طول برداشت طیف به اندازه کافی پایدار است و دامنه تحریک برای بررسی پاسخ مورد نظر مناسب انتخاب شده است. تغییر طیف میان تکرارها ممکن است ناشی از ناپایداری سطح، تغییر دما، اتصال نامناسب، حباب روی الکترود یا تغییر وضعیت پوشش باشد. برای نمونه، در بررسی پوشش اپوکسی روی فولاد کربنی در محلول کلرید سدیم، زمان غوطه وری، مساحت پوشش در معرض محلول و شرایط آماده سازی باید ثبت شوند تا تغییرات امپدانس در طول زمان به صورت قابل دفاع مقایسه شوند. در صورت مشاهده ناهنجاری در فرکانس های بالا، وضعیت کابل ها و اتصالات باید بررسی شود؛ در فرکانس های پایین نیز تغییرات آهسته سامانه می تواند بر اعتبار داده ها اثر بگذارد.

عیب یابی مشکلات رایج هنگام کار با CS310M

در زمان بروز نتایج غیرعادی، بهتر است ابتدا شرایط نمونه، سلول، الکترودها و اتصالات بررسی شوند و سپس تنظیمات روش و عملکرد دستگاه ارزیابی شود. این رویکرد از تعویض غیرضروری قطعات یا نسبت دادن زودهنگام مشکل به دستگاه جلوگیری می کند. جدول زیر نشانه های رایج و مسیرهای بررسی اولیه را نشان می دهد؛ تشخیص قطعی خرابی داخلی به آزمون فنی و بررسی مستندات همان نسخه دستگاه نیاز دارد.

نگهداری پیشگیرانه و حفاظت از عملکرد دستگاه

نگهداری پیشگیرانه CS310M باید بر حفظ سلامت اتصالات، کنترل شرایط محیطی و مستندسازی رفتار دستگاه در آزمون های مرجع متمرکز باشد. باقی ماندن الکترولیت روی کانکتورها، نگهداری نامناسب کابل ها یا استفاده از سلول های آلوده می تواند در طول زمان موجب بروز خطاهای اندازه گیری شود. پس از هر آزمایش، الکترودها و سلول را متناسب با جنس مواد و دستورالعمل آزمایشگاه تمیز کنید و از ورود محلول به کانکتورها یا بدنه دستگاه جلوگیری کنید. کابل ها باید بدون کشش شدید، خمیدگی تند یا فشار مکانیکی نگهداری شوند؛ آسیب عایق یا شل شدن کانکتورها می تواند نویز و ناپایداری ایجاد کند.

• ثبت سوابق عملکرد: تاریخ آزمون های کنترلی، تنظیمات روش، نتایج محلول مرجع و نشانه های غیرعادی را ثبت کنید. مقایسه سوابق در طول زمان به شناسایی تغییرات تدریجی و تعیین زمان مناسب برای بررسی فنی کمک می کند.
• کنترل شرایط محیطی: دما، رطوبت، تهویه و فاصله از منابع تداخل الکترومغناطیسی باید متناسب با الزامات سازنده و محیط آزمایشگاه مدیریت شوند. تغییر شرایط محیطی می تواند در اندازه گیری های کم جریان یا EIS حساسیت بیشتری ایجاد کند.
• بازرسی اتصالات: پیش از آزمون های حساس، وضعیت کابل های الکترود و کانکتورها را بررسی کنید. تمیزکاری باید بدون آسیب به پوشش عایق یا اجزای اتصال انجام شود.
• بررسی نرم افزار و تنظیمات: نسخه نرم افزار، فایل های روش و پارامترهای آزمون را مستند کنید تا نتایج در آزمایش های تکراری با تنظیمات قابل مقایسه تولید شوند.
• ارجاع خرابی های داخلی به متخصص: در صورت مشاهده خطای تکرارشونده، بوی غیرعادی، آثار داغ شدن یا عملکرد ناپایدار پس از کنترل سلول و اتصالات، آزمون را متوقف کنید و از باز کردن دستگاه یا دستکاری مدارهای داخلی بدون صلاحیت فنی خودداری کنید.

انتخاب CS310M برای آزمایشگاه های خوردگی و الکتروشیمی

پتانسیواستات Corrtest CS310M زمانی گزینه مناسبی برای بررسی است که آزمایشگاه به مجموعه ای از روش های الکتروشیمیایی متداول و قابلیت EIS در یک دستگاه تک کاناله نیاز داشته باشد. این ترکیب برای بررسی خوردگی فلزات، ارزیابی پوشش های محافظ، مطالعه پاسخ الکتروشیمیایی باتری ها و توسعه حسگرها کاربرد دارد. اگر برنامه پژوهش به EIS فرکانس بالاتر از 1 MHz، جریان بیشتر از محدوده اعلام شده یا اجرای همزمان آزمون روی چند نمونه نیاز دارد، باید مدل های دیگر خانواده Corrtest و پیکربندی آنها نیز مقایسه شوند. تصمیم نهایی باید بر پایه روش های مورد نیاز، مشخصات نسخه قابل تامین، اقلام همراه و الزامات پشتیبانی فنی گرفته شود، نه صرفا نام مدل یا یک پارامتر منفرد.

برای بررسی سازگاری CS310M با روش های آزمون، نیازهای آزمایشگاه و پیکربندی مورد نظر، می توانید درخواست خود را از طریق صفحه تماس ثبت کنید.

رایان الکترون در ارزیابی تجهیزات الکتروشیمی، تطبیق مشخصات دستگاه با کاربرد پژوهشی، نیازهای اندازه گیری و امکانات فنی آزمایشگاه را در نظر می گیرد.

سوالات متداول درباره پتانسیواستات Corrtest CS310M
