| مشخصات فنی اسپکتروفتومتر UV-Vis-NIR UH5700 |
|---|
| پارامتر | مشخصات |
|---|
| نام دستگاه | اسپکتروفتومتر فرابنفش، مرئی و مادون قرمز نزدیک UV-Vis-NIR |
| مدل | UH5700 |
| برند | Hitachi |
| کشور سازنده | ژاپن |
| محدوده طول موج | 190 تا 3300 نانومتر |
| سامانه اپتیکی | مونوکروماتور تکی با آرایش Czerny-Turner |
| روش اندازه گیری | Double Beam یا پرتو دوگانه |
| کنترل پهنای شکاف | شکاف با عرض پیوسته متغیر در ناحیه مادون قرمز نزدیک |
| سرعت اسکن در ناحیه UV-Vis | حدود 0.3 تا 5000 نانومتر بر دقیقه |
| کنترل تغییر سطح سیگنال آشکارساز | فناوری پردازش سیگنال برای کاهش اختلاف پاسخ هنگام تغییر آشکارساز |
| نرم افزار | نرم افزار استاندارد پردازش داده و تایید عملکرد دستگاه |
| کاربردهای اصلی | آنالیز مواد، مشخصه یابی اپتیکی، اندازه گیری جذب، عبور و بازتاب، پژوهش و کنترل کیفیت |

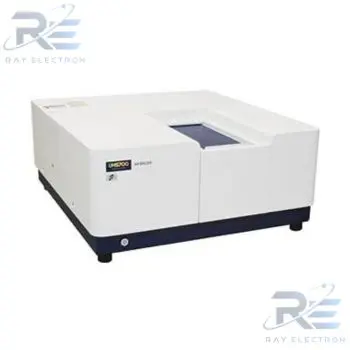

اسپکتروفتومتر UV-Vis-NIR UH5700 برای آزمایشگاه هایی طراحی شده است که بررسی رفتار نوری مواد را به یک محدوده محدود از طیف فرابنفش یا مرئی محدود نمی کنند و به داده های طیفی در ناحیه مادون قرمز نزدیک نیز نیاز دارند. این دستگاه با پوشش طول موج 190 تا 3300 نانومتر، امکان بررسی جذب، عبور یا بازتاب نمونه های مختلف را متناسب با آرایش اندازه گیری و تجهیزات جانبی فراهم می کند. چنین گستره ای در مطالعات مواد پیشرفته، ارزیابی فیلترهای نوری، بررسی پوشش ها و فیلم های پلیمری، تحلیل رنگ، مشخصه یابی مواد جاذب NIR و آزمون های پژوهشی اهمیت دارد؛ زیرا ویژگی های اپتیکی یک ماده ممکن است در نواحی مختلف طیف تغییر کند و اندازه گیری در یک طول موج به تنهایی برای توصیف رفتار آن کافی نباشد.
در انتخاب یک دستگاه اسپکتروفتومتر، تنها محدوده طول موج تعیین کننده نیست. طراحی مونوکروماتور، کنترل نور سرگردان، روش مقایسه پرتو نمونه و مرجع، سرعت اسکن، پایداری خط پایه و نحوه پردازش داده ها همگی بر قابلیت اعتماد طیف ثبت شده اثر می گذارند. UH5700 از آرایش اپتیکی Czerny-Turner با مونوکروماتور تکی و ساختار Double Beam استفاده می کند. ترکیب این ویژگی ها با فناوری گریتینگ توسعه یافته و کنترل شکاف در ناحیه NIR، دستگاه را برای کاربردهایی مناسب می کند که علاوه بر گستره طیفی وسیع، به بررسی دقیق تغییرات پاسخ نوری در نمونه نیز نیاز دارند. مجموعه رایان الکترون به صورت تخصصی در حوزه واردات و فروش تجهیزات آنالیز دستگاهی فعالیت می کنند، در لیست محصولات می توانید شاهد فروش اسپکتروفتومتر UV-Vis UH5700 با گارانتی و خدمات پس از فروش معتبر باشید.
چرا UH5700 برای مشخصه یابی مواد و آزمون های اپتیکی اهمیت دارد؟
در آزمایشگاه مواد، یک طیف جذبی یا عبوری فقط نمودار شدت نور نیست؛ این داده می تواند اطلاعاتی درباره رفتار الکترونی، ترکیب نمونه، ویژگی های ساختاری وابسته به جذب، کیفیت پوشش و عملکرد یک جزء اپتیکی ارائه کند. برای نمونه، در بررسی یک فیلتر رنگی، محل ناحیه عبور، میزان عبور در طول موج هدف و پهنای ناحیه عبوری از پارامترهای اصلی هستند. در مقابل، برای مطالعه یک ماده جاذب مادون قرمز نزدیک، تعیین محل قله های جذب، شکل باند و تغییرات پاسخ طیفی در بازه طول موجی گسترده اهمیت بیشتری پیدا می کند.
پوشش طیفی UH5700 از 190 تا 3300 نانومتر، محدوده فرابنفش، مرئی و بخش گسترده ای از مادون قرمز نزدیک را در یک سامانه اندازه گیری در دسترس قرار می دهد. این قابلیت برای مقایسه رفتار یک نمونه در چند ناحیه طیفی مفید است؛ برای مثال، پژوهشگر می تواند جذب فرابنفش یک محلول را بررسی کند و در پروژه ای دیگر، پاسخ عبوری یا بازتابی یک فیلم پلیمری را در ناحیه مرئی و NIR ارزیابی کند. البته انتخاب روش اندازه گیری، نوع نگهدارنده نمونه و لوازم جانبی باید با ماهیت نمونه و هدف آزمون هماهنگ باشد. برای انتخاب تجهیزات مناسب در آزمایشگاه‌های تحقیقاتی و صنعتی، بررسی فناوری‌های مختلف آنالیز نوری اهمیت زیادی دارد. با ارزیابی گزینه‌های موجود در بخش قیمت و خرید تجهیزات تخصصی اسپکتروسکوپی می‌توانید دستگاه‌های مرتبط با نیاز آزمایشگاه خود را شناسایی و مقایسه کنید.
نکته فنی: محدوده طول موج دستگاه را نباید با محدوده معتبر هر روش تحلیلی یکسان دانست. امکان اسکن در یک بازه طیفی به این معنی نیست که هر نمونه در تمام آن بازه سیگنال قابل تفسیر ایجاد می کند. جذب حلال، جنس کووت، پراکندگی نور، ضخامت نمونه و ویژگی های ماده می توانند محدوده کاربردی روش را محدود کنند.
مونوکروماتور Czerny-Turner و نقش آن در تفکیک طیفی
در اسپکتروفتومتر، مونوکروماتور وظیفه جداسازی طول موج های موجود در تابش ورودی را بر عهده دارد تا دستگاه بتواند پاسخ نمونه را در طول موج انتخاب شده اندازه گیری کند. در آرایش Czerny-Turner، آینه های اپتیکی و توری پراش در مسیری مشخص قرار می گیرند تا تابش تفکیک و طول موج مورد نظر انتخاب شود. عملکرد این بخش بر کیفیت جداسازی طیفی، میزان نور سرگردان و کیفیت داده های ثبت شده تاثیر دارد. UH5700 از مونوکروماتور تکی در این آرایش بهره می برد و طراحی اپتیکی آن برای دستیابی به نور سرگردان پایین و گستره فتومتری مناسب توسعه یافته است.
نور سرگردان بخشی از تابش ناخواسته است که در شرایط ایده آل نباید در سیگنال اندازه گیری شده طول موج انتخابی سهم قابل توجهی داشته باشد. این پدیده در نمونه هایی با جذب زیاد می تواند خطای مهمی ایجاد کند؛ زیرا شدت نور عبوری واقعی بسیار کم است و سهم کوچک نور ناخواسته ممکن است در سیگنال دریافتی اثر نامتناسبی داشته باشد. بنابراین، در کاربردهایی مانند بررسی مواد جاذب قوی یا تحلیل طیف های دارای نواحی با جذب بالا، ارزیابی نور سرگردان و محدوده فتومتری معتبر روش اهمیت ویژه ای دارد.
ساختار Double Beam و اهمیت مقایسه نمونه با مرجع
در روش پرتو دوگانه، سیگنال مربوط به نمونه در ارتباط با سیگنال مرجع ارزیابی می شود تا اثر تغییرات مشترک شدت تابش تا حد امکان کنترل شود. بسته به طراحی دستگاه و نحوه عملکرد آن، داده های نمونه و مرجع برای محاسبه پاسخ نهایی به کار می روند. این رویکرد در مقایسه با اندازه گیری مبتنی بر یک سیگنال منفرد، امکان کنترل بهتر برخی تغییرات منبع و شرایط اندازه گیری را فراهم می کند؛ با این حال، جایگزین بلانک مناسب، کووت تمیز، کنترل دمای نمونه و بررسی پایداری شیمیایی محلول نیست.
در سنجش عبور نوری، نسبت شدت نور عبوری از نمونه به شدت مرجع، مبنای محاسبه ترانسمیتانس است. اگر \(I\) شدت ثبت شده برای نمونه و \(I_0\) شدت مرجع باشد، رابطه ترانسمیتانس به صورت زیر تعریف می شود:
ترانسمیتانس:
\(T=\frac{I}{I_0}\)
درصد عبور نور:
\(\%T=100\times\frac{I}{I_0}\)
جذب نوری:
\(A=-\log_{10}(T)=\log_{10}\left(\frac{I_0}{I}\right)\)
برای مثال، اگر شدت نور عبوری از نمونه برابر 10 درصد شدت مرجع باشد، ترانسمیتانس برابر 0.10 و جذب نوری برابر 1 خواهد بود. اگر ترانسمیتانس به 1 درصد کاهش یابد، جذب به 2 می رسد. این روابط نشان می دهند که کاهش عبور نور به صورت خطی به افزایش جذب تبدیل نمی شود؛ به همین دلیل، انتخاب محدوده مناسب اندازه گیری و ارزیابی اثر نور سرگردان در نمونه های با جذب بالا ضروری است. مقدار قابل گزارش باید در محدوده معتبر روش و با توجه به عملکرد واقعی دستگاه تفسیر شود.
شکاف پیوسته متغیر در ناحیه NIR؛ مدیریت سیگنال در شدت های متفاوت
یکی از ویژگی های شاخص دستگاه اسپکتروفتومتر UV-Vis UH5700، استفاده از شکاف پیوسته متغیر در ناحیه مادون قرمز نزدیک است. عرض شکاف بر مقدار تابش عبوری از بخش انتخاب طول موج و در نتیجه بر شدت سیگنال دریافتی تاثیر می گذارد. در این مدل، شکاف در شرایط نور کم به صورت خودکار بازتر و در شرایط نور بیشتر باریک تر می شود تا اندازه گیری در گستره وسیعی از طول موج ها با سطح نویز پایین تری انجام شود. این سازوکار در کاربردهایی که پاسخ نوری نمونه در طول اسکن تغییر می کند، می تواند به مدیریت بهتر شدت سیگنال کمک کند.
پهنای شکاف، تفکیک طیفی و شدت سیگنال به یکدیگر مرتبط هستند. بازتر شدن شکاف معمولا انرژی نوری بیشتری را عبور می دهد، اما ممکن است توانایی تفکیک ویژگی های طیفی نزدیک به هم را کاهش دهد. باریک تر شدن شکاف می تواند به تفکیک بهتر برخی جزئیات طیفی کمک کند، ولی شدت سیگنال نیز ممکن است کمتر شود. در UH5700، عملکرد شکاف پیوسته متغیر به صورت مشخص برای ناحیه NIR معرفی شده است؛ بنابراین، نباید این ویژگی را بدون بررسی مشخصات روش به تمام نواحی طول موجی تعمیم داد. پیش از خرید اسپکتروفتومتر UV-Vis UH5700 مطالعه تخصصی نسبت به دستگاه یک ضرورت است چون به شما در انتخاب هرچه بهتر مدل دستگاه های اسپکتروسکوپی کمک می کند.
مثال کاربردی در بررسی مواد جاذب NIR
فرض کنید هدف، مقایسه دو رنگدانه جاذب مادون قرمز نزدیک با بیشینه جذب تقریبی در حوالی 850 و 980 نانومتر باشد. ثبت طیف در یک بازه پیوسته، امکان بررسی موقعیت قله ها، شکل باند و تغییرات جذب در اطراف طول موج های مورد نظر را فراهم می کند. در این شرایط، فاصله نقاط نمونه برداری، سرعت اسکن و شرایط آماده سازی باید برای هر دو نمونه یکسان باشند؛ در غیر این صورت، اختلاف مشاهده شده ممکن است ناشی از تفاوت روش اندازه گیری باشد، نه تفاوت واقعی مواد.
برای تحلیل معتبر، بهتر است طیف خام، شرایط ثبت، نوع حلال یا بستر، ضخامت یا غلظت نمونه و روش تصحیح خط پایه همراه داده ها نگهداری شوند. اگر نمونه جامد یا فیلم باشد، هندسه قرارگیری و یکنواختی سطح نیز بر پاسخ ثبت شده اثر می گذارند. استفاده از نگهدارنده مناسب و تکرار اندازه گیری در چند نقطه یا چند نمونه مستقل می تواند به تشخیص تغییرات واقعی ماده از ناهمگنی نمونه کمک کند.
سرعت اسکن و تعادل میان زمان آزمون و کیفیت داده
سرعت اسکن تعیین می کند طول موج با چه نرخ زمانی تغییر کند و دستگاه طیف را در چه مدت ثبت کند. در محدوده فرابنفش و مرئی، سرعت اسکن اعلام شده برای UH5700 حدود 0.3 تا 5000 نانومتر بر دقیقه است. اسکن سریع می تواند برای پایش روتین نمونه های پایدار یا افزایش ظرفیت آزمایشگاه مفید باشد؛ با این حال، سریع ترین تنظیم همیشه بهترین انتخاب نیست. سرعت باید با پاسخ زمانی سامانه، سطح نویز قابل قبول، شکل ویژگی های طیفی و هدف آزمایش هماهنگ شود.
برای نمونه ای با باند جذبی باریک، انتخاب سرعت بسیار بالا بدون ارزیابی شرایط ثبت ممکن است کیفیت توصیف قله را کاهش دهد. در مقابل، برای بررسی کلی عبور یک فیلتر با ناحیه عبوری پهن، روش سریع تر ممکن است پاسخگوی نیاز باشد؛ مشروط بر آنکه فاصله داده ها و کیفیت طیف برای تصمیم مورد نظر کافی باشند. در نتیجه، پارامترهای اسکن باید در روش اجرایی ثبت شوند و هنگام مقایسه نمونه ها ثابت بمانند.
| هدف آزمون | پارامترهای کلیدی روش | دلیل کنترل پارامترها |
|---|
| بررسی قله های جذبی | بازه طول موج، فاصله نقاط داده، سرعت اسکن | حفظ امکان تعیین محل و شکل ویژگی طیفی |
| اندازه گیری عبور فیلتر | طول موج هدف، هندسه نگهدارنده، بلانک مناسب | مقایسه قابل اعتماد عبور نوری نمونه ها |
| مشخصه یابی فیلم پلیمری | ضخامت، موقعیت نمونه، روش عبور یا بازتاب | کاهش اثر تفاوت های هندسی و ناهمگنی |
| پایش روند تغییرات مواد | شرایط محیطی، زمان اندازه گیری، روش پردازش داده | تفکیک تغییر واقعی ماده از تغییرات روش |
در پروژه های پژوهشی و صنعتی، ثبت تنظیمات دستگاه در کنار فایل طیف اهمیت زیادی دارد. مقایسه دو نمودار تنها زمانی معنا دارد که طول موج های بررسی شده، شیوه آماده سازی نمونه، شرایط اندازه گیری و مراحل پردازش داده مشخص باشند. این رویکرد از تفسیر نادرست اختلاف های کوچک و نسبت دادن آنها به عملکرد ماده جلوگیری می کند.
تحلیل کمی طیف در UH5700؛ از داده خام تا شاخص قابل استناد
در مشخصه یابی اپتیکی مواد، ارزش یک طیف تنها به شکل منحنی یا محل قله جذب محدود نمی شود؛ قابلیت استخراج شاخص های کمی و تکرارپذیر از داده ها نیز اهمیت دارد. اسپکتروفتومتر UV-Vis-NIR UH5700 برای اندازه گیری پاسخ نوری در ناحیه فرابنفش، مرئی و مادون قرمز نزدیک به کار می رود و می تواند در بررسی عبور نوری، جذب و رفتار طیفی مواد، فیلم ها و اجزای اپتیکی مورد استفاده قرار گیرد. برای دستیابی به نتیجه قابل دفاع، باید ارتباط میان سیگنال ثبت شده، آماده سازی نمونه، شرایط اپتیکی و روش پردازش داده از ابتدا مشخص باشد.
در آزمون های مواد، یک مقدار جذب ممکن است تحت تاثیر غلظت، ضخامت، پراکندگی نور یا ویژگی های سطحی قرار گیرد. بنابراین، مقایسه مستقیم دو مقدار جذب بدون کنترل شرایط آزمون همیشه معتبر نیست. برای محلول های همگن، قانون بیر-لامبرت می تواند رابطه جذب با غلظت را در محدوده معتبر روش توصیف کند؛ اما در نمونه های جامد، فیلم های ناهمگن یا موادی که پراکندگی قابل توجه دارند، تفسیر داده ها ممکن است به مدل و روش اندازه گیری متفاوتی نیاز داشته باشد.
قانون بیر-لامبرت و تعیین غلظت نمونه
در یک محلول همگن که در محدوده خطی روش اندازه گیری می شود، جذب نوری با غلظت ماده جاذب و طول مسیر نوری رابطه دارد. شکل متداول این رابطه به صورت زیر است:
\(A=\varepsilon bc\)
A: جذب نوری بدون واحد؛ \(\varepsilon\): ضریب جذب مولی با واحد وابسته به قرارداد غلظت و طول مسیر؛ b: طول مسیر نوری بر حسب سانتی متر؛ c: غلظت مولی نمونه.
برای نمونه، فرض کنید ضریب جذب مولی یک ترکیب در طول موج انتخاب شده برابر \(1.5\times10^4\ \mathrm{L\,mol^{-1}\,cm^{-1}}\)، طول مسیر کووت برابر 1 سانتی متر و غلظت محلول برابر \(2.0\times10^{-5}\ \mathrm{mol\,L^{-1}}\) باشد. جذب نظری از رابطه بالا برابر است با:
\(A=1.5\times10^4\times1\times2.0\times10^{-5}=0.30\)
این محاسبه یک نمونه آموزشی از کاربرد قانون بیر-لامبرت است و مقدار واقعی باید با استانداردها و شرایط آزمایش تایید شود. اگر جذب اندازه گیری شده با مقدار مورد انتظار اختلاف داشته باشد، بررسی طول مسیر کووت، صحت رقیق سازی، بلانک، طول موج انتخابی، پایداری ترکیب و محدوده خطی روش ضروری است. همچنین، ضریب جذب مولی را نمی توان بدون توجه به طول موج، حلال، دما و شرایط شیمیایی به تمام شرایط اندازه گیری تعمیم داد.
آیا برای بررسی ترکیبات شیمیایی و انجام آنالیزهای مولکولی به دنبال تجهیزات تخصصی هستید؟ با مراجعه به بخش فروش تجهیزات آنالیز مولکولی و اسپکتروسکوپی می‌توانید محصولات مرتبط را بررسی کرده و برای انتخاب تجهیزات متناسب با کاربرد خود تصمیم بگیرید.
ساخت منحنی کالیبراسیون و ارزیابی خطی بودن پاسخ
در سنجش کمی، منحنی کالیبراسیون رابطه میان پاسخ دستگاه و غلظت استانداردها را توصیف می کند. برای روش های مبتنی بر جذب، معمولا چند محلول استاندارد با غلظت های مشخص آماده می شوند و جذب آنها در طول موج تعیین شده اندازه گیری می شود. سپس مدل رگرسیون مناسب بر اساس داده ها انتخاب می شود. استفاده از ضریب تعیین به تنهایی برای اثبات خطی بودن کافی نیست؛ باقیمانده های رگرسیون، پراکندگی پاسخ، محدوده غلظت و رفتار استانداردهای انتهایی نیز باید بررسی شوند.
| غلظت استاندارد (mg/L) | جذب نمونه فرضی | نقش در ارزیابی کالیبراسیون |
|---|
| 0 | 0.002 | بررسی پاسخ بلانک و جابه جایی مبدا |
| 2 | 0.101 | ارزیابی پاسخ در غلظت پایین |
| 4 | 0.201 | بررسی روند افزایش پاسخ |
| 6 | 0.301 | بررسی انطباق با مدل خطی |
| 8 | 0.399 | ارزیابی پاسخ در بخش بالاتر محدوده |
اعداد جدول صرفا نمونه آموزشی هستند و مشخصات عملکرد واقعی دستگاه اسپکتروفتومتر UV-Vis UH5700 یا نتیجه آزمون یک ماده مشخص را نشان نمی دهند. این داده ها روندی تقریبا خطی را نمایش می دهند. در یک آزمایش واقعی، ابتدا باید مدل \(A=mC+b\) برازش شود؛ در این رابطه \(m\) شیب منحنی، \(C\) غلظت و \(b\) عرض از مبدا است. سپس غلظت نمونه مجهول با استفاده از پاسخ اندازه گیری شده و مدل تاییدشده محاسبه می شود. اگر پاسخ نمونه خارج از محدوده کالیبراسیون قرار گیرد، برون یابی بدون توجیه روش شناختی می تواند خطای قابل توجهی ایجاد کند؛ در چنین شرایطی، رقیق سازی یا تعریف محدوده کالیبراسیون مناسب باید بررسی شود.
چرا ضریب تعیین بالا به تنهایی کافی نیست؟
ممکن است یک منحنی کالیبراسیون ضریب تعیین بالایی داشته باشد، اما در بخش خاصی از محدوده غلظت، انحراف سیستماتیک یا پراکندگی غیرعادی مشاهده شود. بررسی نمودار باقیمانده ها، یعنی اختلاف پاسخ اندازه گیری شده و پاسخ پیش بینی شده توسط مدل، به شناسایی این الگوها کمک می کند. در روش های حساس، پذیرش کالیبراسیون باید بر اساس معیارهای از پیش تعیین شده، عملکرد استانداردهای کنترل و نیاز کاربردی آزمایشگاه انجام شود، نه صرفا یک عدد آماری.
مشخصه یابی فیلم ها و پوشش های اپتیکی با داده های عبور
یکی از کاربردهای مهم اسپکتروفتومتری UV-Vis-NIR، بررسی عبور نوری فیلم ها، شیشه های تخصصی، فیلترها و پوشش های اپتیکی است. در این آزمون ها، درصد عبور در طول موج هدف، موقعیت لبه جذب، پهنای ناحیه عبوری و تغییر پاسخ در بازه طیفی می توانند شاخص های اصلی ارزیابی باشند. برای مثال، یک پوشش طراحی شده برای کاهش عبور در ناحیه مرئی باید در محدوده هدف، پاسخ مشخصی نشان دهد؛ در حالی که برای فیلتر عبوردهنده NIR، میزان عبور در طول موج های نزدیک به فروسرخ اهمیت بیشتری پیدا می کند.
اگر شدت نور عبوری از نمونه را \(I\) و شدت مرجع را \(I_0\) در نظر بگیریم، درصد عبور از رابطه زیر به دست می آید:
برای مثال، اگر شدت اندازه گیری شده از نمونه برابر 72 واحد و شدت مرجع برابر 90 واحد باشد، درصد عبور برابر 80 درصد خواهد بود. با این حال، تفسیر این عدد مستلزم آن است که روش مرجع، وضعیت نگهدارنده نمونه و شرایط اپتیکی در اندازه گیری نمونه و مرجع به درستی تعریف شده باشند. در فیلم های نازک، بازتاب سطحی و تداخل نوری نیز ممکن است بر شکل طیف اثر بگذارند؛ از این رو، درصد عبور به تنهایی برای تعیین تمام خواص اپتیکی یا ساختاری ماده کافی نیست.
انتخاب روش مناسب برای نمونه های جامد
- فیلم پلیمری: ضخامت، یکنواختی، کدری و جهت قرارگیری نمونه باید کنترل شوند؛ زیرا اختلاف هندسی می تواند مقایسه طیف ها را دشوار کند.
- فیلتر اپتیکی: طول موج مرکزی، پهنای باند عبور و درصد عبور در طول موج های هدف از شاخص های مهم ارزیابی هستند.
- شیشه و مواد شفاف: کیفیت سطح، بازتاب مرزی و شرایط نگهدارنده نمونه می توانند در تفسیر طیف عبوری موثر باشند.
- مواد پودری یا پراکنده کننده: باید اثر پراکندگی نور در انتخاب هندسه اندازه گیری و تفسیر داده ها در نظر گرفته شود؛ روش عبور مستقیم همیشه مناسب نیست.
تفسیر داده های NIR و محدودیت های انتساب قله ها
طیف مادون قرمز نزدیک در بسیاری از مواد شامل باندهایی است که به ارتعاشات کششی و ترکیبی پیوندهایی مانند O-H، C-H و N-H ارتباط دارند. در این ناحیه، باندها اغلب نسبت به برخی باندهای پایه در مادون قرمز میانی همپوشانی بیشتری دارند و شدت آنها ممکن است تحت تاثیر ماتریس نمونه، رطوبت، اندازه ذرات و شرایط آماده سازی قرار گیرد. بنابراین، انتساب یک ویژگی طیفی به یک گروه شیمیایی مشخص باید با توجه به نوع ماده، داده های مرجع و در صورت نیاز روش های تحلیلی مکمل انجام شود.
در کاربردهای پژوهشی، UH5700 می تواند برای جمع آوری طیف های گسترده و بررسی تغییرات پاسخ نوری در ناحیه NIR به کار رود. برای مقایسه معتبر نمونه ها، لازم است روش ثبت طیف، محدوده طول موج، فاصله نقاط داده و مراحل پیش پردازش یکسان باشند. در پروژه های کمومتریک، مانند توسعه مدل رگرسیون برای پیش بینی یک ویژگی ماده، کیفیت مجموعه کالیبراسیون و اعتبارسنجی مستقل مدل اهمیت دارد؛ نمودار طیفی به تنهایی اثبات کننده دقت مدل پیش بینی نیست.
مدیریت کیفیت داده و قابلیت بازتولید نتایج
برای آنکه داده های ثبت شده در یک آزمایشگاه قابل بازبینی و مقایسه باشند، فایل خام طیف باید همراه با اطلاعات روش نگهداری شود. ثبت نام و شناسه نمونه، تاریخ آزمون، نوع کووت یا نگهدارنده، شرایط آماده سازی، طول موج های مورد بررسی، سرعت اسکن و تنظیمات پردازش، تفسیر نتایج را در آینده ساده تر می کند. در آزمون های تکراری، استفاده از بلانک مناسب و نمونه کنترل می تواند تغییرات غیرعادی را آشکار کند؛ به ویژه هنگامی که نتایج برای تصمیم گیری درباره کیفیت مواد یا مقایسه سری های تولید استفاده می شوند.
در آزمایشگاه های مواد و اپتیک، بهتر است معیارهای پذیرش پیش از شروع آزمون تعریف شوند. برای نمونه، حدود مجاز اختلاف درصد عبور، تغییر موقعیت قله یا پراکندگی نتایج تکراری باید بر اساس هدف آزمون و نیاز کاربردی تعیین شوند. انتخاب حدود پذیرش پس از مشاهده نتیجه ممکن است موجب قضاوت جانبدارانه شود. همچنین، اگر روش برای نمونه های شفاف تدوین شده است، نمی توان بدون بررسی اثر پراکندگی و ماتریس آن را به نمونه های کدر یا ناهمگن تعمیم داد.
در پروژه های صنعتی و پژوهشی، رایان الکترون می تواند در بررسی نیازهای فنی مرتبط با تجهیزات آنالیز دستگاهی و انتخاب راهکار متناسب با کاربرد آزمایشگاه مورد مشورت قرار گیرد. برای انتخاب و خرید دستگاه اسپکتروفتومتر UV-Vis UH5700، تعیین نوع نمونه، هدف اندازه گیری، بازه طول موج مورد نیاز و روش دریافت داده از نخستین گام هایی است که باید پیش از تصمیم گیری فنی مشخص شوند. پیش از خرید اسپکتروفتومتر UV-Vis UH5700، بهتر است مدل‌های مختلف را از نظر مشخصات فنی و تناسب با نیازهای اندازه‌گیری مقایسه کنید؛ بررسی استعلام هزینه و شرایط خرید اسپکتروفتومتر UV-Vis می‌تواند به انتخاب آگاهانه‌تر و مدیریت بودجه آزمایشگاه کمک کند.
اندازه گیری بازتاب طیفی با UH5700؛ بررسی عملکرد سطوح و مواد نوری
در مشخصه یابی مواد، عبور نور تنها شاخص ارزیابی رفتار اپتیکی نیست. برای نمونه های مات، پوشش های بازتابنده، سطوح رنگی و مواد مورد استفاده در تجهیزات نوری، بررسی بازتاب طیفی می تواند اطلاعاتی ارائه کند که از اندازه گیری عبور به تنهایی به دست نمی آید. اسپکتروفتومتر UV-Vis-NIR UH5700 با پوشش طول موج 190 تا 3300 نانومتر، برای مطالعات طیفی در نواحی فرابنفش، مرئی و مادون قرمز نزدیک کاربرد دارد. با انتخاب متعلقات مناسب و هندسه اندازه گیری سازگار با نمونه، می توان تغییرات بازتاب را در طول موج های مختلف بررسی و پاسخ مواد را با یکدیگر مقایسه کرد.
در این نوع آزمون باید میان بازتاب آینه ای (Specular Reflectance) و بازتاب پخشی (Diffuse Reflectance) تفاوت قائل شد. بازتاب آینه ای بیشتر به سطوح صاف و براق مربوط است که نور را در جهت مشخصی بازمی تابانند؛ در مقابل، بازتاب پخشی در موادی با سطح زبر، ساختار متخلخل یا پراکندگی داخلی قابل توجه اهمیت پیدا می کند. نوع نمونه و هدف آزمون تعیین می کند کدام هندسه اندازه گیری مناسب تر است. خود دستگاه به تنهایی تضمین نمی کند که تمام آرایش های بازتاب برای همه نمونه ها قابل اجرا باشند؛ انتخاب متعلقات اپتیکی و پیکربندی مورد نیاز باید بر اساس امکانات سازگار با مدل انجام شود.
درصد بازتاب و نحوه تفسیر آن
بازتاب طیفی نسبت تابش بازتابیده از نمونه به تابش مرجع تعریف شده در شرایط آزمون است. اگر \(I_r\) شدت بازتابیده از نمونه و \(I_{ref}\) شدت ثبت شده از مرجع باشد، نسبت ساده شدت ها به شکل زیر نوشته می شود:
\(R=\frac{I_r}{I_{ref}}\)
\(\%R=100\times\frac{I_r}{I_{ref}}\)
برای مثال، اگر شدت ثبت شده از یک سطح در شرایط تعریف شده برابر 64 واحد و شدت مرجع برابر 80 واحد باشد، نسبت شدت برابر 0.80 و درصد بازتاب محاسباتی برابر 80 درصد خواهد بود. این مثال صرفا نحوه محاسبه نسبت را نشان می دهد؛ در آزمون واقعی، مرجع بازتاب، تصحیح زمینه، هندسه نوری و پاسخ سامانه باید طبق روش معتبر تعریف شوند. به ویژه در اندازه گیری بازتاب پخشی، شدت ثبت شده به تنهایی بدون در نظر گرفتن مشخصات مرجع و آرایش اندازه گیری برای گزارش بازتاب مطلق کافی نیست.
ارزیابی فیلترها و اجزای نوری در محدوده UV-Vis-NIR
در بررسی فیلترهای نوری، پنجره های اپتیکی و پوشش های عملکردی، شکل طیف می تواند نشان دهد که رفتار قطعه در طول موج هدف با انتظار طراحی همخوانی دارد یا خیر. شاخص هایی مانند طول موج لبه عبور، میزان عبور در یک طول موج مشخص، پهنای ناحیه عبوری و تغییرات بازتاب طیفی در این ارزیابی کاربرد دارند. برای نمونه، فیلترهایی که برای کاهش تابش مرئی طراحی شده اند ممکن است در بخش مادون قرمز نزدیک رفتار متفاوتی نشان دهند؛ به همین دلیل، بررسی یک نقطه منفرد از طیف برای توصیف کامل عملکرد آنها کافی نیست.
اگر هدف، بررسی یک فیلتر عبوردهنده باشد، ثبت طیف عبوری در کل بازه مورد نیاز می تواند محل لبه های طیفی و محدوده عبور را مشخص کند. در نمونه های بازتابنده، باید بازتاب در طول موج های تعیین شده و در هندسه ثابت اندازه گیری شود. هنگام مقایسه چند قطعه، زاویه قرارگیری، جهت سطح، وضعیت نگهدارنده و شرایط مرجع باید تا حد امکان یکسان بمانند. تغییر هندسه ممکن است پاسخ اندازه گیری شده را تغییر دهد، حتی اگر ترکیب ماده و ساختار قطعه ثابت باشد.
| نوع نمونه | پارامتر طیفی مورد توجه | ملاحظه در تفسیر داده |
|---|
| فیلتر عبوردهنده | درصد عبور و موقعیت لبه طیفی | کنترل روش مرجع و جهت قرارگیری فیلتر |
| پوشش بازتابنده | بازتاب در طول موج های هدف | ثابت نگه داشتن هندسه اپتیکی و زاویه اندازه گیری |
| فیلم پلیمری رنگی | عبور و تغییرات پاسخ در ناحیه مرئی و NIR | توجه به ضخامت، یکنواختی و پراکندگی نور |
| سطح مات یا پودری | بازتاب پخشی و شکل کلی طیف | استفاده از هندسه و مرجع مناسب برای نمونه های پراکنده کننده |
لبه جذب و تخمین گاف نواری در مواد نیمه رسانا
در مطالعات مواد نیمه رسانا، طیف عبور یا بازتاب می تواند برای بررسی ناحیه لبه جذب و برآورد اولیه گاف نواری به کار رود. با این حال، گاف نواری را نمی توان صرفا با مشاهده محل یک قله یا کمینه طیفی تعیین کرد. انتخاب مدل تحلیل به نوع گذار الکترونی، کیفیت نمونه، ضخامت، میزان پراکندگی و نحوه تبدیل داده های اپتیکی وابسته است. در بسیاری از مواد، داده های جذب به دست آمده از محلول با داده های بازتاب یک جامد پراکنده کننده قابل جایگزینی مستقیم نیستند.
برای نمونه های محلولی که شرایط قانون بیر-لامبرت را برآورده می کنند، ضریب جذب را می توان با استفاده از جذب نوری و طول مسیر کووت محاسبه کرد:
\(A=\log_{10}\left(\frac{I_0}{I}\right)\)
\(\alpha=\frac{2.303A}{d}\)
در رابطه دوم، \(\alpha\) ضریب جذب و \(d\) طول مسیر نوری است؛ برای استفاده از این فرم باید واحد طول مسیر و شرایط اعتبار مدل به درستی تعریف شوند.
در مواد جامد، به ویژه نمونه هایی که پراکندگی قابل توجه دارند، استخراج ضریب جذب ممکن است به مدل های اپتیکی و داده های تکمیلی نیاز داشته باشد. در تحلیل های مبتنی بر بازتاب پخشی، گاهی از تابع Kubelka-Munk استفاده می شود؛ این تبدیل تحت فرضیات مشخصی درباره نمونه و پراکندگی به کار می رود و نباید بدون بررسی شرایط کاربرد، معادل مستقیم ضریب جذب در نظر گرفته شود:
\(F(R_\infty)=\frac{(1-R_\infty)^2}{2R_\infty}\)
در این رابطه، \(R_\infty\) بازتاب نمونه با ضخامت اپتیکی کافی است که در شرایط مدل به کار می رود. مقدار تابع به خودی خود گاف نواری را مشخص نمی کند و برای برآورد گاف باید مدل تحلیل مناسب و فرضیات آن اعمال شوند.
در عمل، برای مطالعه مواد نیمه رسانا باید ابتدا کیفیت طیف، روش اندازه گیری و اعتبار تبدیل داده بررسی شود. سپس، در صورت مناسب بودن مدل، نمودار تحلیلی متناسب با نوع گذار ساخته و ناحیه برازش به صورت مستدل انتخاب می شود. انتخاب بازه برازش صرفا برای دستیابی به عدد مورد انتظار می تواند نتیجه را منحرف کند؛ بنابراین، فرضیات مدل و محدوده داده های استفاده شده باید در گزارش پژوهشی مشخص باشند.
تفاوت اندازه گیری عبور، جذب و بازتاب؛ انتخاب روش بر اساس نمونه
سه کمیت عبور، جذب و بازتاب از نظر فیزیکی مرتبط هستند، اما یکسان نیستند. در یک نمونه ساده، شفاف و بدون پراکندگی قابل توجه، می توان از رابطه میان عبور، بازتاب و جذب انرژی استفاده کرد. با این حال، در مواد واقعی ممکن است بخشی از تابش به صورت بازتاب از سطح خارج شود، بخشی در ماده جذب شود و بخشی نیز درون ساختار پراکنده شود. بنابراین، رابطه ساده میان کمیت ها تنها زمانی قابل استفاده است که فرضیات مربوط به هندسه، پراکندگی و تعریف اندازه گیری برقرار باشند.
در حالت کلی، اگر کمیت ها بر اساس یک مبنای انرژی یکسان و در شرایط سازگار تعریف شده باشند، موازنه انرژی را می توان به صورت زیر نمایش داد:
\(T+R+\mathcal{A}=1\)
در این رابطه، \(T\) سهم عبور، \(R\) سهم بازتاب و \(\mathcal{A}\) سهم جذب انرژی است. برای جلوگیری از اشتباه، نماد \(\mathcal{A}\) برای جذب انرژی به کار رفته و با جذب نوری \(A\) که کمیتی لگاریتمی است تفاوت دارد.
اگر نمونه پراکندگی قابل توجه داشته باشد یا بخشی از تابش از هندسه اندازه گیری خارج شود، تفسیر این موازنه به تعریف دقیق جمع آوری نور و شرایط آزمون وابسته خواهد بود. برای مثال، در یک فیلم نیمه شفاف ممکن است عبور کل شامل مولفه مستقیم و پراکنده باشد؛ در نتیجه، نوع آشکارسازی و هندسه دستگاه در مقدار گزارش شده اثر می گذارد. پیش از مقایسه نتایج دو آزمایشگاه باید اطمینان حاصل شود که روش های اندازه گیری و تعریف کمیت ها با یکدیگر سازگار هستند.
کنترل کیفیت نتایج در پروژه های پژوهشی و صنعتی توسط اسپکتروفتومتر UV-Vis UH5700
برای دستیابی به داده های قابل بازتولید، لازم است روش آزمون به شکل مشخص تعریف شود. نوع نگهدارنده، آماده سازی سطح، جهت نمونه، بازه طول موج، سرعت اسکن و شیوه تصحیح خط پایه باید در اندازه گیری های مقایسه ای ثابت بمانند. در صورت استفاده از مرجع، مشخصات آن و شرایط ثبت سیگنال مرجع نیز باید مستند شوند. این اقدامات به ویژه در ارزیابی سری های مختلف فیلم، پوشش یا مواد جاذب اهمیت دارند؛ زیرا تفاوت در آماده سازی نمونه ممکن است به اندازه تفاوت واقعی خواص ماده بر نتیجه اثر بگذارد.
- تکرارپذیری: اندازه گیری یک نمونه در شرایط یکسان برای بررسی پراکندگی نتایج و تشخیص خطاهای تصادفی.
- کنترل مرجع: استفاده از مرجع مناسب برای بررسی تغییرات احتمالی پاسخ سامانه در طول زمان.
- ثبت داده خام: نگهداری طیف اصلی در کنار نسخه های پردازش شده برای امکان بازبینی تحلیل ها.
- اعتبارسنجی مدل: بررسی فرضیات ریاضی و محدوده کاربرد مدل پیش از استخراج پارامترهایی مانند گاف نواری یا غلظت.
- گزارش شرایط آزمون: ثبت نوع نمونه، هندسه اندازه گیری، طول موج و تنظیمات موثر بر تفسیر داده ها.
در پروژه های مشخصه یابی مواد، انتخاب دستگاه باید با نوع داده مورد نیاز هماهنگ باشد. UH5700 برای اندازه گیری های طیفی در گستره UV-Vis-NIR در نظر گرفته شده است؛ اما روش مناسب برای هر نمونه به خواص آن، نوع سیگنال مورد نیاز و تجهیزات جانبی سازگار وابسته است. رایان الکترون می تواند در بررسی نیازهای فنی آزمایشگاه و تطبیق کاربرد مورد نظر با مشخصات تجهیزات آنالیز دستگاهی مورد مشورت قرار گیرد.
تشخیص خطاهای طیفی در UH5700 با تحلیل شکل منحنی و رفتار سیگنال
در ارزیابی عملکرد اسپکتروفتومتر UV-Vis-NIR UH5700، شکل طیف، روند خط پایه و میزان پراکندگی نتایج می توانند سرنخ های مهمی درباره کیفیت اندازه گیری ارائه دهند. تغییر ناگهانی پاسخ در یک طول موج، جابه جایی لبه جذب یا افزایش نویز در بخشی از طیف لزوما به معنی خرابی دستگاه نیست؛ ویژگی های نمونه، شرایط آماده سازی، آلودگی سطوح، تغییر هندسه اندازه گیری و تنظیمات روش نیز ممکن است چنین الگوهایی ایجاد کنند. روش صحیح عیب یابی با مقایسه نمونه مشکوک، بلانک و مرجع مناسب آغاز می شود و سپس با توجه به نوع انحراف، آزمون تکمیلی انتخاب می شود.
در دستگاهی با محدوده طیفی گسترده، باید توجه داشت که رفتار سیگنال در ناحیه فرابنفش، مرئی و مادون قرمز نزدیک یکسان نیست. منبع تابش، آشکارساز و شرایط اپتیکی در بخش های مختلف طیف می توانند پاسخ متفاوتی داشته باشند. به همین دلیل، اگر اختلال فقط در یک ناحیه مشاهده شود، بررسی باید به همان محدوده و شرایط اندازه گیری مرتبط محدود شود؛ تعمیم یک نشانه موضعی به کل سامانه بدون شواهد کافی ممکن است به تشخیص اشتباه منجر شود.
خواندن نشانه های غیرعادی در طیف
| الگوی مشاهده شده | توضیح احتمالی | گام پیشنهادی برای بررسی |
|---|
| افزایش تدریجی شیب خط پایه | تغییر در بلانک، پراکندگی نمونه یا تغییرات پاسخ اپتیکی | ثبت بلانک تازه و مقایسه آن با طیف مرجع در شرایط ثابت |
| قله یا فرورفتگی غیرمنتظره | ویژگی واقعی نمونه، آلودگی، تداخل طیفی یا خطای آماده سازی | تکرار آزمون و مقایسه با نمونه کنترل یا مرجع معتبر |
| پراکندگی زیاد بین اسکن ها | ناپایداری نمونه، تغییر موقعیت، حباب یا نوسان سیگنال | ثابت نگه داشتن موقعیت نمونه و اجرای اندازه گیری تکراری |
| جابه جایی لبه جذب | تغییر ترکیب، ضخامت، شرایط شیمیایی یا احتمال خطای طول موج | بررسی شرایط نمونه و مقایسه با ماده مرجع مناسب |
| افت پاسخ در بخشی از بازه طیفی | جذب ذاتی نمونه، افت عبور اجزای نمونه یا تغییر پاسخ سامانه | اندازه گیری مرجع و بررسی نوع نمونه و محدوده طیفی مورد استفاده |
کمی سازی نویز و ارزیابی تکرارپذیری
برای تشخیص اینکه تغییرات نمودار ناشی از نویز تصادفی است یا یک انحراف سیستماتیک، مشاهده چشمی طیف کافی نیست. می توان پاسخ یک نمونه پایدار یا بلانک مناسب را در شرایط یکسان چند بار ثبت کرد و انحراف معیار نتایج را محاسبه نمود. اگر اندازه گیری های تکراری را با \(x_1,x_2,\ldots,x_n\) نشان دهیم، میانگین و انحراف معیار نمونه به صورت زیر تعریف می شوند:
\(\bar{x}=\frac{1}{n}\sum_{i=1}^{n}x_i\)
\(s=\sqrt{\frac{\sum_{i=1}^{n}(x_i-\bar{x})^2}{n-1}}\)
در این روابط، \(\bar{x}\) میانگین پاسخ، \(s\) انحراف معیار نمونه و \(n\) تعداد اندازه گیری های تکراری است.
برای مثال، اگر پنج اندازه گیری جذب به ترتیب 0.501، 0.498، 0.503، 0.500 و 0.498 باشند، میانگین تقریبا 0.500 و انحراف معیار نمونه حدود 0.0021 خواهد بود. این داده ها صرفا نمونه آموزشی هستند و حد پذیرش واقعی برای UH5700 محسوب نمی شوند. برای قضاوت درباره مناسب بودن تکرارپذیری باید معیار روش، محدوده جذب، نوع نمونه و الزامات آزمایشگاه در نظر گرفته شود.
اگر پراکندگی نتایج افزایش یافته باشد، بررسی باید از عوامل ساده و قابل کنترل آغاز شود: تمیزی و جهت قرارگیری کووت، وجود حباب، یکنواختی نمونه، ثبات دما و زمان بین آماده سازی و اندازه گیری. اگر این عوامل کنترل شده باشند و نوسان همچنان در بلانک یا نمونه پایدار دیده شود، بررسی فنی دستگاه و سوابق کنترل عملکرد منطقی خواهد بود. این رویکرد احتمال تعویض غیرضروری قطعات را کاهش می دهد و مسیر تشخیص را مستند می کند.
بررسی جابه جایی طول موج و تغییر موقعیت قله
موقعیت قله جذب یا لبه طیفی می تواند به عنوان یکی از شاخص های شناسایی و مقایسه مواد استفاده شود. با این حال، جابه جایی یک قله همیشه به خطای طول موج دستگاه مربوط نیست. تغییر pH، حلال، حالت شیمیایی ترکیب، دما یا برهم کنش ماده با ماتریس ممکن است موقعیت باند جذبی را تغییر دهد. در فیلم ها و پوشش های اپتیکی نیز ضخامت، ساختار لایه ای و تداخل می توانند بر شکل و موقعیت ویژگی های مشاهده شده اثر بگذارند.
برای تفکیک این عوامل، ابتدا باید نمونه و روش آماده سازی از نظر تغییرات احتمالی بررسی شوند. سپس می توان در صورت نیاز از ماده مرجع مناسب برای آزمون صحت طول موج استفاده کرد. مقایسه موقعیت ویژگی طیفی با مقدار مرجع باید در شرایط تعیین شده برای همان آزمون انجام شود. اگر ماده مرجع در محدوده مورد نظر پاسخ قابل اطمینانی نداشته باشد، انتخاب آن برای نتیجه گیری درباره صحت طول موج مناسب نخواهد بود.
محاسبه جابه جایی قله طیفی
اختلاف میان طول موج مشاهده شده و مقدار مرجع را می توان به صورت زیر بیان کرد:
\(\Delta\lambda=\lambda_{\mathrm{meas}}-\lambda_{\mathrm{ref}}\)
برای نمونه، اگر موقعیت قله مرجع 546.1 نانومتر و موقعیت ثبت شده 546.5 نانومتر باشد، اختلاف برابر با \(+0.4\) نانومتر است. مثبت بودن اختلاف نشان می دهد که قله اندازه گیری شده در طول موج بزرگ تری قرار گرفته است. این مثال صرفا شیوه محاسبه اختلاف را نشان می دهد؛ پذیرش یا رد دستگاه باید بر اساس مشخصات آزمون، عدم قطعیت مرجع و حدود مجاز تعریف شده انجام شود.
نور سرگردان و محدودیت اندازه گیری در جذب های بالا
نور سرگردان از عوامل مهم در سنجش نمونه های با جذب زیاد است؛ زیرا در این شرایط، بخش اصلی نور انتخاب شده تا حد زیادی توسط نمونه تضعیف می شود و تابش ناخواسته می تواند سهم بیشتری از سیگنال نهایی را تشکیل دهد. پیامد آن ممکن است کمتر نشان داده شدن جذب واقعی و انحراف از رفتار مورد انتظار در محدوده غلظت های بالا باشد. طراحی اپتیکی مناسب می تواند این اثر را کاهش دهد، اما برای اطمینان از عملکرد دستگاه باید آزمون اختصاصی نور سرگردان و محدوده فتومتری مطابق روش معتبر انجام شود.
ارتباط میان جذب و عبور نوری از رابطه لگاریتمی زیر پیروی می کند:
\(A=-\log_{10}(T)\)
در این رابطه، \(T\) نسبت عبور نوری است و باید بین صفر و یک تعریف شود.
اگر عبور واقعی نمونه بسیار کم باشد، حتی سهم اندکی از نور ناخواسته ممکن است در محاسبه جذب اثر محسوسی ایجاد کند. بنابراین، برای نمونه های با جذب بالا باید محدوده معتبر روش، خطی بودن پاسخ و نتیجه آزمون های کنترل بررسی شود. رقیق سازی نمونه می تواند در برخی روش ها راهکار مناسبی باشد، اما تنها زمانی که با هدف اندازه گیری و ویژگی شیمیایی نمونه سازگار باشد.
کنترل خط پایه در اسکن های گسترده UV-Vis-NIR
در اسکن های گسترده، خط پایه ممکن است به دلیل تفاوت رفتار نمونه، پاسخ اپتیکی سامانه یا شرایط اندازه گیری در طول موج های مختلف تغییر کند. در نمونه های جامد و فیلم ها، بازتاب سطحی و پراکندگی می توانند شیب یا شکل خط پایه را تغییر دهند؛ در محلول ها نیز بلانک نامناسب، تغییر حلال یا آلودگی کووت از عوامل محتمل هستند. پیش از اعمال تصحیح ریاضی، باید مشخص شود که تغییر خط پایه ناشی از ویژگی واقعی نمونه است یا از شرایط اندازه گیری سرچشمه می گیرد.
برای بررسی خط پایه، طیف بلانک یا مرجع را در همان بازه طول موج و با همان آرایش اندازه گیری ثبت کنید. اگر انحراف در تکرارهای متوالی ثابت باشد، احتمال وجود اثر سیستماتیک مطرح می شود؛ اگر مقدار و شکل انحراف تغییر کند، ناپایداری نمونه یا شرایط آزمون نیز باید بررسی شود. استفاده از الگوریتم های هموارسازی یا تصحیح خط پایه بدون نگهداری طیف خام ممکن است اطلاعات مهمی را حذف کند و مقایسه نتایج را دشوار سازد.
انتخاب برنامه آزمون متناسب با نوع ماده
یک برنامه اندازه گیری مناسب باید بر اساس ویژگی نمونه و هدف تحلیل طراحی شود. برای محلول های شفاف، جذب در طول موج مشخص و منحنی کالیبراسیون ممکن است شاخص اصلی باشد؛ برای فیلم ها، درصد عبور و لبه طیفی اهمیت بیشتری دارد؛ در مواد مات یا پودری نیز اندازه گیری بازتاب با هندسه مناسب می تواند اطلاعات مفیدتری فراهم کند. انتخاب روش باید پیش از جمع آوری داده انجام شود تا نوع سیگنال، شرایط مرجع و معیارهای پذیرش به صورت روشن تعریف شوند.
| کاربرد | داده اصلی مورد نیاز | عامل مهم در اعتبار نتیجه |
|---|
| آنالیز محلول | جذب در طول موج مشخص | بلانک، غلظت استانداردها و محدوده خطی |
| فیلم و پوشش شفاف | طیف عبور و موقعیت لبه طیفی | ضخامت، جهت قرارگیری و یکنواختی نمونه |
| سطح بازتابنده | بازتاب طیفی در طول موج هدف | هندسه اپتیکی و کیفیت مرجع |
| مواد جاذب NIR | شکل باند و تغییر پاسخ طیفی | آماده سازی، رطوبت، ماتریس و روش پیش پردازش |
برای ارزیابی UH5700 در کاربرد واقعی، بهتر است ابتدا یک روش نماینده از کار روزمره آزمایشگاه انتخاب شود و آزمون های تکرارپذیری، پایداری و کنترل مرجع بر مبنای آن اجرا شوند. نتیجه چنین ارزیابی ای باید با نیاز کاربردی و معیارهای مستند مقایسه شود؛ نه با یک حد عمومی که برای همه نمونه ها و روش ها مناسب نیست.
رایان الکترون در حوزه تجهیزات آنالیز دستگاهی و آزمایشگاهی فعالیت دارد. در انتخاب و خرید اسپکتروفتومتر مولکولی، مشخص کردن نوع نمونه، نیاز به اندازه گیری عبور یا بازتاب، محدوده طول موج و سطح دقت مورد انتظار، زمینه مناسبی برای بررسی فنی تناسب دستگاه با کاربرد آزمایشگاه فراهم می کند.
پرسش های متداول درباره اسپکتروفتومتر UV-Vis-NIR مدل UH5700
1. اسپکتروفتومتر UH5700 برای چه کاربردهایی استفاده می شود؟
اسپکتروفتومتر UH5700 برای اندازه گیری جذب، عبور و بازتاب نور در نمونه های مختلف به کار می رود. از کاربردهای آن می توان به مشخصه یابی مواد، بررسی خواص نوری پوشش ها و فیلم های شفاف، ارزیابی فیلترهای اپتیکی، تحلیل مواد پیشرفته و انجام مطالعات پژوهشی در محدوده فرابنفش، مرئی و فروسرخ نزدیک اشاره کرد.
2. محدوده طول موج اسپکتروفتومتر Hitachi UH5700 چقدر است؟
محدوده طول موج اعلام شده برای UH5700 از 190 تا 3300 نانومتر است. این گستره امکان بررسی ویژگی های طیفی نمونه را در نواحی فرابنفش، مرئی و فروسرخ نزدیک فراهم می کند؛ با این حال، انتخاب روش اندازه گیری باید با توجه به نوع نمونه و کمیت نوری مورد بررسی انجام شود.
3. تفاوت اندازه گیری جذب، عبور و بازتاب در اسپکتروفتومتر UV-Vis UH5700 چیست؟
در اندازه گیری جذب، میزان نور جذب شده توسط نمونه ارزیابی می شود. عبور نوری نشان می دهد چه نسبتی از نور تابیده شده از نمونه عبور می کند؛ در حالی که بازتاب برای بررسی نور برگشتی از سطح یا ساختار نمونه استفاده می شود. روش مناسب به ویژگی ماده، شفافیت، زبری سطح و هدف آزمون بستگی دارد.
4. آیا UH5700 برای بررسی فیلم های نازک و پوشش های اپتیکی مناسب است؟
بله، این دستگاه می تواند برای بررسی رفتار طیفی فیلم های نازک و پوشش های اپتیکی مورد استفاده قرار گیرد. اندازه گیری عبور یا بازتاب در طول موج های مختلف به ارزیابی ویژگی هایی مانند محدوده عبور، لبه جذب و عملکرد طیفی پوشش کمک می کند. برای استخراج ضخامت یا ثابت های اپتیکی، به مدل محاسباتی مناسب و اطلاعات تکمیلی نمونه نیاز است.
5. آیا می توان از UH5700 برای تحلیل مواد نیمه رسانا استفاده کرد؟
بله، داده های جذب و عبور طیفی می توانند برای مطالعه ویژگی های نوری مواد نیمه رسانا به کار روند. در صورت در اختیار داشتن داده های معتبر و انتخاب روش تحلیل متناسب با نوع نمونه، می توان لبه جذب را بررسی کرد و در شرایط مناسب، گاف نواری اپتیکی را برآورد نمود. دقت نتیجه به کیفیت داده، آماده سازی نمونه و مدل تحلیل وابسته است.
6. علت جابه جایی محل قله های طیفی در اندازه گیری های اسپکتروفتومتر UH5700 چیست؟
جابه جایی قله ها ممکن است از تغییر واقعی خواص نمونه، آماده سازی متفاوت، تغییر دمای اندازه گیری یا خطاهای مرتبط با تنظیم طول موج و وضعیت دستگاه ناشی شود. برای تشخیص علت، بهتر است اندازه گیری با نمونه مرجع مناسب تکرار شود، شرایط آزمون ثابت بماند و عملکرد طول موج در فرایند کنترل یا ارزیابی دستگاه بررسی شود.
7. چرا خط پایه طیف در اندازه گیری های متوالی تغییر می کند؟
تغییر خط پایه می تواند با ناپایداری منبع نور، شرایط محیطی، آلودگی اجزای نوری، جای گذاری نامناسب نمونه یا تنظیمات اندازه گیری مرتبط باشد. بررسی طیف بلانک، تمیز بودن محفظه نمونه، تکرارپذیری نتایج و ثابت بودن شرایط محیطی به شناسایی عامل خطا کمک می کند.
8. چگونه می توان تکرارپذیری نتایج دستگاه UH5700 را ارزیابی کرد؟
برای ارزیابی تکرارپذیری، یک نمونه پایدار را چند بار و تحت شرایط یکسان اندازه گیری کنید. سپس مقادیر جذب، عبور یا بازتاب را در طول موج های منتخب مقایسه کرده و شاخص هایی مانند انحراف معیار و ضریب تغییرات را محاسبه کنید. تعداد تکرارها، محدوده پذیرش و شرایط آزمون باید بر اساس روش آزمایش و الزامات آزمایشگاه تعیین شوند.
9. چه عواملی در انتخاب روش اندازه گیری برای نمونه های جامد اهمیت دارند؟
شفاف یا کدر بودن نمونه، میزان پراکندگی نور، زبری سطح، ضخامت و هدف آزمون از عوامل اصلی انتخاب روش هستند. برای نمونه های شفاف ممکن است اندازه گیری عبور مناسب باشد؛ اما در نمونه های مات یا پراکنده کننده نور، بررسی بازتاب می تواند اطلاعات کاربردی تری فراهم کند. هندسه اندازه گیری باید با ویژگی نمونه و نوع داده مورد نیاز سازگار باشد.
10. چه زمانی اسپکتروفتومتر UH5700 به سرویس یا بررسی تخصصی نیاز دارد؟
افزایش غیرعادی نویز، تغییر محسوس خط پایه، افت تکرارپذیری، اختلاف نتایج با نمونه مرجع یا بروز خطاهای مکرر در اسکن می تواند نشانه نیاز به بررسی باشد. پیش از هرگونه تنظیم یا تعویض قطعه، باید شرایط نمونه، روش آزمون و تنظیمات نرم افزاری کنترل شوند. در صورت ادامه مشکل، ارزیابی فنی و کنترل عملکرد دستگاه توسط کارشناس متخصص توصیه می شود.
پارسی
