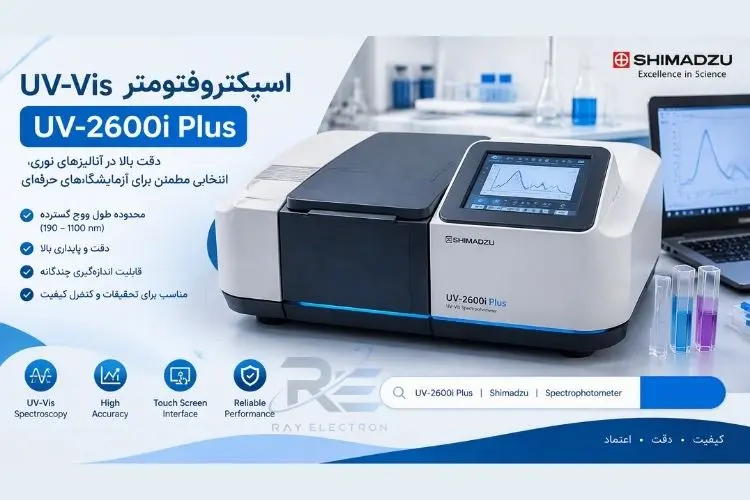

اسپکتروفتومتر UV-Vis UV-2600i Plus

اسپکتروفتومتر UV-Vis UV-2600i Plus یک سامانه طیف سنجی پیشرفته از شرکت Shimadzu است که برای آزمایشگاه هایی طراحی شده که در کنار اندازه گیری های معمول جذب و عبور، به عملکرد نوری دقیق تر، انعطاف پذیری بیشتر و امکان توسعه دامنه اندازه گیری نیاز دارند. این مدل در خانواده تجهیزات طیف سنجی مولکولی شیمادزو قرار می گیرد و به دلیل ساختار اپتیکی و قابلیت استفاده از تجهیزات جانبی، می تواند در پروژه های تحقیقاتی و کاربردهای تخصصی مواد مورد استفاده قرار گیرد.

UV-2600i Plus از یک مونوکروماتور تکی استفاده می کند و محدوده طول موج پایه آن 185 تا 900 نانومتر است. در صورت استفاده از کره انتگرال گیر اختیاری ISR-2600Plus، دامنه اندازه گیری می تواند تا 1400 نانومتر توسعه پیدا کند و بخشی از کاربردهای نزدیک مادون قرمز را نیز پوشش دهد. در پروسه خرید دستگاه UV-Vis باید مشخص شود که آزمایشگاه تنها به اندازه گیری های معمول محلول ها نیاز دارد یا قرار است مواد جامد، فیلم ها، پوشش ها و نمونه های دارای رفتار بازتابی یا عبوری پیچیده نیز بررسی شوند. این تفاوت می تواند انتخاب میان یک سیستم عمومی و یک پلتفرم قابل توسعه مانند UV-2600i Plus را تحت تاثیر قرار دهد.

این دستگاه با بهره گیری از گریتینگ پراش LO-RAY-LIGH شیمادزو برای دستیابی به بازده نوری بالا و کاهش نور سرگردان طراحی شده است. چنین ویژگی هایی در کاربردهایی که تغییرات کوچک جذب یا تفاوت های ظریف در رفتار طیفی اهمیت دارند، نقش مهمی در کیفیت داده ایفا می کنند. در حوزه فروش اسپکتروفتومتر UV-Vis، UV-2600i Plus بیشتر برای آزمایشگاه هایی مطرح می شود که علاوه بر کنترل کیفیت و اندازه گیری کمی، به قابلیت های توسعه یافته برای تحقیقات مواد و آزمون های تخصصی نیاز دارند. وجود تجهیزات جانبی متنوع نیز امکان تطبیق سامانه با سناریوهای مختلف اندازه گیری را افزایش می دهد.

یکی از تفاوت های مهم این مدل با بسیاری از سیستم های عمومی UV-Vis، قابلیت توسعه آن برای بررسی نمونه هایی است که رفتار نوری آنها تنها با یک سل محلول ساده قابل ارزیابی نیست. با اضافه شدن کره انتگرال گیر مناسب، اندازه گیری بازتاب و عبور نمونه های جامد، پوشش ها و برخی ساختارهای مواد امکان پذیرتر می شود.

در ساختار پایه، UV-2600i Plus محدوده 185 تا 900 نانومتر را پوشش می دهد و بازه فتومتریک آن از 5- تا 5+ Abs اعلام شده است. پهنای باند طیفی نیز در مقادیر 0.1، 0.2، 0.5، 1، 2 و 5 نانومتر قابل انتخاب است تا شرایط اندازه گیری با ویژگی روش تحلیلی هماهنگ شود.

از نظر جایگاه در آنالیز دستگاهی آزمایشگاهی، این مدل را می توان یک پلتفرم انعطاف پذیر برای کارهای تحلیلی دانست که میان اندازه گیری های معمول UV-Vis و مطالعات پیشرفته تر مواد قرار می گیرد. انتخاب آن زمانی اهمیت بیشتری پیدا می کند که آزمایشگاه قصد داشته باشد در آینده دامنه روش های خود را گسترش دهد. عبارت قیمت UV-2600i Plus به تنهایی نمی تواند مبنای مناسبی برای مقایسه دو پیشنهاد باشد، زیرا پیکربندی، کره انتگرال گیر، تجهیزات نمونه، نرم افزار و خدمات تامین می توانند هزینه نهایی یک سیستم را تغییر دهند. بنابراین بررسی قیمت باید همراه با تحلیل نیاز فنی و اقلام همراه انجام شود. در زمینه اسپکتروسکوپی مولوکولی، UV-2600i Plus برای اندازه گیری برهم کنش تابش UV و مرئی با نمونه و استخراج اطلاعات جذب، عبور یا بازتاب به کار می رود و قابلیت توسعه آن باعث می شود در برخی پروژه های مرتبط با مواد، پوشش ها و سامانه های نوری نیز مورد توجه قرار گیرد.

ساختار اپتیکی دستگاه چگونه به کاربردهای حساس تر کمک می کند؟

در فرآیند طیف سنجی، کیفیت انتخاب طول موج و کنترل نور ناخواسته مستقیما بر توانایی دستگاه در تفکیک تغییرات واقعی سیگنال اثر می گذارد. UV-2600i Plus با مونوکروماتور تکی و گریتینگ کم نور سرگردان طراحی شده است تا شرایط مناسبی برای اندازه گیری های UV-Vis فراهم کند. شیمادزو برای این مدل نور سرگردان حداکثر 0.005 درصد در طول موج 220 نانومتر با NaI را اعلام کرده است.

این موضوع در نمونه هایی اهمیت پیدا می کند که اختلاف جذب میان چند وضعیت نزدیک به هم باید با دقت بررسی شود. در چنین کاربردهایی، تنها گستره طول موج کافی نیست و مشخصات اپتیکی، پهنای باند، نویز، تکرارپذیری و روش آماده سازی نمونه نیز باید در کنار یکدیگر ارزیابی شوند.

از جذب محلول تا بررسی مواد جامد؛ دامنه کاربرد UV-2600i Plus

انعطاف پذیری این مدل باعث شده کاربرد آن تنها به اندازه گیری محلول های شفاف محدود نباشد. با توجه به تجهیزات جانبی قابل استفاده، می توان آن را برای طیف متنوعی از مطالعات مرتبط با مواد، صنایع شیمیایی، علوم زیستی، غذایی، الکترونیک و اپتیک بررسی کرد. منابع رسمی شیمادزو نیز برای این خانواده کاربردهایی در حوزه های برق و الکترونیک، مواد ساختمانی، مواد شیمیایی، نساجی، علوم زیستی و صنایع غذایی معرفی کرده اند.

این مجموعه مشخصات نشان می دهد که UV-2600i Plus برای آزمایشگاهی طراحی شده است که می خواهد یک سیستم UV-Vis را به عنوان زیرساخت قابل توسعه در اختیار داشته باشد. در چنین شرایطی، قابلیت اضافه کردن تجهیزات نمونه و توسعه دامنه طول موج می تواند در برنامه ریزی بلندمدت آزمایشگاه اهمیت داشته باشد.

کاربردهای تخصصی که انتخاب UV-2600i Plus را توجیه می کنند؛

• مطالعات مواد و پوشش های نوری: بررسی عبور یا بازتاب نمونه های جامد و فیلم ها می تواند به تجهیزات نمونه برداری تخصصی نیاز داشته باشد. قابلیت استفاده از کره انتگرال گیر، دامنه کاربرد دستگاه را برای چنین نمونه هایی افزایش می دهد.
• تحقیقات سلول خورشیدی: شیمادزو استفاده از ISR-2600Plus را برای اندازه گیری پوشش های ضد بازتاب سلول خورشیدی و ویفرهای سیلیکونی پلی کریستالی مطرح کرده است. کاهش نویز و توسعه محدوده طیفی در این کاربرد اهمیت دارد.
• تحلیل مواد دارویی: روش های مبتنی بر جذب UV-Vis در بسیاری از مطالعات دارویی و کنترل مواد مورد استفاده قرار می گیرند. قابلیت انتخاب پهنای باند و ثبت داده های طیفی می تواند برای طراحی و اجرای روش های مناسب مفید باشد.
• کنترل کیفیت مواد شیمیایی: اندازه گیری جذب و عبور در طول موج مشخص یا ثبت طیف کامل می تواند در کنترل مواد اولیه و محصولات شیمیایی مورد استفاده قرار گیرد. روش آزمون باید بر اساس استاندارد و ماهیت نمونه انتخاب شود.
• بررسی فیلم ها و مواد شفاف: در ارزیابی ویژگی های عبوری فیلم ها و مواد نوری، هندسه اندازه گیری و تجهیزات جانبی اهمیت ویژه ای دارد. پیکربندی مناسب می تواند داده های دقیق تری از رفتار نوری نمونه فراهم کند.

چه زمانی توسعه به NIR اهمیت پیدا می کند؟

نیاز به ناحیه نزدیک مادون قرمز معمولا زمانی مطرح می شود که اطلاعات مورد نیاز نمونه در محدوده UV-Vis به تنهایی کافی نباشد. در UV-2600i Plus، استفاده از ISR-2600Plus و آشکارساز NIR می تواند محدوده اندازه گیری را از حالت پایه به 1400 نانومتر گسترش دهد. این قابلیت به ویژه در مطالعات برخی مواد، پوشش های ضد بازتاب و نمونه هایی که رفتار نوری آنها در ناحیه بالاتر از مرئی اهمیت دارد، قابل توجه است.

بنابراین اگر آزمایشگاه در آینده احتمال ورود به پروژه های مرتبط با NIR را می دهد، بررسی قابلیت توسعه دستگاه پیش از خرید UV-2600i Plus می تواند از تعویض زودهنگام سیستم جلوگیری کند. البته استفاده از این قابلیت نیازمند انتخاب پیکربندی و تجهیزات سازگار با کاربرد مورد نظر است.

از سیگنال جذب تا شناخت رفتار نوری مواد

در UV-2600i Plus، نتیجه یک اندازه گیری تنها به ثبت شدت نور محدود نمی شود؛ کیفیت داده به نحوه انتخاب طول موج، پهنای باند طیفی، وضعیت نمونه، میزان نور سرگردان و هندسه ورود و جمع آوری نور نیز وابسته است. به همین دلیل این دستگاه برای آزمایشگاه هایی اهمیت بیشتری پیدا می کند که هدف آنها فقط اندازه گیری یک جذب ساده نیست و باید ویژگی های نوری مواد یا تغییرات ظریف در طیف با دقت بررسی شود.

در فرآیند خرید اسپکتروفتومتر UV-2600i Plus باید میان نیازهای یک آزمون روتین و الزامات مطالعات تحقیقاتی تفاوت قائل شد. اگر نمونه ها شامل فیلم، جامد، پوشش یا مواد دارای پراکندگی نور باشند، نوع سیستم نمونه برداری می تواند به اندازه مشخصات خود اسپکتروفتومتر در کیفیت نتیجه موثر باشد.

مسیر تبدیل تابش به داده قابل تفسیر

اسپکتروفتومتر ابتدا طول موج مورد نظر را از طریق سامانه مونوکروماتور انتخاب می کند و سپس تابش به سمت نمونه هدایت می شود. بخشی از نور توسط نمونه جذب، بخشی عبور و در برخی مواد مقداری از آن نیز پراکنده یا بازتاب می شود. آشکارساز شدت تابش دریافت شده را ثبت می کند و نرم افزار با پردازش داده می تواند طیف یا مقدار فتومتریک مورد نیاز را در اختیار کاربر قرار دهد.

در نمونه های محلولی شفاف، مسیر اندازه گیری معمولا ساده تر است، اما هنگام بررسی مواد جامد یا نمونه های پراکنده کننده نور، تمام تابش خروجی از یک مسیر مستقیم عبور نمی کند. در این شرایط، هندسه جمع آوری نور اهمیت پیدا می کند و استفاده از تجهیزات مناسب می تواند تصویر کامل تری از رفتار نوری نمونه ارائه دهد.

کره انتگرال گیر؛ قطعه ای که دامنه کاربرد را تغییر می دهد

یکی از مهم ترین تجهیزات قابل استفاده در کنار UV-2600i Plus، کره انتگرال گیر ISR-2600Plus است. این تجهیز برای اندازه گیری نمونه هایی که ویژگی های بازتابی یا پراکندگی دارند طراحی شده و امکان استفاده از دستگاه را در کاربردهایی فراتر از اندازه گیری معمول محلول ها افزایش می دهد.

با استفاده از ISR-2600Plus، سامانه می تواند برای اندازه گیری بازتاب و عبور نمونه های مختلف از جمله مواد جامد، فیلم ها و پوشش ها مورد استفاده قرار گیرد. این قابلیت برای آزمایشگاه های فعال در حوزه مواد، اپتیک، پوشش های سطحی و تحقیقات مرتبط با خواص نوری اهمیت دارد. در چنین کاربردی، قیمت اسپکتروفتومتر UV-2600i Plus نباید جدا از هزینه و مشخصات تجهیزات جانبی بررسی شود؛ زیرا اضافه شدن کره انتگرال گیر و تجهیزات مرتبط، پیکربندی سیستم و در نتیجه هزینه تامین آن را تغییر می دهد.

اندازه گیری بازتاب و عبور برای چه نمونه هایی اهمیت بیشتری دارد؟

• فیلم های شفاف و نیمه شفاف: بررسی میزان عبور نور از فیلم ها می تواند در ارزیابی ویژگی های نوری مواد و کنترل کیفیت برخی محصولات مورد استفاده قرار گیرد. در این کاربرد، نحوه قرارگیری نمونه و شرایط اندازه گیری باید ثابت نگه داشته شود.
• پوشش های ضد بازتاب: عملکرد پوشش های نوری را می توان با بررسی رفتار بازتابی و عبوری آنها در طول موج های مختلف مطالعه کرد. این کاربرد به تجهیزات نمونه برداری مناسب و کنترل دقیق شرایط آزمون نیاز دارد.
• مواد جامد و ویفرها: برخی مواد جامد به دلیل ساختار سطحی یا داخلی، نور را به صورت مستقیم عبور نمی دهند. استفاده از سامانه جمع آوری مناسب می تواند اطلاعات بیشتری درباره رفتار نوری چنین نمونه هایی ایجاد کند.
• مواد پراکنده کننده نور: در نمونه هایی که پدیده پراکندگی قابل توجه است، ثبت تنها نور عبوری مستقیم ممکن است برای توصیف کامل نمونه کافی نباشد. هندسه کره انتگرال گیر در چنین شرایطی کاربرد بیشتری پیدا می کند.

یک دستگاه، چند مسیر تحلیلی؛ از UV-Vis تا محدوده NIR

یکی از ویژگی های مهم UV-2600i Plus قابلیت توسعه سیستم از محدوده پایه UV-Vis به ناحیه نزدیک مادون قرمز است. محدوده استاندارد دستگاه 185 تا 900 نانومتر است، اما با پیکربندی مناسب و استفاده از ISR-2600Plus، امکان گسترش محدوده اندازه گیری تا 1400 نانومتر وجود دارد.

این قابلیت برای آزمایشگاهی که احتمال توسعه پروژه های تحقیقاتی خود را دارد اهمیت دارد، زیرا نیاز آینده به NIR ممکن است در زمان انتخاب دستگاه مشخص نباشد. انتخاب یک پلتفرم قابل توسعه می تواند امکان استفاده از زیرساخت موجود برای پروژه های بعدی را افزایش دهد.

NIR چه اطلاعات متفاوتی در اختیار پژوهشگر قرار می دهد؟

ناحیه نزدیک مادون قرمز در برخی مطالعات مواد و ترکیبات اطلاعاتی متفاوت از ناحیه UV-Vis ارائه می کند. در این محدوده می توان برخی رفتارهای ارتعاشی و برهم کنش های مربوط به پیوندهای شیمیایی را بررسی کرد. بنابراین توسعه سیستم به NIR بیشتر برای آزمایشگاه هایی اهمیت دارد که برنامه کاری آنها از محدوده مرسوم UV-Vis فراتر می رود.

با این حال، وجود قابلیت توسعه به NIR به این معنا نیست که هر آزمایشگاه به این گزینه نیاز دارد. اگر فعالیت اصلی مجموعه شامل اندازه گیری های معمول جذب و کنترل کیفیت در محدوده UV-Vis باشد، پیکربندی پایه ممکن است پاسخگوی نیاز باشد و انتخاب تجهیزات اضافی باید بر اساس روش های واقعی آزمایشگاه صورت گیرد.

پهنای باند طیفی چگونه روی نتیجه اثر می گذارد؟

پهنای باند طیفی تعیین می کند که تابش خروجی از مونوکروماتور تا چه اندازه باریک باشد. برای نمونه هایی که پیک های نزدیک به یکدیگر دارند، انتخاب پهنای باند مناسب می تواند در تفکیک بهتر ویژگی های طیفی اهمیت داشته باشد. UV-2600i Plus امکان انتخاب پهنای باند در مقادیر 0.1، 0.2، 0.5، 1، 2 و 5 نانومتر را فراهم می کند. انتخاب کوچک ترین مقدار همیشه به معنای نتیجه بهتر نیست؛ زیرا شرایط نمونه و سطح سیگنال باید در کنار وضوح طیفی مورد توجه قرار گیرد. یک روش تحلیلی مناسب باید بین وضوح، شدت سیگنال و زمان اندازه گیری تعادل ایجاد کند.

نور سرگردان چرا برای نمونه های با جذب بالا اهمیت دارد؟

نور سرگردان یکی از پارامترهای مهم در ارزیابی عملکرد اپتیکی اسپکتروفتومتر است. هنگامی که مقدار نور ناخواسته نسبت به سیگنال اصلی افزایش پیدا کند، اندازه گیری نمونه هایی با جذب بالا می تواند تحت تاثیر قرار گیرد. UV-2600i Plus با طراحی گریتینگ LO-RAY-LIGH و کنترل نور سرگردان برای کاربردهای حساس تر توسعه یافته است.

بر اساس مشخصات اعلام شده توسط سازنده، نور سرگردان این مدل در آزمون مشخص با NaI در طول موج 220 نانومتر حداکثر 0.005 درصد است. چنین مشخصه ای باید در کنار سایر پارامترهای روش، از جمله آماده سازی نمونه و پهنای باند، تفسیر شود و نباید به تنهایی معیار انتخاب دستگاه قرار گیرد.

کاربردهای تحقیقاتی که به انعطاف بیشتری نیاز دارند؛

• تحقیق و توسعه مواد: مطالعه رفتار نوری مواد جدید معمولا به انعطاف در انتخاب روش، محدوده طول موج و نوع نمونه نیاز دارد. قابلیت توسعه UV-2600i Plus می تواند این انعطاف را در پروژه های مختلف افزایش دهد.
• سلول های خورشیدی: بررسی ویژگی های بازتابی و عبوری ویفرها و پوشش های ضد بازتاب از جمله کاربردهایی است که می تواند از سامانه کره انتگرال گیر استفاده کند. هندسه مناسب اندازه گیری در این حوزه اهمیت زیادی دارد.
• پوشش ها و فیلم های نوری: بررسی رفتار طیفی پوشش ها در طول موج های مختلف می تواند برای توسعه و کنترل محصولات نوری مفید باشد. نوع نمونه و روش اندازه گیری تعیین می کند که کدام تجهیزات جانبی مورد نیاز هستند.
• مواد دارویی و شیمیایی: اندازه گیری جذب برخی ترکیبات و بررسی تغییرات طیفی می تواند در پژوهش های دارویی و شیمیایی کاربرد داشته باشد. انتخاب طول موج و روش کمی باید بر اساس ویژگی ماده و روش معتبر انجام شود.
• مطالعات زیستی: برخی ترکیبات زیستی در ناحیه UV-Vis پاسخ مشخصی ایجاد می کنند و می توان تغییرات آنها را با اندازه گیری جذب دنبال کرد. کیفیت آماده سازی نمونه در این کاربردها نقش تعیین کننده ای دارد.

UV-2600i Plus در کنار مدل های دیگر؛ انتخاب بر اساس سناریوی آزمایشگاه

قرار گرفتن چند مدل UV-Vis از یک خانواده در کنار یکدیگر به این معنی نیست که آنها جایگزین مستقیم هم هستند. تفاوت در سطح حساسیت، محدوده طیفی، قابلیت توسعه، نوع نمونه و تجهیزات جانبی باعث می شود انتخاب هر مدل به سناریوی استفاده وابسته باشد.

برای مثال، UV-1900i Plus بیشتر برای طیف وسیعی از اندازه گیری های عمومی و کنترل کیفیت UV-Vis مطرح است، در حالی که UV-2600i Plus زمانی اهمیت بیشتری پیدا می کند که آزمایشگاه به بررسی حساس تر مواد، نمونه های جامد یا قابلیت توسعه به NIR فکر می کند.

این مقایسه نشان می دهد که UV-2600i Plus را باید بر اساس نوع مسئله تحلیلی ارزیابی کرد. اگر آزمایشگاه صرفا به آزمون های روزمره محلول ها نیاز داشته باشد، یک مدل عمومی ممکن است پاسخگو باشد؛ اما اگر بررسی مواد، بازتاب، عبور، فیلم ها یا توسعه آینده به NIR مطرح باشد، قابلیت توسعه یک عامل مهم در تصمیم گیری خواهد بود.

سه پرسش فنی پیش از خرید اسپکتروفتومتر UV-2600i Plus

• نمونه در چه شکلی بررسی می شود؟ اگر نمونه ها عمدتا محلول هستند، پیکربندی پایه می تواند نقطه شروع مناسبی باشد؛ اما برای جامدات، فیلم ها و پوشش ها باید تجهیزات نمونه برداری مورد نیاز از ابتدا مشخص شوند.
• آیا پروژه های NIR در برنامه آینده وجود دارند؟ اگر احتمال ورود به اندازه گیری های نزدیک مادون قرمز وجود دارد، قابلیت توسعه تا 1400 نانومتر باید در زمان طراحی سیستم بررسی شود تا ساختار انتخاب شده با نیاز آینده هماهنگ باشد.
• سطح حساسیت واقعی چقدر است؟ انتخاب دستگاه باید بر اساس نیاز روش و کیفیت مورد انتظار نتیجه انجام شود. مقایسه پارامترهایی مانند نور سرگردان، پهنای باند و محدوده فتومتریک می تواند تصویر دقیق تری از تناسب دستگاه ارائه کند.

از دیدگاه فروش اسپکتروفتومتر UV-2600i Plus نیز ارائه یک دستگاه بدون توجه به پیکربندی کاربردی آن کافی نیست. مشخص شدن نوع نمونه، روش های تحلیلی و تجهیزات جانبی مورد نیاز باعث می شود سیستم نهایی متناسب با کاربرد واقعی آزمایشگاه انتخاب شود.
