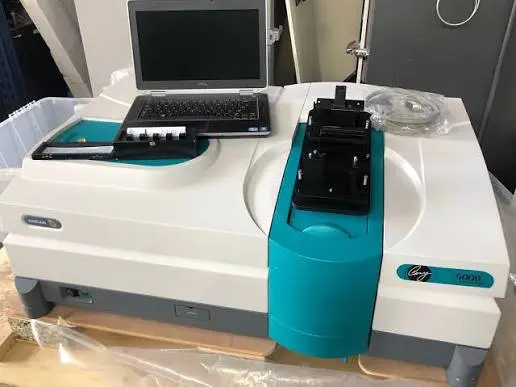

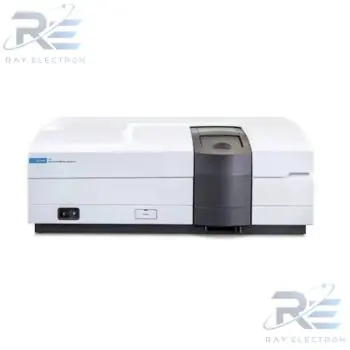

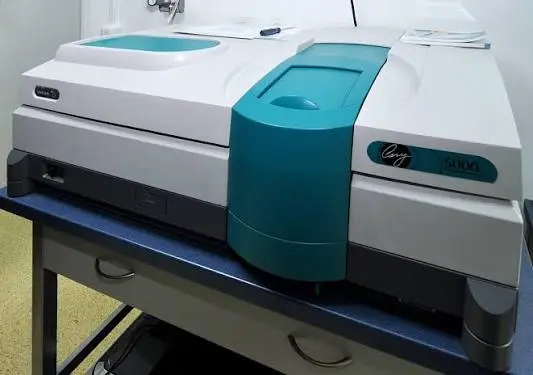

| اسپکتروفتومتر UV-Vis-NIR Cary 5000 Agilent |
|---|
| نام دستگاه | اسپکتروفتومتری UV-Vis |
| مدل | Cary 5000 UV-Vis-NIR |
| برند | Agilent |
| کشور سازنده | آمریکا |
| نوع کاربرد | تحقیقات پیشرفته، مواد، جامدات، Thin Film و NIR |
UV-Vis-NIR | تحقیقات مواد | جامدات | Thin Film | NIR
اسپکتروفتومتر UV-Vis-NIR Cary 5000 از تجهیزات پیشرفته Agilent برای اندازه گیری های طیفی در ناحیه فرابنفش، مرئی و نزدیک مادون قرمز است و برای آزمایش هایی طراحی شده که دامنه طیفی گسترده، عملکرد فوتومتریک پایدار و انعطاف پذیری در اندازه گیری نمونه های مختلف اهمیت دارد. این دستگاه در پیکربندی اصلی خود محدوده طول موج 175 تا 3300 نانومتر را پوشش می دهد و به همین دلیل امکان بررسی بسیاری از پدیده های جذبی و انتقالی در بخش گسترده ای از طیف الکترومغناطیسی را فراهم می کند.
برای خرید Cary 5000 باید علاوه بر مشخصات پایه دستگاه، نوع نمونه، روش اندازه گیری، محدوده طیفی مورد نیاز و تجهیزات جانبی مورد استفاده در آزمایشگاه نیز در نظر گرفته شود؛ زیرا ساختار نمونه های جامد، فیلم های نازک، مواد نوری و نمونه های NIR می تواند نیاز به configuration متفاوتی داشته باشد.
فروش این مدل معمولا باید همراه با بررسی کاربرد و تجهیزات جانبی مورد نیاز انجام شود، زیرا محفظه نمونه بزرگ دستگاه قابلیت پذیرش تجهیزات و accessories مختلف برای کاربردهای تحقیقاتی، اندازه گیری بازتاب پراکنده و نمونه های جامد را دارد. Agilent همچنین برای Cary 5000 مجموعه ای از تجهیزات جانبی و راهکارهای اندازه گیری مواد را ارائه می کند.
قیمت Cary 5000 به configuration انتخابی، تجهیزات جانبی، نوع نگهدارنده نمونه، امکانات مورد نیاز برای اندازه گیری جامدات یا Thin Film و شرایط تامین بستگی دارد؛ بنابراین ارزیابی هزینه باید بر مبنای یک سیستم کامل متناسب با روش آزمایشگاهی انجام شود، نه صرفا قیمت پایه دستگاه.
ساختار اپتیکی و دامنه تحلیلی Cary 5000 UV-Vis-NIR
پوشش گسترده UV تا NIR برای تحقیقات مواد
Cary 5000 یک سیستم UV-Vis-NIR با سیستم فوتومتریک Double Beam است که برای اندازه گیری در بازه 175 تا 3300 نانومتر طراحی شده است. این گستره باعث می شود دستگاه علاوه بر کاربردهای متداول UV-Vis، برای مطالعات مرتبط با مواد، پوشش ها، فیلترها، جامدات و نمونه هایی که پاسخ طیفی آنها در ناحیه NIR قرار دارد نیز قابل استفاده باشد.
در ساختار آشکارسازی NIR، فناوری PbSmart برای افزایش حساسیت و کاهش اثر نور سرگردان در این ناحیه به کار رفته است. این ویژگی برای آزمایش هایی که اختلاف های کوچک در پاسخ طیفی یا تغییرات جذب در محدوده نزدیک مادون قرمز اهمیت دارند، ارزش تحلیلی بالایی دارد.
منابع نوری و گستره اندازه گیری
در Cary 5000 از منبع تنگستن هالوژن برای ناحیه مرئی و منبع قوس دوتریوم برای ناحیه UV استفاده می شود. ترکیب این منابع با معماری اپتیکی دستگاه امکان اندازه گیری پیوسته در محدوده گسترده UV-Vis-NIR را فراهم می کند.
| مشخصات طیفی و عملکردی شاخص Cary 5000 |
|---|
| پارامتر | مشخصه | اهمیت تحلیلی |
|---|
| محدوده طول موج | 175 تا 3300 nm | پوشش UV، مرئی و NIR در یک پلتفرم |
| سیستم فوتومتریک | Double Beam | مناسب برای اندازه گیری های با نیاز به پایداری فوتومتریک |
| آشکارساز NIR | PbSmart | حساسیت مناسب تر و کاهش نور سرگردان در NIR |
| پهنای باند طیفی UV-Vis | 0.01 تا 5.00 nm | امکان انتخاب resolution متناسب با روش |
| پهنای باند طیفی NIR | 0.04 تا 20 nm | انعطاف در اندازه گیری طیف های NIR |
| محدوده فوتومتریک | تا 8 Abs | پشتیبانی از اندازه گیری های با جذب بالا |
مقادیر جدول بر اساس اطلاعات فنی منتشرشده برای Cary 5000 در منابع رسمی Agilent ارائه شده اند. پهنای باند طیفی در بخش UV-Vis از 0.01 تا 5.00 نانومتر و در NIR از 0.04 تا 20 نانومتر اعلام شده است و سیستم می تواند با reference beam attenuation در شرایط مشخص، اندازه گیری هایی فراتر از 8 واحد جذب را نیز پشتیبانی کند. فروش اسپکتروفتومتر UV-Vis-NIR Cary 5000 با تکنولوژی پیشرفته و متمایز از دستگاه های دیگر، می تواند بهترین گزینه را پیش روی پژوهشگران قرار دهد.
نقش Cary 5000 در اسپکتروسکوپی و آنالیز مواد
در اسپکتروسکوپی، شکل طیف و تغییرات شدت جذب یا عبور در برابر طول موج می تواند اطلاعات مهمی درباره رفتار نوری نمونه ارائه کند. در حوزه مواد، این اطلاعات برای مقایسه ترکیبات، بررسی پوشش ها، ارزیابی فیلترهای نوری و مطالعه ویژگی های انتقالی و بازتابی نمونه ها مورد استفاده قرار می گیرد.
در یک مثال آزمایشی، می توان طیف عبوری یک فیلم پلیمری شفاف را در محدوده 300 تا 900 نانومتر ثبت کرد و سپس همان نمونه را در ناحیه NIR بررسی نمود. اگر فیلم در بخش مرئی عبور بالایی داشته باشد اما در برخی نواحی NIR تغییرات مشخصی در Transmission نشان دهد، مقایسه دو ناحیه طیفی می تواند برای مطالعه رفتار نوری ماده مفید باشد. این اعداد صرفا نمونه طراحی آزمایش هستند و به عنوان مشخصه ثابت یک فیلم خاص در نظر گرفته نمی شوند.

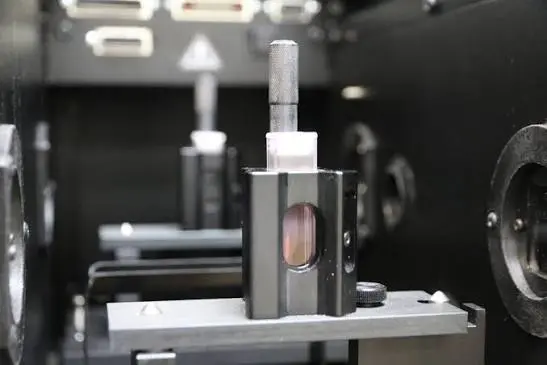

اندازه گیری نمونه های جامد و فیلم های نازک

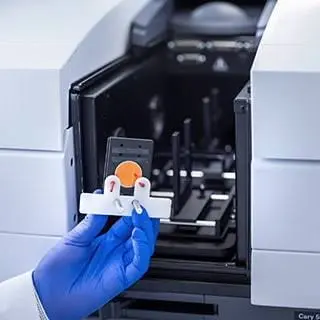

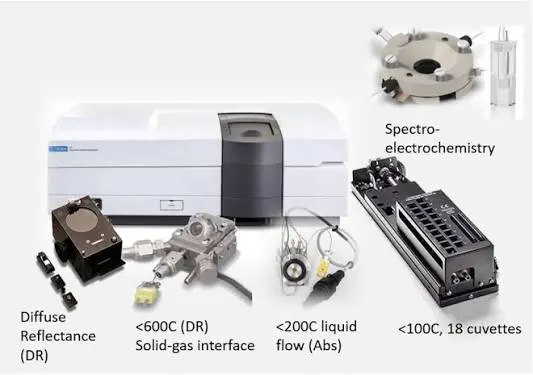

محفظه نمونه بزرگ Cary 5000 برای پذیرش تجهیزات جانبی و accessories مختلف توسعه یافته است و می تواند در کاربردهایی مانند اندازه گیری نمونه های جامد، بازتاب پراکنده و مطالعات مواد مورد استفاده قرار گیرد. این انعطاف پذیری باعث می شود یک پلتفرم واحد بتواند با configuration مناسب برای چند نوع روش اندازه گیری توسعه پیدا کند.
برای Thin Film، نوع accessory و هندسه اندازه گیری اهمیت زیادی دارد. در یک کاربرد مستند، Cary 5000 همراه با Universal Measurement Accessory برای بررسی ویژگی های اپتیکی فیلم های نازک استفاده شده است و امکان بررسی بازتاب و عبور نمونه در زوایای مختلف را فراهم کرده است.
نرم افزار Cary WinUV و طراحی روش
Cary WinUV یک محیط نرم افزاری ماژولار برای دستگاه های UV-Vis-NIR سری Cary است که امکاناتی مانند اسکن طول موج، اندازه گیری تک طول موج، جمع آوری داده های وابسته به زمان، آنالیز غلظت، آزمایش های kinetic و آزمایش های کنترل شده با دما را فراهم می کند. این نرم افزار همچنین از workflow sequencer برای اجرای روتین های خودکار و امکانات تحلیل و گزارش دهی داده پشتیبانی می کند.
برای یک روش پژوهشی، پژوهشگر می تواند ابتدا محدوده طیفی مورد نظر را تعریف کند، سپس نمونه مرجع و نمونه واقعی را اندازه گیری کرده و در ادامه داده های Transmission یا Absorbance را برای مقایسه نمونه ها پردازش کند. چنین ساختاری به ویژه در پروژه هایی که هدف آنها بررسی تغییرات طیفی مواد یا ارزیابی رفتار اپتیکی یک نمونه در شرایط مختلف است، کاربرد دارد.
قابلیت های تحلیلی Cary 5000 در بررسی مواد و نمونه های پیچیده
اندازه گیری جذب، عبور و بازتاب در یک پلتفرم گسترده طیفی
Cary 5000 برای مطالعاتی که تنها به اندازه گیری جذب محلول ها محدود نیستند، قابلیت توسعه با تجهیزات جانبی مختلف را دارد. محفظه نمونه بزرگ دستگاه برای استفاده از تجهیزات جانبی طراحی شده و امکان اجرای مطالعاتی مانند اندازه گیری عبور، بازتاب طیفی و بازتاب پراکنده را در کنار قابلیت های اصلی UV-Vis-NIR فراهم می کند. این ویژگی برای آزمایشگاه های تحقیقاتی مواد که با نمونه های جامد، پوشش ها، فیلم ها و اجزای نوری سروکار دارند، اهمیت ویژه ای دارد.
در روش Transmission، شدت نور عبوری از نمونه با شدت مرجع مقایسه می شود و در روش Reflectance، پاسخ نوری سطح یا ساختار نمونه مورد ارزیابی قرار می گیرد. انتخاب هندسه اندازه گیری باید بر اساس ماهیت نمونه و هدف آزمایش انجام شود؛ زیرا یک نمونه شفاف پلیمری، یک پودر معدنی و یک پوشش چندلایه رفتار نوری یکسانی ندارند.
تحلیل فیلم های نازک و پوشش های چندلایه
یکی از کاربردهای تخصصی Cary 5000، بررسی ویژگی های اپتیکی Thin Film با استفاده از Universal Measurement Accessory یا UMA است. این accessory امکان اندازه گیری بازتاب و عبور مطلق در زوایای مختلف را فراهم می کند و برای تحقیقات مربوط به پوشش های نوری، لایه های نازک، شیشه، مواد خورشیدی و ساختارهای چندلایه قابل استفاده است.
در یک مطالعه آزمایشی منتشرشده توسط Agilent، فیلم Ta2O5 با ضخامت 292 نانومتر روی بستر Suprasil بررسی شده و داده های Transmission و Reflectance در زوایای مشخص ثبت شده اند. چنین داده هایی می توانند برای تحلیل ویژگی های اپتیکی لایه و استخراج پارامترهایی مانند ضریب شکست و رفتار نوری ساختار مورد استفاده قرار گیرند. این مقدار ضخامت مربوط به همان نمونه پژوهشی است و نباید به عنوان محدودیت یا مشخصه عمومی دستگاه در نظر گرفته شود. در حالت کلی، خرید دستگاه اسپکتروفتومتر UV-Vis-NIR Cary 5000 بایستی بر اساس نوع مواد، کاربرد و عوامل تخصصی آزمایشگاهی مورد نظر صورت بپذیرد.
کاربرد تخصصی در Thin Film: ترکیب Cary 5000 با UMA می تواند اطلاعات بیشتری نسبت به یک اسکن ساده جذب یا عبور ایجاد کند؛ زیرا اندازه گیری در زوایای مختلف و شرایط قطبش متفاوت، امکان بررسی دقیق تر ساختارهای نازک و پوشش های چندلایه را فراهم می کند.

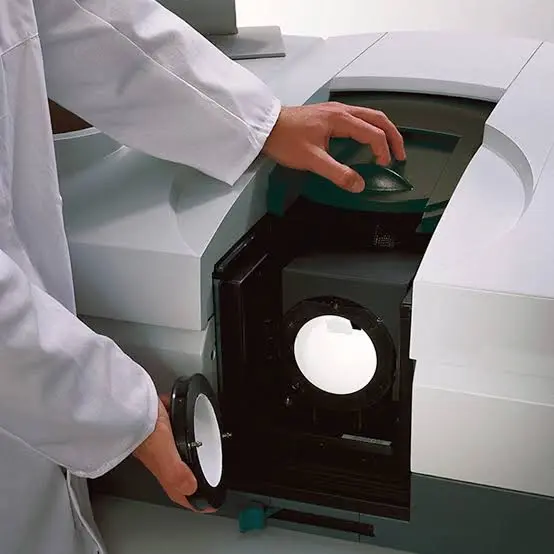

اندازه گیری بازتاب پراکنده نمونه های جامد و پودری
برای نمونه هایی که سطح آنها مات، زبر، پودری یا دارای پراکندگی نوری قابل توجه است، اندازه گیری عبور مستقیم همیشه روش مناسبی نیست. در این شرایط تجهیزات Diffuse Reflectance می توانند هندسه اندازه گیری را با ویژگی نوری نمونه هماهنگ کنند. Agilent برای Cary 5000 تجهیزات خارجی DRA از جمله پیکربندی هایی با آشکارسازهای PMT، InGaAs و PbS ارائه کرده است.
برای مثال آزمایشی، یک پودر سیلیکا و یک پودر اکسید فلزی را می توان در شرایط آماده سازی یکسان در ناحیه UV-Vis-NIR بررسی کرد و طیف بازتاب پراکنده آنها را با یکدیگر مقایسه نمود. در چنین آزمایشی، شکل طیف، محل تغییرات مشخص و اختلاف شدت بازتاب می تواند برای بررسی تفاوت رفتار نوری دو ماده مورد استفاده قرار گیرد؛ البته تفسیر نهایی باید بر اساس ماهیت شیمیایی و ساختار فیزیکی مواد انجام شود.
کاربرد در مواد نوری و اجزای اپتیکی
گستره 175 تا 3300 نانومتر Cary 5000 امکان بررسی بخش بزرگی از ناحیه UV، مرئی و NIR را در یک سیستم فراهم می کند. این ویژگی در تحقیقات مربوط به فیلترهای نوری، پوشش های ضدبازتاب، شیشه ها، مواد جاذب و نمونه های دارای رفتار طیفی گسترده اهمیت دارد.
در یک مثال آزمایشی، می توان یک فیلتر نوری شیشه ای را از 350 تا 1100 نانومتر اسکن کرد و درصد Transmission آن را در طول موج های مختلف مقایسه نمود. برای نمونه، اگر هدف بررسی عبور در ناحیه مرئی باشد، نقاط 450، 550 و 650 نانومتر می توانند برای مقایسه پاسخ نمونه انتخاب شوند؛ این نقاط صرفا نمونه طراحی آزمایش هستند و مقدار واقعی Transmission باید از اندازه گیری نمونه به دست آید.
دقت طیفی و کنترل عوامل موثر بر کیفیت داده
اهمیت پهنای باند قابل تنظیم
یکی از ویژگی های مهم دستگاه اسپکتروفتومتر UV-Vis-NIR Cary 5000، امکان تنظیم پهنای باند طیفی است. Agilent برای این دستگاه محدوده پهنای باند 0.01 تا 5.00 نانومتر در UV-Vis و 0.04 تا 20 نانومتر در NIR اعلام کرده است. انتخاب مقدار مناسب پهنای باند باید با توجه به شکل پیک، سرعت اسکن، سطح سیگنال و هدف روش انجام شود؛ زیرا پهنای باند بیش از حد بزرگ می تواند جزئیات برخی ویژگی های باریک طیفی را کاهش دهد.
در یک مثال آزمایشی، اگر دو ماده مانند بنزن و تولوئن در یک مطالعه طیفی بررسی شوند، انتخاب پهنای باند باید به گونه ای باشد که ویژگی های طیفی مورد نظر بدون ایجاد نویز غیرضروری قابل مشاهده باشند. بنابراین مقدار پهنای باند یک پارامتر ثابت برای همه روش ها نیست و باید بر اساس هدف اندازه گیری تنظیم شود.
نقش نور سرگردان و محدوده فوتومتریک
در اندازه گیری نمونه هایی با جذب بالا یا Transmission پایین، نور سرگردان می تواند بر صحت داده تاثیر بگذارد. Cary 5000 با معماری Double Beam، آشکارساز PbSmart در NIR و طراحی اپتیکی برای کاهش نور سرگردان، برای مطالعاتی که نیازمند محدوده دینامیکی گسترده هستند توسعه یافته است. مشخصات رسمی دستگاه محدوده فوتومتریک تا 8 Abs را اعلام می کند و استفاده از تضعیف پرتو مرجع امکان اندازه گیری فراتر از 8 واحد جذب را در شرایط مشخص فراهم می کند.
در یک روش آزمایشی، اگر محلول رنگی با جذب بالا در طول موج انتخابی بررسی شود، ابتدا باید مناسب بودن غلظت و مسیر نوری ارزیابی شود. رقیق سازی کنترل شده نمونه می تواند امکان قرار گرفتن سیگنال در محدوده مناسب روش را فراهم کند؛ برای مثال کاهش غلظت یک محلول رنگی از 20 به 5 میلی گرم بر لیتر می تواند به عنوان یک مرحله آزمایشی بررسی شود، اما انتخاب غلظت نهایی باید از روی پاسخ واقعی نمونه تعیین شود.
اهمیت کنترل شرایط UV و گازهای محیطی
در بخش فرابنفش، جذب اکسیژن و بخار آب موجود در مسیر نوری می تواند در برخی کاربردهای حساس اهمیت پیدا کند. Cary 5000 امکان Purging با نیتروژن را برای محفظه نمونه و محفظه مونوکروماتور فراهم می کند تا اثر اکسیژن و بخار آب در ناحیه UV کاهش یابد.
این قابلیت برای آزمایش هایی که در طول موج های کوتاه UV انجام می شوند اهمیت بیشتری پیدا می کند. در چنین شرایطی، آماده سازی مناسب مسیر نوری و کنترل شرایط محیطی می تواند به دستیابی به طیف پایدارتر کمک کند.
پایداری پرتو و اندازه گیری های کم عبور
طراحی اپتیکی Cary 5000 با هدف افزایش عبور نور و کاهش نویز و نور سرگردان انجام شده است. Agilent استفاده از Schwarzchild coupling optics را برای افزایش عبور نور و بهبود دقت در سطوح پایین Transmission و همچنین معماری Double Littrow را برای کاهش نویز و نور سرگردان اعلام کرده است.
| ارتباط پارامترهای دستگاه با نوع اندازه گیری |
|---|
| پارامتر | کاربرد تحلیلی | نمونه مناسب | اثر بر روش |
|---|
| پهنای باند طیفی | تفکیک ویژگی های طیفی | محلول های دارای پیک های نزدیک | تعادل میان تفکیک و سطح سیگنال |
| محدوده طول موج | بررسی نواحی UV تا NIR | مواد نوری، پوشش ها و نمونه های NIR | امکان انتخاب ناحیه مناسب برای آنالیز |
| Double Beam | کنترل تغییرات شدت منبع | اندازه گیری های طیفی دقیق | پایداری بیشتر در مقایسه نمونه و مرجع |
| Diffuse Reflectance | اندازه گیری نمونه های پراکنده کننده | پودرها و جامدات مات | هماهنگی هندسه اندازه گیری با ماهیت نمونه |
| UMA | اندازه گیری بازتاب و عبور چندزاویه ای | Thin Film و پوشش های نوری | داده بیشتر برای تحلیل ساختار اپتیکی |
نرم افزار و اجرای روش های تحلیلی
Cary WinUV برای خانواده Cary 4/5/6/7000 یک محیط نرم افزاری اختصاصی برای جمع آوری، پردازش، ذخیره و نمایش داده های UV-Vis-NIR است. این نرم افزار از wavelength scan، اندازه گیری تک طول موج، جمع آوری داده های زمانی، آنالیز غلظت، آزمایش های کنترل شده با دما و workflow های خودکار پشتیبانی می کند.
برای یک آزمایش تحقیقاتی، پژوهشگر می تواند ابتدا یک اسکن کامل از نمونه فیلم پلیمری ثبت کند، سپس طول موج های شاخص را مشخص کرده و در مرحله بعد اندازه گیری های تکراری را در همان شرایط اجرا کند. این ساختار به جای اتکا به یک عدد منفرد، امکان مشاهده روند طیفی و مقایسه رفتار نمونه ها را فراهم می کند.
رایان الکترون در بررسی تجهیزات UV-Vis-NIR می تواند نیازهای تحلیلی آزمایشگاه را با نوع نمونه و تجهیزات جانبی مورد نیاز تطبیق دهد تا پیکربندی مناسب برای تحقیقات مواد و کاربردهای تخصصی انتخاب شود.
کاربرد Cary 5000 در مشخصه یابی مواد و نمونه های پیشرفته
Cary 5000 در پروژه هایی که هدف آنها بررسی رفتار نوری مواد در محدوده گسترده UV-Vis-NIR است، می تواند فراتر از یک اسپکتروفتومتر UV-Vis معمولی مورد استفاده قرار گیرد. ترکیب گستره طول موج، قابلیت استفاده از تجهیزات جانبی و امکان اندازه گیری Transmission و Reflectance، این سیستم را برای پژوهش های مواد، پوشش های نوری، فیلم های نازک، جامدات و نمونه های دارای پاسخ NIR مناسب می سازد.
بررسی پوشش های نوری و لایه های چندگانه
در پوشش های نوری، تنها مقدار عبور یا بازتاب در یک طول موج مشخص اهمیت ندارد، بلکه شکل کامل طیف می تواند اطلاعات بیشتری درباره رفتار اپتیکی ساختار ارائه دهد. برای نمونه، یک پوشش ضدبازتاب روی شیشه ممکن است در یک محدوده مشخص از طیف باعث افزایش Transmission شود، در حالی که یک پوشش جاذب می تواند در همان محدوده کاهش عبور و افزایش جذب ایجاد کند.
در یک مثال آزمایشی، یک لایه نازک اکسید تیتانیوم روی شیشه را می توان در محدوده 350 تا 1000 نانومتر بررسی کرد و طیف Transmission آن را با شیشه بدون پوشش مقایسه نمود. اگر در محدوده 550 نانومتر، عبور نمونه پوشش داده شده نسبت به بستر تغییر محسوسی داشته باشد، این اختلاف می تواند به عنوان یکی از شاخص های اولیه برای بررسی عملکرد اپتیکی پوشش مورد استفاده قرار گیرد. مقادیر واقعی باید از اندازه گیری نمونه به دست آیند و اعداد این مثال صرفا برای توضیح روش آزمایش هستند. همواره نوع تکنولوژی و فناوری به کار رفته در درون تجهیزات در عملکرد دستگاه تأثیرگذار است. در نتیجه تمایز قیمت اسپکتروفتومتر UV-Vis-NIR Cary 5000 با سایر دستگاه های هم رده آن اینگونه مشخص می گردد.
ارزیابی مواد جاذب در ناحیه UV-Vis-NIR
برخی مواد در ناحیه مرئی و برخی دیگر در NIR پاسخ قابل توجهی نشان می دهند. بنابراین استفاده از یک سیستم با پوشش طیفی گسترده می تواند در مرحله غربالگری مواد، انتخاب محدوده مناسب اندازه گیری و مقایسه رفتار طیفی نمونه ها مفید باشد.
برای مثال آزمایشی، می توان محلول رنگی متیلن بلو را در بخش مرئی و یک نمونه حاوی ترکیبات آلی دارای پاسخ NIR را در محدوده نزدیک مادون قرمز بررسی کرد. در نمونه اول، تمرکز می تواند بر تغییرات جذب در ناحیه مرئی باشد، در حالی که در نمونه دوم، شکل کلی طیف NIR و محل باندهای جذبی مورد توجه قرار می گیرد.
مطالعه فیلترهای نوری و شیشه های تخصصی
فیلترهای نوری، شیشه های رنگی و مواد مورد استفاده در سامانه های اپتیکی را می توان از نظر عبور طیفی بررسی کرد. در این کاربرد، ثبت طیف Transmission امکان تعیین محدوده عبور، نواحی جذب و تغییرات پاسخ اپتیکی نمونه را فراهم می کند.
در یک مثال آزمایشی، یک فیلتر شیشه ای آبی را می توان از 350 تا 800 نانومتر اسکن کرد و Transmission آن را در طول موج های 400، 500، 600 و 700 نانومتر استخراج نمود. مقایسه این نقاط می تواند نشان دهد که فیلتر در کدام قسمت از طیف عملکرد عبوری بیشتری دارد؛ این مقادیر نمونه طراحی آزمایش هستند و مشخصه ثابت فیلتر محسوب نمی شوند.
اندازه گیری مواد جامد و نمونه های با پراکندگی بالا
برای جامدات مات و پودرهایی که بخش قابل توجهی از تابش را پراکنده می کنند، هندسه اندازه گیری اهمیت اساسی دارد. در چنین مواردی استفاده از تجهیزات مناسب Reflectance یا Diffuse Reflectance می تواند داده ای متناسب تر با ماهیت فیزیکی نمونه ایجاد کند و امکان مقایسه مواد را فراهم سازد.
برای مثال آزمایشی، پودر دی اکسید تیتانیوم و پودر اکسید روی را می توان با روش بازتاب پراکنده در محدوده UV-Vis-NIR بررسی کرد. مقایسه طیف دو ماده می تواند برای مشاهده تفاوت پاسخ نوری آنها در محدوده مورد مطالعه استفاده شود و در مطالعات مواد، داده طیفی به عنوان بخشی از مجموعه اطلاعات شناسایی نمونه در نظر گرفته شود.
بررسی رفتار NIR در مواد و ترکیبات
ناحیه NIR برای برخی مطالعات مربوط به مواد آلی، پلیمرها، پوشش ها و نمونه های صنعتی اطلاعات مکملی در اختیار پژوهشگر قرار می دهد. در این محدوده، شکل طیف می تواند تحت تاثیر ارتعاشات هارمونیک و ترکیبی پیوندهای مولکولی قرار گیرد و تفسیر آن معمولا به ساختار نمونه و روش کالیبراسیون وابسته است. در انتخاب و خرید اسپکتروفتومتر UV-Vis-NIR Cary 5000 بررسی مشاهدات و نتایج آزمایشگاهی می تواند مفید باشد.
در یک مثال آزمایشی، سه ماده شامل پلی اتیلن، پلی پروپیلن و پلی استایرن را می توان در محدوده NIR اسکن و طیف های حاصل را با یکدیگر مقایسه کرد. تفاوت در الگوی جذب این سه پلیمر می تواند برای بررسی امکان تفکیک آنها در یک پروژه تحقیقاتی مورد استفاده قرار گیرد؛ با این حال برای شناسایی کمی یا طبقه بندی قطعی، به روش کالیبراسیون و مجموعه نمونه معتبر نیاز است.
طراحی آزمایش برای مقایسه چند ماده
یکی از مزایای استفاده از سیستم های پیشرفته UV-Vis-NIR این است که می توان طراحی آزمایش را بر اساس یک سوال مشخص علمی انجام داد. به جای ثبت طیف های پراکنده و بدون هدف، بهتر است ابتدا نوع پاسخ مورد انتظار، محدوده طول موج، نوع اندازه گیری و معیار مقایسه مشخص شود.
| نمونه ای از طراحی آزمایش برای مطالعات مواد |
|---|
| نوع نمونه | روش پیشنهادی | محدوده نمونه آزمایشی | پارامتر قابل استخراج | هدف |
|---|
| فیلم پلی اتیلن | Transmission | 350 تا 1000 nm | درصد عبور | بررسی رفتار عبوری فیلم |
| شیشه رنگی | Transmission | 350 تا 800 nm | طیف عبور | تعیین محدوده عبوری |
| پودر دی اکسید تیتانیوم | Diffuse Reflectance | 250 تا 2500 nm | پاسخ بازتابی | مطالعه رفتار نوری جامد |
| پوشش نازک اکسید تیتانیوم | Transmission / Reflectance | 350 تا 1000 nm | تغییرات طیفی | ارزیابی ویژگی اپتیکی پوشش |
| پلی پروپیلن | NIR | 1000 تا 2500 nm | الگوی طیفی | مطالعه رفتار NIR پلیمر |
اعداد موجود در این جدول به عنوان یک سناریوی آزمایشی برای نشان دادن نحوه طراحی روش ارائه شده اند و محدوده مناسب برای هر نمونه باید بر اساس ماهیت ماده، تجهیزات جانبی، هدف تحقیق و شرایط واقعی آزمایش تعیین شود.
ارتباط داده های طیفی با اسپکتروسکوپی مولوکولی
در اسپکتروسکوپی مولوکولی، تفسیر طیف تنها به مشاهده یک پیک محدود نمی شود و عواملی مانند محیط شیمیایی، ساختار ماده، غلظت، مسیر نوری و شرایط اندازه گیری نیز باید در نظر گرفته شوند. دستگاه اسپکتروفتومتر Cary 5000 با پوشش UV-Vis-NIR می تواند برای جمع آوری داده های طیفی گسترده به عنوان بخشی از یک workflow تحقیقاتی مورد استفاده قرار گیرد.
برای نمونه، در بررسی یک ترکیب آلی محلول می توان ابتدا طیف UV-Vis را برای تعیین ناحیه جذب اصلی ثبت کرد و سپس در صورت مناسب بودن نمونه و روش، پاسخ NIR آن را نیز بررسی نمود. مقایسه دو بخش طیفی می تواند اطلاعات مکملی ایجاد کند، اما تفسیر ساختاری باید با دانش شیمیایی و داده های مرجع همراه باشد.
اهمیت آماده سازی نمونه در نتایج Cary 5000
حتی یک سیستم اپتیکی پیشرفته نیز نمی تواند خطاهای ناشی از آماده سازی نامناسب نمونه را به طور کامل حذف کند. ضخامت غیر یکنواخت فیلم، حباب در محلول، آلودگی سطح سلول، ذرات معلق، زبری سطح جامد و تفاوت در نحوه قرارگیری نمونه می توانند باعث تغییر در طیف ثبت شده شوند.
برای یک آزمایش مقایسه ای، اگر دو فیلم پلی اتیلن با ضخامت های متفاوت بررسی شوند، اختلاف Transmission لزوما ناشی از تفاوت ترکیب شیمیایی نیست و می تواند از ضخامت نمونه ناشی شود. بنابراین در مطالعات مواد باید متغیرهایی مانند ضخامت، سطح، زاویه قرارگیری و روش آماده سازی تا حد امکان کنترل شوند.
نقش تکرارپذیری در مطالعات تحقیقاتی
در پروژه های پژوهشی، ثبت یک طیف منفرد معمولا برای ارزیابی تکرارپذیری کافی نیست. اجرای اندازه گیری های تکراری روی یک نمونه و مقایسه طیف ها می تواند نشان دهد که اختلاف مشاهده شده میان نمونه ها واقعی است یا از نوسان اندازه گیری و آماده سازی ناشی شده است.
در یک مثال آزمایشی، می توان سه بار یک فیلم پلی استر را با شرایط یکسان اندازه گیری کرد و Transmission آن را در 550 نانومتر ثبت نمود. اگر سه مقدار فرضی 82.1، 82.4 و 82.2 درصد به دست آید، پراکندگی کم این نتایج نشان دهنده تکرارپذیری مناسب در همان سناریوی آزمایشی است؛ این اعداد صرفا نمونه آموزشی هستند و معیار پذیرش عمومی دستگاه یا روش محسوب نمی شوند.
ملاحظات تخصصی برای خرید و انتخاب configuration
در خرید Cary 5000، ابتدا باید مشخص شود که هدف اصلی آزمایشگاه اندازه گیری محلول ها است یا بررسی مواد جامد، Thin Film، فیلترهای نوری و نمونه های NIR. این تفکیک از همان ابتدا مشخص می کند که چه تجهیزات جانبی و چه هندسه اندازه گیری برای سیستم مورد نیاز خواهد بود.
قیمت یک configuration کامل می تواند با اضافه شدن تجهیزات تخصصی اندازه گیری جامدات، بازتاب یا Thin Film تغییر کند؛ بنابراین مقایسه قیمت باید همراه با فهرست دقیق تجهیزات و قابلیت های تحویلی انجام شود. برای آزمایشگاهی که به طور منظم نمونه های جامد و فیلم های نازک بررسی می کند، configuration مناسب ممکن است از نظر هزینه اولیه متفاوت باشد اما از نظر workflow با نیاز واقعی آزمایشگاه سازگارتر باشد.
فروش Cary 5000 برای کاربردهای تحقیقاتی بهتر است بر مبنای specification مورد نیاز پروژه، نوع نمونه و روش تحلیلی انجام شود. بررسی این موارد پیش از تامین دستگاه، احتمال نیاز به تغییر یا تکمیل configuration پس از نصب را کاهش می دهد.
رایان الکترون می تواند در بررسی نیازهای کاربردی آزمایشگاه، انتخاب تجهیزات جانبی و تطبیق configuration Cary 5000 با پروژه های مواد، Thin Film و NIR نقش پشتیبان فنی داشته باشد.
در ارزیابی تجهیزات UV-Vis-NIR، صرفا گستره طول موج نباید معیار انتخاب باشد؛ کیفیت داده، هندسه اندازه گیری، نوع accessory، نیاز به Reflectance یا Transmission و نوع نمونه همگی باید همزمان بررسی شوند. چنین رویکردی باعث می شود قابلیت های دستگاه با نیاز واقعی پروژه هماهنگ باشد و ظرفیت های آن در کاربردهای تحقیقاتی به شکل موثرتری مورد استفاده قرار گیرد.
نصب، کالیبراسیون، نگهداری و خدمات Cary 5000 UV-Vis-NIR
عملکرد پایدار اسپکتروفتومتر UV-Vis-NIR Cary 5000 تنها به مشخصات اپتیکی آن وابسته نیست و شرایط نصب، راه اندازی، کالیبراسیون، کنترل محیط آزمایشگاه و نگهداری دوره ای نیز بر کیفیت نتایج اثر مستقیم دارند. در کاربردهایی مانند اندازه گیری فیلم های نازک، مواد اپتیکی، نمونه های جامد و ناحیه NIR، کوچک ترین تغییر در وضعیت اپتیکی یا شرایط محیطی می تواند بر تکرارپذیری داده ها تاثیر بگذارد.
مراحل پیشنهادی برای نصب و راه اندازی دستگاه
پیش از استفاده روتین از Cary 5000، محل نصب باید از نظر پایداری میز، شرایط محیطی، دسترسی مناسب به برق و فضای کافی اطراف دستگاه بررسی شود. اجرای مراحل زیر به ایجاد یک فرآیند راه اندازی منظم کمک می کند:
- محل قرارگیری دستگاه باید روی سطحی پایدار و بدون لرزش انتخاب شود تا حرکت مکانیکی یا ارتعاشات محیطی روی مسیر اپتیکی و تکرارپذیری اندازه گیری ها اثر نگذارد.
- شرایط دما و رطوبت آزمایشگاه باید در محدوده مناسب کاری تجهیزات آزمایشگاهی حفظ شود و دستگاه از منابع گرما، تابش مستقیم خورشید و جریان شدید هوا فاصله داشته باشد.
- اتصالات برق و تجهیزات جانبی پیش از روشن کردن دستگاه بررسی شوند تا راه اندازی بدون ایجاد نوسان یا قطع ناگهانی در سیستم انجام شود.
- پس از روشن شدن، زمان مناسب برای پایدار شدن منابع نوری و اجزای اپتیکی در نظر گرفته شود و سپس آزمون های اولیه عملکردی اجرا شوند.
- در صورت استفاده از محفظه ها یا لوازم جانبی اختصاصی، مسیر نصب، هم راستایی نمونه و وضعیت نگهدارنده ها پیش از شروع آنالیز بررسی شود.
- در کاربردهای حساس، وضعیت زمینه، خط مبنا و پاسخ سیستم با نمونه مرجع یا استاندارد مناسب کنترل شود تا هرگونه تغییر غیرعادی پیش از اندازه گیری نمونه های اصلی شناسایی شود.
کنترل پیش از بهره برداری: در آزمایش های تحقیقاتی که تغییرات جذب یا عبور در محدوده های بسیار کوچک اهمیت دارد، ثبت وضعیت اولیه دستگاه در زمان راه اندازی می تواند به عنوان مرجع مناسبی برای مقایسه نتایج سرویس های بعدی مورد استفاده قرار گیرد.
کالیبراسیون و کنترل کیفیت داده های طیفی
کالیبراسیون در اسپکتروسکوپی تنها یک مرحله نرم افزاری نیست و باید همراه با کنترل وضعیت منبع، مسیر اپتیکی، محفظه نمونه و شرایط اندازه گیری انجام شود. برای کارهای پژوهشی، کنترل خط مبنا و تکرارپذیری اندازه گیری می تواند پیش از اجرای سری کامل نمونه ها انجام شود تا داده های غیرعادی در همان ابتدای فرآیند شناسایی شوند.
| کنترل های پیشنهادی برای پایش عملکرد Cary 5000 |
|---|
| پارامتر | روش کنترل | هدف |
|---|
| خط مبنا | اجرای اندازه گیری بدون نمونه یا با مرجع مناسب | شناسایی تغییرات ناخواسته در پاسخ سیستم |
| دقت طول موج | استفاده از مرجع یا استاندارد طیفی مناسب | بررسی صحت موقعیت باندهای طیفی |
| تکرارپذیری | اندازه گیری چندباره یک نمونه مشخص | بررسی پراکندگی نتایج |
| پاسخ فتومتریک | اندازه گیری استاندارد یا ماده مرجع | کنترل رفتار سیستم در محدوده کاری مورد استفاده |
برای آزمایش هایی که به مقایسه کمی بین چند نمونه متکی هستند، بهتر است شرایط اندازه گیری شامل پهنای باند، سرعت اسکن، نوع محفظه، موقعیت نمونه و محدوده طول موج برای تمام نمونه ها ثابت نگه داشته شود. این روش از ایجاد اختلاف ناشی از تغییر شرایط دستگاه جلوگیری می کند.
نگهداری دوره ای و افزایش طول عمر تجهیزات
نگهداری مناسب اسپکتروفتومتر UV-Vis-NIR Cary 5000 باید بر جلوگیری از ورود گردوغبار، آلودگی محفظه نمونه، تغییر وضعیت لوازم جانبی و ایجاد اختلال در مسیر اپتیکی متمرکز باشد. تمیز کردن سطوح خارجی باید با روش مناسب تجهیزات آزمایشگاهی انجام شود و اجزای حساس اپتیکی بدون دستورالعمل فنی مربوط به آنها دستکاری نشوند.
- محفظه نمونه باید به صورت دوره ای از نظر باقی مانده نمونه، گردوغبار و آلودگی بررسی شود، زیرا آلودگی در مسیر تابش می تواند زمینه اندازه گیری را تغییر دهد.
- سطوح نوری و اجزای اپتیکی نباید با مواد نامناسب یا دستمال های آلوده تمیز شوند، زیرا ایجاد خط و آلودگی روی این سطوح می تواند کیفیت سیگنال را کاهش دهد.
- وضعیت لوازم جانبی مورد استفاده برای فیلم نازک، نمونه های جامد یا اندازه گیری های انعکاسی باید به شکل مستقل کنترل شود تا تغییر مکانیکی آنها با تغییر واقعی نمونه اشتباه نشود.
- در صورت مشاهده تغییر تدریجی در خط مبنا، نویز یا پاسخ فتومتریک، بهتر است پیش از ادامه اندازه گیری های حساس، وضعیت دستگاه و شرایط محیطی بررسی شود.
- سوابق سرویس، کالیبراسیون و تعمیرات باید ثبت شوند تا تغییرات عملکرد دستگاه در طول زمان قابل مقایسه و ردیابی باشند.
عیب یابی در شرایط غیرعادی اندازه گیری
در آنالیز دستگاهی آزمایشگاهی، مشاهده یک نتیجه غیرمنتظره همیشه به معنای خرابی دستگاه نیست. نوع نمونه، آلودگی سل، شرایط محیطی، تنظیمات روش و آماده سازی نمونه نیز می توانند باعث تغییر طیف شوند. پیش از خرید اسپکتروفتومتر UV-Vis-NIR Cary 5000 بهتر است این دسته از مطالب تخصصی را با دقت مطالعه کنید. جدول زیر یک چارچوب اولیه برای بررسی علل رایج ارائه می کند.
| راهنمای بررسی خطاهای رایج در اندازه گیری طیفی |
|---|
| مشاهده | علل محتمل | اقدام اولیه |
|---|
| افزایش غیرعادی نویز | شرایط محیطی نامناسب، آلودگی یا ناپایداری منبع | بررسی محیط، خط مبنا و وضعیت مسیر نمونه |
| جابجایی ظاهری باند | مشکل در شرایط اندازه گیری یا کنترل طول موج | تکرار آزمون با مرجع طیفی مناسب |
| تغییر شدید خط مبنا | تغییر مسیر نوری، آلودگی یا وضعیت نامناسب محفظه | بررسی محفظه نمونه و اجرای کنترل خط مبنا |
| اختلاف بین تکرارها | تغییر موقعیت نمونه، آماده سازی نامناسب یا شرایط محیطی | استانداردسازی موقعیت و روش آماده سازی نمونه |
هشدار فنی: باز کردن بخش های داخلی دستگاه یا تنظیم دستی اجزای اپتیکی بدون دانش تخصصی می تواند باعث تغییر هم ترازی سیستم و ایجاد خطای بیشتر شود. در صورت تداوم خطا، بررسی فنی توسط سرویس کار متخصص تجهیزات اسپکتروسکوپی گزینه ایمن تری است.
سرویس، تعمیرات و پشتیبانی فنی
در کاربری مداوم پژوهشی و صنعتی، سرویس دوره ای Cary 5000 می تواند به شناسایی زودهنگام تغییرات عملکردی کمک کند. بررسی وضعیت سیستم اپتیکی، منابع نوری، عملکرد محفظه نمونه، خط مبنا، دقت طول موج و تجهیزات جانبی باید متناسب با شدت استفاده و حساسیت روش تحلیلی برنامه ریزی شود.
در زمان بررسی برای خرید Cary 5000، دسترسی به قطعات مصرفی، خدمات کالیبراسیون، تعمیرات تخصصی، تامین لوازم جانبی و توانایی پشتیبانی از روش های تحلیلی مورد استفاده آزمایشگاه نیز باید در کنار مشخصات فنی دستگاه ارزیابی شود. فروش Cary 5000 برای یک آزمایشگاه تخصصی زمانی معنا دارد که پیکربندی انتخاب شده با نوع نمونه، محدوده طیفی و روش اندازه گیری مورد نظر هماهنگ باشد.
قیمت اسپکتروفتومتر UV-Vis-NIR Cary 5000 می تواند با توجه به پیکربندی اپتیکی، تجهیزات جانبی، محفظه نمونه، لوازم اندازه گیری فیلم نازک، نرم افزار و خدمات فنی همراه متفاوت باشد. بنابراین مقایسه قیمت تنها بر اساس نام مدل، بدون توجه به پیکربندی واقعی، تصویر کاملی از هزینه تامین یک سیستم تحلیلی ارائه نمی دهد.
برای دریافت اطلاعات تخصصی درباره پیکربندی، لوازم جانبی، خدمات و شرایط تامین، رایان الکترون می تواند اطلاعات فنی مورد نیاز برای بررسی سازگاری سیستم با کاربرد آزمایشگاهی را در اختیار کارشناسان قرار دهد.
عوامل موثر بر هزینه تامین و انتخاب پیکربندی
در انتخاب اسپکتروفتومتر UV-Vis-NIR Cary 5000 Agilent، قیمت باید در کنار قابلیت های تحلیلی و هزینه نگهداری بررسی شود. برای مثال، آزمایشگاهی که عمدتا روی مواد جامد و فیلم های نازک کار می کند ممکن است به تجهیزات جانبی متفاوتی نسبت به آزمایشگاهی نیاز داشته باشد که اندازه گیری های آن عمدتا در محدوده NIR انجام می شوند.
خرید تجهیزات جانبی سازگار، آموزش اپراتور، سرویس دوره ای و تامین قطعات نیز بخشی از هزینه چرخه عمر دستگاه هستند. در مقابل، انتخاب پیکربندی دقیق متناسب با روش های واقعی آزمایشگاه می تواند از تامین تجهیزات غیرضروری جلوگیری کند.
پرسش های متداول درباره Cary 5000 UV-Vis-NIR
Cary 5000 برای چه نوع آزمایش هایی مناسب است؟
Cary 5000 برای کاربردهای پیشرفته UV-Vis-NIR و بررسی نمونه هایی مانند مواد، جامدات، فیلم های نازک، مواد اپتیکی و ترکیبات دارای پاسخ طیفی در محدوده گسترده طول موج قابل استفاده است.
آیا Cary 5000 برای اندازه گیری فیلم های نازک کاربرد دارد؟
بله، این سیستم می تواند در مطالعات مرتبط با فیلم های نازک مورد استفاده قرار گیرد و انتخاب تجهیزات جانبی مناسب به هندسه نمونه، نوع اندازه گیری و روش مورد نظر بستگی دارد.
دامنه طیفی Cary 5000 چه اهمیتی در آنالیز مواد دارد؟
دامنه گسترده UV-Vis-NIR امکان بررسی رفتار نوری بسیاری از مواد را در بخش های مختلف طیف فراهم می کند و برای پروژه هایی که نیاز به مقایسه پاسخ نمونه در چند ناحیه طیفی دارند اهمیت ویژه ای دارد.
آیا Cary 5000 برای نمونه های جامد قابل استفاده است؟
بله، با انتخاب محفظه و لوازم جانبی مناسب می توان کاربردهای مرتبط با نمونه های جامد و مواد را اجرا کرد. نوع تجهیزات جانبی باید بر اساس شکل، ابعاد و ویژگی نوری نمونه انتخاب شود.
آیا کالیبراسیون Cary 5000 باید به صورت دوره ای انجام شود؟
بررسی دوره ای عملکرد و کنترل پارامترهای مهم طیفی برای حفظ کیفیت داده ها توصیه می شود. فاصله زمانی دقیق کالیبراسیون باید بر اساس شدت استفاده، روش تحلیلی و الزامات کنترل کیفیت آزمایشگاه تعیین شود.
چه عواملی می توانند باعث افزایش نویز در طیف شوند؟
شرایط محیطی نامناسب، آلودگی محفظه نمونه، وضعیت نمونه، تنظیمات روش و تغییرات در عملکرد سیستم می توانند از عوامل احتمالی افزایش نویز باشند و باید به صورت مرحله ای بررسی شوند.
آیا شرایط محیطی بر نتایج Cary 5000 اثر دارد؟
بله، دما، رطوبت، لرزش، گردوغبار و جریان هوای شدید می توانند بر پایداری تجهیزات حساس آزمایشگاهی اثر بگذارند. فراهم کردن محیط کنترل شده برای اندازه گیری های حساس اهمیت بیشتری دارد.
قیمت Cary 5000 بر چه اساسی تعیین می شود؟
قیمت به پیکربندی دستگاه، تجهیزات جانبی، محفظه های نمونه، امکانات اندازه گیری و خدمات همراه بستگی دارد. به همین دلیل قیمت یک سیستم کامل باید بر اساس کاربرد و پیکربندی واقعی بررسی شود.
آیا Cary 5000 برای تحقیقات پیشرفته مناسب است؟
ساختار UV-Vis-NIR و قابلیت استفاده از تجهیزات جانبی متنوع، آن را برای بسیاری از پروژه های تحقیقاتی پیشرفته در حوزه مواد، فیلم های نازک و مطالعات نوری مناسب می کند.
برای سرویس و نگهداری Cary 5000 چه مواردی اهمیت بیشتری دارند؟
کنترل خط مبنا، بررسی وضعیت محفظه نمونه، نگهداری صحیح تجهیزات جانبی، کنترل شرایط محیطی، ثبت سوابق سرویس و انجام بررسی های دوره ای از مهم ترین موارد نگهداری این سیستم محسوب می شوند.
