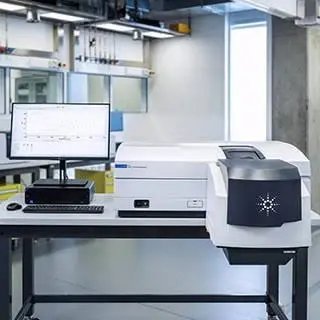

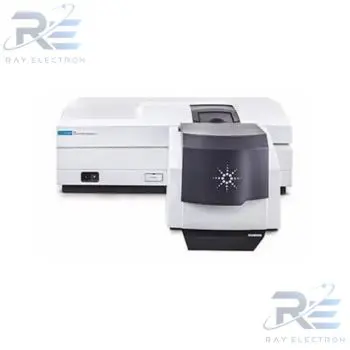

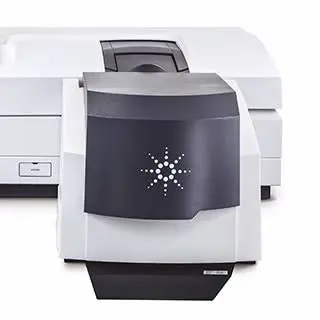

| اسپکتروفتومتر UV-Vis Cary 7000 UMS Agilent |
|---|
| نام دستگاه | اسپکتروفتومتری UV-Vis |
| مدل | Cary 7000 UMS |
| برند | Agilent |
| کشور سازنده | آمریکا |
| نوع کاربرد | اپتیک، پوشش ها، شیشه، سلول خورشیدی، Thin Film |
اسپکتروفتومتر UV-Vis Cary 7000 UMS از تجهیزات تخصصی Agilent برای اندازه گیری و مشخصه یابی مواد جامد و اجزای اپتیکی در محدوده UV-Vis-NIR است. ساختار این سیستم برای پروژه هایی طراحی شده که در آنها اندازه گیری عبور و بازتاب نمونه، بررسی وابستگی پاسخ نوری به زاویه و مطالعه فیلم های نازک اهمیت دارد. Cary 7000 UMS در کاربردهای تحقیق و توسعه، کنترل کیفیت و تضمین کیفیت در حوزه های اپتیک، پوشش ها، شیشه، سلول های خورشیدی و مواد پیشرفته مورد استفاده قرار می گیرد.
از نظر جستجوی تخصصی برای خرید تجهیزات آنالیز دستگاهی آزمایشگاهی، Cary 7000 UMS بیشتر در گروه سیستم های پیشرفته مشخصه یابی نوری قرار می گیرد تا یک اسپکتروفتومتر UV-Vis روتین. قابلیت اندازه گیری بازتاب و عبور مطلق در زوایای مختلف، کنترل مستقل موقعیت نمونه و آشکارساز و امکان انجام اندازه گیری های خودکار، این مدل را برای آزمایش هایی مناسب می کند که هندسه تابش و جمع آوری نور بخشی از مسئله تحلیلی است.
در بررسی فروش اسپکتروفتومتر UV-Vis Cary 7000 UMS نیز باید میان پیکربندی پایه و مجموعه کامل تجهیزات اندازه گیری تفاوت قائل شد، زیرا تجهیزات جانبی، سامانه اندازه گیری نمونه جامد و امکانات اتوماسیون می توانند نقش مهمی در قابلیت عملی سیستم داشته باشند. Cary 7000 UMS بر مبنای معماری Double Beam کار می کند و طبق مشخصات Agilent، محدوده طول موج آن 175 تا 3300 نانومتر است؛ بنابراین از ناحیه فرابنفش تا بخش NIR را در یک سامانه پوشش می دهد.
قیمت دستگاه Cary 7000 UMS را نمی توان تنها بر اساس نام مدل ارزیابی کرد، زیرا نوع تجهیزات جانبی، پیکربندی اندازه گیری و سطح اتوماسیون مورد نیاز آزمایشگاه بر هزینه نهایی اثر می گذارد. برای آزمایشگاه هایی که تنها به جذب یا عبور روتین محلول ها نیاز دارند، چنین معماری پیشرفته ای ممکن است فراتر از نیاز باشد؛ اما در مشخصه یابی پوشش های نوری، فیلم های نازک، شیشه های اپتیکی و سلول های خورشیدی، قابلیت های چندزاویه ای آن اهمیت تحلیلی بیشتری پیدا می کند.
معماری Cary 7000 UMS برای اندازه گیری فراتر از عبور و جذب معمول
دستگاه Cary 7000 UMS یک سیستم UV-Vis-NIR با تمرکز ویژه بر اندازه گیری نمونه های جامد و اجزای نوری است. Agilent این دستگاه را برای اندازه گیری بازتاب و عبور مطلق، اندازه گیری های چندزاویه ای و مشخصه یابی نمونه هایی مانند اپتیک، Thin Film، پوشش، شیشه و مواد سلول خورشیدی معرفی می کند. محدوده 175 تا 3300 نانومتر باعث می شود رفتار نوری نمونه در بخش وسیعی از طیف قابل بررسی باشد.
از طیف انتقال تا بازتاب مطلق و رفتار زاویه ای نمونه
در بسیاری از آزمایش های مواد، اندازه گیری عبور در یک زاویه ثابت به تنهایی اطلاعات کاملی از عملکرد نمونه ارائه نمی کند. برای مثال، یک پوشش ضدبازتاب روی شیشه ممکن است در زاویه تابش نزدیک به عمود، درصد عبور مشخصی داشته باشد اما با افزایش زاویه تابش رفتار بازتابی آن تغییر کند. Cary 7000 UMS امکان طراحی روش هایی را فراهم می کند که در آنها بازتاب و عبور نمونه در زوایای مختلف بررسی شده و تغییرات پاسخ اپتیکی به شکل سیستماتیک ثبت شود.
این ویژگی برای بررسی پوشش های چندلایه، فیلترهای نوری، شیشه های عملکردی، مواد جاذب و اجزای اپتیکی اهمیت دارد، زیرا زاویه تابش می تواند موقعیت یا شدت برخی ویژگی های طیفی را تغییر دهد. در چنین مطالعاتی، داده حاصل فقط یک منحنی جذب نیست؛ بلکه می تواند ارتباط میان طول موج، زاویه، بازتاب و عبور را برای یک نمونه مشخص نشان دهد.
تمرکز تحلیلی Cary 7000 UMS: این سیستم برای پروژه هایی طراحی شده است که در آنها اندازه گیری چندبعدی رفتار نوری نمونه اهمیت دارد؛ یعنی علاوه بر طول موج، پارامترهایی مانند بازتاب، عبور، زاویه اندازه گیری و در برخی روش ها قطبش نیز در طراحی آزمایش دخالت دارند.
دامنه 175 تا 3300 نانومتر و اهمیت آن در مشخصه یابی مواد
پوشش دامنه 175 تا 3300 نانومتر به کاربر اجازه می دهد رفتار طیفی بسیاری از مواد و اجزای نوری را از ناحیه UV تا NIR دنبال کند. این گستره برای مطالعاتی که پاسخ نمونه تنها در یک بخش محدود از طیف قرار ندارد اهمیت دارد و می تواند در تحلیل انتقال، بازتاب، جذب و پراکندگی مواد مختلف مورد استفاده قرار گیرد.
برای نمونه، در مطالعه یک لایه نازک یا پوشش اپتیکی ممکن است ناحیه مورد علاقه در UV قرار داشته باشد، در حالی که برای برخی مواد نیمه رسانا یا اجزای خورشیدی، بررسی ناحیه مرئی و NIR نیز اهمیت پیدا می کند. در نتیجه، انتخاب دامنه طیفی باید بر اساس پاسخ واقعی ماده و هدف آزمایش انجام شود، نه صرفا بر اساس نام تکنیک.
| مشخصات تحلیلی کلیدی Cary 7000 UMS |
|---|
| محدوده طول موج | 175 تا 3300 nm |
| نوع سیستم فتومتریک | Double Beam |
| محدوده فتومتریک | تا 10 Abs |
| منبع نور | Tungsten Halogen و Deuterium Arc |
| پهنای باند طیفی UV-Vis | 0.01 تا 5.00 nm |
| پهنای باند طیفی NIR | 0.04 تا 20 nm |
| نرم افزار کنترل | Cary WinUV |
ساختار Double Beam با استفاده همزمان از مسیر نمونه و مرجع، امکان اصلاح تغییرات عملکردی سیستم را در حین اندازه گیری فراهم می کند. همچنین محدوده فتومتریک تا 10 Abs برای مطالعاتی که با نمونه های دارای چگالی نوری بالا سروکار دارند اهمیت دارد و می تواند در کاربردهای دشوارتر مواد نسبت به اندازه گیری های روتین مزیت ایجاد کند.
جایگاه Cary 7000 UMS در خانواده UV-Vis-NIR
انتخاب میان مدل های خانواده Cary باید بر اساس نوع نمونه و روش اندازه گیری انجام شود. Cary 7000 UMS در مقایسه با مدل هایی مانند Cary 60 یا Cary 3500، بیشتر بر مشخصه یابی پیشرفته مواد جامد، اجزای اپتیکی، پوشش ها و اندازه گیری های چندزاویه ای تمرکز دارد؛ در حالی که Cary 5000 نیز دامنه 175 تا 3300 نانومتر را پوشش می دهد اما ساختار Cary 7000 UMS برای اندازه گیری های تخصصی Universal Measurement و نمونه های جامد توسعه یافته است. پیش از خرید اسپکتروفتومتر UV-Vis Cary 7000 UMS، مطالعه این مطلب را به شما پیشنهاد می دهیم.
| مقایسه کاربردی مدل های Cary برای انتخاب سیستم تحلیلی |
|---|
| مدل | دامنه طیفی | تمرکز اصلی | نوع نمونه | جایگاه کاربردی |
|---|
| Cary 60 UV-Vis | 190 تا 1100 nm | اندازه گیری های روتین UV-Vis | محلول ها و نمونه های معمول | آموزشی، QC و آزمایشگاهی |
| Cary 3500 | بسته به پیکربندی | تحقیقات، QC و مطالعات سینتیکی | محلول و برخی نمونه های تخصصی | تحقیقاتی و کنترل کیفیت |
| Cary 5000 | 175 تا 3300 nm | UV-Vis-NIR و تحقیقات مواد | جامدات، فیلم و مواد | تحقیقات پیشرفته |
| Cary 7000 UMS | 175 تا 3300 nm | بازتاب و عبور چندزاویه ای و مشخصه یابی مواد | اپتیک، پوشش، شیشه، Thin Film و سلول خورشیدی | تحقیقات پیشرفته و QA/QC |
رفتار نوری پوشش ها، شیشه و فیلم های نازک با Cary 7000 UMS
کاربرد اصلی Cary 7000 UMS در پروژه هایی نمایان می شود که مشخصه یابی نوری نمونه به بیش از یک پارامتر وابسته است. در بررسی پوشش های اپتیکی، شیشه های عملکردی، فیلم های نازک و اجزای سلول خورشیدی، اندازه گیری همزمان یا مقایسه ای عبور و بازتاب در طول موج های مختلف می تواند اطلاعاتی درباره عملکرد واقعی ماده ارائه کند. در این شرایط، اسپکتروسکوپی با Cary 7000 UMS از یک اندازه گیری ساده جذب فراتر رفته و به مطالعه رفتار نوری نمونه در شرایط تعریف شده آزمایش تبدیل می شود.
تحلیل پوشش های اپتیکی از UV تا NIR
پوشش های اپتیکی معمولا برای کنترل عبور، بازتاب یا جذب نور در یک محدوده مشخص طراحی می شوند. Cary 7000 UMS با پوشش طول موجی 175 تا 3300 نانومتر می تواند برای ارزیابی عملکرد چنین پوشش هایی در بخش های مختلف طیف مورد استفاده قرار گیرد. برای مثال، یک پوشش ضدبازتاب روی شیشه ممکن است در طول موج 550 نانومتر بازتاب پایینی داشته باشد، اما با تغییر طول موج یا زاویه تابش، منحنی بازتاب آن تغییر کند.
در یک آزمایش نمونه، می توان یک پوشش ضدبازتاب روی شیشه را در طول موج های 400، 500، 550، 600 و 700 نانومتر بررسی کرد. اگر بازتاب نمونه در 550 نانومتر به صورت فرضی 1.2 درصد و در 700 نانومتر به 3.8 درصد برسد، می توان از این تغییر برای بررسی محدوده عملکرد پوشش استفاده کرد. این اعداد صرفا مثال آزمایشگاهی هستند و نباید به عنوان مشخصه ثابت یک پوشش یا مقدار تضمین شده توسط سازنده در نظر گرفته شوند.
اندازه گیری چندزاویه ای و بررسی وابستگی طیف به زاویه
یکی از موضوعات مهم در مشخصه یابی مواد نوری، بررسی وابستگی پاسخ نمونه به زاویه تابش است. در یک پوشش چندلایه، تغییر زاویه می تواند موقعیت کمینه بازتاب یا بیشینه عبور را جابه جا کند. بنابراین اگر یک فیلتر یا پوشش تنها در زاویه نزدیک به عمود آزمایش شود، بخشی از رفتار واقعی آن در شرایط عملیاتی ممکن است مشخص نشود.
Cary 7000 UMS برای مطالعاتی که در آنها زاویه اندازه گیری اهمیت دارد، امکان ایجاد روش های تحلیلی مناسب برای مقایسه پاسخ نمونه در شرایط مختلف را فراهم می کند. به عنوان مثال، می توان رفتار یک پوشش روی شیشه را در زوایای 10، 30، 45 و 60 درجه بررسی کرد و تغییرات بازتاب را در محدوده 400 تا 1000 نانومتر دنبال نمود. چنین مجموعه داده ای می تواند برای بررسی پایداری عملکرد پوشش در زوایای مختلف مورد استفاده قرار گیرد.
نمونه تحلیلی: در یک مطالعه فرضی روی شیشه پوشش داده شده با لایه ضدبازتاب، اگر بازتاب در زاویه 10 درجه حدود 2 درصد و در زاویه 60 درجه حدود 7 درصد ثبت شود، اختلاف ایجاد شده می تواند نشان دهنده وابستگی عملکرد اپتیکی پوشش به هندسه تابش باشد. مقادیر ذکرشده صرفا برای توضیح روش تفسیر داده هستند.

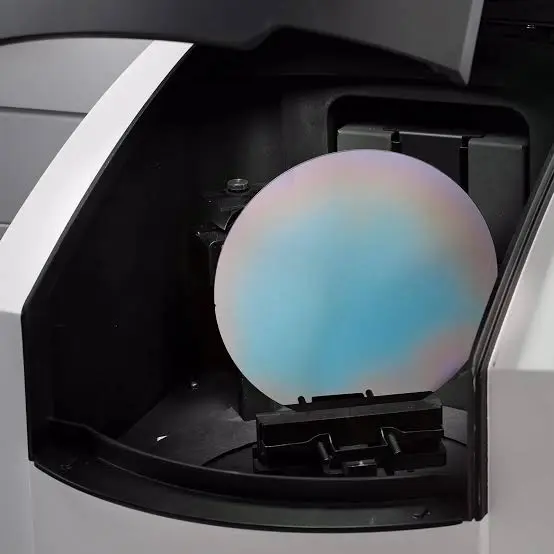

بررسی فیلم های نازک و لایه های چندگانه
اهمیت تولید و فروش اسپکتروفتومتر UV-Vis Cary 7000 UMS، به دلیل نوع فناوری به کار رفته و قابلیت های دستگاه می باشد. در پژوهش های مربوط به Thin Film، اندازه گیری عبور و بازتاب می تواند برای بررسی کیفیت لایه، رفتار اپتیکی و تغییرات ایجادشده در اثر ضخامت یا ساختار لایه مورد استفاده قرار گیرد. برای مثال، یک فیلم نازک اکسید تیتانیوم روی شیشه ممکن است در محدوده فرابنفش و مرئی رفتار متفاوتی نسبت به زیرلایه بدون پوشش نشان دهد.
در یک آزمایش فرضی، می توان طیف عبور شیشه خام و شیشه دارای لایه TiO2 را از 300 تا 900 نانومتر ثبت کرد. اگر عبور شیشه خام در طول موج 550 نانومتر حدود 90 درصد و عبور نمونه پوشش داده شده حدود 84 درصد اندازه گیری شود، این اختلاف به تنهایی برای تعیین کیفیت فیلم کافی نیست و باید همراه با طیف بازتاب، ضخامت لایه، ویژگی زیرلایه و هدف طراحی پوشش تفسیر شود.
در ساختارهای چندلایه نیز وجود نوسان های طیفی می تواند اطلاعاتی درباره برهم کنش نور با لایه ها ارائه دهد. به همین دلیل، استفاده از یک سیستم با دامنه طیفی گسترده و قابلیت کنترل دقیق شرایط اندازه گیری می تواند برای مقایسه نمونه های تولیدشده در مراحل مختلف تحقیق و توسعه اهمیت داشته باشد.
مشخصه یابی شیشه های اپتیکی و مواد شفاف
در صنایع شیشه و اپتیک، پارامترهایی مانند عبور، بازتاب و تغییرات این ویژگی ها با طول موج برای انتخاب یا ارزیابی مواد اهمیت دارند. Cary 7000 UMS می تواند برای بررسی نمونه هایی مانند شیشه های نوری، شیشه های پوشش داده شده و مواد شفاف مورد استفاده قرار گیرد؛ به ویژه زمانی که محدوده مورد مطالعه از مرئی به سمت UV یا NIR امتداد پیدا می کند.
برای مثال، اگر هدف بررسی عملکرد یک شیشه محافظ باشد، می توان عبور آن را در محدوده 300 تا 2500 نانومتر ثبت کرد و نواحی کاهش عبور را شناسایی نمود. اگر یک نمونه در 400 تا 700 نانومتر عبور بالایی داشته باشد اما در محدوده NIR افت قابل توجهی نشان دهد، این رفتار می تواند در انتخاب ماده برای کاربردهای مختلف اهمیت پیدا کند.
قابلیت های فنی موثر بر کیفیت اندازه گیری در Cary 7000 UMS
کنترل شرایط اندازه گیری و کاهش خطاهای ناشی از هندسه نمونه
در اندازه گیری مواد جامد و اجزای اپتیکی، شکل نمونه و نحوه قرارگیری آن می تواند بر مسیر نور اثر بگذارد. در نتیجه، تثبیت موقعیت نمونه، تعریف هندسه مناسب و استفاده از تجهیزات جانبی سازگار اهمیت زیادی دارد. این موضوع در نمونه های شفاف، فیلم های نازک و پوشش هایی که پاسخ آنها با زاویه تغییر می کند، حساس تر است.
برای دستیابی به داده قابل مقایسه، بهتر است پارامترهایی مانند محدوده طول موج، سرعت اسکن، پهنای باند، زاویه اندازه گیری، وضعیت نمونه و روش تصحیح خط مبنا برای مجموعه نمونه ها ثابت نگه داشته شوند. این رویکرد باعث می شود اختلاف مشاهده شده بیشتر به ویژگی واقعی ماده مربوط باشد و کمتر تحت تاثیر تغییر شرایط آزمایش قرار گیرد.
پهنای باند طیفی و اثر آن بر تفکیک ویژگی های طیفی
پهنای باند طیفی یکی از پارامترهای مهم در تعیین میزان تفکیک ویژگی های نزدیک به یکدیگر است. در اندازه گیری یک باند باریک، انتخاب پهنای باند نامتناسب می تواند باعث هم پوشانی یا کاهش وضوح ویژگی طیفی شود. در مقابل، استفاده از پهنای باند بسیار باریک در شرایطی که به چنین تفکیکی نیاز نیست می تواند زمان اندازه گیری را افزایش دهد.
برای مثال، اگر دو ویژگی طیفی فرضی در 510 و 518 نانومتر قرار داشته باشند، انتخاب شرایط طیفی مناسب برای تفکیک آنها اهمیت پیدا می کند. مقدار واقعی تفکیک پذیری مورد نیاز باید بر اساس شکل باندها، نوع نمونه و هدف روش تحلیلی تعیین شود و نمی توان یک مقدار ثابت را برای تمام آزمایش ها مناسب دانست.

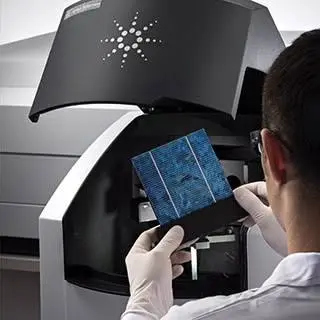

اندازه گیری بازتاب و عبور در مطالعات سلول خورشیدی
در ارزیابی مواد و لایه های مورد استفاده در سلول های خورشیدی، رفتار نوری لایه ها می تواند با عملکرد کلی ساختار ارتباط داشته باشد. اندازه گیری بازتاب و عبور در محدوده های مختلف طول موج امکان بررسی نحوه تعامل نور با لایه های شفاف، پوشش های ضدبازتاب و سایر اجزای اپتیکی را فراهم می کند.
به عنوان یک مثال پژوهشی، می توان یک شیشه پوشش داده شده مورد استفاده در ساختار سلول خورشیدی را در محدوده 350 تا 1200 نانومتر بررسی کرد. فرض کنید بازتاب نمونه در 600 نانومتر برابر 4 درصد و در 1000 نانومتر برابر 8 درصد باشد؛ این اختلاف می تواند برای مطالعه روند تغییر پاسخ نوری استفاده شود، اما برای نتیجه گیری درباره عملکرد الکتریکی سلول خورشیدی باید داده های اپتیکی با آزمون های الکتریکی و مشخصات ساختاری نمونه ترکیب شوند.
| پارامترهای مهم در طراحی روش اندازه گیری Cary 7000 UMS |
|---|
| پارامتر | اثر بر داده | نمونه کاربرد | ملاحظه تخصصی |
|---|
| محدوده طول موج | تعیین ناحیه قابل تحلیل | پوشش و شیشه | باید با پاسخ طیفی ماده هماهنگ شود |
| زاویه اندازه گیری | تغییر بازتاب و عبور | پوشش ضدبازتاب | در مطالعات چندزاویه ای باید ثابت و قابل تکرار باشد |
| پهنای باند | تفکیک ویژگی های طیفی | فیلم نازک و فیلتر نوری | بر اساس شکل و فاصله ویژگی های طیفی انتخاب شود |
| وضعیت نمونه | اثر مستقیم بر مسیر نور | شیشه و مواد جامد | موقعیت و جهت نمونه باید کنترل شود |
| روش تصحیح خط مبنا | افزایش قابلیت مقایسه نتایج | نمونه های مرجع و پوشش ها | پیش از سری اندازه گیری تعریف شود |
در کاربردهای حساس، تنظیم روش اندازه گیری باید پیش از اجرای تعداد زیاد نمونه ها با یک نمونه مرجع یا نمونه کنترل اعتبارسنجی شود. این مرحله کمک می کند مشخص شود تغییرات مشاهده شده ناشی از ویژگی ماده هستند یا از شرایط اندازه گیری، آماده سازی نمونه و هندسه اپتیکی ناشی شده اند.
با توجه به نوسانات نرخ ارز در بازار ایران، پیش از خرید، می توانید جهت استعلام قیمت اسپکتروفتومتر UV-Vis Cary 7000 UMS با کارشناسان بازرگانی رایان الکترون تماس حاصل فرمائید.
انتخاب پیکربندی Cary 7000 UMS برای آزمون های تخصصی مواد
در انتخاب Cary 7000 UMS، مهم ترین معیار فقط محدوده طول موج نیست؛ بلکه باید هندسه اندازه گیری، نوع نمونه، بازتاب یا عبور مورد نیاز، محدوده زاویه ای، تجهیزات جانبی و سطح اتوماسیون مورد انتظار نیز مشخص شود. این موضوع به ویژه برای آزمایشگاه هایی اهمیت دارد که از یک سیستم واحد برای بررسی پوشش های نوری، شیشه، Thin Film، فیلترها و اجزای سلول خورشیدی استفاده می کنند.
تطبیق سیستم با نوع نمونه و هدف آزمایش
پیش از خرید اسپکتروفتومتر UV-Vis Cary 7000 UMS بهتر است نوع نمونه ها و روش های اندازه گیری به صورت دقیق فهرست شوند. برای نمونه، آزمایشگاهی که روی پوشش های ضدبازتاب کار می کند به قابلیت های متفاوتی نسبت به آزمایشگاهی نیاز دارد که هدف آن بررسی عبور یک شیشه شفاف یا تحلیل بازتاب یک فیلم نازک چندلایه است. تعریف این نیازها از انتخاب تجهیزات جانبی غیرضروری جلوگیری می کند.
در نمونه های جامد، ابعاد، ضخامت، شفافیت، زبری سطح و نحوه قرارگیری نمونه می توانند بر طراحی روش اثر بگذارند. در فیلم های نازک نیز لازم است زیرلایه، ضخامت تقریبی، محدوده مورد انتظار پاسخ اپتیکی و نوع اندازه گیری مورد نیاز از ابتدا مشخص شود.
تجهیزات جانبی و نقش آنها در توسعه روش تحلیلی
توانایی Cary 7000 UMS زمانی بیشترین ارزش تحلیلی را ایجاد می کند که تجهیزات جانبی متناسب با نوع نمونه انتخاب شوند. در اندازه گیری نمونه های اپتیکی، هندسه قرارگیری نمونه و آشکارساز اهمیت زیادی دارد و در کاربردهای چندزاویه ای باید مجموعه تجهیزات بتواند شرایط آزمایش را با تکرارپذیری مناسب اجرا کند.
- برای شیشه ها و نمونه های شفاف، نگهدارنده مناسب باید امکان قرارگیری پایدار نمونه را فراهم کند تا تغییر وضعیت مکانیکی با تغییر واقعی عبور یا بازتاب اشتباه گرفته نشود.
- برای فیلم های نازک، تجهیزات باید با ابعاد و ساختار زیرلایه هماهنگ باشند تا ناحیه مورد اندازه گیری دقیقا در مسیر مناسب تابش قرار گیرد.
- برای پوشش های اپتیکی، انتخاب هندسه اندازه گیری باید با هدف طراحی پوشش هماهنگ شود؛ زیرا عملکرد ضدبازتاب یا بازتابی ممکن است با زاویه تابش تغییر کند.
- برای مواد مورد استفاده در سلول های خورشیدی، بررسی همزمان رفتار طیفی و هندسه نمونه می تواند به تفسیر بهتر عملکرد لایه های نوری کمک کند.
- برای پروژه های تحقیق و توسعه، قابلیت تغییر روش اندازه گیری و ذخیره داده های چندمرحله ای اهمیت دارد؛ زیرا معمولا روش نهایی پس از چند مرحله آزمون و اصلاح تثبیت می شود.
معیار مهم در انتخاب پیکربندی: اگر آزمایشگاه در آینده قصد بررسی نمونه های متنوع تری دارد، بهتر است پیکربندی دستگاه بر اساس دامنه واقعی پروژه های آتی نیز بررسی شود؛ اما افزودن تجهیزات صرفا بر اساس احتمال استفاده آینده می تواند هزینه تامین و نگهداری سیستم را افزایش دهد.
نرم افزار و مدیریت داده های طیفی
در یک سیستم پیشرفته UV-Vis-NIR، نرم افزار فقط وظیفه نمایش طیف را ندارد و باید امکان تعریف روش، کنترل پارامترهای اندازه گیری، پردازش داده و مقایسه نتایج را فراهم کند. در Cary 7000 UMS، استفاده از محیط نرم افزاری خانواده Cary امکان مدیریت روش های اندازه گیری و تحلیل داده های طیفی را فراهم می کند.
در یک پروژه تحقیقاتی می توان برای هر گروه از نمونه ها روش مشخصی تعریف کرد؛ برای مثال، یک روش برای عبور شیشه از 300 تا 2500 نانومتر و روش دیگری برای بررسی بازتاب یک پوشش از 400 تا 1000 نانومتر. ثابت نگه داشتن پارامترهای روش باعث می شود مقایسه نتایج نمونه های مختلف با اطمینان بیشتری انجام شود.
مقایسه Cary 7000 UMS با مدل های نزدیک از خانواده Cary
انتخاب مدل مناسب اسپکتروسکوپی مولکولی زمانی دقیق تر انجام می شود که تفاوت میان سیستم های Cary بر اساس کاربرد واقعی بررسی شود. Cary 60 بیشتر برای اندازه گیری های روتین UV-Vis شناخته می شود، Cary 3500 برای طیف وسیعی از کاربردهای تحقیقاتی و کنترل کیفیت توسعه یافته و Cary 5000 برای مطالعات گسترده UV-Vis-NIR در مواد و نمونه های پیچیده کاربرد دارد. Cary 7000 UMS در این خانواده جایگاه تخصصی تری در اندازه گیری بازتاب و عبور نمونه های جامد و اجزای اپتیکی دارد.
| تفکیک کاربردی مدل های Cary بر اساس نوع پروژه |
|---|
| مدل | تمرکز اصلی | نمونه های متداول | کاربرد غالب | سطح پیچیدگی روش |
|---|
| Cary 60 UV-Vis | UV-Vis روتین | محلول ها و نمونه های عمومی | آموزشی، QC و آزمایشگاهی | کم تا متوسط |
| Cary 3500 | UV-Vis پیشرفته و اندازه گیری سریع | محلول، نمونه های تحقیقاتی و برخی جامدات | تحقیقات، QC و دارویی | متوسط تا پیشرفته |
| Cary 5000 | UV-Vis-NIR گسترده | مواد، جامدات و Thin Film | تحقیقات پیشرفته و مواد | پیشرفته |
| Cary 7000 UMS | بازتاب و عبور پیشرفته و چندزاویه ای | اپتیک، پوشش، شیشه، Thin Film و سلول خورشیدی | مشخصه یابی مواد و QA/QC تخصصی | پیشرفته و تخصصی |
چه زمانی Cary 7000 UMS نسبت به یک UV-Vis معمولی انتخاب می شود؟
اگر هدف اصلی آزمایشگاه اندازه گیری جذب محلول های معمول، تعیین غلظت یا اجرای آزمون های روتین باشد، یک سیستم اسپکتروسکوپی UV-Vis متناسب با این نیاز می تواند ساختار ساده تری داشته باشد. Cary 7000 UMS زمانی اهمیت بیشتری پیدا می کند که نمونه جامد باشد یا پاسخ نوری آن با زاویه، جهت تابش و هندسه اندازه گیری تغییر کند.
برای مثال، در مطالعه یک فیلتر اپتیکی، تنها ثبت جذب یا عبور در یک شرایط ثابت ممکن است اطلاعات کافی برای تصمیم گیری مهندسی ارائه نکند. در چنین پروژه ای، بررسی بازتاب و عبور در چند زاویه و در یک محدوده طول موج مناسب می تواند داده کامل تری برای ارزیابی عملکرد فیلتر ایجاد کند.
مقایسه فنی سناریوهای متداول استفاده
| راهنمای تطبیق کاربرد با سطح قابلیت مورد نیاز |
|---|
| سناریوی آزمایش | پارامتر اصلی | نیاز به اندازه گیری چندزاویه ای | تناسب Cary 7000 UMS |
|---|
| تعیین جذب یک محلول استاندارد | Absorbance | معمولا خیر | بیش از نیاز معمول |
| بررسی عبور شیشه اپتیکی | Transmittance | بسته به پروژه | مناسب |
| ارزیابی پوشش ضدبازتاب | Reflectance و Transmittance | اهمیت بالا | بسیار مناسب |
| تحلیل فیلم نازک چندلایه | عبور، بازتاب و رفتار طیفی | در بسیاری از مطالعات مهم | مناسب برای تحقیقات پیشرفته |
| مطالعه اجزای نوری سلول خورشیدی | بازتاب و عبور در محدوده گسترده | بسته به ساختار نمونه | مناسب برای مشخصه یابی اپتیکی |
فروش، قیمت و هزینه چرخه عمر دستگاه
فروش دستگاه اسپکتروفتومتر UV-Vis Cary 7000 UMS باید همراه با مشخصات دقیق پیکربندی، تجهیزات جانبی و خدمات پس از تامین بررسی شود. برای یک آزمایشگاه تخصصی، سیستم اصلی تنها بخشی از زیرساخت اندازه گیری است و سازگاری تجهیزات جانبی با روش های مورد استفاده نیز اهمیت دارد.
قیمت Cary 7000 UMS Agilent می تواند بر اساس پیکربندی، تجهیزات اندازه گیری، لوازم جانبی، نرم افزار و خدمات فنی متفاوت باشد. به همین دلیل مقایسه قیمت دو پیشنهاد زمانی معتبر است که اقلام فنی موجود در هر دو پیشنهاد به صورت یکسان بررسی شوند.
در برآورد هزینه نهایی باید هزینه آموزش اپراتور، سرویس دوره ای، کالیبراسیون، قطعات مصرفی و تجهیزات جانبی مورد نیاز نیز در نظر گرفته شود. این رویکرد به آزمایشگاه کمک می کند به جای تمرکز صرف بر هزینه اولیه، هزینه واقعی بهره برداری از سیستم را در طول زمان ارزیابی کند. در فرآیند انتخاب و تامین تجهیزات تخصصی، رایان الکترون می تواند در بررسی مشخصات فنی، نوع کاربرد، تجهیزات جانبی و تطبیق پیکربندی با نیاز تحلیلی آزمایشگاه نقش مشاوره ای داشته باشد.
ملاحظات مهم پیش از سفارش دستگاه Cary 7000 UMS
پیش از نهایی کردن سفارش، بهتر است مجموعه ای از عوامل فنی و اجرایی به صورت همزمان بررسی شوند. این ارزیابی به ویژه زمانی اهمیت دارد که دستگاه قرار است در یک آزمایشگاه تحقیقاتی برای چند پروژه متفاوت مورد استفاده قرار گیرد.
- نوع نمونه و ابعاد آن باید پیش از انتخاب تجهیزات جانبی مشخص شود، زیرا نمونه های شیشه ای، پوشش ها و فیلم های نازک به نگهدارنده و هندسه اندازه گیری یکسانی نیاز ندارند.
- محدوده طول موج مورد نیاز باید بر اساس پاسخ واقعی مواد تعیین شود و در صورت وجود پروژه های NIR، ظرفیت طیفی سیستم برای کاربردهای آینده نیز بررسی شود.
- اگر بازتاب یا عبور وابسته به زاویه بخش مهم روش است، قابلیت اندازه گیری چندزاویه ای باید در پیکربندی نهایی به صورت صریح بررسی شود.
- سطح اتوماسیون مورد نیاز باید با تعداد نمونه ها و تکرار آزمون ها هماهنگ باشد؛ در آزمایشگاه های پرترافیک، کاهش دخالت اپراتور می تواند تکرارپذیری فرآیند را افزایش دهد.
- شرایط نصب، فضای مورد نیاز، زیرساخت برق و محیط آزمایشگاه باید پیش از ورود دستگاه بررسی شود تا راه اندازی بدون تغییرات پرهزینه انجام گیرد.
- خدمات فنی، تامین قطعات و امکان سرویس دوره ای باید در تصمیم نهایی لحاظ شود، زیرا عملکرد بلندمدت یک سیستم اپتیکی تخصصی به نگهداری صحیح وابسته است.
رویکرد پیشنهادی برای انتخاب: ابتدا روش های تحلیلی مورد نیاز را تعریف کنید، سپس نمونه ها و محدوده های طیفی را مشخص نمایید و در مرحله بعد تجهیزات جانبی و سطح اتوماسیون مورد نیاز را انتخاب کنید. این ترتیب باعث می شود پیکربندی دستگاه بر مبنای نیاز واقعی آزمایشگاه شکل بگیرد.
راه اندازی، کالیبراسیون و نگهداری Cary 7000 UMS در آزمایشگاه
عملکرد پایدار Cary 7000 UMS تنها به معماری اپتیکی دستگاه وابسته نیست و کیفیت نصب، آماده سازی نمونه، کنترل شرایط محیطی، کالیبراسیون، نگهداری تجهیزات جانبی و نحوه اجرای روش نیز بر قابلیت اعتماد داده ها اثر می گذارد. این موضوع در اندازه گیری بازتاب و عبور پوشش ها، شیشه های اپتیکی و فیلم های نازک اهمیت بیشتری دارد، زیرا تغییر جزئی در موقعیت نمونه یا هندسه اندازه گیری می تواند شکل پاسخ طیفی را تغییر دهد.
آماده سازی محل نصب و شروع به کار
محل نصب باید از نظر پایداری مکانیکی، فضای کافی اطراف دستگاه، دسترسی به برق مناسب و دور بودن از منابع لرزش و آلودگی بررسی شود. برای یک سیستم اپتیکی پیشرفته، ایجاد محیط کاری پایدار به کاهش تغییرات ناخواسته در اندازه گیری و افزایش تکرارپذیری آزمون ها کمک می کند.
پیش از شروع استفاده روتین، بهتر است راه اندازی دستگاه به صورت مرحله ای انجام شود تا وضعیت سیستم، تجهیزات جانبی و روش های اندازه گیری پیش از ورود به برنامه اصلی آزمایشگاه بررسی شوند.
- محل قرارگیری دستگاه باید روی سطحی پایدار انتخاب شود تا لرزش های مکانیکی بر موقعیت نمونه و اجزای اندازه گیری اثر قابل توجهی ایجاد نکنند.
- دمای محیط، رطوبت و جریان هوای آزمایشگاه باید در شرایط مناسب تجهیزات دقیق نگه داشته شود و دستگاه از منابع گرما و تابش مستقیم خورشید فاصله داشته باشد.
- اتصالات برق و تجهیزات جانبی پیش از روشن کردن سیستم بررسی شوند تا راه اندازی بدون قطع یا نوسان ناخواسته انجام شود.
- پس از روشن شدن دستگاه، زمان مناسب برای پایدار شدن سیستم در نظر گرفته شود و سپس کنترل های اولیه خط مبنا و پاسخ اپتیکی انجام گیرد.
- نمونه و نگهدارنده باید در وضعیت مشخص و تکرارپذیر قرار گیرند تا تغییر هندسه نمونه با تغییر واقعی خواص نوری اشتباه نشود.
- در اندازه گیری های چندزاویه ای، موقعیت و زاویه مورد استفاده باید برای تمام نمونه های یک سری آزمایش به شکل کنترل شده ثبت و تکرار شود.
کالیبراسیون و کنترل صحت نتایج طیفی
کالیبراسیون و کنترل عملکرد باید متناسب با نوع روش تحلیلی انجام شود. در پروژه های تحقیقاتی، بهتر است پیش از اجرای سری اصلی نمونه ها، خط مبنا و پاسخ سیستم با شرایط مرجع مناسب بررسی شود. این کار امکان تشخیص تغییرات ناخواسته را پیش از تولید حجم زیادی از داده فراهم می کند.
| کنترل های ضروری پیش از اجرای سری اندازه گیری |
|---|
| پارامتر مورد بررسی | روش کنترل | هدف |
|---|
| خط مبنا | اجرای اسکن مرجع یا شرایط بدون نمونه | بررسی پایداری پاسخ سیستم |
| موقعیت طول موج | استفاده از مرجع طیفی مناسب | کنترل صحت موقعیت ویژگی های طیفی |
| تکرارپذیری | اندازه گیری مجدد یک نمونه مشخص | بررسی پراکندگی نتایج |
| پاسخ بازتاب یا عبور | اندازه گیری مرجع مناسب | کنترل عملکرد روش اندازه گیری |
| هندسه نمونه | ثبت زاویه و موقعیت نمونه | کاهش خطاهای ناشی از جابه جایی |
در یک روش تحقیقاتی، اگر عبور یک شیشه مرجع در طول موج 550 نانومتر در سه اندازه گیری متوالی به صورت فرضی 89.8، 89.9 و 89.8 درصد ثبت شود، پراکندگی کم این نتایج می تواند نشانه تکرارپذیری مناسب فرآیند اندازه گیری باشد. این اعداد صرفا نمونه آموزشی هستند و نباید به عنوان مقدار عملکرد تضمین شده دستگاه یا شیشه مرجع تلقی شوند. پس ار خرید اسپکتروفتومتر UV-Vis Cary 7000 UMS ، در نظر گرفتن نکاتی که در ادامه بدان پرداخته می شود، می تواند برای شما کاربردی باشد.
نگهداری تجهیزات اپتیکی و تجهیزات جانبی
در سیستم های اپتیکی، آلودگی سطح نمونه، گردوغبار، باقی مانده مواد و استفاده نادرست از تجهیزات جانبی می تواند بر مسیر نور اثر بگذارد. بنابراین نگهداری باید به گونه ای انجام شود که از آلودگی محفظه نمونه و اجزای حساس جلوگیری شود و هرگونه تغییر در کیفیت داده ها در کوتاه ترین زمان شناسایی شود.
- محفظه نمونه باید به صورت دوره ای از نظر گردوغبار و آلودگی بررسی شود، زیرا آلودگی در مسیر تابش می تواند خط مبنا و پاسخ اندازه گیری را تغییر دهد.
- سطوح اپتیکی حساس نباید با مواد یا ابزار نامناسب تمیز شوند، زیرا ایجاد خط و باقی ماندن ذرات روی سطح می تواند کیفیت اندازه گیری را کاهش دهد.
- نگهدارنده های نمونه و تجهیزات مربوط به اندازه گیری فیلم نازک باید از نظر استحکام و وضعیت مکانیکی بررسی شوند تا تغییر موقعیت نمونه در طول آزمایش رخ ندهد.
- در اندازه گیری های چندزاویه ای، وضعیت مکانیکی مجموعه باید به صورت دوره ای بررسی شود تا زاویه واقعی اندازه گیری با مقدار تعریف شده در روش اختلاف پیدا نکند.
- سوابق سرویس، کالیبراسیون و تغییرات پیکربندی بهتر است ثبت شوند تا در صورت مشاهده تغییر در نتایج، امکان ردیابی علت وجود داشته باشد.
کنترل کیفیت داده: اگر طیف یک نمونه مرجع نسبت به اندازه گیری های قبلی تغییر محسوسی نشان دهد، بهتر است پیش از ادامه آزمون، خط مبنا، شرایط محیطی، موقعیت نمونه، تجهیزات جانبی و روش اندازه گیری بررسی شوند. تغییر در طیف همیشه به معنای تغییر واقعی ماده نیست.
عیب یابی تغییرات غیرمنتظره در طیف
در زمان استفاده از Cary 7000 UMS، مشاهده تغییر در بازتاب یا عبور باید به صورت مرحله ای بررسی شود. آماده سازی نمونه، زاویه قرارگیری، آلودگی سطح، تنظیمات روش و شرایط محیطی همگی می توانند باعث ایجاد اختلاف میان دو اندازه گیری شوند.
| راهنمای تشخیص خطاهای متداول در اندازه گیری |
|---|
| مشاهده در داده | علل احتمالی | بررسی اولیه |
|---|
| جابجایی خط مبنا | تغییر شرایط محیطی، آلودگی یا تغییر مسیر نوری | اجرای مجدد مرجع و بررسی محفظه نمونه |
| تفاوت میان تکرارها | جابجایی نمونه یا تفاوت در آماده سازی | کنترل موقعیت نمونه و تکرار روش |
| تغییر بازتاب با وجود نمونه یکسان | تفاوت زاویه یا وضعیت سطح نمونه | بررسی هندسه و جهت قرارگیری نمونه |
| افزایش نویز | شرایط محیطی یا مشکل در مسیر اندازه گیری | کنترل محیط، خط مبنا و شرایط دستگاه |
| کاهش غیرمنتظره سیگنال | آلودگی، تنظیمات نامناسب یا وضعیت نمونه | بررسی نمونه، تجهیزات جانبی و تنظیمات روش |
سرویس دوره ای و افزایش طول عمر دستگاه
سرویس دوره ای Cary 7000 UMS باید بر اساس شدت استفاده، تعداد آزمون ها، نوع نمونه و حساسیت روش های آزمایشگاه برنامه ریزی شود. در آزمایشگاه هایی که اندازه گیری های بازتاب و عبور به صورت روزانه انجام می شوند، ثبت روند عملکرد دستگاه می تواند تغییرات تدریجی را پیش از تبدیل شدن به خطای جدی آشکار کند.
در زمان بررسی برای خرید، خدمات فنی و امکان تامین تجهیزات جانبی باید همزمان با مشخصات دستگاه ارزیابی شوند. یک سیستم تخصصی برای اندازه گیری مواد زمانی بیشترین کارایی را خواهد داشت که تجهیزات جانبی، نرم افزار، کالیبراسیون و خدمات فنی با روش های تحلیلی آزمایشگاه هماهنگ باشند.
قیمت Cary 7000 UMS نیز باید در قالب هزینه چرخه عمر بررسی شود. هزینه اولیه، تجهیزات جانبی، سرویس، کالیبراسیون، آموزش اپراتور و قطعات مورد نیاز همگی می توانند بر هزینه واقعی بهره برداری اثر بگذارند و مقایسه صرف قیمت اولیه دو پیشنهاد ممکن است تفاوت پیکربندی آنها را نشان ندهد.
نقش خدمات تخصصی در بهره برداری از Cary 7000 UMS
برای آزمایشگاه هایی که نتایج آنها در تصمیم های تحقیقاتی یا کنترل کیفیت مورد استفاده قرار می گیرد، دسترسی به خدمات فنی مناسب اهمیت ویژه ای دارد. بررسی عملکرد سیستم، رفع خطا، کنترل تجهیزات جانبی و تنظیم روش های اندازه گیری باید توسط افراد آشنا با تجهیزات اسپکتروسکوپی و کاربردهای مواد انجام شود.
در فرآیند فروش و تامین تجهیزات تخصصی، رایان الکترون می تواند در بررسی نیاز تحلیلی، مشخصات نمونه و انتخاب پیکربندی مناسب مورد مشاوره قرار گیرد تا تجهیزات انتخاب شده با کاربرد واقعی آزمایشگاه هماهنگ باشند.
برای آزمایشگاه هایی که به دنبال خرید یک سیستم تخصصی برای اپتیک، پوشش، شیشه، Thin Film یا سلول خورشیدی هستند، بررسی دقیق روش های مورد نیاز پیش از سفارش اهمیت دارد. رایان الکترون می تواند اطلاعات فنی مرتبط با کاربرد و تجهیزات مورد نیاز را برای فرآیند تصمیم گیری فنی در اختیار مجموعه های آزمایشگاهی قرار دهد.
پرسش های متداول درباره اسپکتروفتومتر UV-Vis Cary 7000 UMS
Cary 7000 UMS برای چه کاربردهایی طراحی شده است؟
Cary 7000 UMS برای مشخصه یابی پیشرفته نوری در حوزه هایی مانند اپتیک، پوشش ها، شیشه، Thin Film و اجزای سلول خورشیدی کاربرد دارد و برای اندازه گیری های تخصصی بازتاب و عبور نمونه ها طراحی شده است.
محدوده طول موج Cary 7000 UMS چقدر است؟
محدوده طیفی Cary 7000 UMS از 175 تا 3300 نانومتر است و بخش های UV، مرئی و NIR را پوشش می دهد.
آیا Cary 7000 UMS برای فیلم های نازک مناسب است؟
بله، Thin Film یکی از کاربردهای مهم این سیستم است و می توان برای بررسی رفتار عبور و بازتاب فیلم های نازک و پوشش های روی زیرلایه های مختلف از آن استفاده کرد.
آیا امکان بررسی شیشه های اپتیکی با Cary 7000 UMS وجود دارد؟
بله، شیشه های شفاف و نمونه های اپتیکی را می توان از نظر رفتار عبور و بازتاب در محدوده مناسب طول موج مورد بررسی قرار داد.
چرا اندازه گیری چندزاویه ای در برخی پوشش های اپتیکی اهمیت دارد؟
زیرا بازتاب و عبور برخی پوشش ها با تغییر زاویه تابش تغییر می کند. بنابراین اندازه گیری در چند زاویه می تواند اطلاعات بیشتری درباره عملکرد پوشش در شرایط مختلف ارائه کند.
آیا Cary 7000 UMS برای بررسی سلول های خورشیدی کاربرد دارد؟
این سیستم می تواند برای مشخصه یابی اپتیکی مواد، شیشه ها و لایه های مورد استفاده در ساختارهای سلول خورشیدی، به ویژه از نظر عبور و بازتاب، مورد استفاده قرار گیرد. تفسیر عملکرد نهایی سلول به آزمون های الکتریکی و ساختاری مکمل نیز نیاز دارد.
تفاوت Cary 7000 UMS با Cary 5000 چیست؟
هر دو سیستم برای کاربردهای پیشرفته UV-Vis-NIR قابل استفاده هستند، اما Cary 7000 UMS تمرکز ویژه ای بر اندازه گیری های پیشرفته بازتاب و عبور، نمونه های جامد و مطالعات وابسته به هندسه اندازه گیری دارد.
آیا کالیبراسیون Cary 7000 UMS اهمیت زیادی دارد؟
بله، کنترل دوره ای خط مبنا، صحت طول موج، تکرارپذیری و وضعیت تجهیزات اندازه گیری برای حفظ قابلیت اعتماد داده ها اهمیت دارد. برنامه کالیبراسیون باید متناسب با کاربرد و الزامات آزمایشگاه تعیین شود.
چه عواملی بر قیمت Cary 7000 UMS اثر می گذارند؟
پیکربندی دستگاه، تجهیزات جانبی، امکانات اندازه گیری، نرم افزار، خدمات فنی، آموزش و الزامات نصب می توانند بر هزینه نهایی سیستم اثر بگذارند.
پیش از خرید Cary 7000 UMS چه مواردی باید بررسی شود؟
نوع نمونه، محدوده طول موج، نیاز به بازتاب یا عبور، اندازه گیری چندزاویه ای، تجهیزات جانبی، فضای نصب، خدمات فنی و برنامه های آینده آزمایشگاه از مهم ترین مواردی هستند که باید پیش از انتخاب پیکربندی بررسی شوند.
