| پراش XRD لایه نازک و HRXRD | SKYSCAN 2214 CMOS Edition | |
|---|---|
| نام دستگاه | پراش XRD لایه نازک و HRXRD |
| مدل | SKYSCAN 2214 CMOS Edition |
| برند | BRUKER |
| کشور سازنده | آمریکا |
| نوع کاربرد | آنالیز سه بعدی با وضوح بالا |
پراش XRD لایه نازک و HRXRD در ساختار عنوان این محصول، به سیستم پیشرفته SKYSCAN 2214 CMOS Edition اشاره دارد که برای تصویربرداری سه بعدی پرتو ایکس با وضوح بسیار بالا توسعه یافته است. دستگاه پراش XRD لایه نازک SKYSCAN 2214 در منابع رسمی Bruker در گروه 3D X-ray Microscopy قرار دارد و با تمرکز بر مشاهده، بازسازی و تحلیل غیر مخرب ساختار داخلی نمونه ها، امکان مطالعه جزئیات ریزساختاری در مقیاس زیر میکرون را فراهم می کند. خرید پراش XRD لایه نازک SKYSCAN 2214 برای آزمایشگاهی که به تحلیل سه بعدی مواد پیشرفته، ساختارهای ریز، کامپوزیت ها، باتری ها و قطعات پیچیده نیاز دارد، باید همراه با بررسی نوع نمونه و هدف واقعی آنالیز انجام شود. فروش این سیستم نیز به پیکربندی منبع، آشکارساز، هندسه تصویربرداری و امکانات تحلیلی وابسته است. قیمت دستگاه را نمی توان بدون مشخص شدن پیکربندی نهایی و تجهیزات مورد نیاز به صورت یک عدد ثابت تعیین کرد.

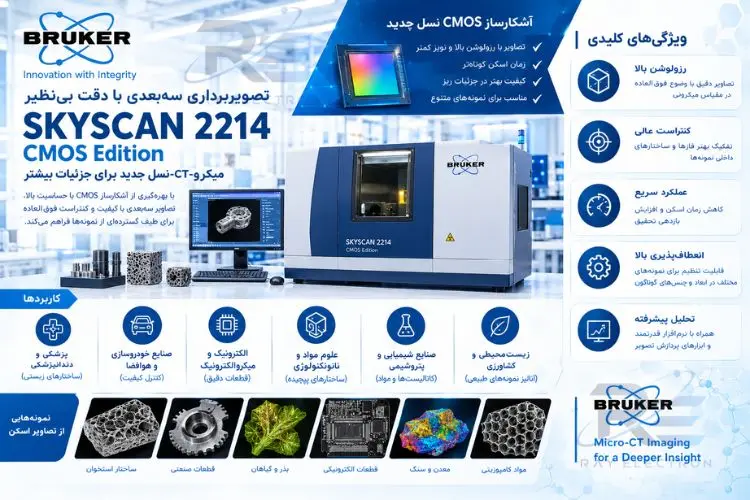

SKYSCAN 2214 CMOS Edition یک سیستم X-ray Microscopy ایستاده است که برای دستیابی به تصویربرداری سه بعدی با وضوح بسیار بالا طراحی شده و می تواند میان میدان دید، قدرت نفوذ و رزولوشن مورد نیاز تعادل ایجاد کند. خرید این دستگاه برای پروژه هایی که نیازمند مشاهده ساختار داخلی بدون برش نمونه هستند، می تواند امکان بررسی جزئیاتی را فراهم کند که با روش های تصویربرداری متداول به آسانی قابل مشاهده نیستند. فروش SKYSCAN 2214 CMOS Edition معمولا بر مبنای مشخصات نمونه، ابعاد جسم، سطح رزولوشن مورد انتظار و نوع آشکارساز مورد نیاز بررسی می شود. قیمت SKYSCAN 2214 نیز تحت تاثیر امکانات انتخابی، تعداد آشکارسازها، نرم افزارهای تحلیل، تجهیزات In-situ و خدمات نصب و آموزش قرار می گیرد.
SKYSCAN 2214 CMOS Edition از منبع پرتو ایکس با محدوده 20 تا 160 کیلوولت و توان حداکثر 16 وات استفاده می کند و امکان استفاده از فیلامنت های مختلف برای اولویت دادن به قدرت نفوذ یا وضوح تصویر را دارد. خرید سیستم تصویربرداری سه بعدی با وضوح بالا زمانی منطقی تر است که اندازه جزئیات مورد مطالعه، چگالی نمونه و نوع خروجی مورد نیاز از ابتدا مشخص شده باشد. فروش این سامانه باید با توجه به قابلیت انتخاب تا چهار آشکارساز و امکان ترکیب میدان دید و رزولوشن انجام شود. قیمت نهایی نیز بر اساس پیکربندی انتخاب شده، تجهیزات جانبی، نرم افزار و سطح خدمات تامین تعیین خواهد شد.
SKYSCAN 2214 CMOS Edition چگونه تصویربرداری سه بعدی در مقیاس نانو را انجام می دهد؟
اساس عملکرد پراش XRD لایه نازک SKYSCAN 2214 بر تصویربرداری سه بعدی پرتو ایکس و بازسازی حجم داخلی نمونه است. در این فرآیند، نمونه در زوایای مختلف اسکن شده و مجموعه تصاویر حاصل به کمک الگوریتم های بازسازی به یک مدل سه بعدی تبدیل می شود. مزیت این رویکرد آن است که پژوهشگر می تواند ساختار داخلی ماده را بدون برش فیزیکی مشاهده کند و در صورت نیاز، مقاطع مجازی، مدل سطحی، حجم سه بعدی و پارامترهای مورفولوژیک را استخراج کند. Bruker این مدل را یک سامانه چندمقیاسی معرفی می کند که از نمونه های بزرگ تا نمونه های کوچک با وضوح زیر میکرون را پوشش می دهد. از این رو، قیمت پراش XRD لایه نازک SKYSCAN 2214 ارتباط مستقیم با مشخصات فنی دستگاه دارد.
منبع نانو فوکوس و انتخاب میان قدرت نفوذ و وضوح
یکی از بخش های مهم SKYSCAN 2214 CMOS Edition، منبع پرتو ایکس باز با پنجره الماسی است. این منبع در محدوده 20 تا 160 kV کار می کند و با استفاده از کاتد تنگستن برای قدرت نفوذ بالاتر یا LaB6 برای دستیابی به فوکوس کوچک تر، امکان تنظیم سیستم بر اساس هدف آزمایش را فراهم می کند. Bruker برای کاتد LaB6 اندازه لکه پرتو کمتر از 500 نانومتر را اعلام کرده و برای کاتد تنگستن نیز امکان کار در محدوده کامل ولتاژ و اندازه لکه تا حدود 800 نانومتر را ارائه کرده است.
چرا پایداری مکانیکی برای تصویربرداری با وضوح بالا در خرید پراش XRD لایه نازک SKYSCAN 2214 اهمیت دارد؟
در تصویربرداری سه بعدی با رزولوشن بسیار بالا، کوچک ترین حرکت یا لرزش می تواند بر کیفیت بازسازی اثر بگذارد. SKYSCAN 2214 از سکوی گرانیتی ضد ارتعاش با تراز پنوماتیک، یاتاقان هوایی برای چرخش نمونه و سیستم میکروپوزیشنینگ برای تنظیم دقیق نمونه استفاده می کند. دقت موقعیت یابی چرخشی کمتر از 50 نانومتر در مشخصات رسمی دستگاه ذکر شده است. این معماری برای پروژه هایی اهمیت دارد که در آنها حفظ ثبات هندسی در طول برداشت تصاویر برای رسیدن به وضوح واقعی ضروری است و ارتباط مستقیم با خرید دستگاه XRD لایه نازک SKYSCAN 2214 دارد.
| مشخصات فنی موثر بر کیفیت تصویربرداری SKYSCAN 2214 | ||
|---|---|---|
| مولفه | مشخصات اعلام شده | نقش در تحلیل |
| منبع پرتو ایکس | 20 تا 160 kV، حداکثر 16 W | تنظیم تعادل میان نفوذ پرتو و وضوح |
| فوکوس منبع | کمتر از 500 nm با LaB6 | پشتیبانی از تصویربرداری با وضوح بسیار بالا |
| آشکارساز | تا چهار آشکارساز، شامل گزینه های CMOS و Flat Panel | انتخاب میدان دید و رزولوشن متناسب با نمونه |
| حداقل اندازه پیکسل | 60 nm | امکان نمونه برداری با جزئیات بسیار ریز |
| رزولوشن فضایی | کمتر از 500 nm در شرایط اعلام شده | تفکیک ساختارهای نزدیک به مقیاس زیر میکرون |
| دقت چرخش | کمتر از 50 nm | پایداری هندسی در تصویربرداری سه بعدی |
برای بررسی پیکربندی مناسب SKYSCAN 2214 CMOS Edition بر اساس ابعاد نمونه، رزولوشن مورد نیاز و نوع تحلیل سه بعدی، مشخصات پروژه خود را مطرح کنید.
مشاوره انتخاب سیستم پراش XRD لایه نازک SKYSCAN 2214از باتری و کامپوزیت تا زمین شناسی؛ چه موادی با این سامانه بررسی می شوند؟
کاربرد SKYSCAN 2214 به یک حوزه خاص محدود نمی شود و ساختار چندمقیاسی آن امکان بررسی نمونه های متنوع را فراهم می کند. در علوم مواد، زمین شناسی، ذخیره انرژی، کامپوزیت ها، قطعات الکترونیکی و برخی کاربردهای زیست پزشکی می توان از تصویربرداری سه بعدی پرتو ایکس برای مشاهده ساختار داخلی استفاده کرد. Bruker به صورت مشخص کاربرد این سامانه را برای مواد زمین شناسی، کامپوزیت ها، باتری های لیتیومی، سلول های سوختی، مجموعه های الکترونیکی و برخی کاربردهای پیش بالینی معرفی کرده است. پیش از خرید پراش XRD لایه نازک SKYSCAN 2214 بایستی توجه و دقت کافی نسبت به بررسی مشخصات فنی دستگاه داشته باشید.
مطالعه باتری و سامانه های ذخیره انرژی
ساختار داخلی سلول های باتری شامل لایه ها و اجزای مختلفی است که بررسی مستقیم آنها پس از مونتاژ می تواند دشوار باشد. تصویربرداری سه بعدی پرتو ایکس امکان مشاهده ساختار داخلی سلول و بررسی ویژگی هایی مانند یکنواختی پوشش الکترود، یکپارچگی بخش های داخلی و برخی عیوب را فراهم می کند. قابلیت تغییر میدان دید و رزولوشن در SKYSCAN 2214 کمک می کند سیستم بر اساس اندازه سلول یا جزئیات مورد نظر تنظیم شود. Bruker این مدل را برای پژوهش پیشرفته روی سلول های باتری و اجزای آنها معرفی کرده است.
تحلیل کامپوزیت ها و مواد مهندسی
در کامپوزیت ها، توزیع فازها، تخلخل، ترک، فصل مشترک و نحوه قرارگیری اجزای تقویت کننده می تواند بر عملکرد نهایی ماده تاثیر بگذارد. تصویربرداری سه بعدی امکان مطالعه این ویژگی ها را در حجم واقعی نمونه فراهم می کند و در صورت مناسب بودن کنتراست پرتو ایکس، می توان بخش های مختلف ساختار را از یکدیگر تفکیک و تحلیل کرد. این رویکرد برای پژوهش در مواد پیشرفته و بررسی رابطه میان ساختار و عملکرد اهمیت دارد.
بررسی مواد زمین شناسی و ساختارهای پیچیده
در زمین شناسی و مهندسی مخزن، ساختار منفذی و نحوه ارتباط حفرات می تواند اطلاعات ارزشمندی درباره رفتار یک نمونه ارائه کند. X-ray Microscopy سه بعدی امکان مشاهده ساختار داخلی سنگ و مواد زمین شناسی را بدون نیاز به برش های متعدد فراهم می کند. داده های حجمی حاصل می توانند برای مطالعه تخلخل، ساختار حفرات و ویژگی های مورفولوژیک مورد استفاده قرار گیرند.
رایان الکترون در زمینه تامین تجهیزات تخصصی آنالیز مواد و دستگاه های آزمایشگاهی فعالیت دارند و می توانند شما را در دریافت اطلاعات فنی دستگاه و همچنین استعلام قیمت پراش XRD لایه نازک SKYSCAN 2214 همراهی کنند.
| کاربردهای قابل بررسی با تصویربرداری سه بعدی با وضوح بالا | |||
|---|---|---|---|
| حوزه کاربرد | هدف مطالعه | نوع داده | مزیت روش |
| باتری و ذخیره انرژی | بررسی ساختار داخلی سلول | حجم سه بعدی | مشاهده اجزای داخلی بدون برش |
| کامپوزیت ها | تحلیل فازها و عیوب داخلی | تصاویر حجمی و مقاطع مجازی | بررسی ساختار در حجم واقعی |
| زمین شناسی | مطالعه تخلخل و شبکه منفذی | مدل سه بعدی | تحلیل هندسه حفرات و ارتباط آنها |
| الکترونیک | بررسی مونتاژ و عیوب داخلی | بازسازی سه بعدی | دسترسی غیر مخرب به ساختار پنهان |
| مواد پیشرفته | بررسی ریزساختار | تصاویر با وضوح بالا | مشاهده جزئیات در مقیاس زیر میکرون |
انتخاب آشکارساز و رزولوشن مناسب برای هر نوع نمونه
یکی از ویژگی های مهم SKYSCAN 2214 CMOS Edition، انعطاف پذیری آشکارسازهاست. این سامانه می تواند با حداکثر چهار آشکارساز پیکربندی شود و گزینه هایی شامل Flat Panel و انواع آشکارسازهای CMOS با میدان دید و اندازه پیکسل متفاوت دارد. به این ترتیب، کاربر می تواند برای نمونه های بزرگ تر میدان دید وسیع تر و برای نمونه های کوچک تر رزولوشن بالاتر را در اولویت قرار دهد. قابلیت ارتقای آشکارسازها نیز باعث می شود پیکربندی دستگاه بتواند با تغییر نیازهای پژوهشی در طول عمر سیستم توسعه پیدا کند. رایان الکترون امکان بررسی گزینه های مختلف X-ray Microscopy را متناسب با نوع نمونه و هدف آزمایش فراهم می کند. فروش پراش XRD لایه نازک SKYSCAN 2214 را می توانید در لیست تجهیزات آنالیز دستگاهی پیشرفته این مجموعه مجرب و پیشرفته مشاهده نمائید.
مقایسه رویکردهای تصویربرداری بر اساس نیاز نمونه
انتخاب پیکربندی مناسب باید بر اساس کوچک ترین ساختار مورد نظر، اندازه جسم و میزان نفوذ مورد نیاز انجام شود. در یک پروژه ممکن است میدان دید بزرگ اهمیت بیشتری داشته باشد و در پروژه دیگر، تفکیک جزئیات زیر میکرون اولویت اصلی باشد. بنابراین بیشترین تعداد مگاپیکسل به تنهایی معیار کافی برای انتخاب نیست و فاصله نمونه تا منبع، نوع آشکارساز و شرایط اسکن نیز باید در کنار آن بررسی شوند.
| راهنمای انتخاب پیکربندی تصویربرداری SKYSCAN 2214 | |||
|---|---|---|---|
| نیاز پروژه | اولویت فنی | رویکرد مناسب | نتیجه مورد انتظار |
| نمونه بزرگ | میدان دید گسترده | آشکارساز با پوشش بیشتر و هندسه مناسب | پوشش بخش بزرگ تری از نمونه |
| جزئیات بسیار ریز | رزولوشن بالا | منبع و آشکارساز با قابلیت تفکیک بالا | مشاهده ساختارهای زیر میکرون |
| نمونه متراکم | قدرت نفوذ | انتخاب انرژی و کاتد مناسب | کاهش محدودیت عبور پرتو |
| پروژه چندمقیاسی | انعطاف پذیری | استفاده از چند آشکارساز | تغییر میدان دید و رزولوشن بر اساس نمونه |
نرم افزار بازسازی و تحلیل چه نقشی دارد؟
ارزش یک سامانه X-ray Microscopy تنها به سخت افزار آن محدود نمی شود. داده های خام باید به حجم سه بعدی تبدیل شوند و سپس برای بررسی کمی یا کیفی پردازش شوند. مجموعه 3D.SUITE در SKYSCAN 2214 برای بازسازی شتاب یافته با GPU، تحلیل مورفولوژیک دوبعدی و سه بعدی و نمایش سطح و حجم استفاده می شود. NRecon برای تبدیل تصاویر پروجکشن دوبعدی به حجم سه بعدی، DataViewer برای بررسی برش های حجمی، CTAN برای تحلیل و پردازش تصویر و CTVOX و CTVOL برای نمایش داده های حجمی و سطحی به کار می روند.
- ابعاد نمونه: اندازه جسم تعیین می کند چه میدان دیدی برای تصویربرداری مناسب تر است و آیا به اسکن ناحیه ای نیاز خواهید داشت.
- کوچک ترین جزئیات: اندازه ساختار هدف باید قبل از انتخاب آشکارساز و رزولوشن مشخص شود.
- چگالی ماده: مواد متراکم به انرژی و شرایط تصویربرداری متفاوتی نسبت به نمونه های سبک نیاز دارند.
- نوع تحلیل: مشاهده ساختار، اندازه گیری تخلخل، تحلیل مورفولوژی و تولید مدل سه بعدی نیازهای نرم افزاری متفاوتی دارند.
- آینده پروژه: اگر کاربردهای پژوهشی متنوعی پیش بینی می شود، انعطاف پذیری آشکارسازها و قابلیت ارتقای سیستم اهمیت بیشتری پیدا می کند.
رایان الکترون در فرآیند انتخاب تجهیزات آنالیز اشعه ایکس، مشخصات فنی و نوع کاربرد را در کنار نیاز واقعی آزمایشگاه بررسی می کند.
قیمت SKYSCAN 2214 و الزامات تامین یک سیستم X-ray پیشرفته
قیمت پراش XRD لایه نازک و HRXRD SKYSCAN 2214 CMOS Edition را نمی توان مستقل از پیکربندی دستگاه ارزیابی کرد. تعداد و نوع آشکارسازها، منبع پرتو ایکس، تجهیزات نگهداری نمونه، سیستم های In-situ، نرم افزارهای تحلیلی، امکانات نصب و آموزش و سطح خدمات پس از فروش از عواملی هستند که باید هنگام استعلام قیمت مورد توجه قرار گیرند. به همین دلیل، درخواست قیمت زمانی نتیجه دقیق تری ایجاد می کند که همراه با اطلاعاتی درباره نمونه، ابعاد، چگالی، رزولوشن مورد نیاز و هدف نهایی تحلیل ارائه شود.
قابلیت های In-situ برای مطالعات مواد
SKYSCAN 2214 تنها برای اسکن ثابت طراحی نشده و امکان استفاده از تجهیزات جانبی برای مطالعات تحت شرایط کنترل شده را نیز دارد. Bruker برای این سیستم مراحل آزمون مکانیکی با ظرفیت فشار تا 4400 نیوتن و کشش تا 440 نیوتن را معرفی کرده است. همچنین مراحل گرمایش و سرمایش برای بررسی نمونه در شرایط دمایی غیر محیطی در دسترس هستند. چنین امکاناتی می توانند برای مطالعه تغییرات ریزساختاری در طول اعمال بار یا تغییر دما مورد استفاده قرار گیرند.
زیرساخت آزمایشگاه و پایداری سیستم
به دلیل سطح بالای رزولوشن، نصب چنین سامانه ای باید با توجه به فضای آزمایشگاه، شرایط مکانیکی و دسترسی مناسب برای نگهداری انجام شود. SKYSCAN 2214 دارای سکوی ضد ارتعاش گرانیتی و تراز پنوماتیک است و ابعاد کلی دستگاه حدود 1800 در 950 در 1680 میلی متر و وزن آن حدود 1500 کیلوگرم اعلام شده است. بنابراین پیش از تامین، بررسی ظرفیت محل نصب، مسیر ورود دستگاه، شرایط کف و الزامات ایمنی و تاسیساتی اهمیت دارد.
در پروژه های پژوهشی، رایان الکترون می تواند اطلاعات مربوط به مدل و پیکربندی مورد نیاز را برای بررسی اولیه در اختیار کاربر قرار دهد.
برای بررسی تامین SKYSCAN 2214 CMOS Edition و انتخاب پیکربندی متناسب با نوع نمونه، ابعاد قطعه و رزولوشن مورد نیاز، اطلاعات پروژه خود را ارسال کنید.
دریافت راهنمای تامین و قیمت پراش XRD لایه نازک SKYSCAN 2214رایان الکترون خدمات مرتبط با تامین و پشتیبانی تجهیزات تحلیلی را با تمرکز بر نیازهای تخصصی کاربران دنبال می کند.
پرسش های متداول درباره SKYSCAN 2214 CMOS Edition
SKYSCAN 2214 CMOS Edition چه نوع دستگاهی است؟
SKYSCAN 2214 CMOS Edition یک سامانه 3D X-ray Microscopy است که برای تصویربرداری و بازسازی سه بعدی غیر مخرب ساختار داخلی نمونه ها با وضوح بسیار بالا طراحی شده است.
رزولوشن SKYSCAN 2214 CMOS Edition چقدر است؟
Bruker برای این سیستم رزولوشن فضایی کمتر از 500 نانومتر و حداقل اندازه پیکسل 60 نانومتر را در مشخصات رسمی اعلام کرده است؛ مقدار واقعی به شرایط تصویربرداری، نمونه و پیکربندی دستگاه وابسته است.
محدوده انرژی منبع پرتو ایکس SKYSCAN 2214 چقدر است؟
منبع پرتو ایکس دستگاه در محدوده 20 تا 160 کیلوولت کار می کند و حداکثر توان اعلام شده آن 16 وات است.
چه آشکارسازهایی برای SKYSCAN 2214 قابل استفاده هستند؟
این سیستم می تواند با انواع آشکارسازهای Flat Panel و CMOS پیکربندی شود و امکان استفاده از حداکثر چهار آشکارساز برای ایجاد تعادل میان میدان دید، رزولوشن و آمار شمارش وجود دارد.
آیا SKYSCAN 2214 برای نمونه های بزرگ مناسب است؟
بله. دستگاه برای اشیایی تا قطر 300 میلی متر و طول 400 میلی متر طراحی شده است، هرچند اندازه ناحیه اسکن و رزولوشن نهایی به هندسه و شرایط تصویربرداری وابسته است.
SKYSCAN 2214 در چه حوزه هایی کاربرد دارد؟
این سیستم در علوم مواد، کامپوزیت ها، زمین شناسی، باتری و ذخیره انرژی، سلول های سوختی، قطعات الکترونیکی و برخی کاربردهای زیست پزشکی مورد استفاده قرار می گیرد.
آیا SKYSCAN 2214 برای بررسی باتری مناسب است؟
بله. تصویربرداری سه بعدی می تواند برای بررسی ساختار داخلی سلول ها، پوشش الکترود، یکپارچگی اجزا و برخی عیوب داخلی باتری مورد استفاده قرار گیرد.
چه نرم افزارهایی برای تحلیل داده های SKYSCAN 2214 استفاده می شوند؟
مجموعه 3D.SUITE، NRecon، DataViewer، CTAN، CTVOX و CTVOL برای کنترل، بازسازی، مشاهده، تحلیل و نمایش داده های سه بعدی مورد استفاده قرار می گیرند.
آیا امکان انجام آزمون In-situ با SKYSCAN 2214 وجود دارد؟
بله. تجهیزات جانبی برای آزمون های مکانیکی و همچنین مراحل گرمایش و سرمایش برای مطالعات تحت شرایط غیر محیطی برای این سیستم معرفی شده اند.
قیمت SKYSCAN 2214 CMOS Edition چگونه تعیین می شود؟
قیمت به پیکربندی منبع، نوع و تعداد آشکارسازها، تجهیزات جانبی، نرم افزار، امکانات In-situ، نصب، آموزش و خدمات تامین وابسته است و برای اعلام قیمت دقیق باید نیاز پروژه بررسی شود.
