| پراش XRD لایه نازک و HRXRD | X4 POSEIDON | |
|---|---|
| نام دستگاه | پراش XRD لایه نازک و HRXRD |
| مدل | X4 POSEIDON |
| برند | BRUKER |
| کشور سازنده | آمریکا |
| نوع کاربرد | آنالیز پراش لایه های نازک و ساختار بلوری |

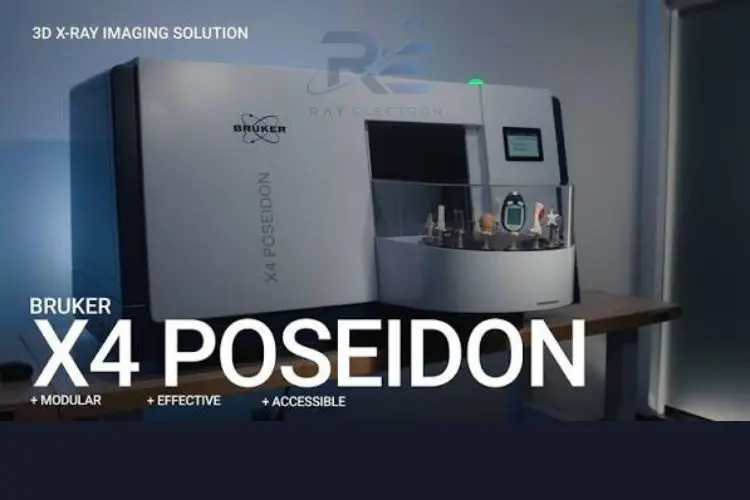

X4 POSEIDON | 3D X-ray Imaging
X4 POSEIDON یک سامانه پیشرفته برای تصویربرداری سه بعدی پرتو ایکس است که در قالب یک سیستم رومیزی ماژولار، امکان مشاهده غیرمخرب ساختار داخلی نمونه ها را فراهم می کند. این دستگاه در مستندات رسمی Bruker در گروه Micro-CT و 3D X-ray Microscopy قرار می گیرد و با ترکیب منبع پرتو ایکس، هندسه تصویربرداری، آشکارسازهای مختلف و نرم افزار تحلیل سه بعدی، برای مطالعه ریزساختار مواد، قطعات مهندسی و نمونه های زیستی طراحی شده است. به همین دلیل، در حالی که نام دستگاه در این جا «پراش XRD لایه نازک و HRXRD» درج شده است، از نظر فناوری نباید X4 POSEIDON را با دستگاه پراش اشعه ایکس XRD یا سامانه اختصاصی HRXRD برای اندازه گیری الگوهای پراش اشتباه گرفت. فروش پراش XRD لایه نازک X4 POSEIDON در فهرست تجهیزات آنالیز دستگاهی قابل مشاهده می باشد.
در آنالیز دستگاهی آزمایشگاهی، انتخاب روش اندازه گیری باید بر اساس نوع اطلاعات مورد نیاز انجام شود. اگر هدف، مشاهده فازها و ساختار بلوری از طریق الگوهای پراش، بازتاب پرتو ایکس، GID یا HRXRD باشد، خانواده تجهیزات تخصصی XRD مانند سامانه های اختصاصی تحلیل لایه نازک اهمیت بیشتری پیدا می کنند. در مقابل، زمانی که بررسی تخلخل، ترک، حفره، اتصالات داخلی، هندسه پیچیده یا ریزساختار سه بعدی بدون تخریب نمونه مورد نظر باشد، X4 POSEIDON یک پلتفرم تصویربرداری سه بعدی پرتو ایکس محسوب می شود.
برای خرید X4 POSEIDON توجه به نام تجاری دستگاه به تنهایی کافی نیست و باید منبع پرتو، نوع آشکارساز، هندسه تصویربرداری، اندازه نمونه و نوع خروجی مورد انتظار مشخص شود. در مقابل، فروش X4 POSEIDON نیز باید بر مبنای پیکربندی واقعی سیستم و کاربرد آزمایشگاهی انجام شود، زیرا ساختار ماژولار این سامانه امکان انتخاب اجزای مختلف را متناسب با نیاز کاربر فراهم می کند.
رایان الکترون در زمینه تامین تجهیزات تخصصی آنالیز مواد و دستگاه های آزمایشگاهی فعالیت می کند.

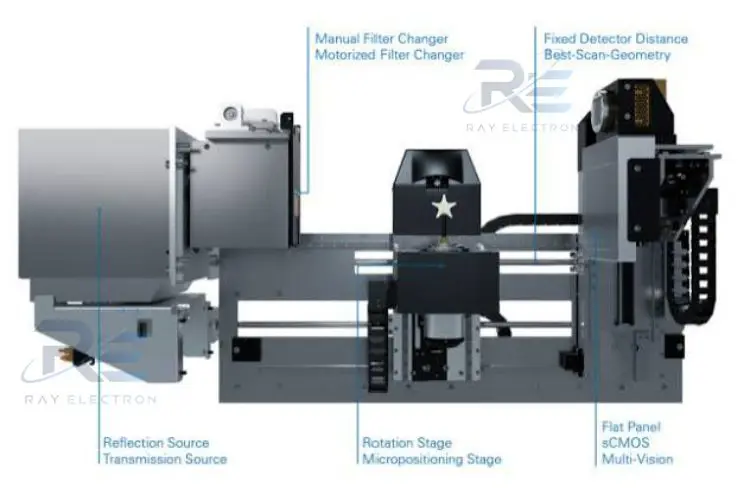

از نمونه خام تا تصویر سه بعدی؛ معماری تصویربرداری X4 POSEIDON
X4 POSEIDON با رویکرد Micro-CT و میکروسکوپی سه بعدی پرتو ایکس، به جای محدود شدن به مشاهده سطح، امکان بررسی بخش داخلی نمونه را فراهم می کند. در این فرآیند، نمونه در مسیر پرتو ایکس قرار گرفته و مجموعه ای از تصاویر دوبعدی در زوایای مختلف ثبت می شود؛ سپس داده ها به کمک فرآیند بازسازی به یک حجم سه بعدی تبدیل می شوند. نتیجه می تواند برای مشاهده مقاطع، بررسی هندسه داخلی، اندازه گیری ویژگی های ساختاری و تحلیل غیرمخرب مورد استفاده قرار گیرد. موارد مهم که به آن ها اشاره شد، عوامل تأثیرگذار بر قیمت پراش XRD لایه نازک X4 POSEIDON به شمار می روند. از این رو، پیش از خرید تجهیزات آنالیز دستگاهی به بررسی دقیق مشخصات فنی و معماری ساختاری و نرم افزاری پرداخت.
GEM Plus؛ تنظیم هوشمند رابطه میان میدان دید و وضوح
یکی از ویژگی های مهم X4 POSEIDON، استفاده از رویکرد GEM Plus برای ایجاد تعادل میان میدان دید، بزرگنمایی و سرعت تصویربرداری است. تغییر موقعیت نمونه و آشکارساز نسبت به منبع پرتو می تواند هندسه تصویربرداری را با اندازه و ویژگی نمونه هماهنگ کند. چنین انعطافی برای آزمایشگاه هایی اهمیت دارد که با نمونه های متنوع کار می کنند و نمی خواهند یک تنظیم ثابت را برای همه پروژه ها به کار ببرند.
دو آشکارساز برای دو نیاز متفاوت
پیکربندی پراش XRD لایه نازک X4 POSEIDON می تواند از آشکارساز Flat Panel برای میدان دید وسیع و تصویربرداری سریع و از آشکارساز sCMOS برای دستیابی به جزئیات ریزتر استفاده کند. Bruker برای این سیستم یک آشکارساز 16 MP sCMOS با آرایه 4096 × 4096 پیکسل و یک آشکارساز 7 MP Flat Panel با آرایه 2800 × 2400 پیکسل معرفی کرده است. ترکیب این دو گزینه، امکان انتخاب بین سرعت، میدان دید و وضوح را با توجه به هدف مطالعه فراهم می کند.
| مولفه اصلی | مشخصه اعلام شده برای X4 POSEIDON | اهمیت در اندازه گیری |
|---|---|---|
| منبع بازتابی | تا 100 kV و 20 W | مناسب برای تصویربرداری سریع و کاربردهای گسترده |
| منبع عبوری | تا 110 kV و 16 W | امکان دستیابی به وضوح بالاتر با نقطه کانونی کوچک |
| آشکارساز sCMOS | 16 MP، آرایه 4096 × 4096 | ثبت جزئیات ریز با گام پیکسلی مناسب |
| آشکارساز Flat Panel | 7 MP، آرایه 2800 × 2400 | میدان دید وسیع و تصویربرداری با سرعت بالا |
| اندازه نمونه | قطر تا 110 میلی متر و ارتفاع تا 300 میلی متر | پشتیبانی از طیف متنوعی از نمونه ها |
این مشخصات نشان می دهند که انتخاب پیکربندی باید از هدف آزمایش آغاز شود. اگر کاربر به بررسی سریع نمونه های بزرگ تر نیاز داشته باشد، انتخاب آشکارساز و هندسه مناسب اهمیت ویژه ای پیدا می کند؛ در پروژه هایی که جزئیات ریز در اولویت است، آشکارساز sCMOS و منبع عبوری می توانند نقش تعیین کننده ای داشته باشند. بنابراین هنگام بررسی قیمت X4 POSEIDON باید پیکربندی مورد نیاز را نیز در نظر گرفت و صرفا قیمت یک تجهیز با نام مشابه را مبنای مقایسه قرار نداد.
تفاوت مهم با XRD و HRXRD: X4 POSEIDON برای تصویربرداری سه بعدی و Micro-CT طراحی شده است. در مقابل، تحلیل تخصصی لایه های نازک با روش هایی مانند HRXRD، GID، XRR و RSM در خانواده سامانه های XRD اختصاصی انجام می شود. بنابراین هدف آزمایش باید پیش از انتخاب دستگاه به طور دقیق مشخص شود.
رایان الکترون امکان بررسی گزینه های مختلف تصویربرداری و آنالیز اشعه ایکس را متناسب با نوع نمونه و هدف آزمایش فراهم می کند. فروش پراش XRD لایه نازک X4 POSEIDON به عنوان یکی از دستگاه های تخصصی توسط این مجموعه صورت می پذیرد، در نتیجه بر حسب نیاز محیط آزمایشگاه و پروژه های خود می توانید نسبت به استعلام دستگاه های آنالیز اشعه ایکس اقدام کنید.
برای بررسی پیکربندی مناسب X4 POSEIDON و تطبیق آن با نیاز آزمایشگاه، مشخصات پروژه و نوع نمونه خود را مطرح کنید.
برای دریافت مشاوره انتخاب سامانه X-ray کلیک کنیدوقتی ساختار داخلی مهم است؛ مسیرهای کاربردی از مواد مهندسی تا علوم زیستی
مزیت اصلی تصویربرداری سه بعدی پرتو ایکس در بسیاری از پروژه های تحقیقاتی، امکان مشاهده ساختار داخلی بدون برش یا تخریب نمونه است. X4 POSEIDON می تواند برای مطالعه ویژگی هایی مانند تخلخل، ترک، حفره، ساختارهای متصل به هم، توزیع اجزای داخلی و هندسه پیچیده مورد استفاده قرار گیرد. این قابلیت باعث می شود سیستم در پروژه های علوم مواد، مهندسی، زیست پزشکی و کنترل کیفیت نمونه های پیچیده مورد توجه قرار گیرد.
تحلیل کامپوزیت ها و قطعات چندجزئی
در کامپوزیت ها، تفاوت چگالی و ساختار میان اجزای مختلف می تواند در تصاویر سه بعدی آشکار شود. این داده ها برای بررسی توزیع داخلی، ناپیوستگی، حفره ها و برخی الگوهای شکست یا جدایش اهمیت دارند. در قطعات مهندسی نیز مشاهده بخش داخلی بدون باز کردن قطعه می تواند اطلاعات ارزشمندی درباره کیفیت ساخت و وضعیت ساختاری ارائه کند.
مطالعه تخلخل و عیوب داخلی
تخلخل یکی از پارامترهای مهم در بسیاری از مواد و فرآیندهای ساخت است. داده های حجمی X4 POSEIDON می توانند امکان مشاهده و تحلیل سه بعدی شبکه حفره ها را فراهم کنند. چنین رویکردی در پژوهش مواد متخلخل، قطعات تولیدشده با روش های پیشرفته ساخت، فوم ها و برخی مواد مهندسی کاربرد دارد و در نتیجه انتخاب و خرید دستگاه پراش XRD لایه نازک X4 POSEIDON می تواند بهترین انتخاب محسوب گردد.
کاربرد در نمونه های زیستی و پژوهش های چندرشته ای
کاربردهای X4 POSEIDON به علوم مواد محدود نمی شود. مستندات کاربردی Bruker نمونه هایی از استفاده این سامانه برای تصویربرداری سه بعدی از ساختارهای زیستی و نمونه هایی مانند استخوان و بافت های کوچک را نشان می دهند. در این حوزه، توانایی مشاهده ساختار داخلی در قالب حجم سه بعدی می تواند مکمل روش های تصویربرداری و تحلیل مورفولوژیک باشد.
| هدف مطالعه | قابلیت مورد تاکید | نوع خروجی قابل استفاده |
|---|---|---|
| بررسی عیوب داخلی | تصویربرداری غیرمخرب سه بعدی | مقاطع و مدل حجمی |
| مطالعه تخلخل | بازسازی حجمی و تحلیل مورفولوژیک | توزیع و هندسه حفره ها |
| بررسی قطعات مهندسی | میدان دید و انتخاب هندسه مناسب | تصویر سه بعدی از ساختار داخلی |
| مطالعات مواد و کامپوزیت | وضوح و کنتراست مناسب | جزئیات ریزساختاری و مقاطع |
| نمونه های زیستی | sCMOS و تصویربرداری با وضوح بالا | مدل سه بعدی و تحلیل مورفولوژی |
در پروژه هایی که عبارت آنالیز اشعه ایکس به معنای تصویربرداری سه بعدی داخلی به کار می رود، X4 POSEIDON می تواند گزینه ای متفاوت از یک پراش سنج کلاسیک باشد. برای همین، پیش از خرید دستگاه پراش اشعه ایکس XRD یا خرید یک سیستم XRM، باید مشخص شود که خروجی مورد انتظار کاربر «الگوی پراش و اطلاعات بلوری» است یا «تصویر حجمی و اطلاعات ساختاری داخلی». این تفکیک از نظر علمی و اقتصادی اهمیت زیادی دارد.
رایان الکترون در فرآیند انتخاب تجهیزات، مشخصات فنی و نوع کاربرد را در کنار نیاز واقعی آزمایشگاه بررسی می کند.
رزولوشن فقط یک عدد نیست؛ چگونه پیکربندی مناسب X4 POSEIDON را مشخص کنیم؟
در انتخاب یک سیستم تصویربرداری سه بعدی، تمرکز صرف بر کوچک ترین اندازه قابل مشاهده می تواند تصمیم گیری را گمراه کننده کند. وضوح واقعی تصویر به عواملی مانند اندازه نمونه، جنس و ضخامت آن، منبع پرتو، اندازه نقطه کانونی، فاصله های هندسی، نوع آشکارساز، بزرگنمایی، زمان تصویربرداری و هدف تحلیل بستگی دارد. X4 POSEIDON به همین دلیل به صورت ماژولار طراحی شده است تا اجزای مختلف آن متناسب با کاربرد انتخاب شوند.
منبع پرتو و اندازه نقطه کانونی چه نقشی دارند؟
در پیکربندی رسمی X4 POSEIDON، منبع بازتابی تا 100 kV و 20 W معرفی شده و منبع عبوری می تواند تا 110 kV و 16 W کار کند. برای منبع عبوری، اندازه نقطه کانونی کمتر از 2 میکرومتر در توان 2 W اعلام شده است. نقطه کانونی کوچک تر می تواند برای تصویربرداری با وضوح بالاتر اهمیت داشته باشد، در حالی که توان و هندسه انتخاب شده باید با ضخامت و جنس نمونه نیز هماهنگ باشند.
چه زمانی sCMOS و چه زمانی Flat Panel اهمیت بیشتری دارد؟
آشکارساز sCMOS برای پروژه هایی که جزئیات ریز و وضوح بالا در اولویت قرار دارد، اهمیت ویژه ای دارد. در مقابل، Flat Panel می تواند برای تصویربرداری سریع تر و پوشش میدان دید بزرگ تر انتخاب مناسبی باشد. قابلیت Multi-Vision در X4 POSEIDON امکان استفاده از دو آشکارساز برای ایجاد انعطاف بیشتر میان تصویربرداری سریع و تصویربرداری با جزئیات بالا را فراهم می کند.
نرم افزار و داده خروجی را از ابتدا در نظر بگیرید؛
تصویربرداری سه بعدی تنها با سخت افزار پایان نمی یابد. فرآیند بازسازی، مشاهده مقاطع، پردازش داده، استخراج اطلاعات هندسی و تحلیل کمی بخش مهمی از گردش کار را تشکیل می دهد. Bruker برای X4 POSEIDON پلتفرم 3D.SUITE را به عنوان محیط اندازه گیری و تحلیل معرفی کرده است و امکان انتخاب نرم افزار در پیکربندی سیستم نیز وجود دارد.
برای فروش X4 POSEIDON باید مشخص شود که کاربر به کدام منبع، آشکارساز، هندسه، مرحله چرخش، نرم افزار و تجهیزات جانبی نیاز دارد. همچنین در زمان برآورد قیمت سیستم X4 POSEIDON، عواملی مانند پیکربندی، لوازم جانبی، آموزش، نصب و خدمات پس از فروش می توانند در هزینه نهایی موثر باشند. بنابراین یک قیمت ثابت و عمومی نمی تواند برای همه پیکربندی ها معیار مناسبی باشد.
در پروژه های پژوهشی، رایان الکترون می تواند اطلاعات مربوط به مدل و پیکربندی مورد نیاز را برای بررسی اولیه در اختیار کاربر قرار دهد.
| نیاز آزمایشگاه | اولویت پیشنهادی در پیکربندی | دلیل انتخاب |
|---|---|---|
| تصویربرداری سریع و نمونه های متنوع | Flat Panel و هندسه با میدان دید مناسب | افزایش سرعت و پوشش نمونه |
| مشاهده جزئیات ریز | sCMOS و منبع با نقطه کانونی کوچک | تمرکز بر وضوح بالاتر |
| نمونه های با ابعاد متفاوت | GEM Plus و هندسه قابل تنظیم | تعادل میان میدان دید و بزرگنمایی |
| کار چندکاربره | پیکربندی ماژولار و نرم افزار کامل | امکان تطبیق سیستم با پروژه های مختلف |
پیش از استعلام قیمت پراش XRD لایه نازک X4 POSEIDON چه چیزهایی باید مشخص شود؟
برای انتخاب X4 POSEIDON، ابتدا باید نوع نمونه، ابعاد، جنس، ضخامت، ساختار داخلی مورد انتظار و سطح جزئیاتی که باید مشاهده شود مشخص گردد. سپس می توان درباره منبع پرتو، آشکارساز، هندسه تصویربرداری، مرحله چرخش، نرم افزار و تجهیزات تکمیلی تصمیم گرفت. این روند باعث می شود قیمت X4 POSEIDON بر اساس یک پیکربندی واقعی و متناسب با پروژه بررسی شود، نه بر اساس یک مشخصات عمومی که ممکن است با نیاز آزمایشگاه تطابق نداشته باشد.
اگر هدف اصلی کاربر تحلیل لایه های نازک، تعیین پارامترهای شبکه بلوری، بررسی rocking curve، Reciprocal Space Mapping، XRR یا سایر روش های اختصاصی HRXRD باشد، باید تجهیزات XRD تخصصی برای این کاربردها نیز در فرآیند انتخاب بررسی شوند. Bruker برای تحلیل لایه های نازک، روش هایی مانند GID، XRR، HRXRD، RSM و IP-GID را در راهکارهای XRD خود مطرح کرده است. بنابراین عبارت «پراش XRD لایه نازک و HRXRD» در نام صفحه نباید باعث شود قابلیت های X4 POSEIDON با یک پراش سنج اختصاصی لایه نازک یکسان تلقی شود.
معرفی تخصصی X4 POSEIDON : دستگاه پراش XRD لایه نازک X4 POSEIDON، یک سامانه پیشرفته پراش پرتو ایکس برای بررسی ساختار بلوری و آنالیز لایه های نازک است که با بهره گیری از هندسه های اندازه گیری دقیق و قابلیت های تخصصی پراش، امکان مطالعه ویژگی های ساختاری مواد و فیلم های نازک را فراهم می کند. این سیستم برای کاربردهای تحقیقاتی در حوزه هایی مانند علم مواد، نیمه هادی ها، پوشش های نازک، مواد پیشرفته و پژوهش های مرتبط با ساختار بلوری مورد استفاده قرار می گیرد و می تواند برای ارزیابی پارامترهای بلوری، جهت گیری کریستالی و رفتار پراشی نمونه ها به کار گرفته شود.
در نتیجه، خرید X4 POSEIDON زمانی معنا پیدا می کند که نیاز اصلی آزمایشگاه تصویربرداری سه بعدی و تحلیل غیرمخرب ساختار داخلی باشد. اگر نیاز اصلی تعیین ساختار بلوری و مشخصه های پراش لایه نازک است، مقایسه باید با تجهیزات تخصصی XRD و HRXRD انجام شود. همین تفکیک می تواند از انتخاب نادرست تجهیز و صرف هزینه برای قابلیت هایی که در پروژه مورد استفاده قرار نمی گیرند جلوگیری کند.
رایان الکترون خدمات مرتبط با تامین و پشتیبانی تجهیزات تحلیلی را با تمرکز بر نیازهای تخصصی کاربران دنبال می کند.
برای بررسی کاربرد، پیکربندی و دریافت اطلاعات تجاری متناسب با پروژه، مشخصات نمونه و هدف اندازه گیری را ارسال کنید.
استعلام مشخصات و قیمت پراش XRD لایه نازک X4 POSEIDONپرسش های متداول درباره X4 POSEIDON
X4 POSEIDON دقیقا چه نوع دستگاهی است؟
X4 POSEIDON یک سیستم Micro-CT و میکروسکوپ سه بعدی پرتو ایکس رومیزی است که برای تصویربرداری غیرمخرب و تحلیل سه بعدی ساختار داخلی نمونه ها طراحی شده است.
آیا X4 POSEIDON یک دستگاه XRD یا HRXRD معمولی است؟
خیر. X4 POSEIDON از نظر فناوری در گروه 3D X-ray Microscopy و Micro-CT قرار می گیرد. برای تحلیل تخصصی پراش، HRXRD، XRR یا RSM باید تجهیزات اختصاصی XRD متناسب با کاربرد بررسی شوند.
حداکثر اندازه نمونه در X4 POSEIDON چقدر است؟
طبق مشخصات اعلام شده توسط Bruker، محفظه نمونه می تواند نمونه هایی تا حدود 110 میلی متر قطر و تا 300 میلی متر ارتفاع را پشتیبانی کند.
چه آشکارسازهایی برای X4 POSEIDON ارائه می شوند؟
پیکربندی رسمی شامل آشکارساز 16 MP sCMOS با آرایه 4096 × 4096 و آشکارساز 7 MP Flat Panel با آرایه 2800 × 2400 است و امکان پیکربندی دو آشکارساز نیز وجود دارد.
منبع پرتو X4 POSEIDON چه مشخصاتی دارد؟
این سیستم می تواند با منبع بازتابی تا 100 kV و 20 W یا منبع عبوری تا 110 kV و 16 W پیکربندی شود. منبع عبوری برای تصویربرداری با نقطه کانونی کوچک و وضوح بالا کاربرد دارد.
آیا X4 POSEIDON برای بررسی تخلخل مناسب است؟
بله. تصویربرداری سه بعدی و بازسازی حجمی این سامانه می تواند برای مشاهده و تحلیل ساختارهای متخلخل، حفره ها و برخی ویژگی های داخلی مواد مورد استفاده قرار گیرد.
آیا تصویربرداری با X4 POSEIDON نمونه را تخریب می کند؟
خیر، یکی از مزیت های اصلی Micro-CT و تصویربرداری سه بعدی پرتو ایکس، امکان مشاهده ساختار داخلی بدون برش و تخریب فیزیکی نمونه است.
چه نرم افزاری برای تحلیل داده های X4 POSEIDON استفاده می شود؟
Bruker پلتفرم 3D.SUITE را برای اندازه گیری، پردازش و تحلیل داده های سه بعدی معرفی کرده است و نرم افزار و قابلیت های مورد نیاز می توانند بر اساس پیکربندی انتخاب شوند.
قیمت X4 POSEIDON به چه عواملی وابسته است؟
قیمت به پیکربندی انتخاب شده، نوع منبع، آشکارساز، هندسه تصویربرداری، تجهیزات جانبی، نرم افزار، مراحل نصب، آموزش و خدمات مورد نیاز بستگی دارد. به همین دلیل قیمت باید بر اساس نیاز واقعی پروژه استعلام شود.
برای انتخاب X4 POSEIDON چه اطلاعاتی باید ارائه شود؟
نوع نمونه، ابعاد و جنس آن، هدف تصویربرداری، سطح جزئیات مورد انتظار، سرعت اندازه گیری، نیاز به تحلیل کمی و نوع خروجی مورد نیاز از مهم ترین اطلاعات برای تعیین پیکربندی مناسب هستند.
