پراش XRD پودری D8 ADVANCE ECO

پراش اشعه ایکس پودری XRD یکی از روش های مهم برای شناسایی فازهای بلوری، بررسی ساختار مواد و ارزیابی ویژگی های ریزساختاری نمونه های جامد است و دستگاه D8 ADVANCE ECO از برند BRUKER برای انجام مجموعه گسترده ای از آزمون های XRD و پراکندگی اشعه ایکس طراحی شده است. این سیستم در آزمایشگاه های تحقیقاتی، دانشگاهی، کنترل کیفیت و صنایع مواد برای بررسی نمونه های پودری و سایر نمونه های قابل اندازه گیری مورد استفاده قرار می گیرد. طراحی ECO در این مدل با منبع پرقدرت 1 کیلووات و عدم نیاز به خنک کاری خارجی، زیرساخت مورد نیاز برای نصب و بهره برداری را ساده تر کرده است.

در فرآیند انتخاب تجهیزات آزمایشگاهی، خرید دستگاه XRD باید بر اساس نوع نمونه، روش آنالیز، محدوده کاربرد، نوع آشکارساز، پیکربندی اپتیکی و نیازهای آینده آزمایشگاه انجام شود. D8 ADVANCE ECO به دلیل سازگاری با خانواده D8 ADVANCE و قابلیت توسعه برای کاربردهای مختلف، می تواند در پروژه هایی که از شناسایی فاز تا تحلیل ریزساختار، تنش پسماند و بافت کریستالی را شامل می شوند مورد توجه قرار گیرد.

در زمینه فروش دستگاه های آنالیز اشعه ایکس، تنها معرفی مدل کافی نیست و انتخاب پیکربندی مناسب اهمیت زیادی دارد. مشخصات فنی سیستم، منبع اشعه ایکس، هندسه اندازه گیری، آشکارساز، نگهدارنده نمونه و نرم افزار تحلیل داده باید متناسب با روش آزمایش انتخاب شوند تا خروجی حاصل از اندازه گیری برای نیاز واقعی آزمایشگاه قابل استفاده باشد.

قیمت دستگاه XRD به صورت یک عدد ثابت قابل تعیین نیست؛ زیرا نوع پیکربندی، آشکارساز، اپتیک، تجهیزات جانبی، مراحل نصب و راه اندازی و امکانات نرم افزاری می توانند بر هزینه نهایی اثرگذار باشند. به همین دلیل، مقایسه تجهیزات بر اساس کاربرد و پیکربندی واقعی، اطلاعات دقیق تری نسبت به مقایسه صرفا بر اساس نام مدل در اختیار خریدار قرار می دهد.

ساختار عملکرد D8 ADVANCE ECO در آنالیز مواد بلوری

پراش پرتو ایکس بر پایه برهم کنش پرتو X با صفحات اتمی موجود در ساختار بلوری ماده انجام می شود. هنگامی که شرایط هندسی مناسب میان پرتو تابشی، صفحات بلوری و آشکارساز برقرار شود، شدت پراش در زوایای مشخص ثبت می شود. الگوی به دست آمده می تواند اطلاعاتی درباره فازهای موجود، ساختار بلوری و برخی ویژگی های ریزساختاری نمونه ارائه دهد. در آنالیز پودری، پراکندگی جهت گیری دانه ها باعث ایجاد الگویی می شود که برای شناسایی و بررسی فازهای مختلف قابل تحلیل است.

از شناسایی فاز تا بررسی ریزساختار

D8 ADVANCE ECO برای مجموعه ای از کاربردهای پراش و پراکندگی اشعه ایکس طراحی شده است. شناسایی کیفی فازها، آنالیز کمی فازهای موجود در مخلوط، تعیین ساختار و اصلاح ساختار بلوری، بررسی اندازه کریستالیت، ریزکرنش و نظم ساختاری از جمله کاربردهایی هستند که می توانند با توجه به پیکربندی دستگاه و نرم افزار تحلیل مورد استفاده قرار گیرند.

• شناسایی فازهای بلوری: الگوی پراش نمونه با داده های مرجع مقایسه می شود تا فازهای بلوری موجود در ماده شناسایی شوند و امکان بررسی ترکیبات چندفازی فراهم شود.
• آنالیز کمی فازها: در نمونه های چندفازی می توان با روش های تحلیلی مناسب، سهم نسبی فازهای مختلف را بررسی کرد و تغییرات ترکیبی نمونه را ارزیابی نمود.
• بررسی ریزساختار: پهنا و شکل پیک های پراش می تواند برای مطالعه اندازه کریستالیت، ریزکرنش و برخی ویژگی های ساختاری مواد مورد استفاده قرار گیرد.
• مطالعه ساختار بلوری: داده های XRD می توانند برای تعیین و اصلاح ساختار بلوری و استخراج اطلاعات ساختاری مواد مختلف مورد استفاده قرار گیرند.

چه نمونه هایی را می توان با XRD پودری بررسی کرد؟

انعطاف پذیری روش XRD باعث شده است این تکنیک در حوزه های متنوعی مانند مواد معدنی، سرامیک، سیمان، فلزات، آلیاژها، مواد دارویی، مواد شیمیایی، کاتالیست ها، مواد باتری، پلیمرهای دارای بخش های بلوری و مواد پیشرفته مورد استفاده قرار گیرد. نوع آماده سازی نمونه و روش اندازه گیری باید متناسب با ماهیت ماده انتخاب شود تا اثر عواملی مانند جهت گیری ترجیحی، اندازه ذرات، ناهمگنی نمونه و زمینه آمورف بر نتیجه کاهش یابد.

ویژگی های فنی و مزیت های طراحی در D8 ADVANCE ECO

D8 ADVANCE ECO بر پایه پلتفرم D8 طراحی شده و به عنوان یکی از اعضای خانواده D8 ADVANCE، دامنه گسترده ای از کاربردهای XRD و پراکندگی اشعه ایکس را پوشش می دهد. طبق اطلاعات سازنده، این مدل از منبع اشعه ایکس با توان 1 کیلووات استفاده می کند و برای عملکرد خود به سیستم خنک کننده آب خارجی نیاز ندارد. این ویژگی می تواند در طراحی فضای آزمایشگاه و کاهش نیاز به تجهیزات جانبی اثرگذار باشد.

چرا طراحی ECO برای آزمایشگاه اهمیت دارد؟

در تجهیزات آنالیز پیشرفته، هزینه مالکیت تنها به قیمت اولیه دستگاه محدود نمی شود و مصرف انرژی، نیازهای زیرساختی، تعمیر و نگهداری، تجهیزات جانبی و زمان آماده سازی نیز اهمیت دارند. طراحی D8 ADVANCE ECO با هدف کاهش مصرف منابع و ساده سازی زیرساخت انجام شده است و استفاده از برق تک فاز و حذف نیاز به خنک کننده خارجی، نصب آن را برای محیط هایی که محدودیت زیرساختی دارند ساده تر می کند.

• منبع اشعه ایکس 1 کیلووات: منبع پرتوان برای دستیابی به بازده مناسب در اندازه گیری های XRD و پشتیبانی از کاربردهای متنوع پراش و پراکندگی طراحی شده است.
• عدم نیاز به خنک کننده آب خارجی: طراحی داخلی سیستم نیاز به چیلر یا اتصال خارجی آب را حذف می کند و الزامات زیرساختی آزمایشگاه را کاهش می دهد.
• پلتفرم قابل توسعه: سازگاری با خانواده D8 ADVANCE امکان توسعه سیستم برای کاربردهای جدید را فراهم می کند و از محدود شدن دستگاه به یک روش تحلیلی جلوگیری می نماید.
• نرم افزارهای تحلیل داده: مجموعه نرم افزاری DIFFRAC.SUITE برای کنترل، توسعه روش و تحلیل داده های XRD به کار می رود و بسته به کاربرد می توان از ابزارهای تخصصی مانند TOPAS و DQUANT نیز استفاده کرد.
• پشتیبانی از شرایط مختلف اندازه گیری: این خانواده برای کاربردهای محیطی و غیرمحیطی طراحی شده و می تواند با تجهیزات و مراحل مناسب برای روش های تخصصی تر توسعه پیدا کند.

در انتخاب تجهیزات پراش اشعه ایکس XRD، توجه به نوع آشکارساز و اپتیک به اندازه توان منبع اهمیت دارد. برای نمونه، پروژه ای که هدف آن شناسایی سریع فازها است ممکن است به پیکربندی متفاوتی نسبت به پروژه ای که بر تحلیل ریزساختار، تنش پسماند یا اندازه گیری های با وضوح بالاتر تمرکز دارد نیاز داشته باشد. بنابراین فروش دستگاه باید بر مبنای نیاز تحلیلی و پیکربندی واقعی انجام شود و صرفا نام مدل معیار انتخاب نباشد.

نقش نرم افزار در تبدیل الگوی پراش به نتیجه تحلیلی

داده خام XRD زمانی ارزش واقعی پیدا می کند که بتوان الگوی ثبت شده را به اطلاعات ساختاری قابل تفسیر تبدیل کرد. نرم افزارهای خانواده DIFFRAC.SUITE برای کنترل دستگاه، توسعه روش، مشاهده داده و تحلیل نتایج طراحی شده اند. در کاربردهای تخصصی تر، ابزارهایی مانند TOPAS برای برازش و تحلیل پیشرفته داده ها و DQUANT برای روش های کمی می توانند در کنار سخت افزار مورد استفاده قرار گیرند.

برای خرید پراش اشعه ایکس پودری XRD بهتر است نرم افزار و روش تحلیل مورد نیاز نیز همزمان با سخت افزار بررسی شود؛ زیرا ممکن است یک آزمایشگاه علاوه بر شناسایی فاز به تحلیل کمی، ریتولد، بررسی ریزساختار یا تعیین ساختار نیز نیاز داشته باشد. در چنین شرایطی انتخاب یک پیکربندی متناسب با مسیر توسعه آزمایشگاه، از تعویض زودهنگام تجهیزات جلوگیری می کند.

راهنمای انتخاب، قیمت گذاری و بهره برداری از دستگاه XRD

قیمت پراش اشعه ایکس XRD تحت تاثیر مجموعه ای از عوامل فنی تعیین می شود و نمی توان آن را تنها با توجه به نام D8 ADVANCE ECO مشخص کرد. منبع اشعه ایکس، نوع آشکارساز، اپتیک های اولیه و ثانویه، گونیومتر، نگهدارنده نمونه، تجهیزات کنترل دما یا محیط، نرم افزارهای تخصصی و خدمات نصب و آموزش می توانند در پیکربندی نهایی موثر باشند. بنابراین برای برآورد دقیق، ابتدا باید روش های تحلیلی مورد نیاز و مشخصات نمونه مشخص شود.

پیش از سفارش D8 ADVANCE ECO چه مواردی باید بررسی شود؟

• ماهیت نمونه: مشخص کنید نمونه پودری، جامد، چندفازی، بلوری، آمورف یا ترکیبی است و چه میزان آماده سازی برای رسیدن به نتیجه پایدار نیاز دارد.
• هدف آنالیز: بین شناسایی فاز، آنالیز کمی، تعیین ساختار، بررسی ریزساختار، تنش پسماند، بافت و روش های پراکندگی تمایز ایجاد کنید.

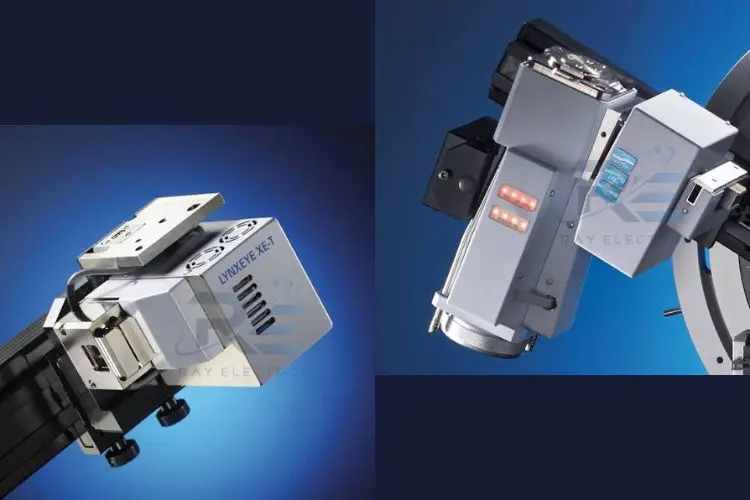

• نوع آشکارساز: انتخاب آشکارساز باید بر اساس سرعت اندازه گیری، وضوح مورد نیاز، نوع داده و روش آزمایش انجام شود.
• هندسه و اپتیک: مسیر پرتو و اجزای اپتیکی باید با روش اندازه گیری و ویژگی های نمونه هماهنگ باشند تا کیفیت داده کاهش پیدا نکند.
• نرم افزار تحلیل: نیاز به شناسایی فاز، آنالیز کمی، ریتولد، تحلیل ریزساختار یا سایر روش های تخصصی باید قبل از نهایی شدن پیکربندی مشخص شود.
• امکانات توسعه: اگر برنامه آزمایشگاه در آینده به سمت روش هایی مانند GID، XRR، PDF یا SAXS می رود، قابلیت توسعه دستگاه باید از ابتدا بررسی شود.

در زمان استعلام قیمت، ارائه اطلاعاتی مانند نوع نمونه، تعداد آزمون های روزانه، روش های مورد نیاز و سطح تحلیل مورد انتظار باعث می شود پیشنهاد فنی با نیاز واقعی آزمایشگاه هماهنگ شود. این رویکرد برای مجموعه هایی که به دنبال خرید دستگاه پراش اشعه ایکس XRD هستند اهمیت زیادی دارد، زیرا یک پیکربندی اقتصادی برای یک آزمایشگاه روتین ممکن است برای یک مرکز تحقیقاتی با نیازهای پیشرفته کافی نباشد.

نگهداری، کالیبراسیون و افزایش پایداری نتایج

پایداری نتایج XRD فقط به کیفیت سخت افزار وابسته نیست. آماده سازی صحیح نمونه، تنظیم هندسه، کنترل شرایط اندازه گیری، استفاده از مواد مرجع، بررسی وضعیت منبع و آشکارساز و اجرای برنامه منظم سرویس می تواند بر تکرارپذیری نتایج اثرگذار باشد. در آزمایشگاه هایی که داده های کمی یا قابل استناد تولید می کنند، ثبت روش های کاری و کنترل منظم عملکرد دستگاه اهمیت بیشتری پیدا می کند.

برای رایان الکترون ارائه تجهیزات آنالیز دستگاهی آزمایشگاهی زمانی ارزش بیشتری دارد که انتخاب دستگاه با مشاوره فنی و شناخت روش آزمون همراه باشد. در فرآیند فروش D8 ADVANCE ECO نیز بررسی نوع نمونه، روش اندازه گیری و نیاز نرم افزاری می تواند به انتخاب پیکربندی مناسب کمک کند.

همچنین رایان الکترون می تواند در بررسی نیازهای فنی مرتبط با تجهیزات آنالیز اشعه ایکس، انتخاب مدل و تطبیق امکانات دستگاه با کاربرد آزمایشگاه نقش داشته باشد. این موضوع به ویژه زمانی اهمیت دارد که دستگاه برای کنترل کیفیت صنعتی یا پروژه های تحقیق و توسعه استفاده شود.

در فرآیند قیمت گذاری تجهیزات XRD، هزینه های مربوط به نصب، آموزش، راه اندازی، تجهیزات جانبی و خدمات پس از فروش نیز باید در کنار قیمت اولیه دیده شوند. چنین رویکردی تصویر واقعی تری از هزینه مالکیت دستگاه ایجاد می کند و به آزمایشگاه کمک می کند انتخاب خود را بر مبنای عملکرد مورد نیاز و چرخه استفاده بلندمدت انجام دهد.

برای مجموعه هایی که در حوزه آنالیز مواد، کنترل کیفیت و تحقیق و توسعه فعالیت می کنند، رایان الکترون می تواند در کنار معرفی دستگاه، تفاوت میان پیکربندی های مختلف XRD و کاربرد هر یک را نیز بررسی کند. در نتیجه تصمیم برای خرید دستگاه به جای تمرکز صرف بر مشخصات ظاهری، بر اساس نیاز واقعی آزمایش و مسیر توسعه تجهیزات آزمایشگاهی انجام می شود.

دستگاه D8 ADVANCE ECO برای آزمایشگاه هایی که به یک پلتفرم XRD حرفه ای با زیرساخت ساده تر، مصرف منابع پایین تر و قابلیت توسعه برای کاربردهای متنوع نیاز دارند، در خانواده D8 ADVANCE قرار می گیرد. انتخاب نهایی این دستگاه باید بر اساس ماهیت نمونه، روش های تحلیلی، سطح دقت مورد انتظار، نوع آشکارساز و امکانات نرم افزاری انجام شود. در چنین شرایطی، قیمت دستگاه پراش اشعه ایکس XRDرومیزی  تنها یکی از عوامل تصمیم گیری است و کیفیت داده، قابلیت توسعه، نگهداری و تناسب پیکربندی با نیاز واقعی آزمایشگاه نیز باید همزمان مورد توجه قرار گیرد.
