| پراش XRD سه بعدی SKYSCAN 1273 | |
|---|---|
| نام دستگاه | پراش XRD سه بعدی لایه نازک |
| مدل | SKYSCAN 1273 |
| برند | BRUKER |
| کشور سازنده | آمریکا |
| نوع کاربرد | میکروتوموگرافی سه بعدی پرتو ایکس مواد |

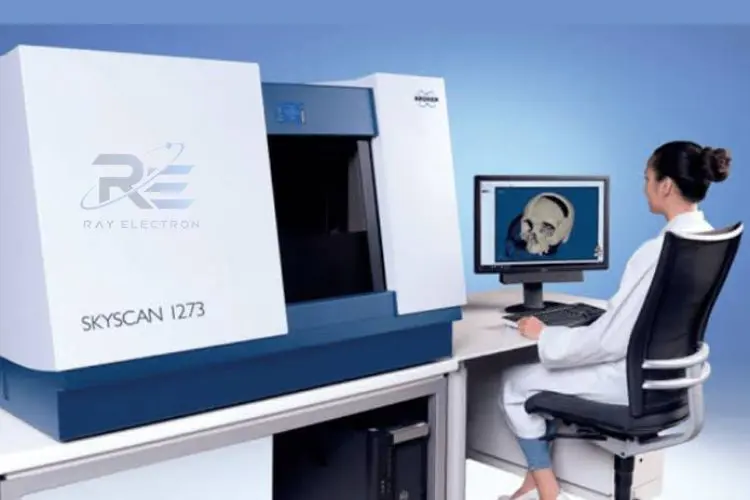

پراش XRD سه بعدی SKYSCAN 1273 یک سیستم پیشرفته تصویربرداری سه بعدی پرتو ایکس است که با تکیه بر فناوری Micro-CT امکان بررسی ساختار داخلی نمونه ها را بدون نیاز به تخریب فراهم می کند. این مدل در خانواده میکروسکوپ های سه بعدی پرتو ایکس Bruker قرار دارد و برای مشاهده حجمی، بازسازی سه بعدی و تحلیل ویژگی های داخلی مواد و قطعات توسعه یافته است. خرید پراش XRD سه بعدی برای آزمایشگاه هایی که به تصویربرداری غیر مخرب، تحلیل تخلخل، شناسایی عیوب داخلی و بررسی ساختار پیچیده مواد نیاز دارند، می تواند بخشی از یک راهکار جامع X-ray Microscopy باشد. فروش SKYSCAN 1273 نیز باید بر اساس ابعاد نمونه، نوع ماده، رزولوشن مورد نیاز و نوع تحلیل مورد انتظار انجام شود. قیمت این دستگاه به پیکربندی، تجهیزات جانبی، نرم افزار و خدمات مرتبط با تامین وابسته است.
SKYSCAN 1273 در سال 2019 توسط Bruker به عنوان یک میکروسکوپ سه بعدی پرتو ایکس رومیزی مبتنی بر فناوری Micro-CT معرفی شد و هدف اصلی آن ارائه تصویربرداری سه بعدی غیر مخرب از ساختار داخلی نمونه های بزرگ بود. خرید این سیستم زمانی اهمیت بیشتری پیدا می کند که بررسی مستقیم داخل قطعه با روش های متداول امکان پذیر نباشد یا برش نمونه باعث از بین رفتن اطلاعات ساختاری شود. فروش این مدل برای کاربردهای تحقیقاتی و صنعتی مختلف از جمله مواد مهندسی، زمین شناسی، تولید افزایشی، قطعات پزشکی، تجهیزات الکترونیکی و نمونه های متخلخل مطرح است. قیمت SKYSCAN 1273 نیز نمی تواند بدون تعیین پیکربندی و شرایط پروژه به صورت یک رقم ثابت بیان شود.
این سیستم از منبع پرتو ایکس با محدوده 40 تا 130 کیلوولت و توان 39 وات و آشکارساز تخت CMOS با وضوح 6 مگاپیکسل استفاده می کند. خرید پراش XRD سه بعدی در این کاربرد باید با توجه به تفاوت میان تصویربرداری سه بعدی X-ray و دستگاه های پراش سنجی کلاسیک انجام شود، زیرا SKYSCAN 1273 تمرکز خود را بر بازسازی حجمی و تحلیل ساختار داخلی قرار داده است. فروش این تجهیزات معمولا همراه با بررسی نرم افزار بازسازی، تحلیل تصویر و نیازهای آماده سازی نمونه انجام می شود. قیمت نهایی دستگاه نیز با توجه به تجهیزات مورد نیاز، امکانات In-situ، نرم افزار و خدمات نصب و آموزش تعیین خواهد شد.
جایگاه SKYSCAN 1273 در تصویربرداری سه بعدی پرتو ایکس
SKYSCAN 1273 برای تصویربرداری سه بعدی از ساختار داخلی مواد و قطعات طراحی شده است. در این روش، نمونه در زوایای مختلف در معرض پرتو ایکس قرار می گیرد و تصاویر دوبعدی به دست آمده پس از پردازش به یک حجم سه بعدی تبدیل می شوند. نتیجه، امکان مشاهده بخش هایی از نمونه است که از بیرون قابل مشاهده نیستند. این ویژگی در کنترل کیفیت، پژوهش مواد، بررسی قطعات تولید افزایشی و مطالعه نمونه های زمین شناسی اهمیت زیادی دارد. نیاز به ذکر است که قیمت پراش XRD سه بعدی SKYSCAN 1273 تحت تأثیر تکنولوژی به کار رفته و نوع فناوری آن تعیین می گردد.
تفاوت تصویربرداری سه بعدی X-ray با XRD معمولی
در یک سیستم پراش پرتو ایکس کلاسیک، الگوی پراش برای بررسی ویژگی های بلوری و فازی ماده اهمیت اصلی دارد، در حالی که SKYSCAN 1273 از فناوری Micro-CT برای تصویربرداری و بازسازی ساختار داخلی استفاده می کند. بنابراین عبارت پراش XRD سه بعدی در عنوان تجاری این صفحه باید در متن تخصصی با مفاهیمی مانند تصویربرداری سه بعدی پرتو ایکس، میکروتوموگرافی X-ray و X-ray Microscopy تکمیل شود تا هم هدف جستجوی کاربر پوشش داده شود و هم ماهیت واقعی فناوری دستگاه به شکل دقیق توضیح داده شود.
| مشخصات کلیدی سامانه تصویربرداری سه بعدی SKYSCAN 1273 | ||
|---|---|---|
| بخش دستگاه | مشخصات | کاربرد در تحلیل |
| منبع پرتو ایکس | 40 تا 130 kV و 39 W | تصویربرداری از طیف متنوعی از نمونه ها |
| آشکارساز | CMOS تخت 6 مگاپیکسلی | ثبت تصاویر با میدان دید وسیع |
| فناوری تصویربرداری | Micro-CT و 3D X-ray Microscopy | بازسازی ساختار داخلی به صورت سه بعدی |
| اندازه نمونه | تا 300 میلی متر قطر و 500 میلی متر طول قابل پذیرش | بررسی نمونه ها و قطعات بزرگ |
| رزولوشن وکسل | کمتر از 3 میکرومتر در شرایط اعلام شده | مشاهده جزئیات ریز ساختار |
| پردازش داده | بازسازی GPU و نرم افزارهای 3D.SUITE | بازسازی، تحلیل و نمایش داده های حجمی |
برای بررسی مناسب بودن SKYSCAN 1273 برای نمونه های آزمایشگاهی و پروژه های تصویربرداری سه بعدی، نوع نمونه و هدف آنالیز خود را مطرح کنید.
مشاوره انتخاب سیستم X-rayچه اطلاعاتی از ساختار داخلی مواد با Micro-CT به دست می آید؟
مهم ترین مزیت SKYSCAN 1273 امکان مشاهده ساختار داخلی نمونه در سه بعد است. این قابلیت به پژوهشگر اجازه می دهد علاوه بر مشاهده تصویر مقطعی، ارتباط فضایی میان حفرات، ترک ها، ذرات، لایه ها و اجزای داخلی را بررسی کند. چنین داده ای برای تحلیل مورفولوژی، اندازه گیری تخلخل، بررسی عیوب تولید و ارزیابی هندسه داخلی قطعات ارزشمند است. Bruker نیز کاربردهایی مانند تولید افزایشی، تجهیزات پزشکی، بسته بندی دارویی، زمین شناسی و کنترل کیفیت را برای این سیستم معرفی کرده است. محیط های آزمایشگاهی پیشرفته متناسب با نوع کاربردی که دارند، مستلزم خرید پراش XRD سه بعدی SKYSCAN 1273 هستند.
تحلیل تخلخل و شبکه های منفذی
در مواد متخلخل، تصویربرداری سه بعدی امکان بررسی ساختار حفرات و ارتباط آنها با یکدیگر را فراهم می کند. پارامترهایی مانند اندازه حفره، توزیع حفرات، تخلخل باز و بسته و اتصال شبکه منفذی می توانند در تحلیل ساختاری مورد توجه قرار گیرند. این قابلیت در مطالعات سنگ، مواد سرامیکی، فوم ها، کامپوزیت ها و دیگر مواد دارای ساختار متخلخل کاربرد دارد.
بررسی عیوب داخلی قطعات
یکی از کاربردهای مهم X-ray Microscopy، شناسایی عیوبی است که با مشاهده سطح خارجی قابل تشخیص نیستند. حفره، ترک، تخلخل ناشی از فرایند تولید، پودر محبوس و برخی ناپیوستگی های داخلی را می توان با تصویربرداری سه بعدی مورد بررسی قرار داد. در تولید افزایشی نیز امکان مقایسه هندسه واقعی قطعه با مدل CAD، بررسی ساختار داخلی و ارزیابی قطعات چندماده ای از کاربردهای مهم این فناوری محسوب می شود.
رایان الکترون در زمینه تامین تجهیزات تخصصی آنالیز مواد و دستگاه های آزمایشگاهی فعالیت می کند.
| کاربردهای تخصصی تصویربرداری سه بعدی پرتو ایکس | |||
|---|---|---|---|
| حوزه | هدف بررسی | پارامتر قابل مطالعه | مزیت تصویربرداری |
| مواد متخلخل | بررسی شبکه حفرات | تخلخل و اتصال حفرات | تحلیل حجمی بدون برش نمونه |
| تولید افزایشی | کنترل قطعات چاپ سه بعدی | عیوب، حفره و ابعاد داخلی | کنترل غیر مخرب قطعه |
| زمین شناسی | مطالعه سنگ و مغزه | ساختار منفذی و توزیع فازها | بازسازی سه بعدی ساختار |
| تجهیزات پزشکی | کنترل ساختار داخلی | یکپارچگی و ابعاد اجزا | حفظ نمونه و امکان بررسی مونتاژ |
| باتری و انرژی | مطالعه اجزای داخلی | ساختار الکترود و عیوب | مشاهده حجمی اجزای پنهان |
رایان الکترون در فرآیند انتخاب تجهیزات، مشخصات فنی و نوع کاربرد را در کنار نیاز واقعی آزمایشگاه بررسی می کند.
رزولوشن، ظرفیت نمونه و نرم افزار؛ معیارهای اصلی انتخاب دستگاه
انتخاب یک سیستم تصویربرداری سه بعدی پرتو ایکس باید بر اساس ویژگی نمونه انجام شود. اندازه قطعه، چگالی ماده، ضخامت مسیر پرتو، کوچک ترین جزئیات مورد نظر، سرعت تصویربرداری و نوع تحلیل نهایی همگی بر نتیجه آزمایش تاثیر دارند. SKYSCAN 1273 با محفظه بزرگ نمونه و آشکارساز تخت 6 مگاپیکسلی برای بررسی نمونه های بزرگ در قالب یک سیستم رومیزی طراحی شده است و Bruker برای آن ظرفیت پذیرش نمونه تا 500 میلی متر طول و 300 میلی متر قطر را اعلام کرده است.
رزولوشن چگونه بر کیفیت تحلیل تاثیر می گذارد؟
رزولوشن مورد نیاز باید با کوچک ترین ساختار مورد مطالعه متناسب باشد. در SKYSCAN 1273 اندازه وکسل کمتر از 3 میکرومتر و رزولوشن فضایی کمتر از 6 میکرومتر در مشخصات رسمی اعلام شده است. با این حال، مقدار واقعی قابل دستیابی به هندسه تصویربرداری، اندازه نمونه، جنس ماده، شرایط اسکن و تنظیمات انتخاب شده وابسته است و نباید یک مقدار ثابت را برای تمام نمونه ها در نظر گرفت. گسترش فروش پراش XRD سه بعدی SKYSCAN 1273 به دلیل برخورداری این دستگاه به فناوری پیشرفته می شود.
چرا نرم افزار بخشی از انتخاب دستگاه پراش XRD سه بعدی SKYSCAN 1273 محسوب می شود؟
داده های خام Micro-CT بدون بازسازی و تحلیل نرم افزاری ارزش محدودی دارند. SKYSCAN 1273 از نرم افزارهایی مانند NRecon برای بازسازی تصاویر دوبعدی به حجم سه بعدی، DataViewer برای مشاهده مقاطع، CTAN برای تحلیل تصویر، CTVOX برای نمایش حجمی و CTVOL برای کار با مدل های سطحی استفاده می کند. مجموعه 3D.SUITE نیز بازسازی شتاب گرفته با GPU، تحلیل مورفولوژیک دو بعدی و سه بعدی و نمایش سطح و حجم را پوشش می دهد.
- ابعاد نمونه: اندازه واقعی قطعات و نمونه ها باید با ظرفیت محفظه و میدان دید دستگاه مطابقت داشته باشد.
- جنس و چگالی: ترکیب و ضخامت ماده بر عبور پرتو ایکس و کیفیت تصویر اثر می گذارد.
- جزئیات هدف: کوچک ترین ساختاری که باید دیده یا اندازه گیری شود، مبنای تعیین رزولوشن مناسب است.
- نوع خروجی: باید مشخص شود هدف فقط مشاهده سه بعدی است یا تحلیل کمی تخلخل، ابعاد و مورفولوژی نیز مورد نیاز است.
- نرم افزار: قابلیت بازسازی، سگمنت بندی، اندازه گیری و نمایش داده باید با نیاز پژوهش یا کنترل کیفیت هماهنگ باشد.
در پروژه های پژوهشی، رایان الکترون می تواند اطلاعات مربوط به مدل و پیکربندی مورد نیاز را برای بررسی اولیه در اختیار کاربر قرار دهد.
قیمت و مسیر تامین SKYSCAN 1273 برای آزمایشگاه های تخصصی
تعیین قیمت پراش XRD سه بعدی SKYSCAN 1273 بدون مشخص شدن پیکربندی فنی، کاربرد و تجهیزات مورد نیاز امکان پذیر نیست. منبع پرتو ایکس، آشکارساز، تجهیزات نگهدارنده نمونه، تجهیزات آزمون In-situ، نرم افزارهای تحلیلی، نصب، آموزش و خدمات پس از فروش می توانند در هزینه نهایی موثر باشند. بنابراین استعلام قیمت باید همراه با شرح دقیق نمونه ها و اهداف آزمایشگاهی انجام شود تا پیکربندی پیشنهادی با نیاز واقعی مجموعه هماهنگ باشد.
امکانات In-situ برای مطالعات پیشرفته
SKYSCAN 1273 می تواند با برخی تجهیزات جانبی برای انجام آزمایش های In-situ مورد استفاده قرار گیرد. Bruker برای این خانواده تجهیزاتی برای آزمون فشار و کشش و همچنین کنترل دما معرفی کرده است. این قابلیت اجازه می دهد تغییرات ساختار داخلی نمونه در شرایط کنترل شده مورد مطالعه قرار گیرد و در پژوهش های مواد، مکانیک و بررسی رفتار ساختاری اهمیت داشته باشد.
نگهداری، نصب و آماده سازی برای کار مداوم

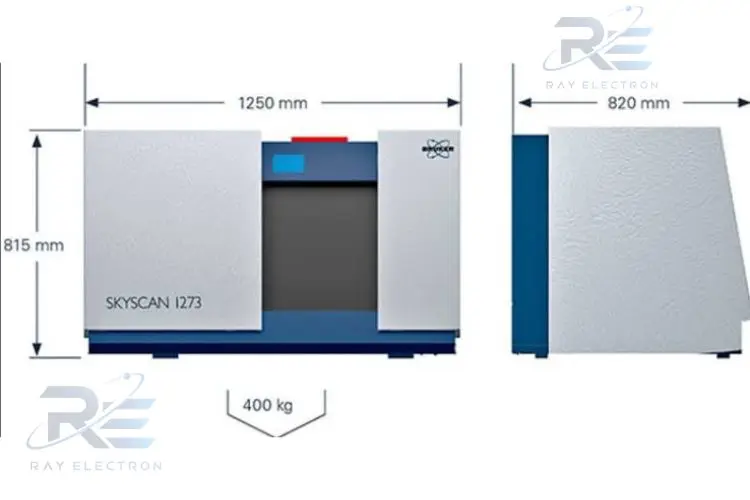

در کنار مشخصات تصویربرداری، شرایط نصب و بهره برداری نیز باید در فرآیند تامین بررسی شوند. فضای مناسب، برق مورد نیاز، موقعیت قرارگیری دستگاه، ایمنی پرتو، آماده سازی نمونه و آموزش اپراتور از عوامل مهم شروع کار هستند. ساختار رومیزی SKYSCAN 1273 با هدف کاهش فضای مورد نیاز آزمایشگاه طراحی شده و Bruker همچنین خدمات نصب، آموزش، پشتیبانی فنی، نگهداری و بررسی عملکرد را برای سامانه های خود ارائه می کند.
برای بررسی تامین SKYSCAN 1273، تعیین پیکربندی متناسب با نمونه و دریافت اطلاعات فنی مورد نیاز، مشخصات کاربرد و ابعاد نمونه را ارسال کنید.
دریافت راهنمای تامین دستگاه پراش XRD سه بعدی SKYSCAN 1273رایان الکترون خدمات مرتبط با تامین و پشتیبانی تجهیزات تحلیلی را با تمرکز بر نیازهای تخصصی کاربران دنبال می کند.
پرسش های متداول درباره پراش XRD سه بعدی SKYSCAN 1273
SKYSCAN 1273 چه نوع دستگاهی است؟
SKYSCAN 1273 یک میکروسکوپ سه بعدی پرتو ایکس رومیزی مبتنی بر فناوری Micro-CT است که برای تصویربرداری غیر مخرب و بازسازی سه بعدی ساختار داخلی نمونه ها استفاده می شود.
آیا SKYSCAN 1273 یک دستگاه XRD معمولی است؟
این مدل در اصل برای Micro-CT و X-ray Microscopy طراحی شده است و تمرکز آن بر تصویربرداری و تحلیل ساختار داخلی سه بعدی است، نه پراش سنجی کلاسیک برای شناسایی فازهای بلوری.
حداکثر اندازه نمونه در SKYSCAN 1273 چقدر است؟
Bruker برای این سیستم ظرفیت پذیرش نمونه تا 500 میلی متر طول و 300 میلی متر قطر و حداکثر وزن 20 کیلوگرم را اعلام کرده است.
رزولوشن SKYSCAN 1273 چقدر است؟
در مشخصات رسمی، اندازه وکسل کمتر از 3 میکرومتر و رزولوشن فضایی کمتر از 6 میکرومتر اعلام شده است؛ مقدار واقعی به شرایط نمونه و تنظیمات تصویربرداری وابسته است.
آیا SKYSCAN 1273 برای تصویربرداری غیر مخرب مناسب است؟
بله. Micro-CT امکان مشاهده ساختار داخلی نمونه بدون برش یا تخریب فیزیکی آن را فراهم می کند و به همین دلیل در کنترل کیفیت و پژوهش مواد کاربرد گسترده ای دارد.
چه موادی را می توان با SKYSCAN 1273 بررسی کرد؟
نمونه های مهندسی، مواد متخلخل، قطعات تولید افزایشی، نمونه های زمین شناسی، تجهیزات پزشکی، قطعات الکترونیکی، باتری ها و بسیاری از مواد و قطعات دیگر قابل بررسی هستند.
آیا SKYSCAN 1273 برای تحلیل تخلخل مناسب است؟
بله. داده های سه بعدی می توانند برای مطالعه پارامترهایی مانند ساختار حفرات، تخلخل و اتصال شبکه منفذی در نمونه های مناسب استفاده شوند.
چه نرم افزارهایی برای SKYSCAN 1273 استفاده می شوند؟
NRecon برای بازسازی، DataViewer برای مشاهده مقاطع، CTAN برای تحلیل، CTVOX برای نمایش حجمی و CTVOL برای نمایش مدل های سطحی استفاده می شوند و 3D.SUITE نیز محیط جامع تری برای بازسازی و تحلیل فراهم می کند.
آیا امکان آزمون In-situ با SKYSCAN 1273 وجود دارد؟
بله. تجهیزات جانبی برای آزمون های مکانیکی و کنترل دما برای این سیستم معرفی شده اند و امکان مطالعه تغییرات ساختاری نمونه تحت شرایط کنترل شده را فراهم می کنند.
قیمت SKYSCAN 1273 چگونه مشخص می شود؟
قیمت به پیکربندی دستگاه، تجهیزات جانبی، نرم افزار، امکانات In-situ، نصب، آموزش و خدمات تامین وابسته است و برای ارائه قیمت دقیق باید نیاز پروژه بررسی شود.
